Product Description
معلومات المنتج: وحدة إمداد الطاقة Schneider X80
الشركة المصنعة :
رقم الموديل/الجزء :
-

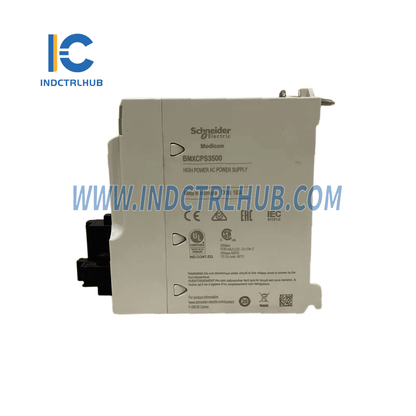

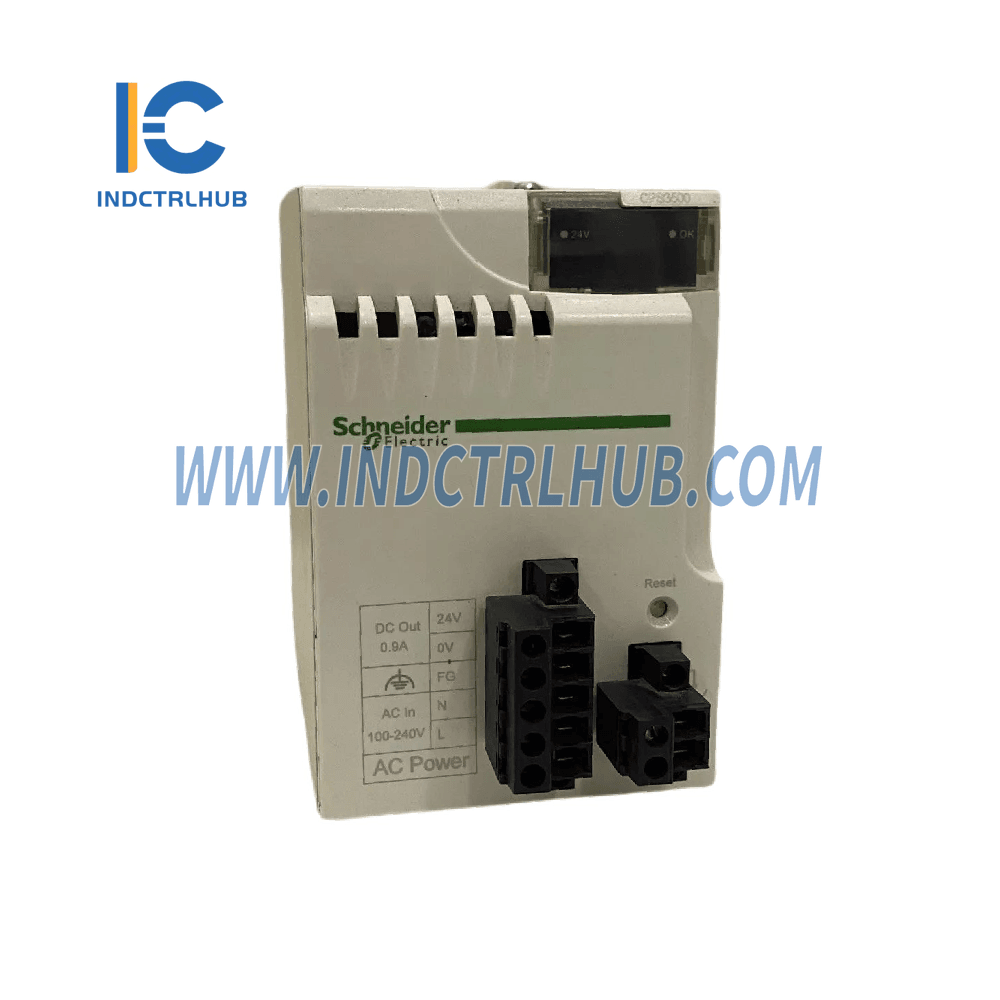

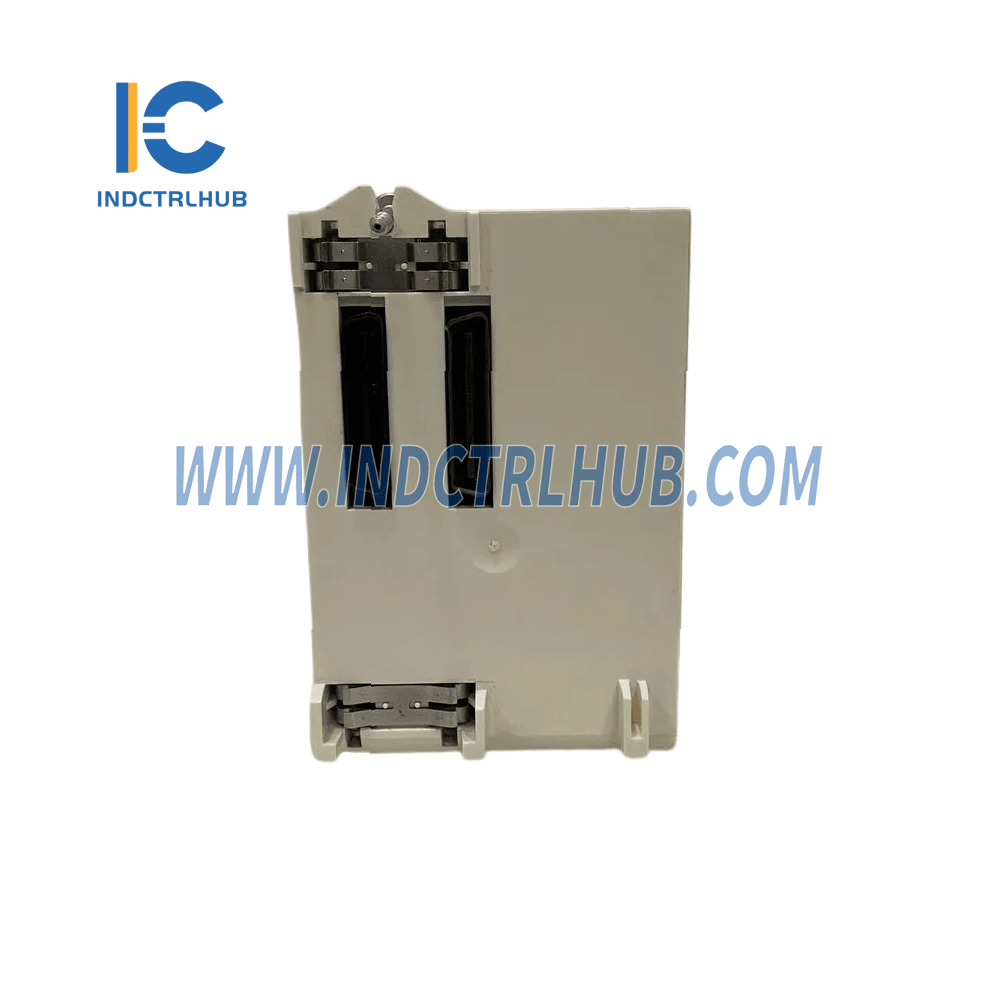

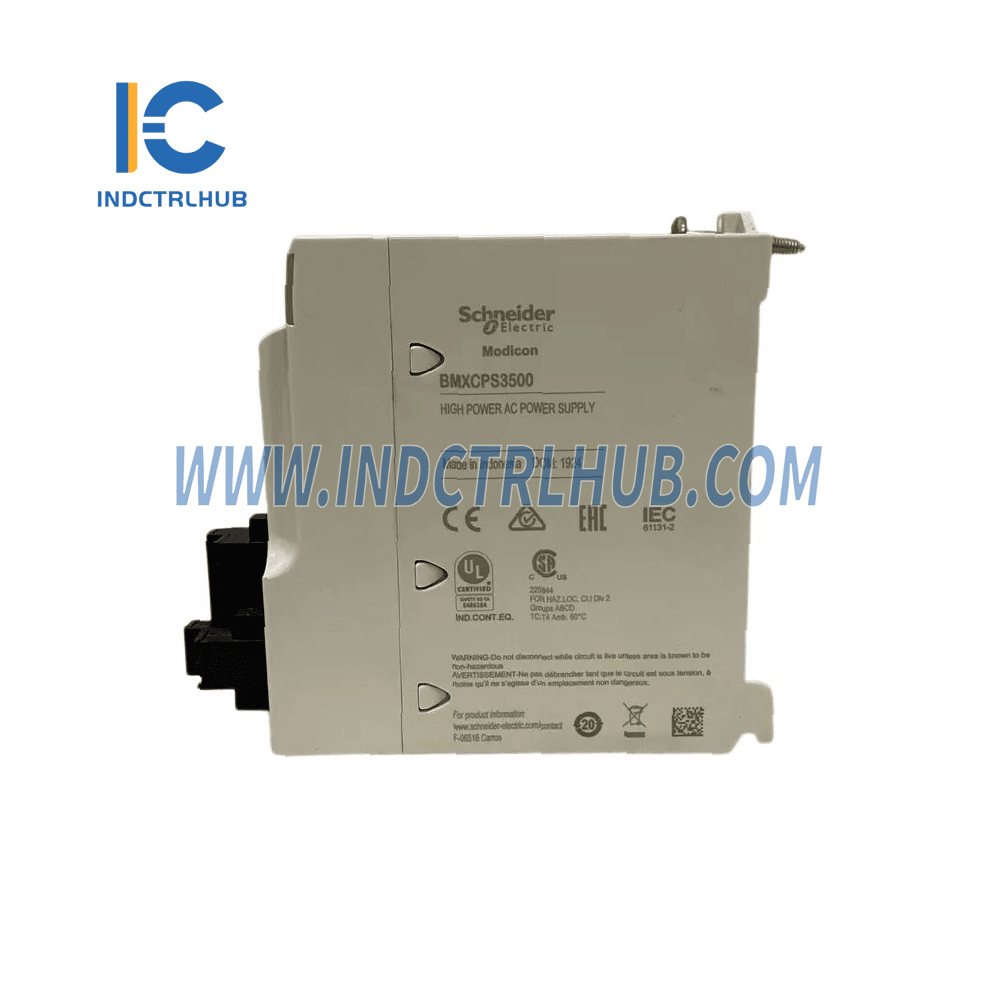

BMXCPS3500 (وحدة تزويد الطاقة X80)
وصف :
وحدة BMXCPS3500 هي وحدة إمداد بالطاقة مصممة للاستخدام في منصة التشغيل الآلي Modicon X80 . توفر هذه الوحدة الطاقة اللازمة 24 فولت تيار مستمر و 3.3 فولت تيار مستمر لوحدات الإدخال والإخراج والمعالجات وأجهزة الاستشعار، مما يضمن تشغيل النظام بأكمله بسلاسة. تتميز بآليات حماية قوية ومجهزة بمصابيح LED سهلة القراءة للتشخيص.
تحديد :
| ميزة
|
مواصفة
|
| مجموعة المنتجات
|
موديكون X80 |
| نوع المنتج
|
وحدة امداد الطاقة |
| التوافق مع اللوحة الخلفية
|
غير متوافق مع BMEXBP..02 |
| الجهد الأساسي
|
100...240 فولت تيار متردد |
| حد الجهد الأساسي
|
85...264 فولت تيار متردد |
| تردد الشبكة
|
50/60 هرتز |
| حدود تردد الشبكة
|
47...63 هرتز |
| القوة الظاهرية
|
0.12 كيلو فولت أمبير |
| تيار الإدخال
|
0.52 أمبير عند 240 فولت، 1.04 أمبير عند 115 فولت |
| التيار المتدفق
|
30 أمبير عند 120 فولت، 60 أمبير عند 240 فولت |
| أنا على التنشيط
|
1 أمبير² ثانية عند 120 فولت، 3 أمبير² ثانية عند 240 فولت |
| أنا في وضع التنشيط (الحالي)
|
0.05 عند 120 فولت، 0.07 عند 240 فولت |
| موثوقية متوسط الوقت بين الأعطال
|
4,300,000 ساعة |
| حماية من التحميل الزائد
|
نعم |
| حماية من الجهد الزائد
|
نعم |
| حماية من الدوائر القصيرة
|
نعم |
| التيار عند الجهد الثانوي
|
0.9 أمبير (مستشعر تيار مستمر 24 فولت)، 1.3 أمبير (مدخلات ومخرجات ومعالج تيار مستمر 24 فولت)، 4.5 أمبير (منطق تيار مستمر 3.3 فولت) |
| الحد الأقصى لتبديد الطاقة
|
8.5 واط |
| مؤشر LED للحالة
|
1 مصباح LED أخضر (جهد الرف جيد)، 1 مصباح LED أخضر (جهد المستشعر جيد) |
| نوع التحكم
|
زر إعادة الضبط (إعادة التشغيل الباردة) |
| التوصيل الكهربائي
|
مرحل إنذار ثنائي السنون، وموصلات ذات خمسة سنون لإمداد الخط، وأرضية واقية، ومستشعر إدخال 24 فولت تيار مستمر |
| مقاومة العزل
|
≥ 100 MΩ أساسي/أرضي، ≥ 100 MΩ أساسي/ثانوي |
| وزن
|
0.36 كجم |
المواصفات البيئية :
| ميزة
|
مواصفة
|
| مناعة ضد النوبات الصغيرة |
1 مللي ثانية |
| القوة العازلة
|
1500 فولت أساسي/ثانوي (منطق وحدة الإدخال/الإخراج، طاقة وحدة الإدخال/الإخراج، المعالج) |
| مقاومة الاهتزاز
|
3 جرام |
| مقاومة الصدمات
|
30 جرام |
| درجة حماية الملكية الفكرية
|
IP20 |
| درجة حرارة الهواء المحيط (التشغيل)
|
0…60 درجة مئوية |
| درجة حرارة الهواء المحيط (التخزين)
|
-40…85 درجة مئوية |
| الرطوبة النسبية
|
5…95% عند 55 درجة مئوية بدون تكاثف |
| ارتفاع التشغيل
|
0...2000 متر (0...5000 متر مع عامل تخفيض التصنيف) |
الشهادات والمعايير :
| ميزة
|
مواصفة
|
| شهادات المنتج
|
البحرية التجارية، CSA، UL، CE، RCM، EAC |
| توجيهات الامتثال
|
2014/35/EU (توجيه الجهد المنخفض)، 2014/30/EU (EMC)، 2012/19/EU (WEEE) |
| المعايير
|
إن 61131-2، إن 61000-6-4، إن 61000-6-2، إن 61010-2-201 |
| الامتثال لـ RoHS
|
نعم |
| لائحة RoHS الصينية
|
نعم |
| خالي من الزئبق
|
نعم |
| قابلة لإعادة التدوير |
نعم |
المميزات الرئيسية :
-
مخرجات طاقة متعددة : تعمل على تشغيل أجهزة استشعار 24 فولت تيار مستمر ، ووحدات الإدخال/الإخراج ، والمعالجات من خلال طاقة مخصصة منفصلة لكل منها.
-
حماية من التيار الزائد والدوائر القصيرة : تضمن استقرار النظام من خلال الحماية المدمجة ضد التيار الزائد والجهد الزائد وظروف الدوائر القصيرة.
-
متوسط متوسط الوقت بين الأعطال مرتفع : موثوقية تصل إلى 4.3 مليون ساعة للتشغيل طويل الأمد في البيئات الصناعية الصعبة.
-
مصابيح LED للحالة : مؤشرات تشخيصية مرئية لحالة جهد الرف والمستشعر.
-
تصميم بيئي قوي : مصمم لمقاومة الاهتزازات ومقاومة الصدمات وقادر على العمل على ارتفاعات عالية (تصل إلى 5000 متر ).
