Product Description

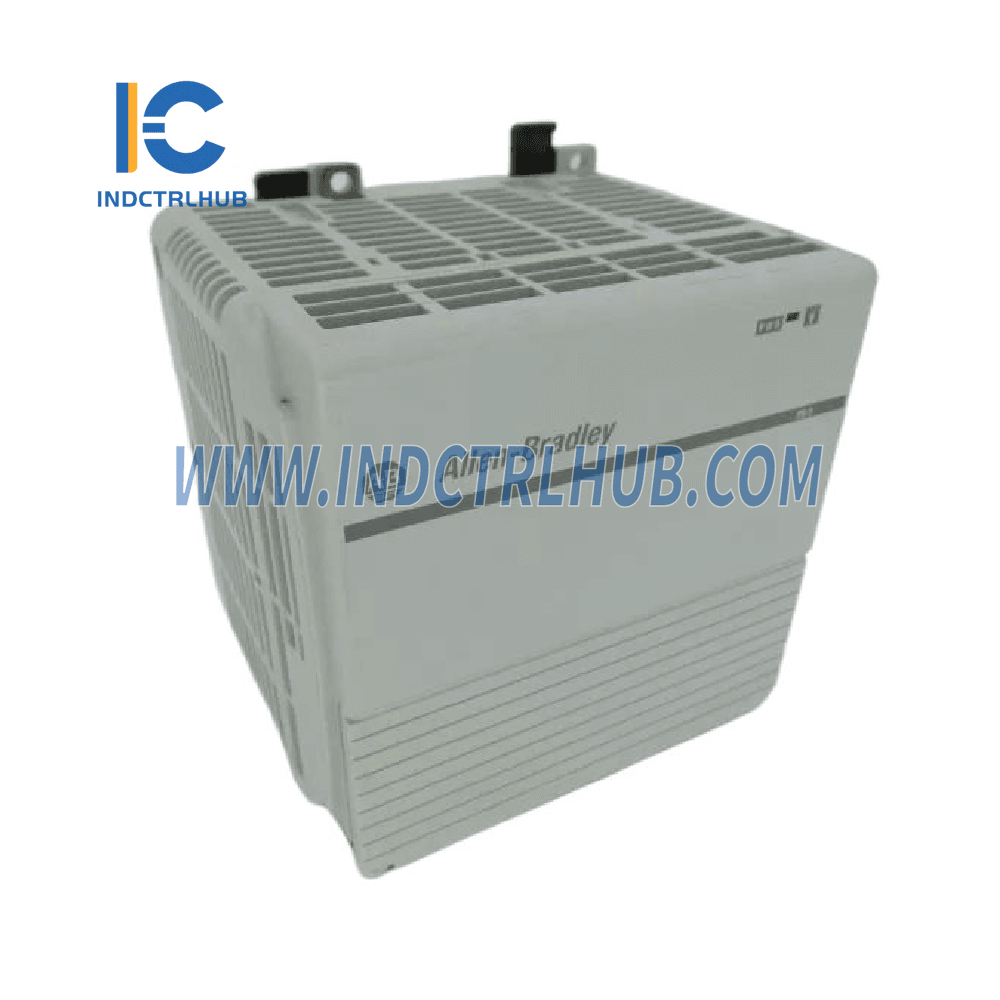

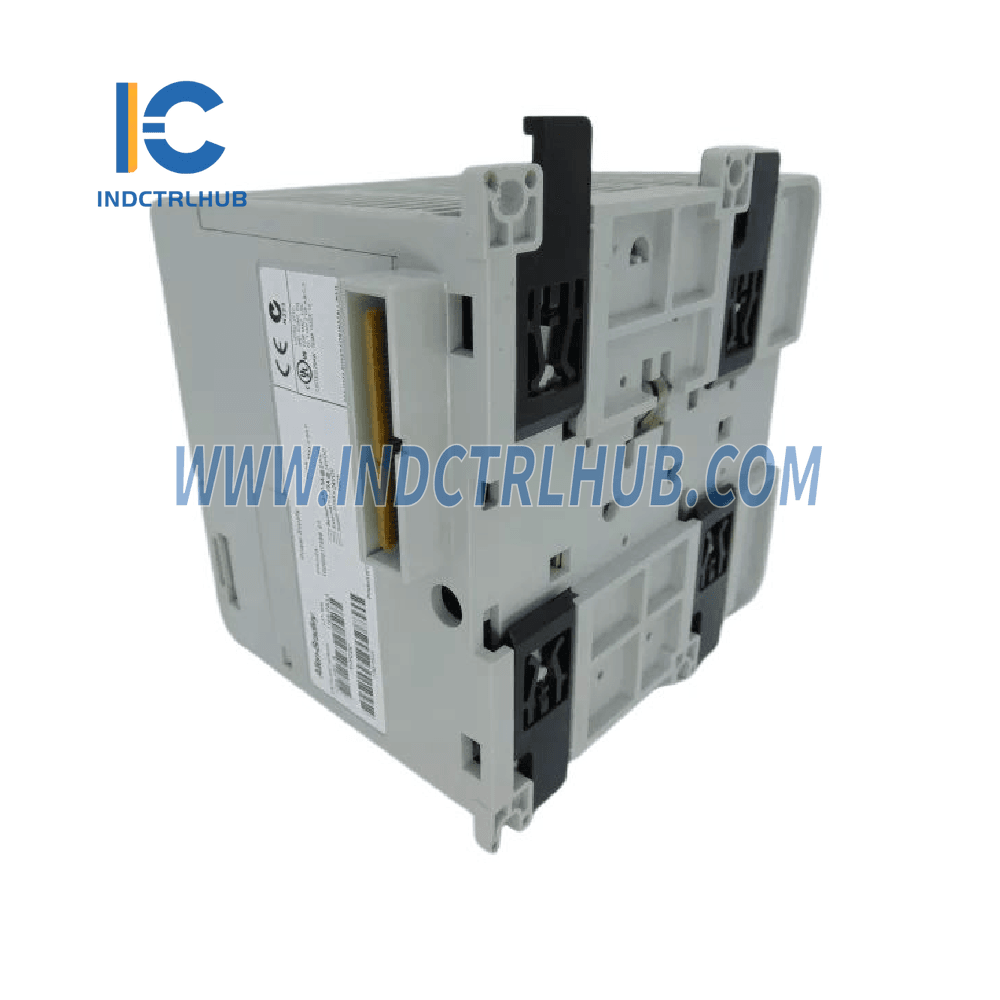

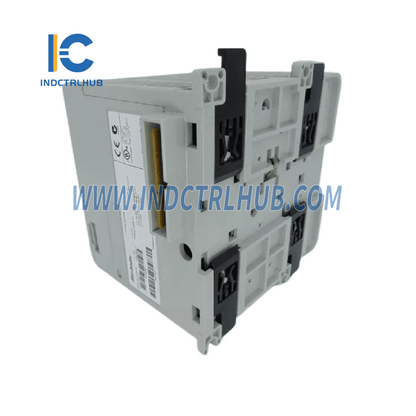

مزود الطاقة Allen-Bradley 1768-PB3 CompactLogix L4x AC/DC
الشركة المصنعة : Allen-Bradley

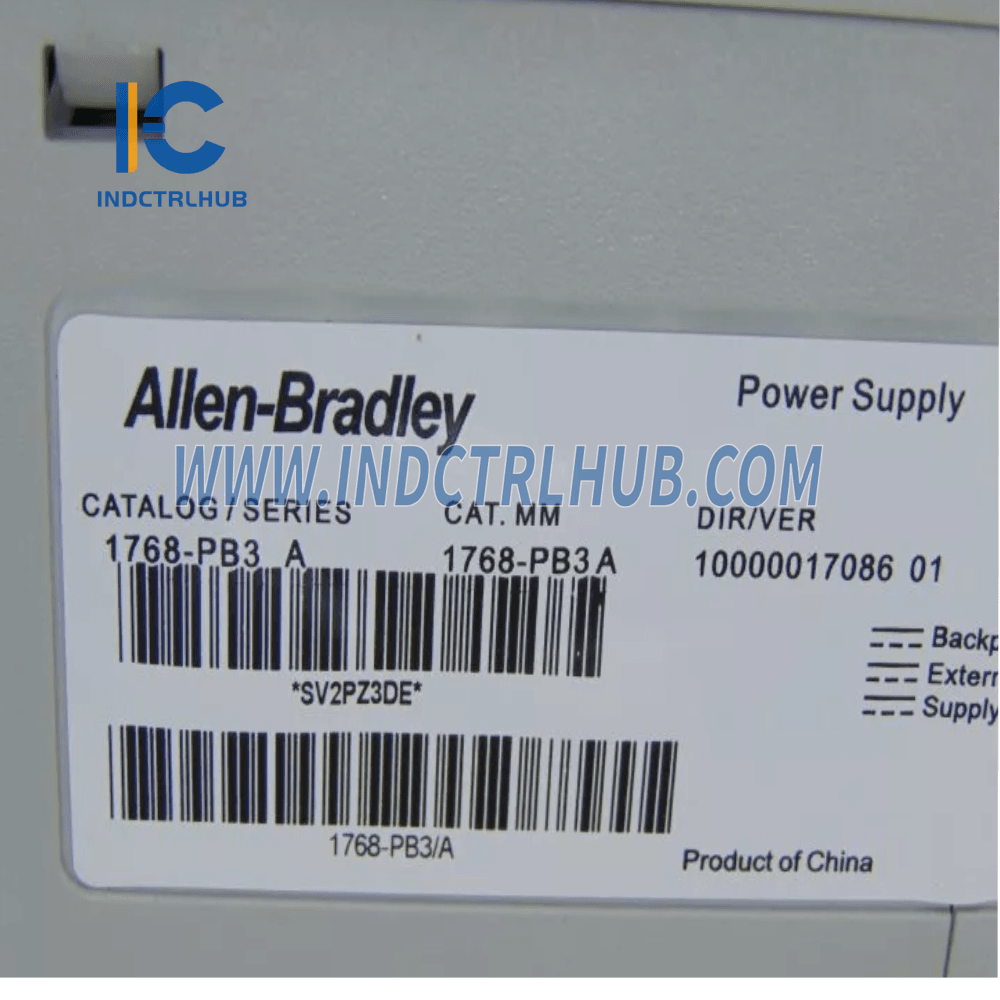

رقم الموديل/القطعة : 1768-PB3
الوصف : مزود الطاقة CompactLogix L4x AC/DC
المواصفات الرئيسية
| يصف | 1768-PA3 | 1768-PB3 |
|---|---|---|
| نطاق جهد الإدخال | 85…265 فولت تيار متردد / 108…132 فولت تيار مستمر / 16.8…31.2 فولت تيار مستمر | 85…265 فولت تيار متردد / 108…132 فولت تيار مستمر / 16.8…31.2 فولت تيار مستمر |
| جهد الإدخال الاسمي | 120 فولت/220 فولت تيار متردد/24 فولت تيار مستمر | 120 فولت/220 فولت تيار متردد/24 فولت تيار مستمر |
| نطاق تردد الإدخال | 47…63 هرتز | غير متاح |
| طاقة الإدخال، الحد الأقصى | 120 فولت أمبير / 120 واط | 112 واط |
| طاقة الخرج، الحد الأقصى | 90 واط (24 فولت تيار مستمر إلى اللوحة الخلفية: 3.5 أمبير) | 90 واط (24 فولت تيار مستمر إلى اللوحة الخلفية: 3.5 أمبير) |
| طاقة الخرج، الحد الأدنى | 6 وات | 6 وات |
| تبديد الطاقة | 30 واط | 22 واط |
| التيار الاندفاعي، الحد الأقصى | 50 أمبير عند 85…132 فولت تيار متردد | 80 أمبير عند 195…265 فولت تيار متردد |
| جهد العزل | 250 فولت معزز (إدخال إلى النظام) | 250 فولت معزز (إدخال إلى النظام) |
| حماية التيار الزائد الداخلي | فتيل غير قابل للاستبدال | فتيل غير قابل للاستبدال |
| الحماية الموصى بها من التيار الزائد الخارجي | 4-6 أمبير عند 28.5-36.7 أمبير2 ثانية | 8–12 أمبير عند 166–250 أمبير |
| وزن | 0.98 كجم (2.15 رطل) | 1.01 كجم (2.22 رطل) |
| الأبعاد (الارتفاع × العرض × العمق) | 131.25 × 132.75 × 105.50 ملم | 131.25 × 132.75 × 105.50 ملم |
| التركيب | حامل سكة أو لوحة DIN | حامل سكة أو لوحة DIN |
| حجم السلك (المدخل) | 14 AWG (2.5 مم²) | 14 AWG (2.5 مم²) |
| حجم السلك (الإخراج) | 14 AWG إلى 22 AWG | 14 AWG إلى 22 AWG |
| عزم دوران برغي الموصل | 0.6 نيوتن متر (5 رطل-بوصة) | 0.6 نيوتن متر (5 رطل-بوصة) |
مواصفات الإخراج
-
المخرج رقم 1 : 24 فولت تيار مستمر إلى اللوحة الخلفية
- فترة الركوب: 25 مللي ثانية عند 90 وات
- الحفاظ على الطاقة الكاملة: 5 مللي ثانية عند 90 وات
- فترة انتظار ممتدة: 8-12 ثانية عند 1.25 وات
-
المخرج رقم 2 : 24 فولت تيار مستمر إلى كتلة طرفية للوحة الأمامية
- الجهد: 18…27.60 فولت
-
تعطيل الإخراج : تعطيل الإخراج أثناء فترات التوقف
المواصفات البيئية
| يصف | 1768-PA3 | 1768-PB3 |
|---|---|---|
| درجة حرارة التشغيل | -40...+85 درجة مئوية (-40...185 درجة فهرنهايت) | -40...+85 درجة مئوية (-40...185 درجة فهرنهايت) |
| درجة الحرارة غير التشغيلية | 0 درجة مئوية إلى 60 درجة مئوية (32 درجة فهرنهايت إلى 140 درجة فهرنهايت) | 0 درجة مئوية إلى 60 درجة مئوية (32 درجة فهرنهايت إلى 140 درجة فهرنهايت) |
| الرطوبة النسبية | 5-95% بدون تكاثف | 5-95% بدون تكاثف |
| اهتزاز | IEC 60068-2-6 (5 جرام عند 10…500 هرتز) | IEC 60068-2-6 (5 جرام عند 10…500 هرتز) |
| صدمة (تشغيلية) | 30 جرام | 30 جرام |
| صدمة (غير تشغيلية) | 50 جرام | 50 جرام |
| المناعة الكهرومغناطيسية | IEC 61000-4-2 (اتصال 6 كيلو فولت، هواء 8 كيلو فولت) | IEC 61000-4-2 (اتصال 6 كيلو فولت، هواء 8 كيلو فولت) |
| مناعة الطفرة | IEC 61000-4-5 (±2 كيلو فولت) | IEC 61000-4-5 (±2 كيلو فولت) |
| مناعة ESD | IEC 61000-4-4 (±4 كيلو فولت) | IEC 61000-4-4 (±4 كيلو فولت) |
الشهادات
- c-UL-us : مُدرج في قائمة UL لمعدات التحكم الصناعية
-
الامتثال لـCE :
- توجيه EMC: EN 50082-2، EN 61000-6-2، EN 61000-6-4
- توجيه الجهد المنخفض (LVD): EN 61010-1
