Product Description

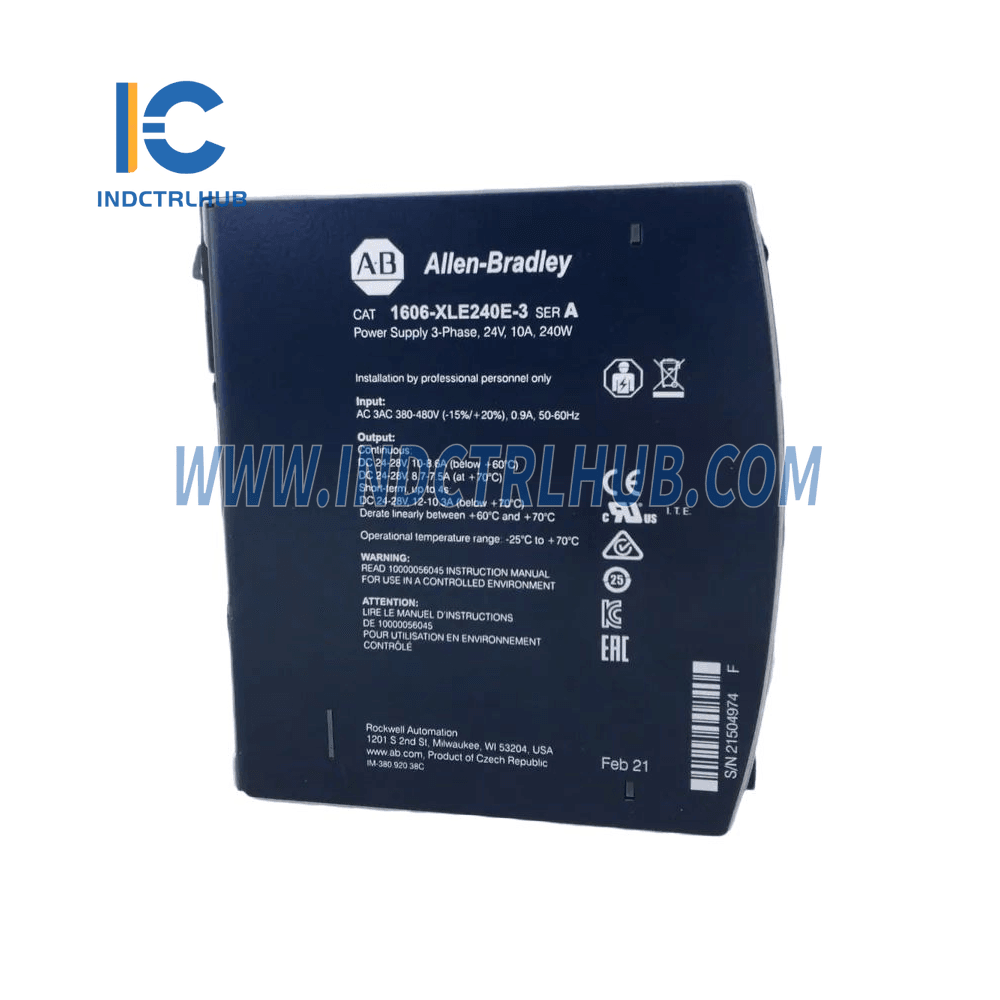

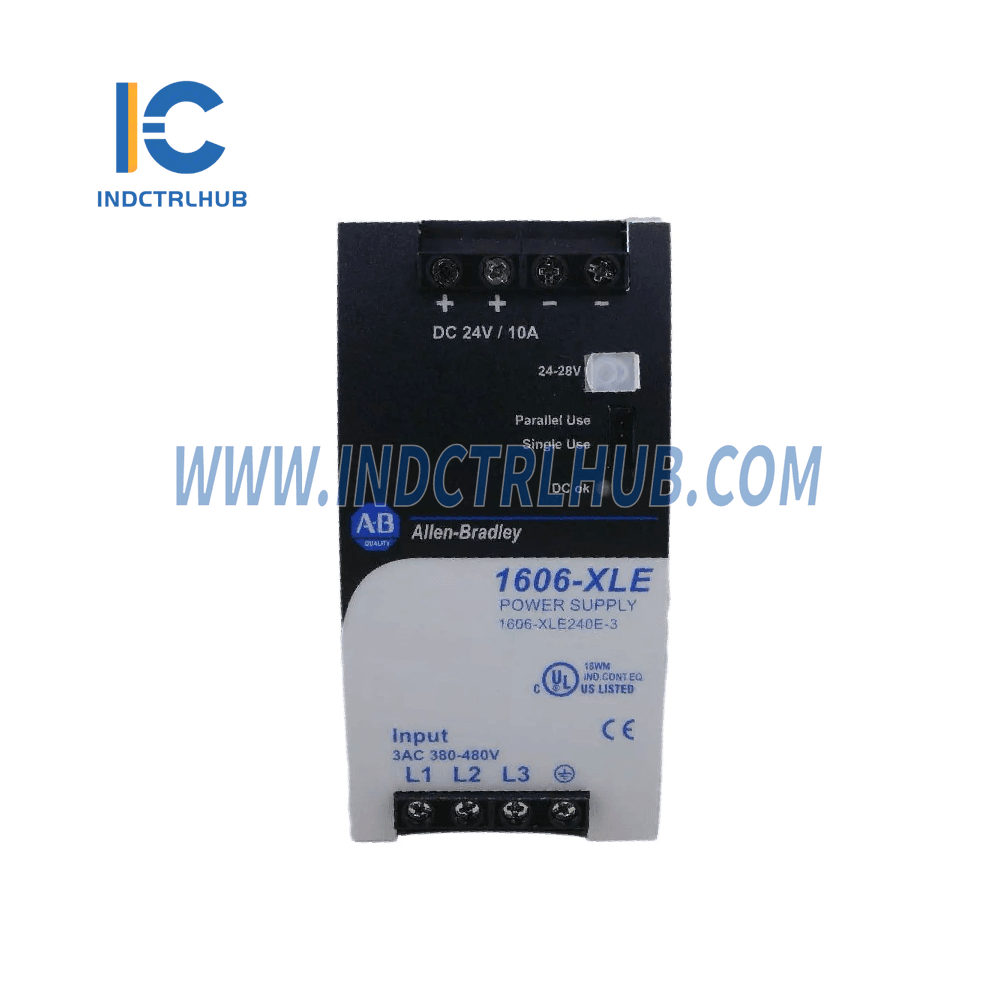

نظرة عامة على المنتج: مصدر الطاقة Allen-Bradley ControlLogix 480VAC
الشركة المصنعة: Allen-Bradley
رقم الموديل/القطعة: 1606-XLE240E-3
الوصف: مصدر طاقة ControlLogix 480 فولت تيار متردد
النوع: مصدر طاقة الوضع المتغير لأنظمة ControlLogix
المواصفات العامة:
| يصف
|
مواصفة
|
| كفاءة
|
92% (نموذجي) |
| حماية دائرة الإدخال
|
6 فتيل بطيء الاحتراق أو رقم الفئة 1489-A3C060 |
| نطاق جهد الإدخال
|
380-480 فولت تيار متردد |
| نطاق جهد الخرج
|
24–28 فولت تيار مستمر |
المواصفات الكهربائية:
| يصف
|
مواصفة
|
| جهد الخرج الاسمي
|
24 فولت تيار مستمر |
| الجهد الثانوي قابل للتعديل
|
نعم |
| الحد الأقصى لتيار الخرج
|
10 أ |
| تيار الخرج الاسمي
|
10 أ |
| انتاج الطاقة
|
240 واط |
| نوع الجهد الكهربائي لإمدادات الطاقة
|
التيار المتردد |
| جهد الخرج الثانوي الأول
|
24 فولت تيار مستمر |
| جهد الإمداد المقدر عند تيار متردد 50 هرتز
|
380 فولت |
| جهد الإمداد المقدر عند تيار متردد 60 هرتز
|
380 فولت |
| احتياطيات الطاقة |
20% |
| محدد تيار الاندفاع المدخل
|
نشيط |
| عامل القدرة
|
0.53 (نموذجي) |
| نطاق التيار الناتج
|
10 أمبير إلى 8.6 أمبير |
| الصمامة المدخلة الخارجية، الحد الأدنى
|
ب-6 أ أو ج-3 أ |
| خسائر الطاقة
|
18.6 واط (نموذجي) |
| تخفيض التصنيف
|
6 وات/درجة مئوية |
| كفاءة
|
92.8% (نموذجي) |
| تيار الاندفاع المدخل
|
4 أ / 4 أ |
| تم تثبيت جهد الخرج
|
نعم |
| إمكانية تركيب السكة الحديدية
|
نعم |
| مستقر
|
نعم |
المواصفات الميكانيكية:
| يصف
|
مواصفة
|
| ارتفاع
|
124 ملم |
| عمق
|
117 ملم |
| عرض
|
62 ملم |
| درجة الحماية (IP)
|
IP20 |
| نوع التوصيل الكهربائي
|
اتصال المسمار |
| MTBF (متوسط الوقت قبل الفشل)
|
975000 ساعة عند 40 درجة مئوية (SN29500) |
| إمكانية التركيب على الحائط
|
نعم |
المواصفات البيئية:
| يصف
|
مواصفة |
| التموج والضوضاء (الحد الأقصى)
|
50 م فولت |
| درجة حرارة التشغيل
|
-25 درجة مئوية |
| مدة الحياة (الحد الأدنى)
|
54000 ساعة عند 40 درجة مئوية |
| الرطوبة النسبية
|
غير محدد |
الشهادات والامتثال:
-
الامتثال للمعايير:
- يو ال 508
- اي اي سي 60950
- EN 60950
- EN 50178
- سي إي
