Product Description
Tổng quan sản phẩm

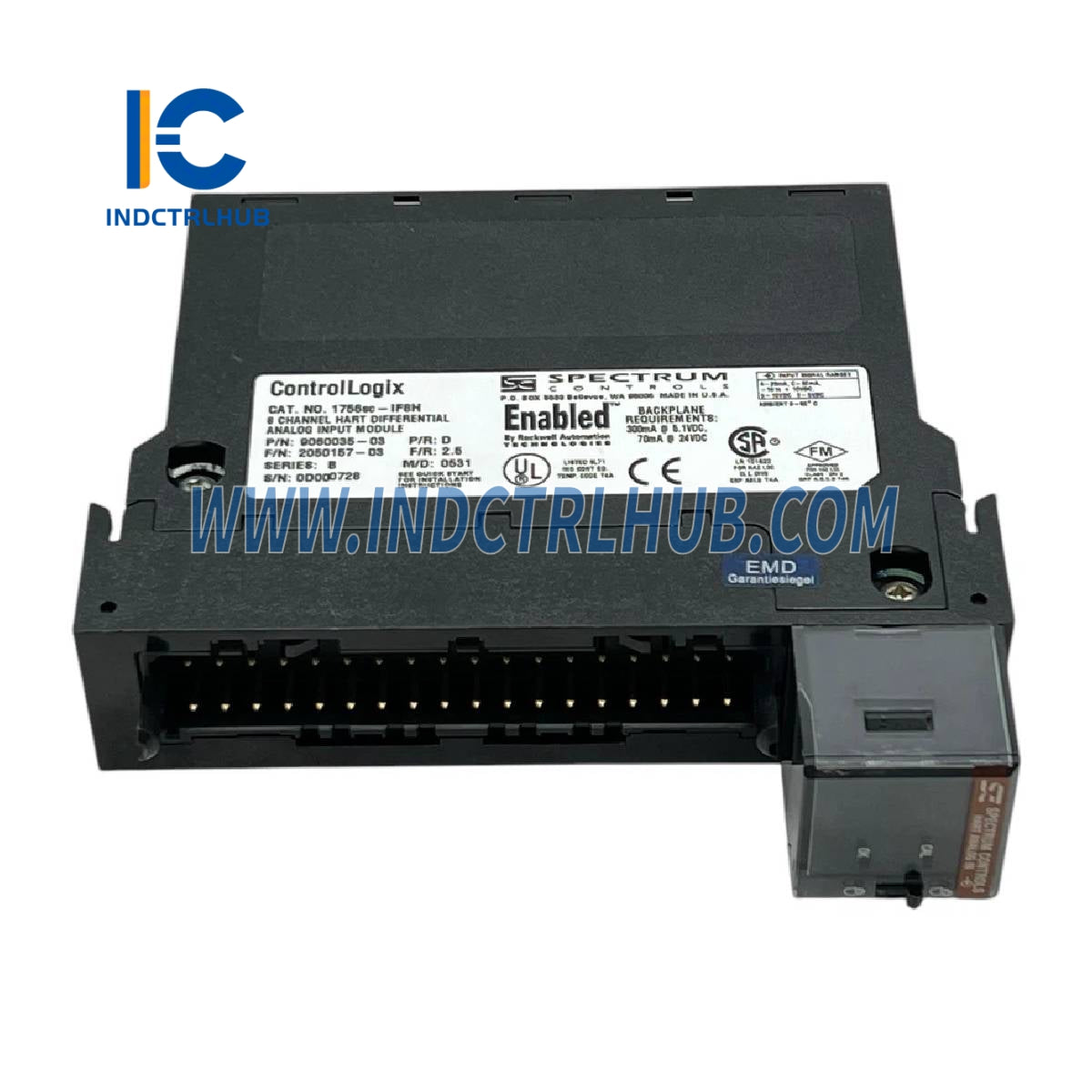

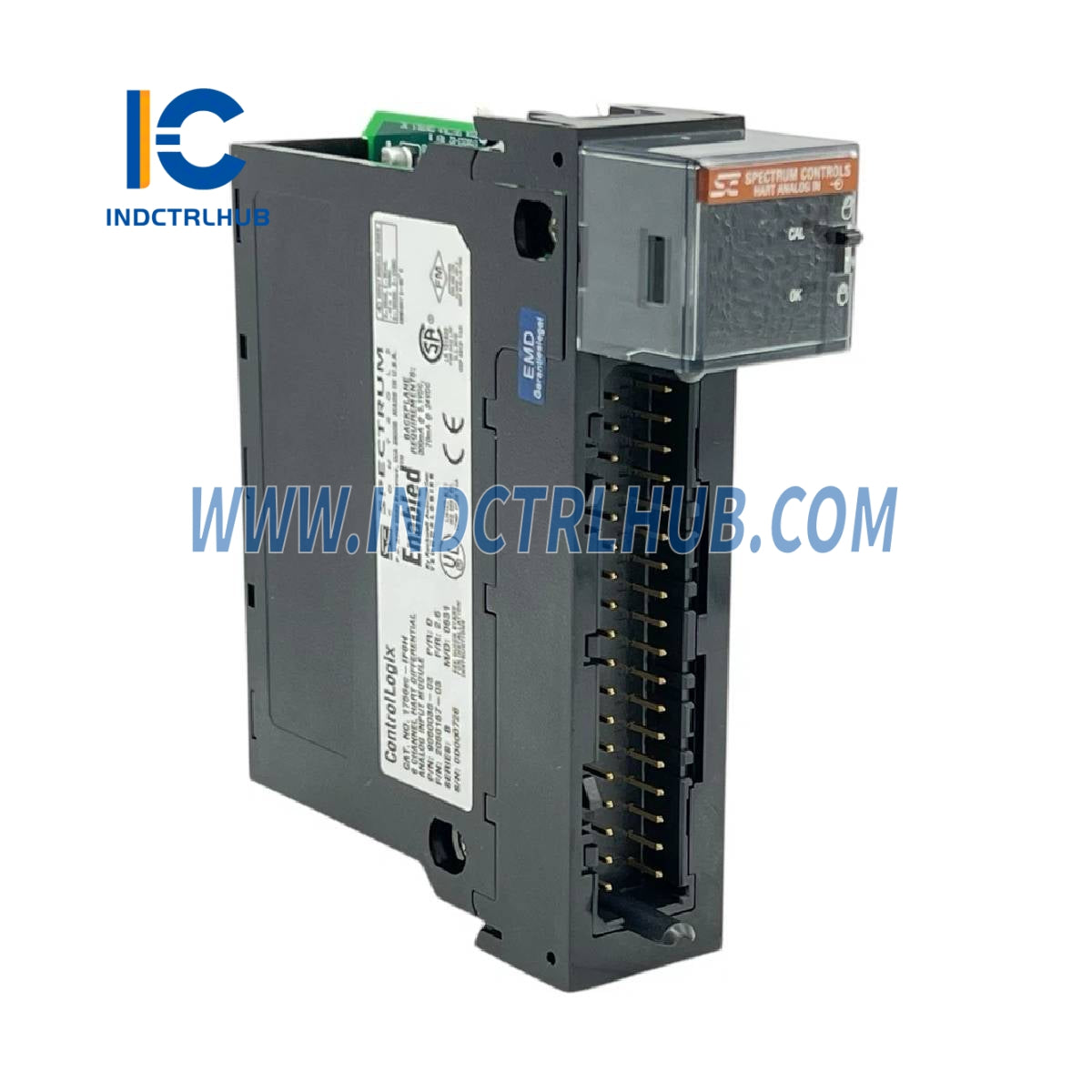

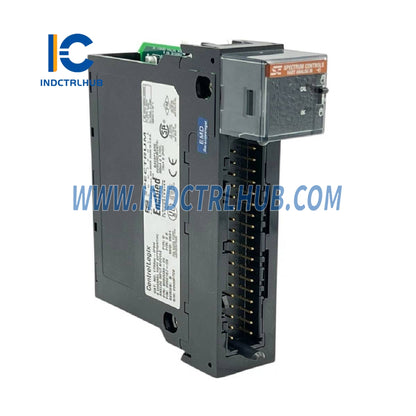

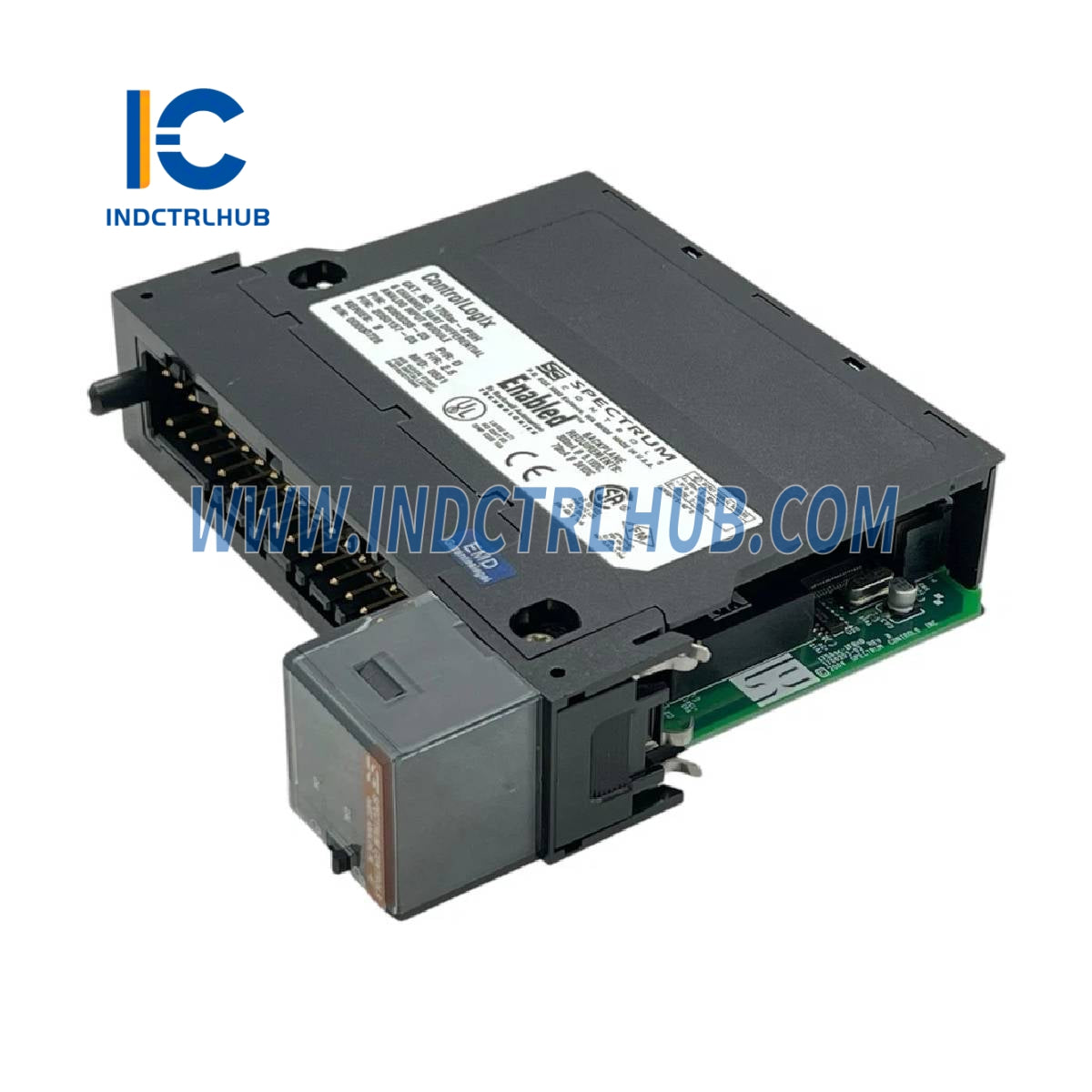

Allen-Bradley 1756SC-IF8H là một Mô-đun Đầu vào Analog HART ControlLogix được thiết kế cho việc giám sát và điều khiển quy trình tiên tiến trong các hệ thống tự động hóa công nghiệp. Được sản xuất bởi Spectrum Controls, một Đối tác Encompass của Allen-Bradley thuộc Rockwell Automation, mô-đun này tích hợp với nền tảng ControlLogix để cung cấp tám kênh đầu vào analog vi sai với khả năng giao tiếp Highway Addressable Remote Transducer (HART). Nó hỗ trợ đầu vào dòng điện (0-20 mA, 4-20 mA) và điện áp (±10 VDC, 0-5 VDC, 1-5 VDC, 0-10 VDC), cho phép đo chính xác các biến quy trình từ các thiết bị hiện trường như bộ truyền và cảm biến. 1756SC-IF8H có một modem HART đơn, tạo điều kiện trao đổi dữ liệu thời gian thực với các thiết bị hỗ trợ HART, và lý tưởng cho các ứng dụng trong các ngành công nghiệp quy trình như dầu khí, sản xuất hóa chất và phát điện. Việc chuyển đổi độ phân giải cao và thiết kế chắc chắn của nó đảm bảo hiệu suất đáng tin cậy trong các môi trường khắc nghiệt.
Thông tin kỹ thuật
| Mục |
Thông số kỹ thuật |
| Nhà sản xuất |
Allen-Bradley (Spectrum Controls / Rockwell Automation) |
| Loạt |
Kiểm soát Logix (1756) |
| Số hiệu mẫu/bộ phận |
1756SC-IF8H |
| Sự miêu tả |
Mô-đun Đầu vào Analog HART ControlLogix |
| Kênh đầu vào |
8 khác biệt |
| Phạm vi đầu vào |
0-20 mA, 4-20 mA; ±10 VDC, 0-5 VDC, 1-5 VDC, 0-10 VDC |
| Nghị quyết |
16-21 bit |
| Dòng điện Backplane |
300 mA tại 5.1 VDC; 135 mA tại 24 VDC |
| Tản điện |
4,77 trong |
| Modem HART |
Modem đơn, tương thích HART 5, 6, 7 |
| Nhiệt độ hoạt động |
0 °C đến +60 °C (32 °F đến +140 °F) |
| Kích thước |
145 mm C x 35 mm R x 140 mm S (5.71 in x 1.38 in x 5.51 in) |
| Cân nặng |
0,41 kg (0,9 pound) |
