Product Description
🔹 Genel Bilgiler
|
Üretici |
Yokogawa |
|---|---|
|
Model/Parça Numarası |

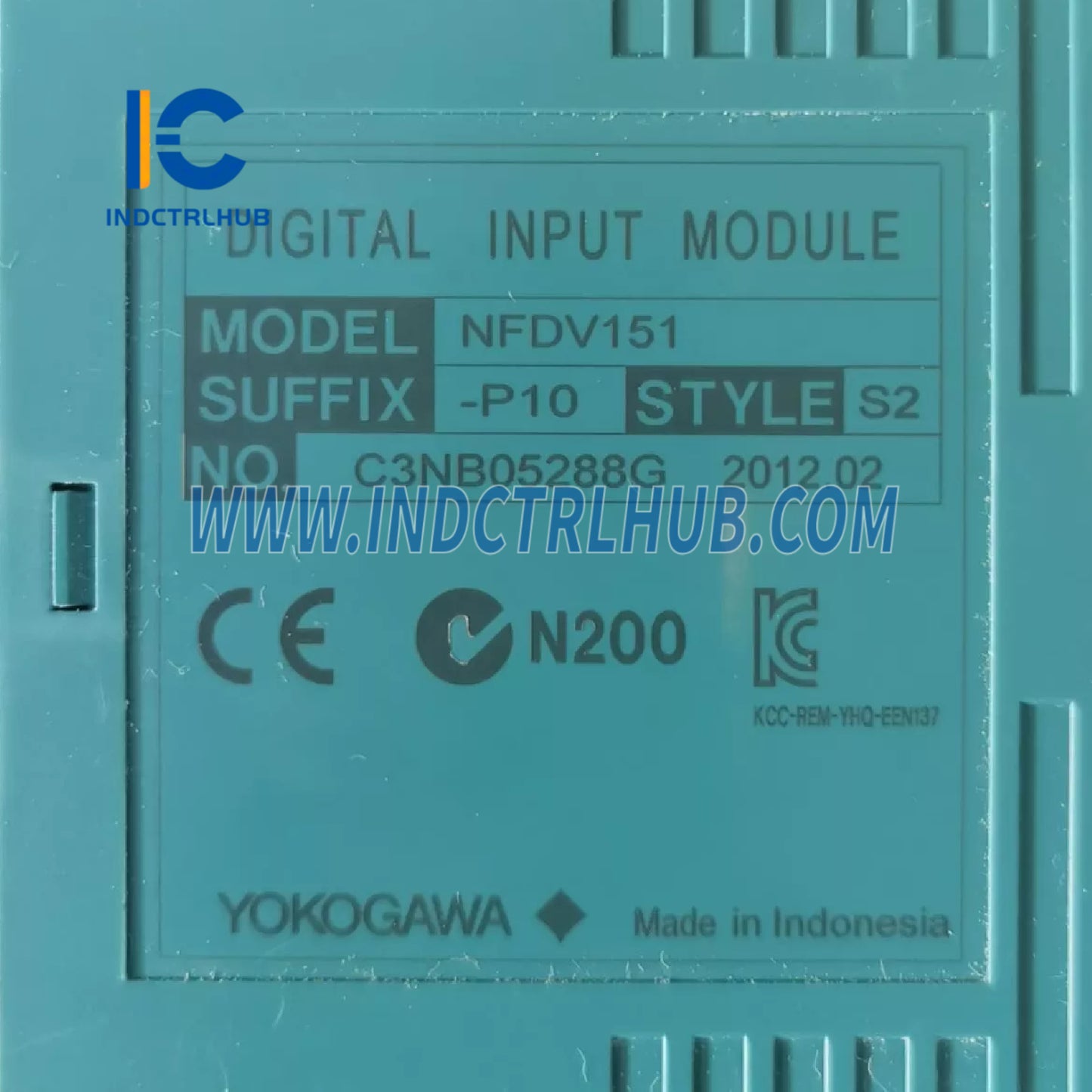

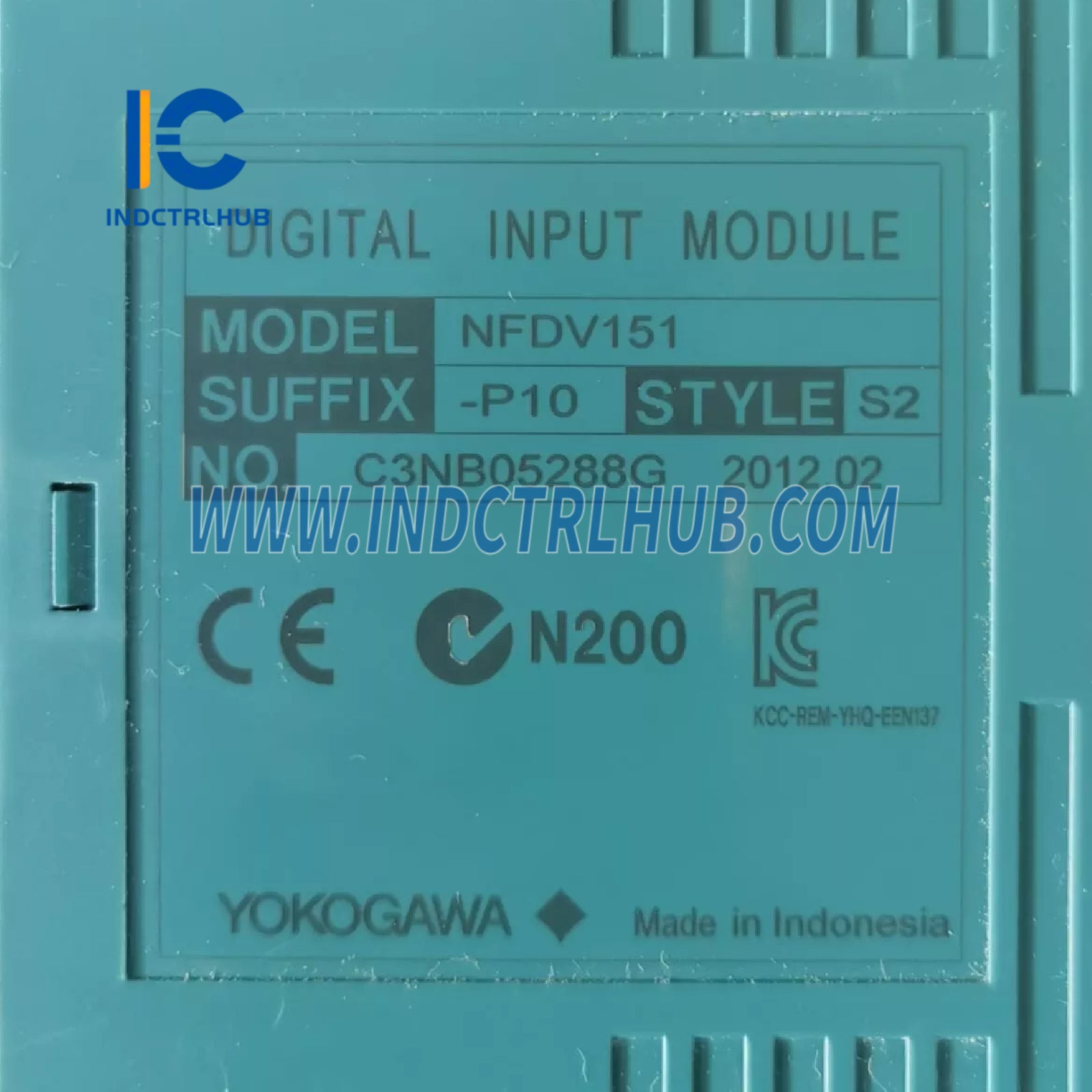

NFDV151-P10/CCC01 |
|
Tanım |

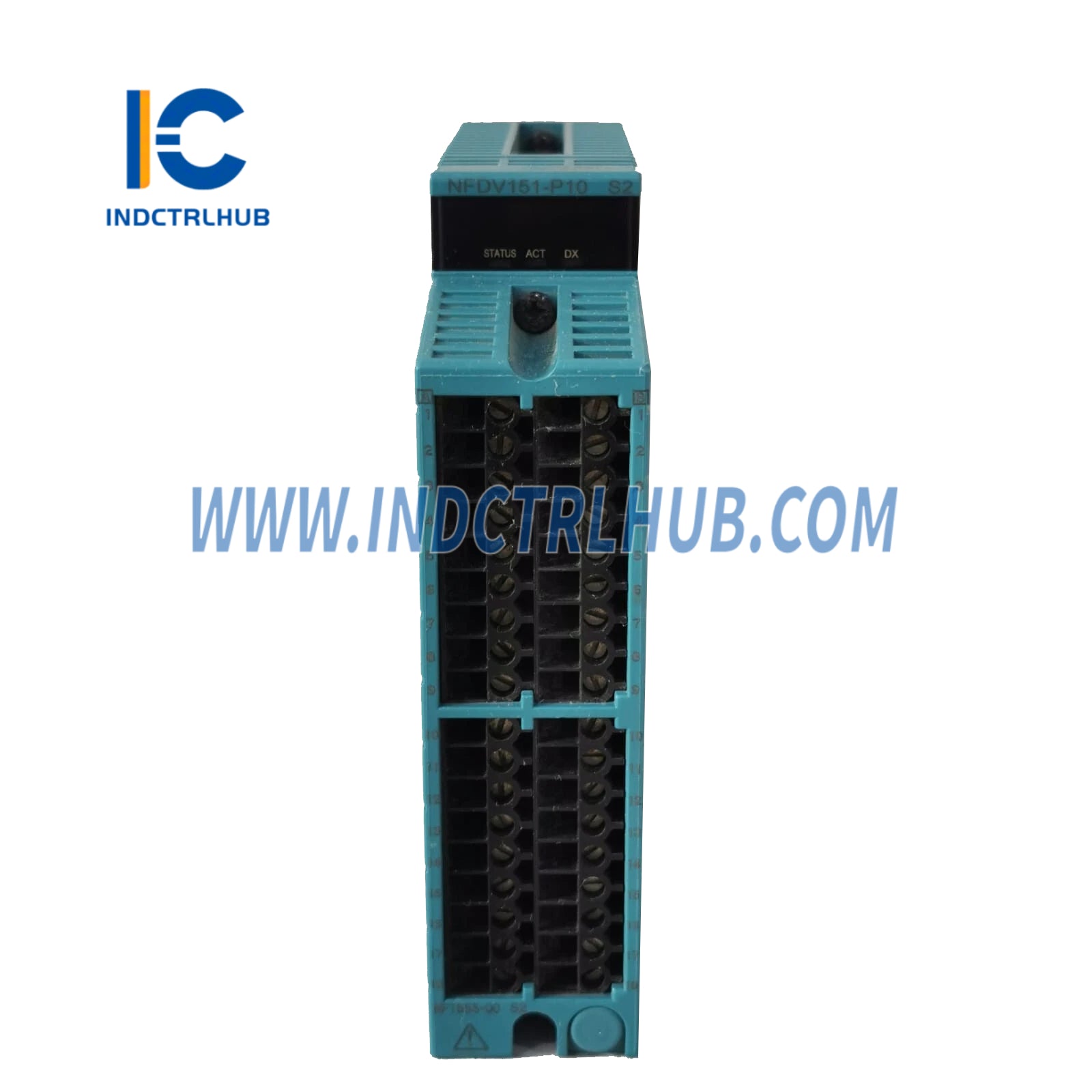

32 kanallı, 24 V DC Dijital Giriş Modülü, buton kenar sayma fonksiyonu ile izole tip |
🔹 Özellikler
|
Kategori |
Detaylar |
|---|---|
|
Örnek |
NFDV151 |
|
Giriş Kanalı Sayısı |
32 |
|
Nominal Giriş Voltajı |
24 V Doğru Akım |
|
Giriş AÇIK Voltaj Aralığı |
18 ila 26,4 V DC |
|
Giriş KAPALI Voltajı |
≤ 5,0 V DC |
|
Giriş Akımı (@ nominal voltaj) |
4.1 mA ± %20 her kanal için |
|
Anlık Maksimum Giriş Voltajı |
30,0 V Doğru Akım |
|
Dayanım Gerilimi |
2000 V AC (Sisteme giriş sinyali, 1 dk) 500 V AC (Ortaklar arasında) |
|
Fonksiyonlar |
AÇIK/KAPALI durum tespiti Buton kenar sayımı |
|
Giriş Tepki Süresi |
≤ 8 ms (durum girişi) |
|
Minimum AÇIK Tespit Süresi |
20 ms (buton girişi) |
|
Maksimum AÇIK/KAPALI Döngüsü |
25 Hz (buton girişi) |
|
Maksimum Akım Tüketimi |
500mA (5VDC) |
|
Ağırlık |
Yaklaşık 0,3 kg |
|

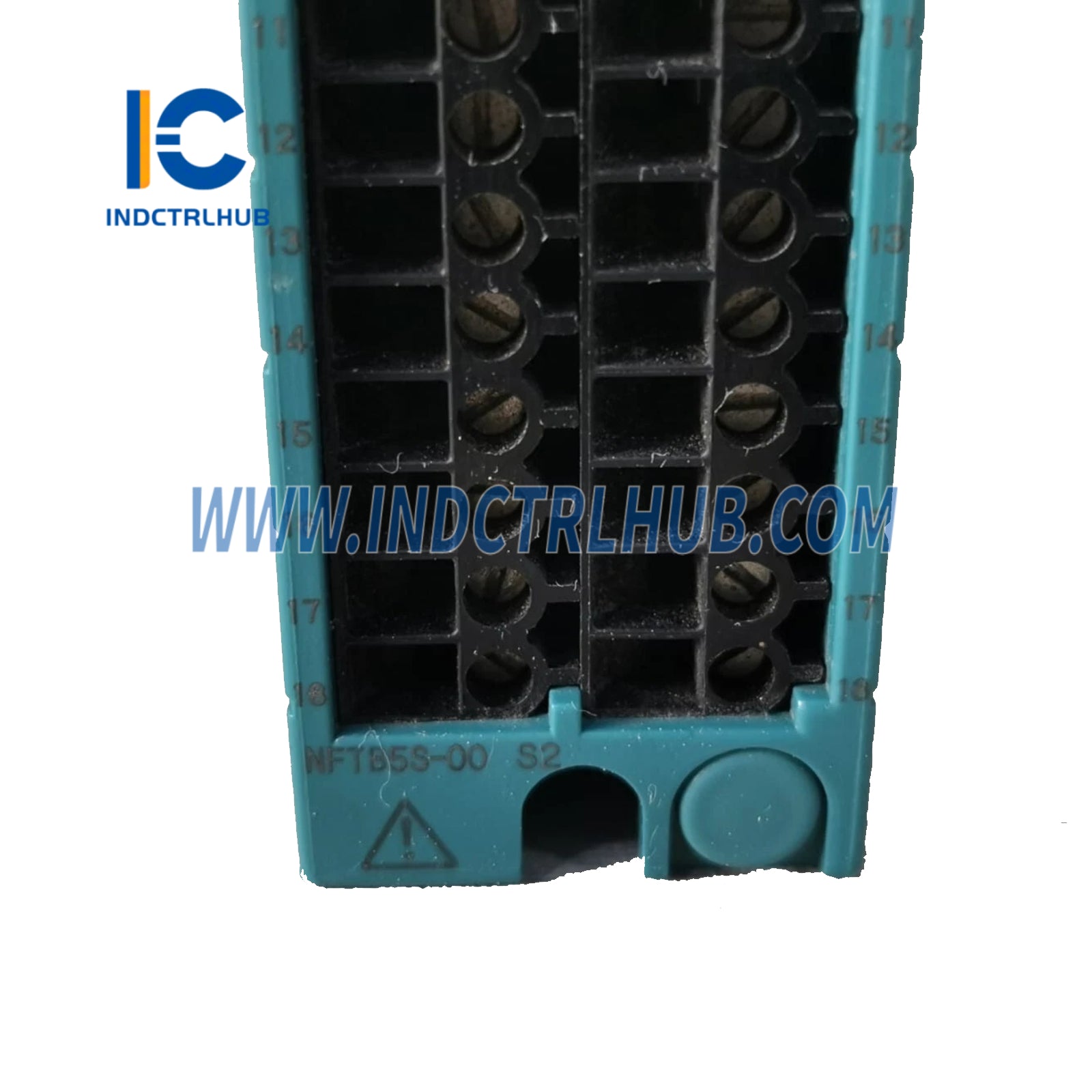

Dış Bağlantılar |
Basınç kelepçe terminali, MIL konektör kablosu |
🔹 Ek Kodu Analizi (NFDV151-P10/CCC01)
|
Kod |
Tanım |
|---|---|
|
-P |
Butonlu kenar sayma fonksiyonu içerir |
|
1 |
ISA Standard G3 seçeneği ile |
|
0 |
Temel tip |
|
/CCC01 |
MIL Kablo için Bağlantı Kapağı (Model: NFCCC01) |
