Product Description
Ürün Genel Bakışı

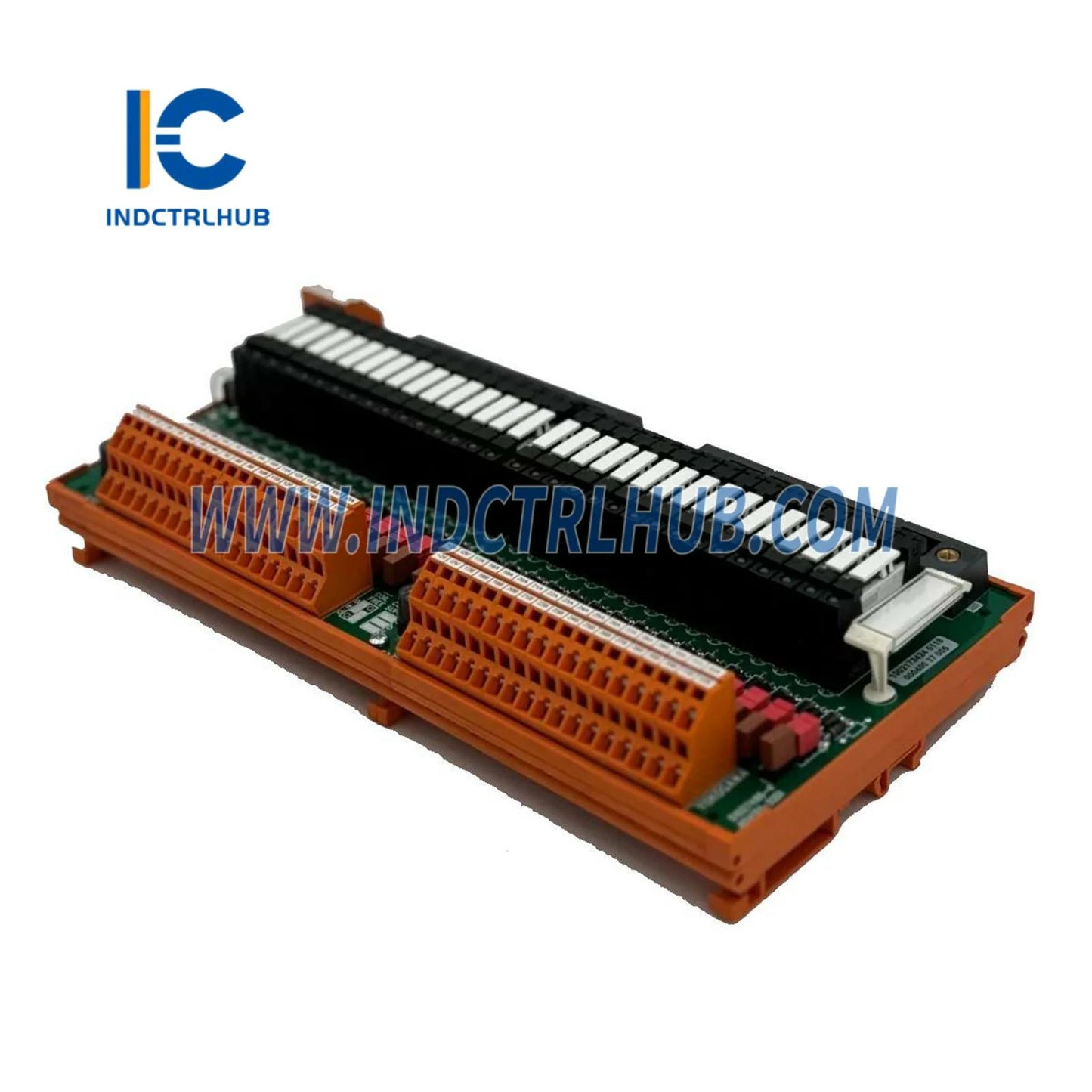

Yokogawa ADV151-DI32, Yokogawa'nın CENTUM Dağıtık Kontrol Sistemleri (DCS) veya ProSafe-RS Güvenlik Enstrümantasyon Sistemleri (SIS) için tasarlanmış bir Dijital Giriş Modülüdür. Bu modül, anahtarlar, sensörler veya röleler gibi saha cihazlarından 24 V DC ON/OFF sinyalleri almak için 32 giriş kanalı sunarak izole dijital giriş yetenekleri sağlar. Genellikle ESB Bus Node Üniteleri veya Saha Kontrol Üniteleri'nde kurulur ve çift yedekli yapılandırmaları destekler, bu da onu güvenilir sinyal izleme gerektiren petrol ve gaz, kimyasal işleme ve enerji üretimi gibi endüstriyel uygulamalar için uygun hale getirir.
Teknik Şartlar
ADV151-DI32'nin ADV151 serisi için standart özelliklere dayanan aşağıdaki teknik özellikleri vardır:
| Öğe | Şartname |
|---|---|
| Model/Parça Numarası | ADV151-DI32 |
| Üretici | Yokogawa |
| Tanım | Dijital Giriş Modülü (32-kanal, 24 V DC, İzoleli) |
| Seri | ADV151 (CENTUM / ProSafe-RS FIO) |
| Giriş Sayısı | 32 kanal, izole |
| Nominal Giriş Voltajı | 24 V DC (sink/source) |
| Giriş Akımı | 4.1 mA ± %20 her kanal için (24 V DC'de) |
| Maksimum İzin Verilen Giriş Voltajı | 30,0 V Doğru Akım |
| Giriş Tepki Süresi | 8 ms veya daha az (durum girişi için) |
| Dayanım Gerilimi | Giriş sinyali ile sistem arasında 2 kV AC, 1 dakika boyunca. |
| Çalışma Sıcaklığı | -20°C ile 70°C (-4°F ile 158°F) |
| Ağırlık | Yaklaşık 0.3 kg (0.66 lbs) |
Ek Ayrıntılar
ADV151-DI32, standart kullanımı ve belgeleri temel alarak aşağıdaki ek bilgileri içermektedir:
| Kategori | Detaylar |
|---|---|
| İşlev | Saha cihazlarından 32 kanallı 24 V DC AÇ/KAPA sinyalleri alır. |
| Montaj | ESB Otobüs Düğüm Biriminde (örneğin, ANB10S) veya Alan Kontrol Biriminde (örneğin, AFV30S) kurulu |
| Uyumluluk | CENTUM DCS, ProSafe-RS SIS, çift yedekli kurulumu destekler. |
| Bağlantı Seçenekleri | Basınç kelepçe terminal bloğu, MIL kablosu veya KS kablo arayüz adaptörü |
| Özellikler | Kanal izolasyonu, çift yedeklilik kapasitesine sahip, yüksek hızlı veri transferi |
| Sertifikalar | Endüstriyel standartlara uygundur (örneğin, CE) |
| Parça Türü | Yeni, fazla, veya yenilenmiş |
