Product Description
Ürün Detayları

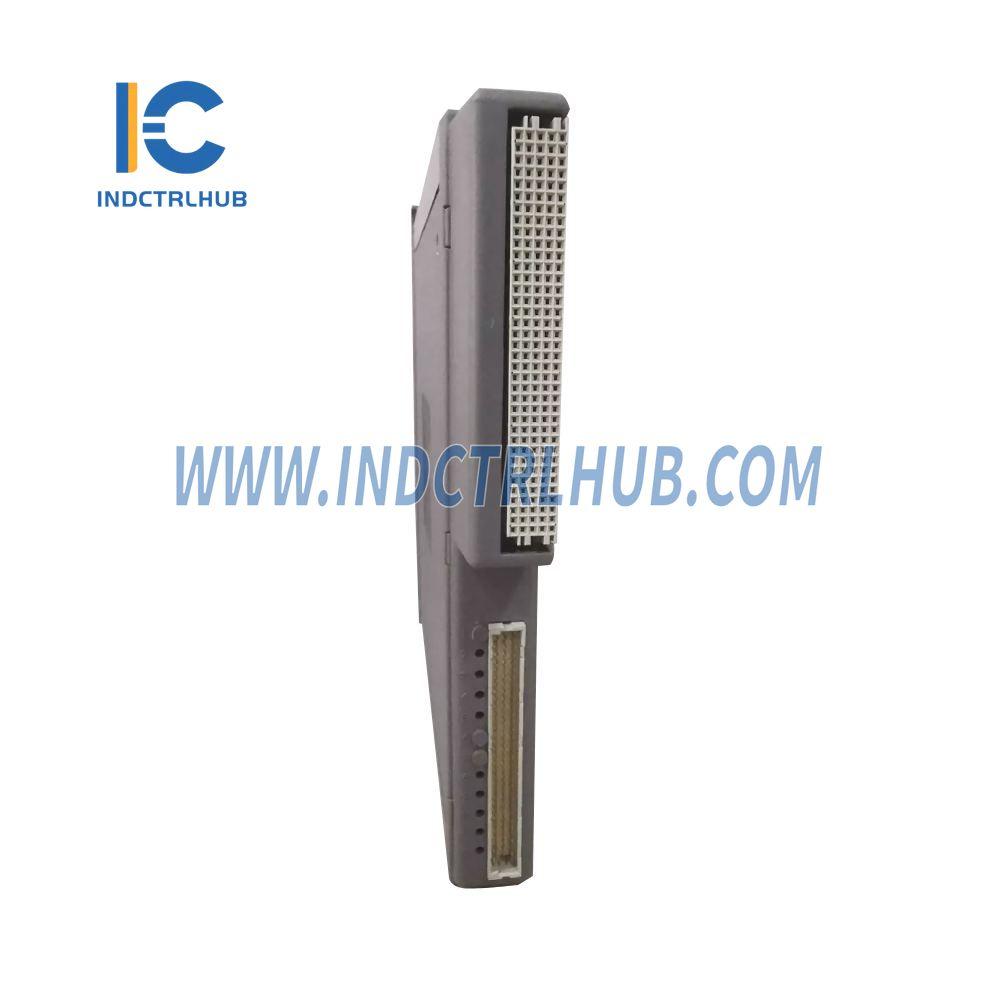

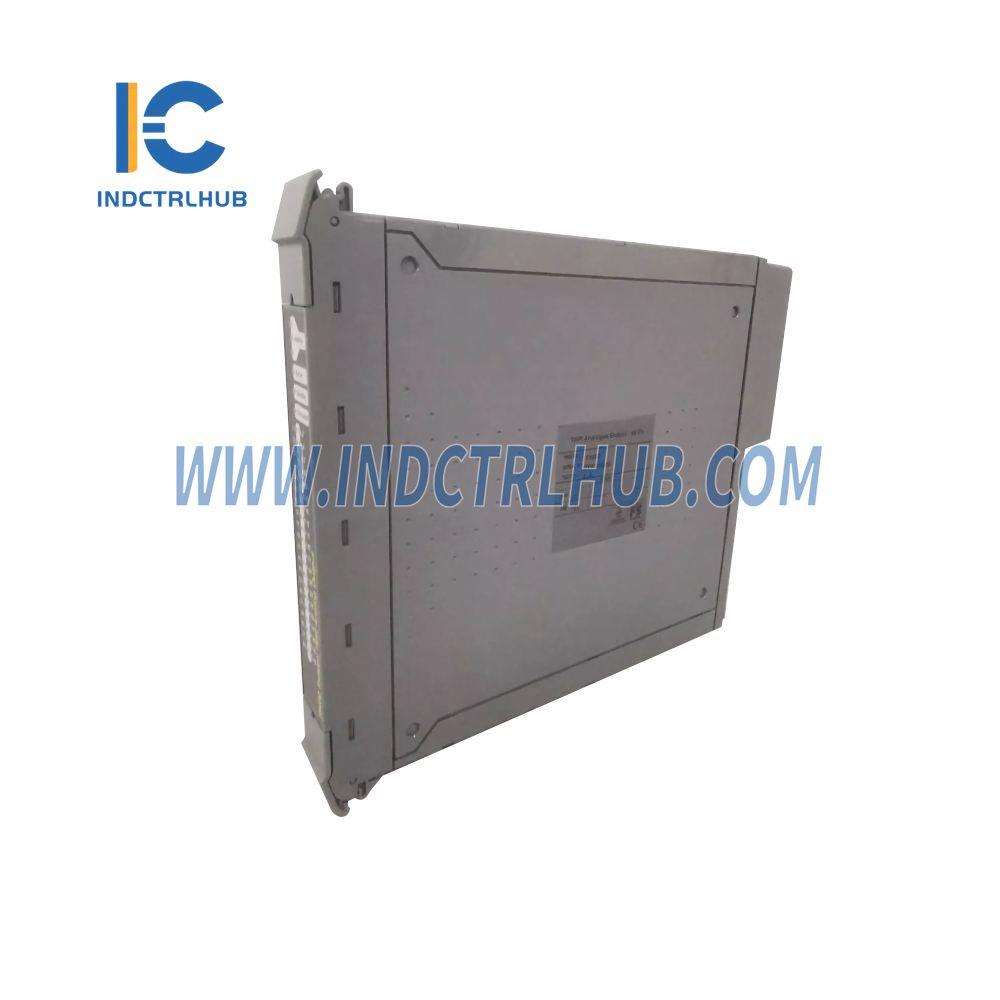

- Üretici: ICS TRIPLEX
- Model/Parça Numarası: T8480

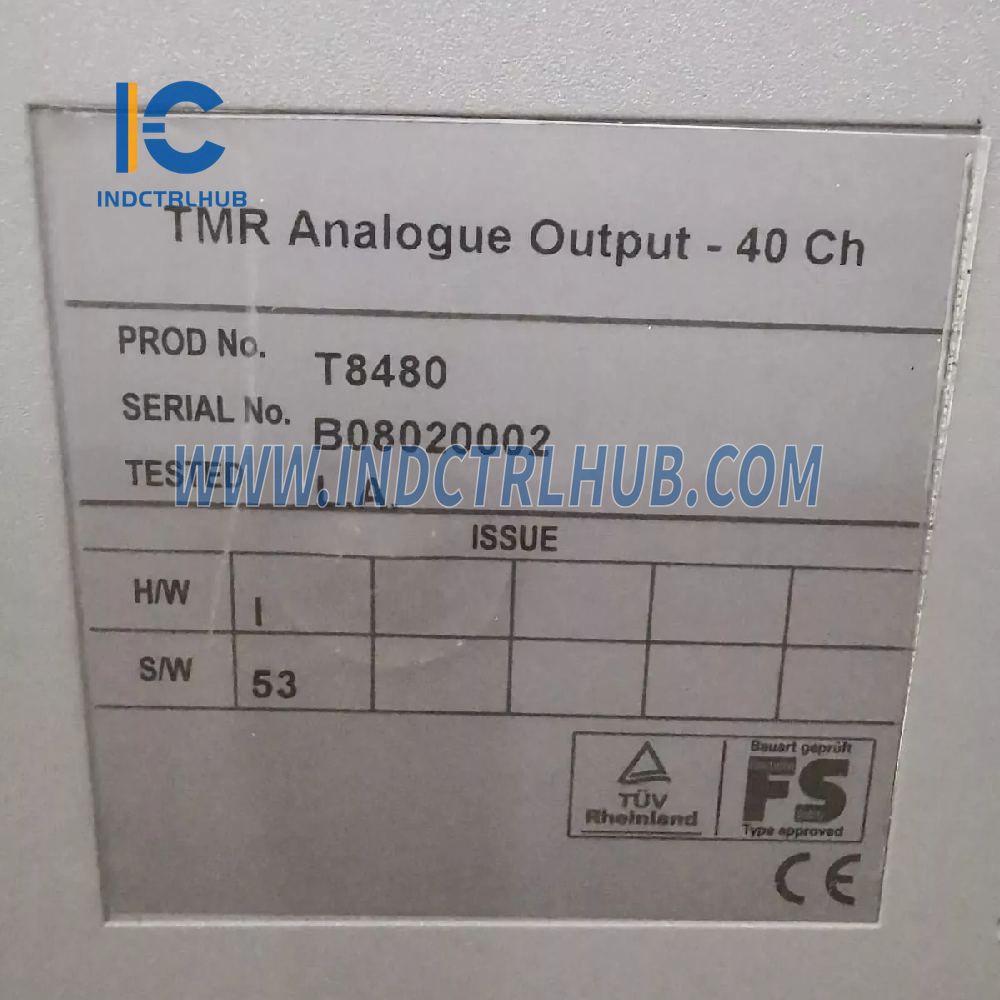

- Açıklama: Güvenilir TMR Analog Çıkış Modülü – 40 Kanal
Özellikler
| Öğe | Tanım |
|---|---|
| Arka Plan (IMB) Tedariki | |
| Gerilim | 20V DC'den 32V DC'ye |
| Güç | 22 B |
| Saha Tedariği | |
| Gerilim | 18V DC'den 32V DC'ye |
| Maksimum Akım | 0,9A |
| Güç Tüketimi | |
| Maksimum kanal akımında Alan Beslemesi | 28 inç |
| Sistem Temini | 22 B |
| Modül Yerleşimi | T8100, T8300 G/Ç Modül Yuvası |
| İzolasyon | |
| Güç Grubu'ndan Güç Grubu'na | 50V Takviye (sürekli) |
| Tip testi yapıldı | 60 saniye boyunca 1411V DC |
| Alan Ortak | 50V Takviye (sürekli), 250V Temel (hata) |
| Tip testi yapıldı | 60 saniye boyunca 2436V DC |
| Kanaldan Kanala | Hiçbiri |
| Füzyon | Kullanıcı tarafından servis edilemez |
| Çıktılar | |
| 24V'de Kapalı Durum Sızıntı Akımı | 350 µA maks. |
| Mevcut Derecelendirme (Sürekli) | 1mA ila 22mA |
| Tavsiye Edilen Çıkış Akımı | 4mA ila 20mA |
| Kalibrasyon Hassasiyeti @ +25 °C | Tam Ölçeğin ±0,1%'i |
| Genel Doğruluk (0 °C ile +60 °C arası) | ±%0.25 Tam Ölçek |
| Alan Voltaj Aralığı | 18V DC'den 32V DC'ye |
| Maksimum Dayanım | -1V DC'den +36V DC'ye |
| Bekleme Takası Darbesi | ±350 µA maksimum 7 saniye maksimum |
| Hata Durumu Yükseltmesi | ±10 mA maksimum 50 ms maksimum |
| Adım Tepki Süresi | 1 mA'dan 20 mA'ya adım değişimi, son değerin %1'i <50 ms |
| Çıkış Kısa Devre Koruması | 22mA 0Ω'a |
| Maksimum Yük Direnci | Aşağıdaki grafiğe bakınız. |
| Olayların Sırası | |
| Olay Çözümü (LSB) | 1 ms |
| Zaman Damgası Doğruluğu | ±10 ms |
| Çalışma Sıcaklığı | 0 °C ile +60 °C (+32 °F ile +140 °F) |
| Depolama Sıcaklığı | -25 °C ile +70 °C (-13 °F ile +158 °F) |
| Bağıl nem | %10 – %95, yoğuşmasız |
| Çevresel Spesifikasyonlar | ICSTT-TD003 Belgesine Bakınız |
Boyutlar
| Öğe | Tanım |
|---|---|
| Yükseklik | 266 mm (10,5 inç) |
| Genişlik | 31 mm (1,2 inç) |
| Derinlik | 303 mm (12 inç) |
| Ağırlık | 1,3 kg (2,7 lb) |
