Product Description
Ürün Detayları
Üretici: Allen-Bradley

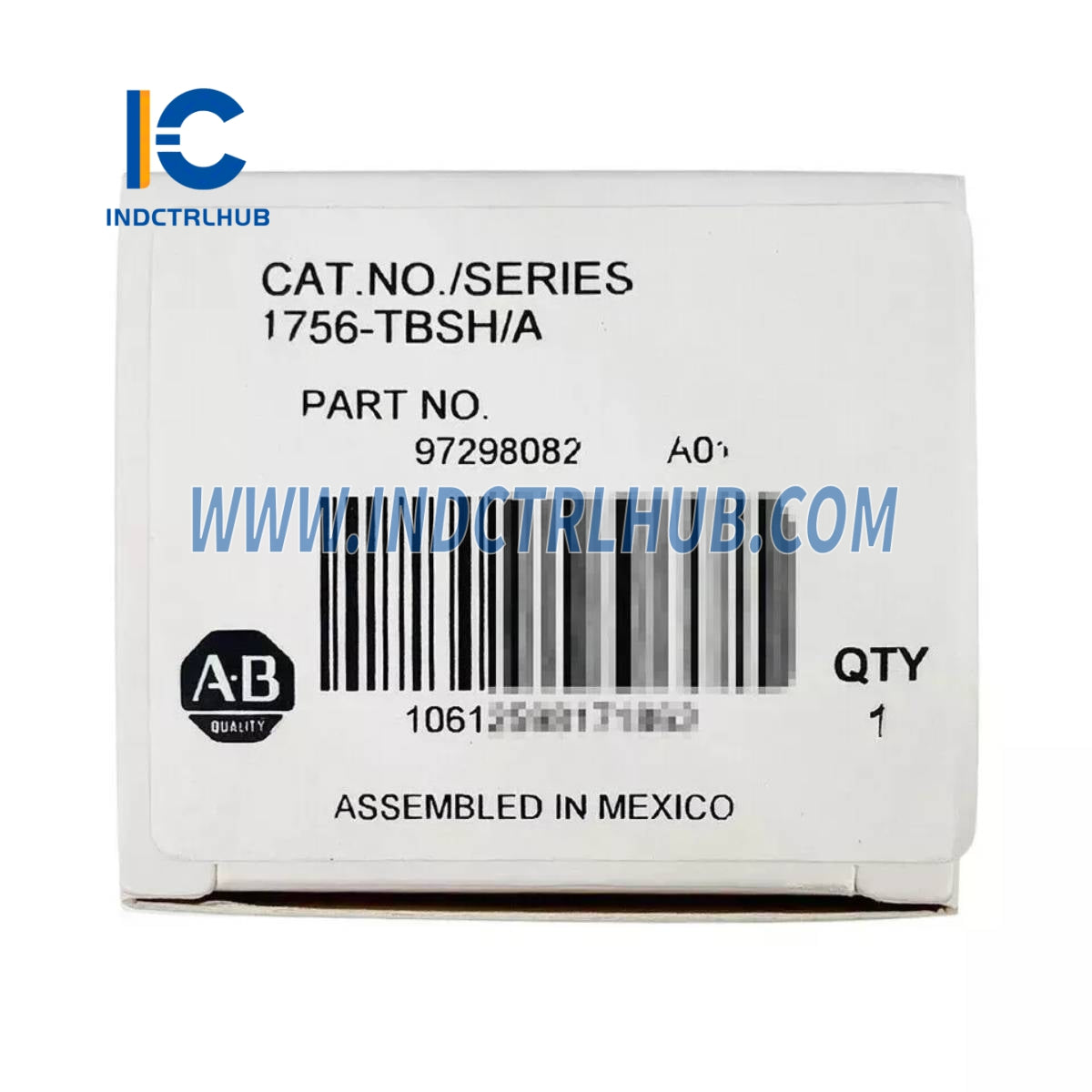

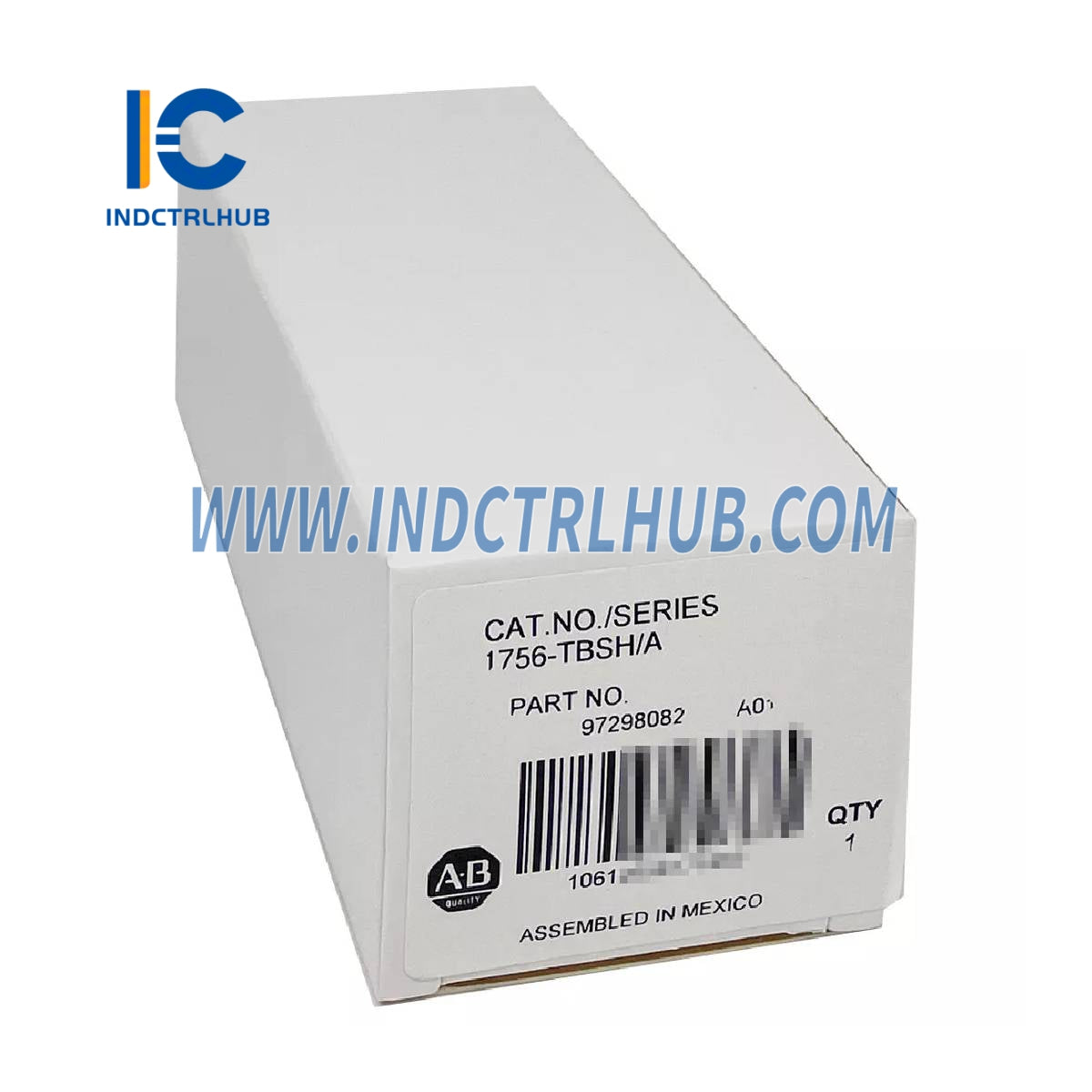

Model/Parça Numarası: 1756-TBSH

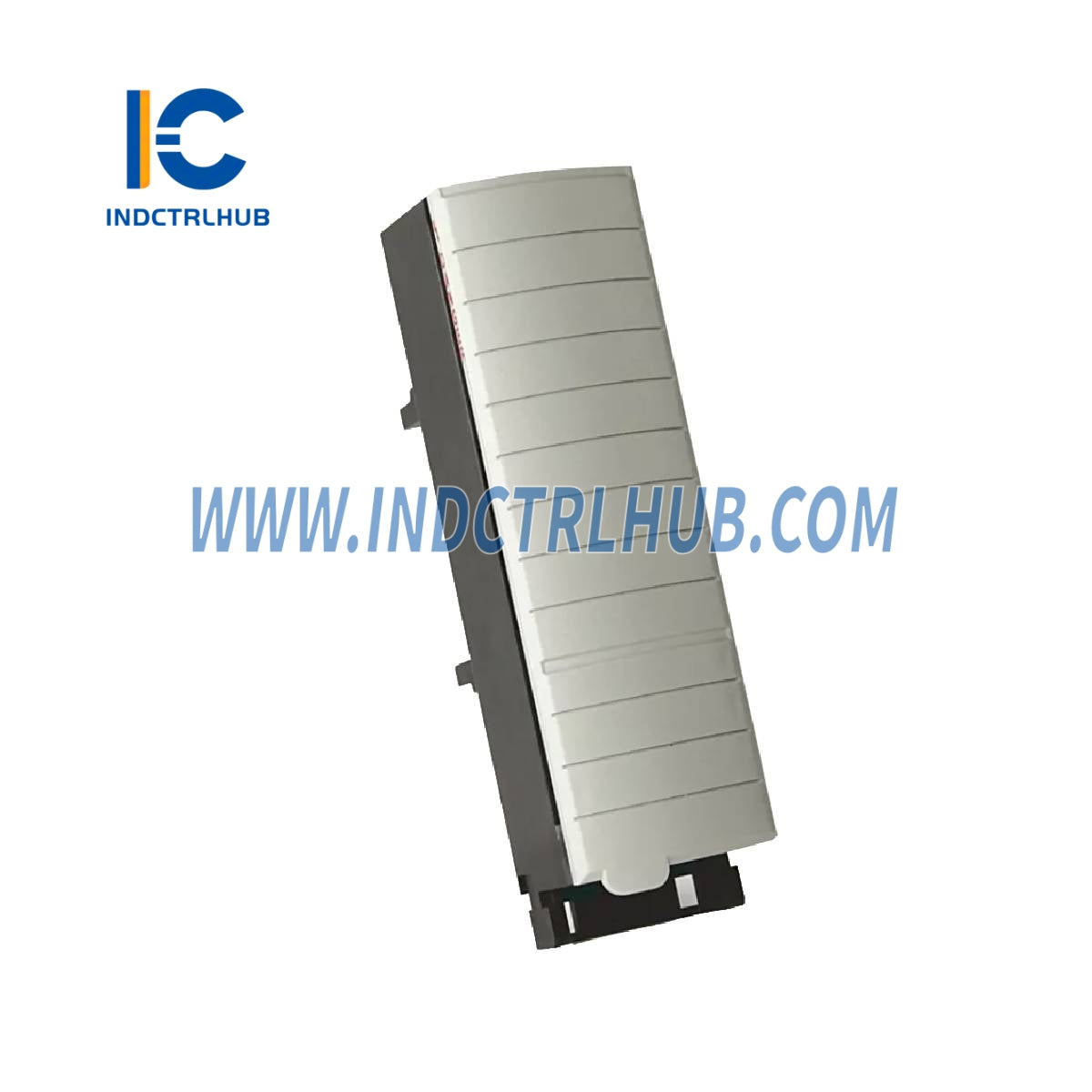

Açıklama: ControlLogix 20 Pin Yaylı Terminaller Bloğu
RTB Özellikleri
|
Bağlanmak |
Değer |
|---|---|
|
Tip |
Standart konutlu 20-pin yaylı kelepçeli çıkarılabilir terminal bloğu |
|
Tel Boyutu |
Tek tel bağlantısı: 0.33…2.1 mm² (22…14 AWG) katı veya çok telli bakır tel, 105 °C (221 °F) dereceli, 1.2 mm (3/64 in.) maksimum yalıtım. Herhangi bir tek terminalde birden fazla iletken bağlamayın. |
|
Çift Tel Bağlantısı |
0.33…1.3 mm² (22…16 AWG) katı veya çok telli bakır tel, 105 °C (221 °F) dereceli, 1.2 mm (3/64 in.) maksimum yalıtım. Herhangi bir tek terminalde iki iletkenden fazlasını bağlamayın. |
|
Vida Torku |
Geçerli değil (yaylı kelepçe bağlantısı) |
|
Tornavida Genişliği |
3.2 mm (1/8 in.) maksimum |
