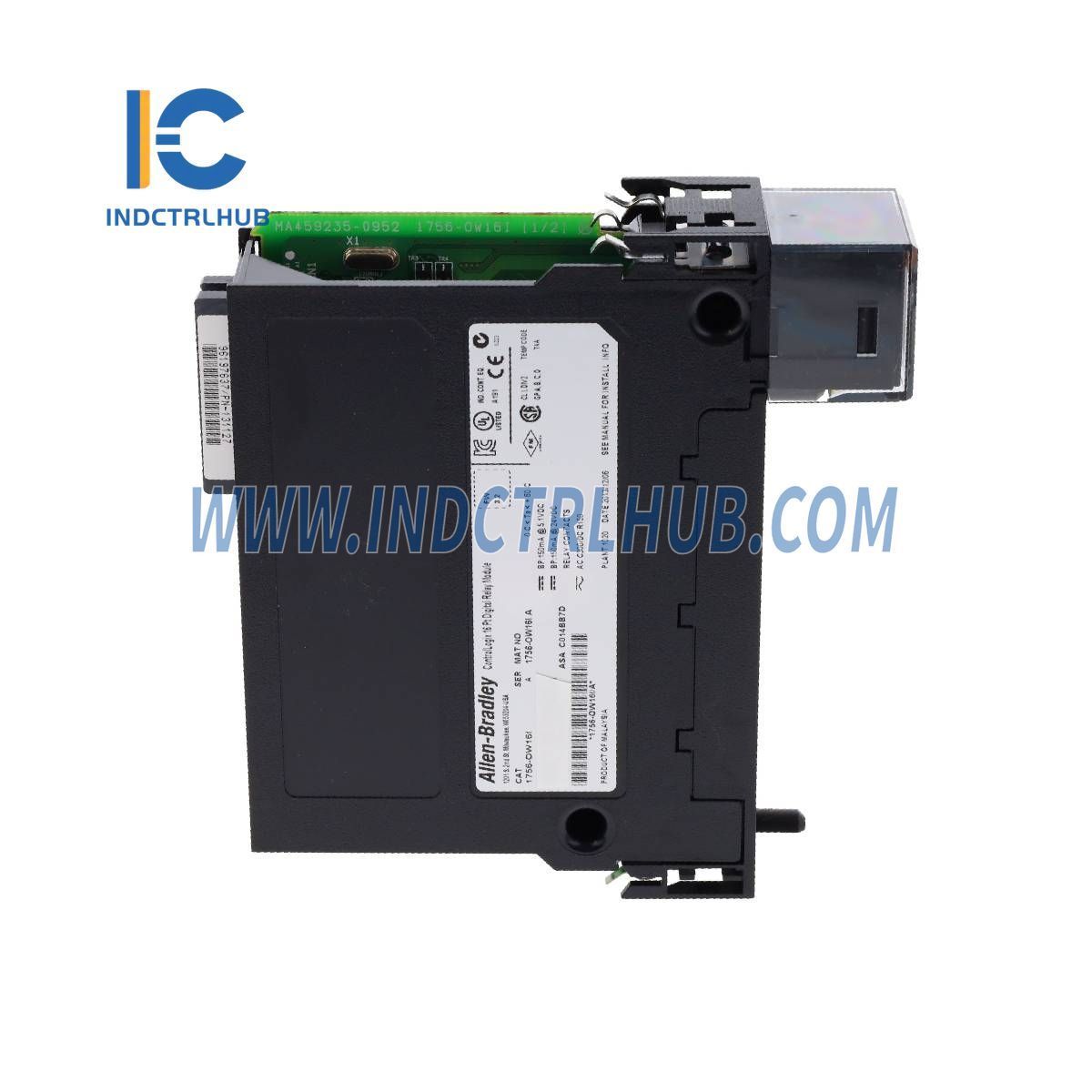

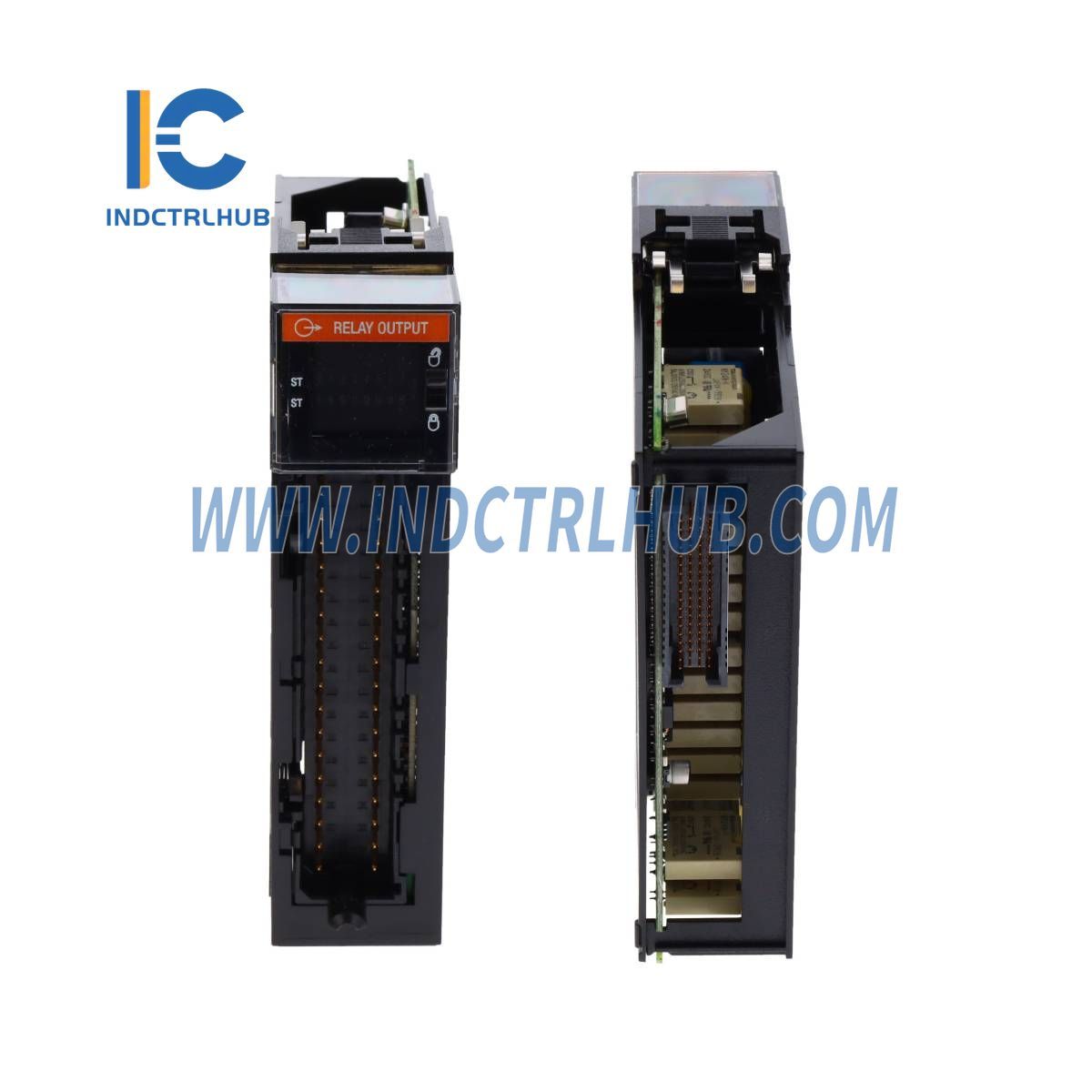

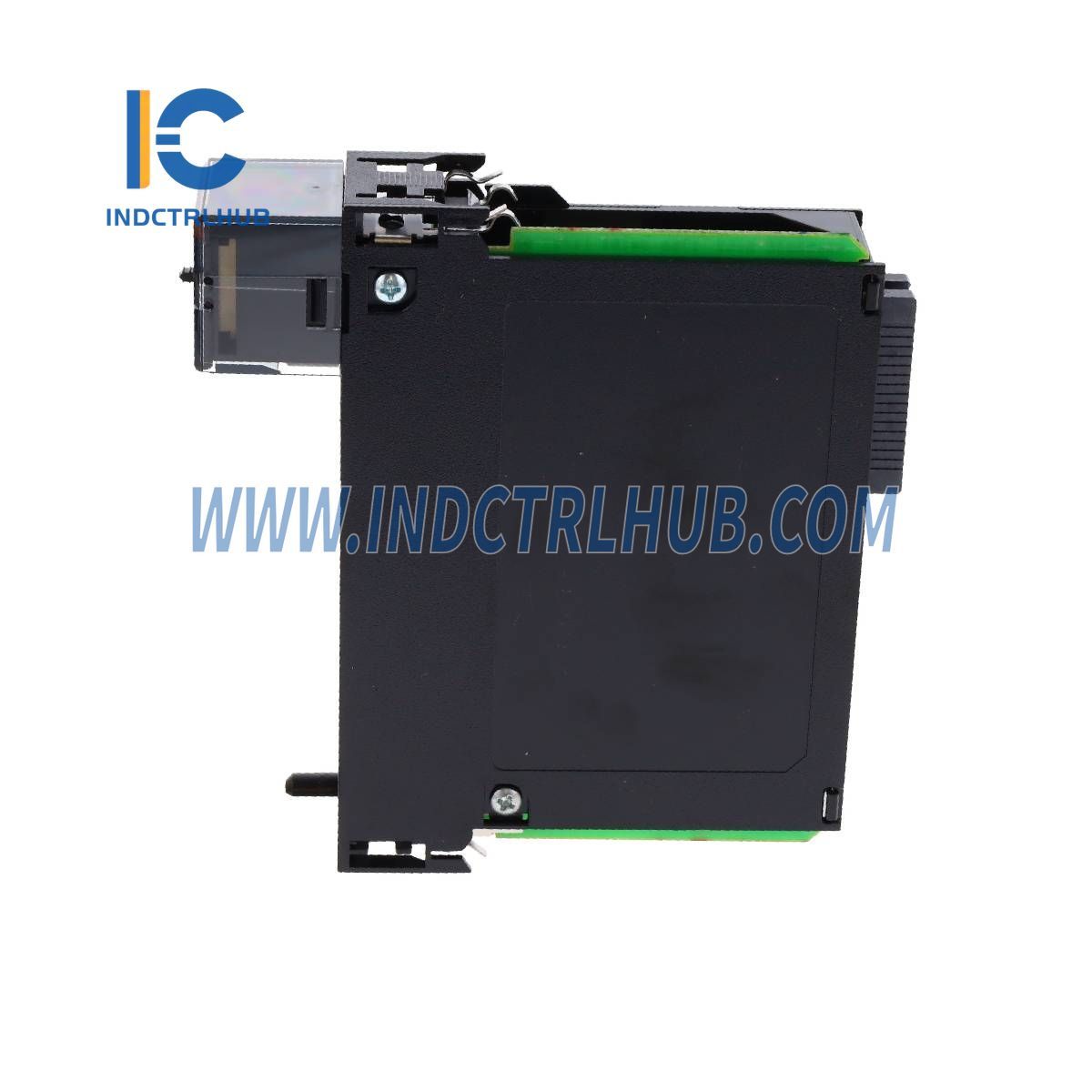

Allen-Bradley 1756-OW16I Kontak G/Ç Modülü
Ürün Genel Bakışı
Allen-Bradley 1756-OW16I, ControlLogix Kontak Çıkış Modülü olup, 16 adet normalde açık (N.O.) bireysel izoleli röle çıkışı sunmaktadır. Endüstriyel otomasyon uygulamaları için tasarlanmış olup, hem AC hem de DC voltaj çalışmasını destekleyerek çeşitli kontrol sistemi ihtiyaçları için ideal hale gelmektedir.
Teknik Şartlar
Elektriksel Derecelendirmeler
| Bağlanmak |
1756-OW16I Teknik Özellikleri |
| Çıktılar |
16 N.O. (Bireysel Olarak İzole Edilmiş) |
| Pilot Görev Derecesi |
C300/R150 |
| Çalışma Voltaj Aralığı |
5…125V DC, 10…240V AC
|
| Çıkış Voltajı (Yük Bağımlı) |
1 A @ 5…30V DC, 0,5A @ 48V DC, 0,22 A @ 125V DC 1.5 A @ 120V AC (50/60 Hz), 0.75 A @ 240V AC (50/60 Hz)
|
| Çıkış Gecikme Süresi (Maks) |
Açık'tan Kapalı: 10 ms, Kapalı'dan Açık: 10 ms |
| Akım Çekimi @ 5.1V |
150mA |
| Akım Çekimi @ 24V |
150mA |
| Toplam Arka Plan Gücü |
4.4 inç |
| Güç Dağılımı (Max) |
4.5 W @ 60 °C (140 °F) |
| Isıl dağılım |
15.35 BTU/saat |
| Kapalı Durum Sızıntı Akımı (Maks) |
Nokta başına 1,5 mA |
| Minimum Yük Akımı |
Nokta başına 10 mA |
| İlk Temas Direnci (Max) |
100 mΩ @ 6V, 1 A |
| Anahtarlama Frekansı (Max) |
1 işlem/3 sn (0.3 Hz nominal yükte) |
| Geri Dönüş Süresi (Ortalama) |
1,2 ms |
| Beklenen İletişim Süresi |
Dirençli: 300.000 döngü İndüktif: 100.000 döngü |
| Zamanlanmış Çıktılar |
Koordine Sistem Zamanına referansla maksimum 16.7 s içinde senkronize ol. |
| Hata Modu Durumu (Nokta Başına) |
Son durumu tut, Açık veya Kapalı (Varsayılan Kapalıdır) |
| Program Modu Durumu (Nokta Başına) |
Son durumu tut, Açık veya Kapalı (Varsayılan Kapalıdır) |
| Yalıtım Voltajı |
250V (sürekli), Temel İzolasyon Tipi (Arka Uçlara Çıkış, Çıkıştan Çıkışa) |
| Modül Anahtarlama |
Elektronik, Yazılım ile Yapılandırılabilir |
| Füzyon |
Korunmuyor (Dış birleşik IFM önerilir) |
| Sökülebilir Terminaller Bloğu (RTB) |
1756-TBCH, 1756-TBS6H |
| RTB Anahtarlama |
Kullanıcı tanımlı mekanik |
| Yuva Genişliği |
1 |
| Tel Kategorisi |
1 (Endüstriyel Otomasyon Kablolama ve Topraklama Kılavuzlarını Takip Edin, Yayın 1770-4.1) |
| Kapsama Tipi Derecelendirmesi |
Hiçbiri (Açık Stil) |
Çevresel Derecelendirmeler
| Bağlanmak |
1756-OW16I Teknik Özellikleri |
| Çalışma Sıcaklığı |
0…60 °C (32…140 °F) |
| Çalışmayan Sıcaklık |
-40…+85 °C (-40…+185 °F) |
| Bağıl nem |
5…95% yoğuşmasız |
| Titreşim Direnci |
2 g @ 10…500 Hz (IEC 60068-2-6) |
| Şok Dayanıklılığı (Çalışma) |
30 g (IEC 60068-2-27) |
| Şok Dayanıklılığı (Çalışmayan) |
50 g (IEC 60068-2-27) |
| ESD Bağışıklığı |
6 kV (temas deşarjları), 8 kV (hava deşarjları) (IEC 61000-4-2) |
| Radyasyona Maruz RF Bağışıklığı |
10V/m (80…2000 MHz), 3V/m (2000…2700 MHz) (IEC 61000-4-3) |
| Elektriksel Hızlı Geçici/Patlama Bağışıklığı |
±4 kV @ 5 kHz (IEC 61000-4-4) |
| Dalgalanma Bağışıklığı |
±1 kV hat-hat (DM), ±2 kV hat-toprak (CM) (IEC 61000-4-5) |
| Yapılan RF Bağışıklığı |
10V rms (150 kHz…80 MHz) (IEC 61000-4-6) |
Sertifikalar ve Uyum
| Sertifikasyon |
Tanım |
| cULus |
UL Listeli Endüstriyel Kontrol Ekipmanları (ABD ve Kanada) |
| UL Tehlikeli Lokasyonlar |
Sınıf I, Bölüm 2, Gruplar A, B, C, D (UL Dosyası E194810) |
| BU |
2014/30/AB EMC Yönergesi, EN 61326-1, EN 61000-6-2, EN 61000-6-4, EN 61131-2
|
| RCM |
Avustralya Endüstriyel Emisyonlar Standardı (EN 61000-6-4) |
| FM |
FM Onaylı, Sınıf I, Bölüm 2, Gruplar A, B, C, D |
| KÇ |
Kore Yayın ve İletişim Ekipmanları Kaydı |
| UKCA |
Elektromanyetik Uyumluluk ve Güvenlik Yönetmelikleri |
| Fas Uyumluluğu |
Elektrik Ekipmanları ve Elektromanyetik Uyumluluk Yönetmelikleri |
