Product Description

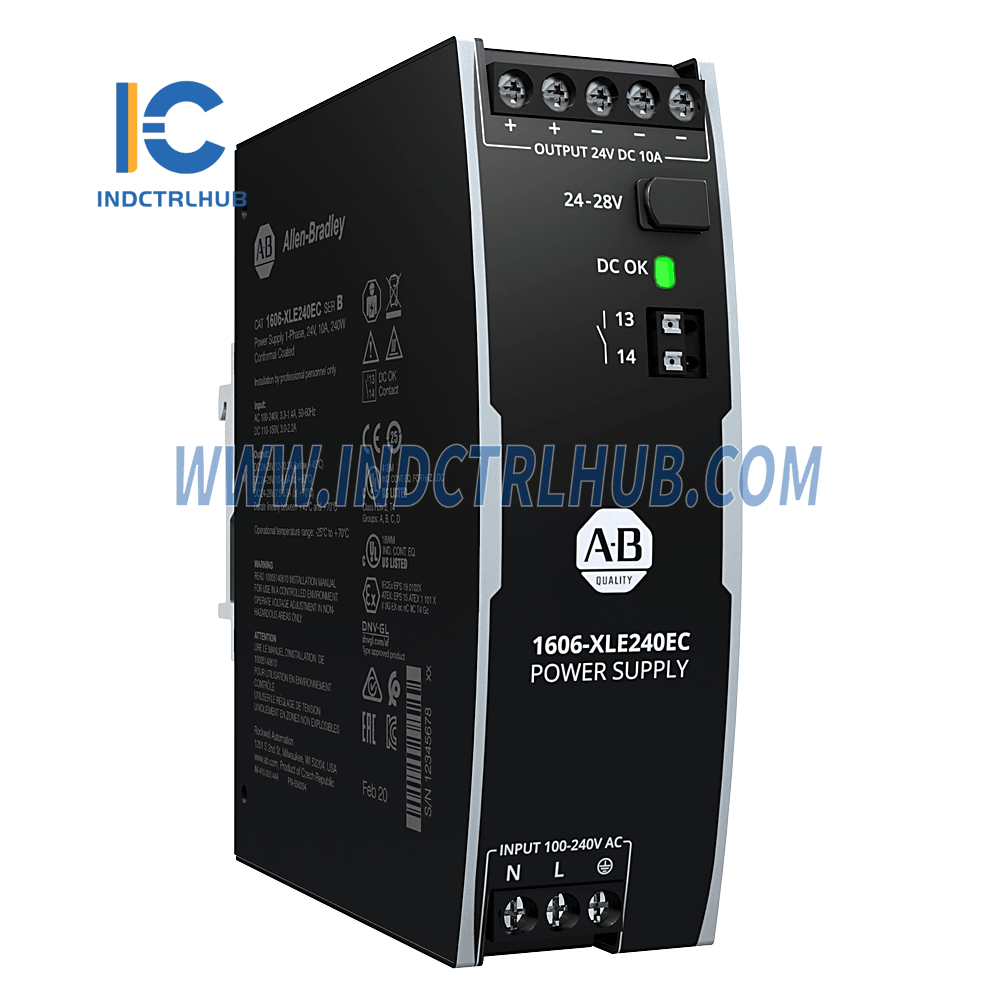

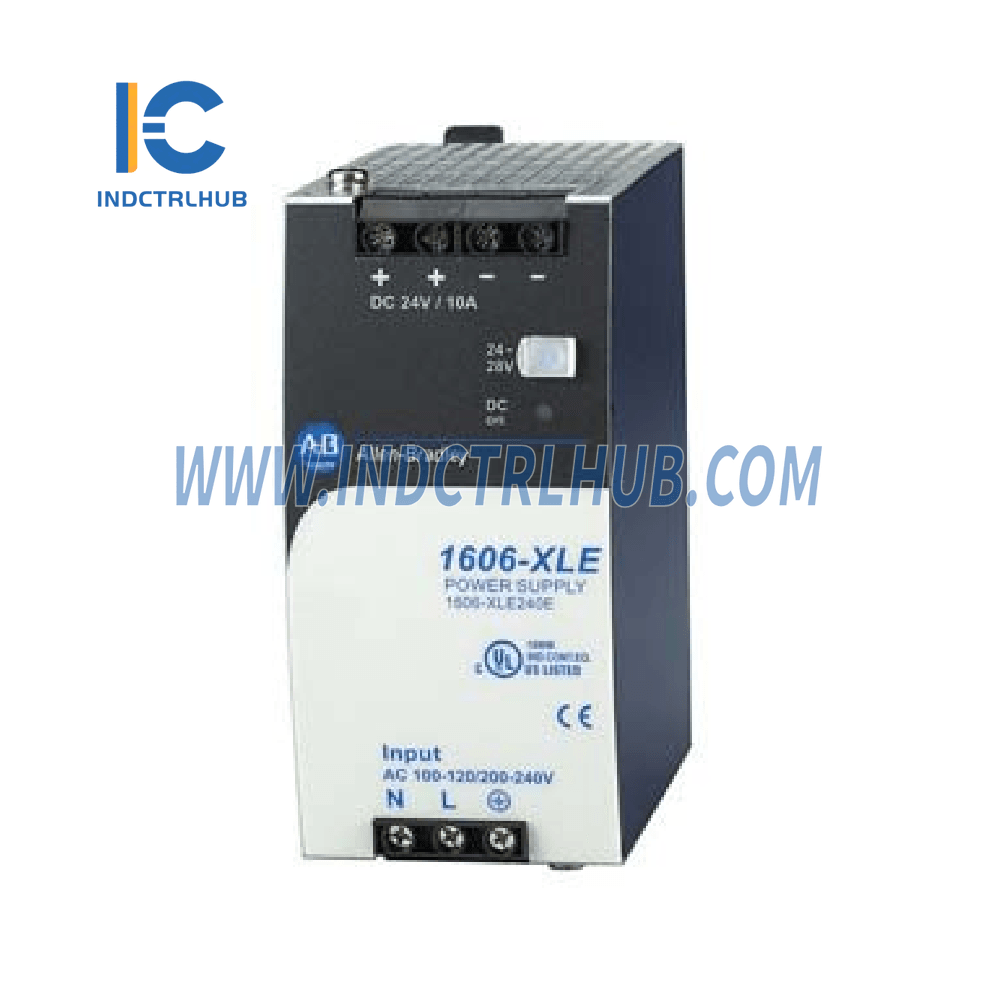

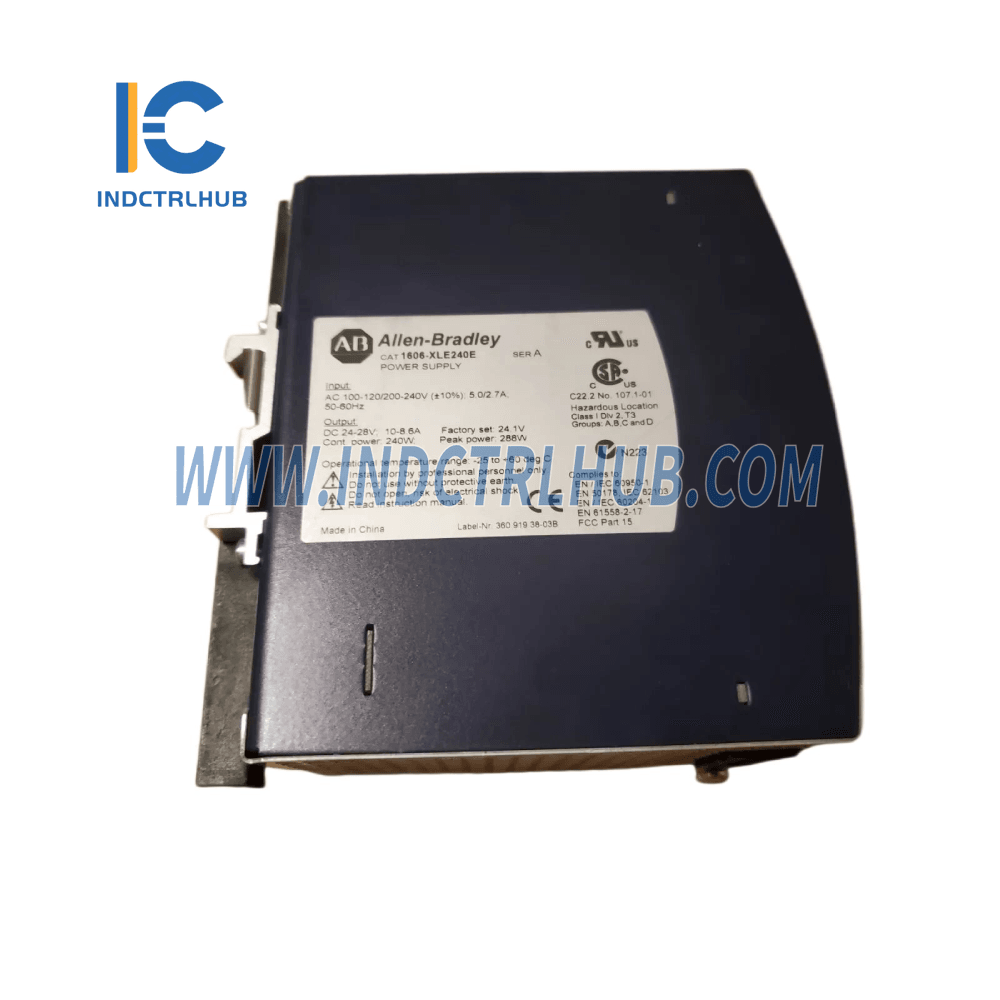

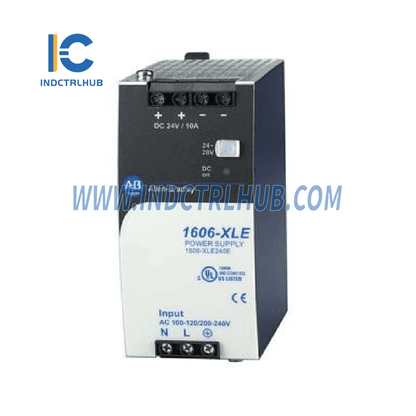

Ürün Genel Bakışı: Allen-Bradley ControlLogix Güç Kaynağı 240W
Üretici: Allen-Bradley
Model/Yedek Parça Numarası: 1606-XLE240E
Açıklama: ControlLogix Güç Kaynağı 240W
Tip: ControlLogix Sistemleri için Anahtarlamalı Güç Kaynağı
Elektrik Spesifikasyonları:
| Bağlanmak |
Şartname |
| Nominal Çıkış Voltajı |
24 V Doğru Akım |
| İkincil Voltaj Ayarlanabilir |
Evet |
| Maksimum Çıkış Akımı |
10 Bir |
| Nominal Çıkış Akımı |
10 Bir |
| Güç Çıkışı |
240 W |
| Besleme Voltajı Tipi |
AC/DC |
| AC 50 Hz'de Değerlendirilmiş Besleme Voltajı |
100V |
| AC 60 Hz'de Değerlendirilmiş Besleme Voltajı |
100V |
| DC'deki Nominal Besleme Voltajı |
110V |
| Güç Rezervleri |
20% |
| Derecelendirme |
6 W/°C |
| DC OK Röle Kontağı |
Evet |
| Giriş Akım Sınırlayıcı |
Aktif |
| Ayarlama Aralığı |
24 V Doğru Akım |
| Güç faktörü |
0,97 (tipik) |
| Operasyonel Menzil |
90–132 VAC |
| 28 V'de Değerlendirilmiş Çıkış Akımı |
8.6A |
| Dış Giriş Sigortası, Min |
B-6A veya C-6A |
| Güç Kayıpları |
12,1 W (tipik) |
| Aile Alt Grubu |
Temel Hat |
| Bekleme Süresi |
>46 ms @ 120V |
| Yeterlik |
%95,2 (tipik) |
| Giriş Akımı |
6A/9A |
| Özel Aile İşlevi |
45°C altında Dinamik %120 güç artışı |
| Nominal Giriş Akımı |
5 A @ 100 VAC |
| Çıkış Voltajı Stabilize Edildi |
Evet |
Mekanik Özellikler:
| Bağlanmak |
Şartname |
| Yükseklik |
124 mm |
| Derinlik |
117 mm |
| Genişlik |
39 mm |
| Koruma Derecesi (IP) |
IP20 |
| Elektrik Bağlantı Türü |
Vida bağlantısı |
| Şok Direnci |
30 G, 6 ms (çalışma), 20 G, 11 ms (çalışmama) |
| MTBF (Arıza Öncesi Ortalama Süre) |
661.000 saat 40°C'de (SN29500) |
| Duvara Montaj Mümkün |
Evet |
| Ray Montajı Mümkün |
Evet |
| Titreşim Direnci |
2G |
| Ağırlık |
600 gr |
Çevresel Spesifikasyonlar:
| Bağlanmak |
Şartname |
| Ripple ve Gürültü (Max) |
50mV |
| Çalışma Sıcaklığı |
-25 °C |
| Depolama Sıcaklığı |
-25 °C |
| Ömür boyu (Min.) |
120.000 saat 40°C |
| Bağıl nem |
%5–%95 (yoğunlaşmayan) |
Ana Özellikler ve Faydalar:
-
Yüksek Verimlilik: %95,2'lik tipik verimlilik ile bu güç kaynağı enerji tüketimini ve ısı üretimini azaltır.
-
Dinamik Güç Artışı: Zorlu uygulamalar için 45°C altında dinamik %120 güç artışı sunar.
-
Geniş Giriş Voltaj Aralığı: 90–132 V AC arasında çalışarak, farklı güç kaynakları arasında esneklik sağlar.
-
Komple ve Dayanıklı Tasarım: İnce 39 mm genişlik ve IP20 koruma sınıfı, bu güç kaynağını alan kısıtlı kurulumlar için ideal hale getirir.
-
Düşük Dalgalanma ve Gürültü: Hassas elektronikleri koruyarak stabil ve temiz DC çıkışı sağlar (maksimum 50 mV dalgalanma).
-
Uzun Ömür: 40°C'de minimum 120.000 saat ömürle dayanıklılık için tasarlandı, uzun vadeli güvenilirlik sağlıyor.
-
Kompakt Boyut: Kompakt tasarımı sayesinde, güç kaynağı endüstriyel sistemlere kolayca entegre edilebilir.
-
Ray veya Duvara Montaj Seçenekleri: Cihaz, kurulum esnekliği için bir DIN rayına veya doğrudan bir duvara monte edilebilir.
Sertifikalar ve Uyum:
-
Standartlara Uygunluk:
- UL 508
- IEC 60950
- EN 60950
- EN 50178
- BU
