Product Description

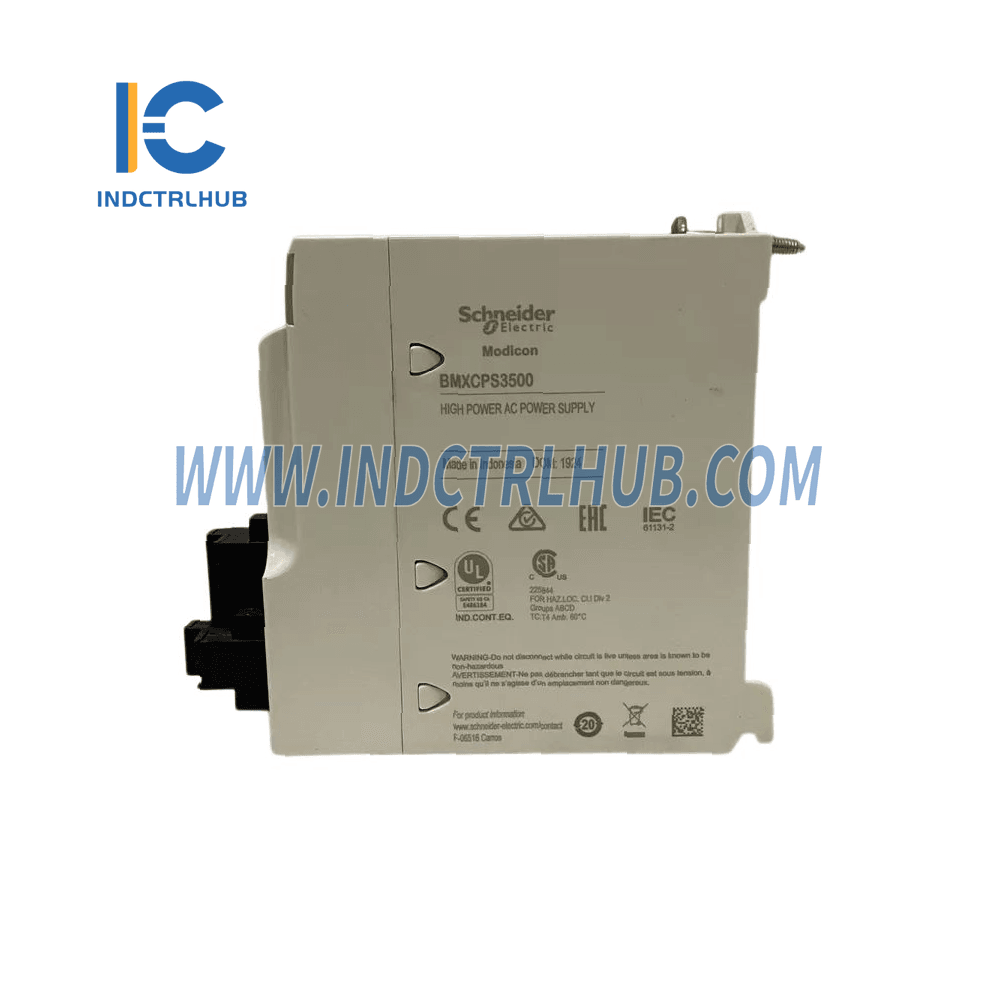

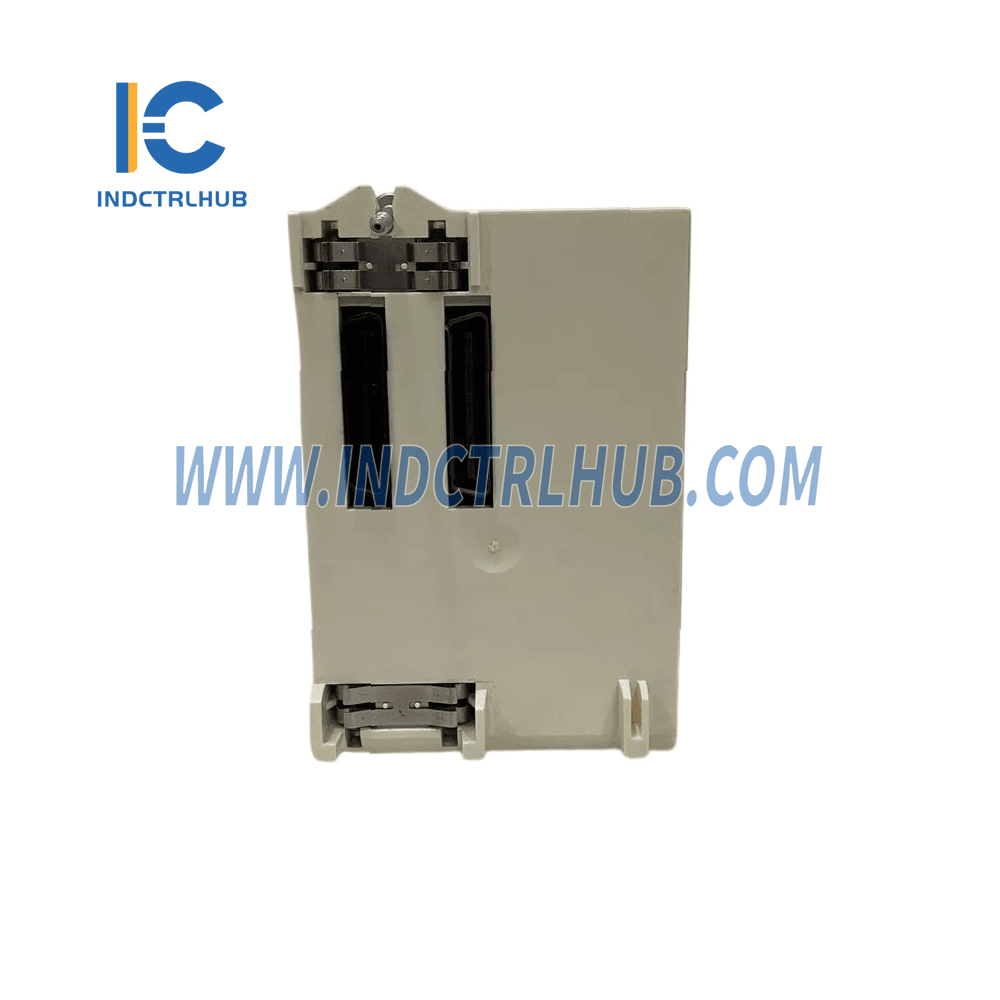

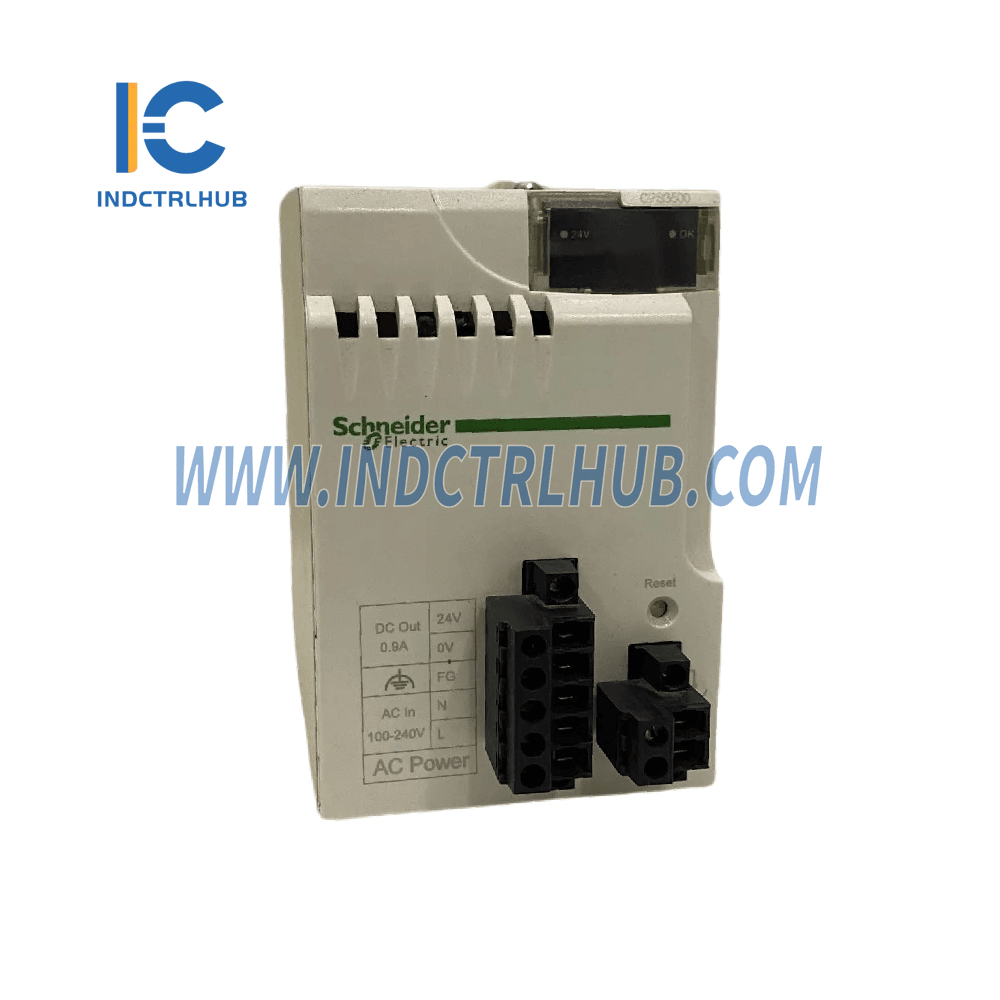

Информация о продукте: Модуль питания Schneider X80
Производитель :
- Шнайдер Электрик
Модель/Номер детали :
- BMXCPS3500 (модуль питания X80)
Описание :
BMXCPS3500 — это модуль питания, разработанный для использования в платформе автоматизации Modicon X80 . Этот модуль обеспечивает необходимое питание 24 В постоянного тока и 3,3 В постоянного тока для модулей ввода-вывода, процессоров и датчиков, гарантируя бесперебойную работу всей системы. Он оснащен надежными механизмами защиты и оснащен легко читаемыми светодиодами состояния для диагностики.
Технические характеристики :
| Особенность | Спецификация |
|---|---|
| Ассортимент продукции | Модикон X80 |
| Тип продукта | Модуль питания |
| Совместимость с объединительной платой | Не совместимо с BMEXBP..02 |
| Первичное напряжение | 100...240 В переменного тока |
| Предел первичного напряжения | 85...264 В переменного тока |
| Частота сети | 50/60 Гц |
| Ограничения частоты сети | 47...63 Гц |
| Кажущаяся мощность | 0,12 кВА |
| Входной ток | 0,52 А при 240 В, 1,04 А при 115 В |
| Пусковой ток | 30 А при 120 В, 60 А при 240 В |
| Я на активации | 1 А².с при 120 В, 3 А².с при 240 В |
| I²t на активации (текущая) | 0,05 As при 120 В, 0,07 As при 240 В |
| Надежность среднего времени безотказной работы | 4 300 000 часов |
| Защита от перегрузки | Да |
| Защита от перенапряжения | Да |
| Защита от короткого замыкания | Да |
| Ток при вторичном напряжении | 0,9 А (датчик 24 В постоянного тока), 1,3 А (ввод-вывод 24 В постоянного тока и процессор), 4,5 А (логика 3,3 В постоянного тока) |
| Максимальная рассеиваемая мощность | 8,5 Вт |
| Светодиод состояния | 1 зеленый светодиод (напряжение стойки в норме), 1 зеленый светодиод (напряжение датчика в норме) |
| Тип управления | Кнопка RESET (холодный перезапуск) |
| Электрическое подключение | 2-контактное реле сигнализации, 5-контактные разъемы для сетевого питания, защитное заземление, входной датчик 24 В постоянного тока |
| Сопротивление изоляции | ≥ 100 МОм первичный/заземляющий, ≥ 100 МОм первичный/вторичный |
| Масса | 0,36 кг |
Экологические характеристики :
| Особенность | Спецификация |
|---|---|
| Устойчивость к микроперерывам | 1 мс |
| Диэлектрическая прочность | 1500 В первичное/вторичное (логика модуля ввода-вывода, питание модуля ввода-вывода, процессор) |
| Устойчивость к вибрации | 3 гн |
| Ударопрочность | 30 гран |
| Степень защиты интеллектуальной собственности | IP20 |
| Температура окружающего воздуха (эксплуатация) | 0…60 °С |
| Температура окружающего воздуха (хранение) | -40…85 °С |
| Относительная влажность | 5…95 % при 55 °C без конденсации |
| Рабочая высота | 0...2000 м (0...5000 м с коэффициентом снижения) |
Сертификаты и стандарты :
| Особенность | Спецификация |
|---|---|
| Сертификация продукции | Торговый флот, CSA, UL, CE, RCM, EAC |
| Директивы по соблюдению норм | 2014/35/ЕС (Директива по низкому напряжению), 2014/30/ЕС (ЭМС), 2012/19/ЕС (WEEE) |
| Стандарты | EN 61131-2, EN 61000-6-4, EN 61000-6-2, EN 61010-2-201 |
| Соответствие RoHS | Да |
| Китайский регламент RoHS | Да |
| Не содержит ртути | Да |
| Подлежит вторичной переработке | Да |
Основные характеристики :
- Несколько выходов питания : питание датчиков постоянного тока 24 В , модулей ввода-вывода и процессоров с отдельным выделенным питанием для каждого.
- Защита от пусковых токов и короткого замыкания : обеспечивает стабильность системы благодаря встроенной защите от перегрузки по току, перенапряжения и короткого замыкания.
- Высокий показатель среднего времени безотказной работы : надежность 4,3 миллиона часов для длительной работы в сложных промышленных условиях.
- Светодиодные индикаторы состояния : визуальные диагностические индикаторы для определения состояния напряжения как стойки , так и датчика.
- Прочная конструкция, устойчивая к воздействию окружающей среды : устойчива к вибрации , ударам и способна работать на больших высотах (до 5000 метров ).
