Product Description
🔹 Обзор продукта
|
Категория |
Подробности |
|---|---|
|
Производитель |
General Electric (GE Multilin) |
|
Модель/Номер детали |

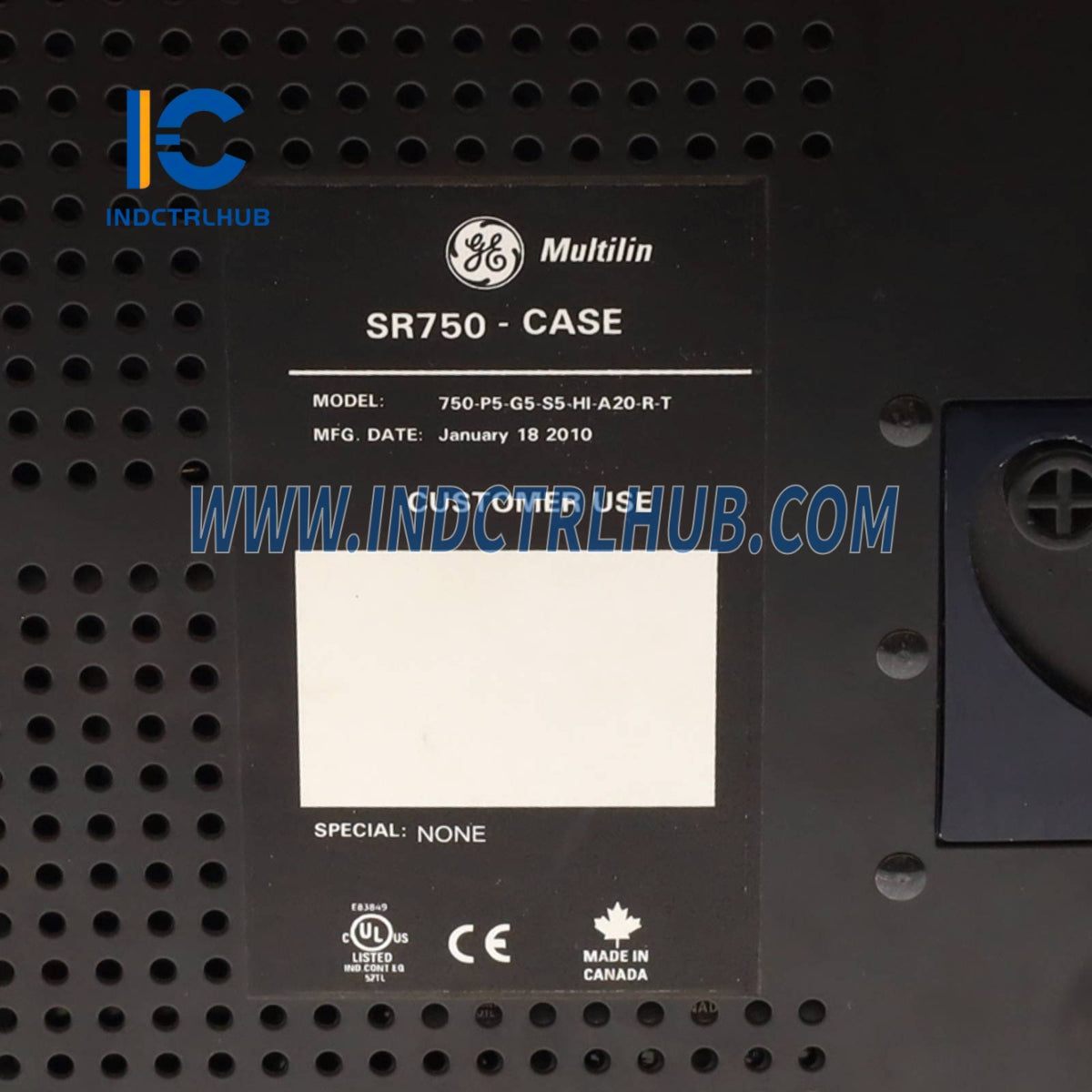

750-P5-G5-S5-HI-A20-R-T |
|
Описание |
Реле управления фидерами, предназначенное для защиты, контроля и мониторинга распределительных фидеров в средах DCS. |
|
Основные характеристики |
Высокоскоростная защита, программируемые настройки, 8x 4–20 мА выходов, улучшенный дисплей, красный светодиод закрытого выключателя, контроль катушки срабатывания, Ethernet |
🔹 Технические характеристики
|
Спецификация |
Подробности |
|---|---|
|
Модель |
750-P5-G5-S5-HI-A20-R-T |
|
Тип продукта |
Реле управления подачей (серия SR750) |
|
Входной фазовый ток |
5 A (обозначение P5) |
|
Вход токов заземления |
5 Нулевая последовательность (обозначение G5) |
|
Чувствительный вход на землю |
5 A (обозначение S5) |
|
Управлять мощностью |
Высокий (HI): 88–300 VDC / 70–265 VAC, 48–62 Гц |
|
Аналоговые выходы |
8 × 4–20 мА выходов (обозначение A20) |
|
Светодиодный индикатор «Выключатель закрыт» |
Красный светодиодный индикатор (обозначение R) |
|
Ethernet |
10Base-T (обозначение T) |
|
Порты связи |
RS232 (спереди), RS485/RS422 (сзади), Ethernet RJ45 |
|
Рабочая температура |
-40°C до 60°C (-40°F до 140°F) |
|
Масса |
Приблизительно 4.5 кг (10 фунтов) в корпусе SR750 |
🔹 Внешние параметры подключения
|
Тип соединения |
Подробности |
|---|---|
|
Поддерживаемые соединения |
RS232 (спереди) для программного обеспечения EnerVista, RS485/RS422 (сзади) для сетевых реле, Ethernet 10Base-T (RJ45) |
🔹 Функциональные особенности
|
Особенность |
Подробности |
|---|---|
|
Защита |
Перегрузка, замыкание на землю, чувствительное замыкание на землю, отказ автоматического выключателя, пониженное напряжение, повышенное напряжение, частота |
|
Мониторинг |
Измерение (V, I, f), счетчики срабатываний, состояние выключателя, ток дуги, запись событий |
|
Программное обеспечение |
EnerVista 750 для конфигурации, диагностики и отслеживания событий в реальном времени |
|
Монтаж |
Выдвижной корпус SR750; совместим с стандартными 19-дюймовыми стойками |
🔹 Модель и Конфигурация
|
Категория |
Подробности |
|---|---|
|
Базовая модель |
750 |
|
Конфигурация |
P5: 5 A фазные трансформаторы тока G5: 5 A заземляющие трансформаторы тока S5: 5 A чувствительные заземляющие трансформаторы тока HI: Высокая контрольная мощность A20: 8 × 4–20 мА выходов R: Красный светодиод T: Ethernet |
