Product Description
🔹 Обзор продукта
|
Категория |
Подробности |
|---|---|
|
Производитель |
General Electric (GE Multilin) |
|
Модель/Номер детали |

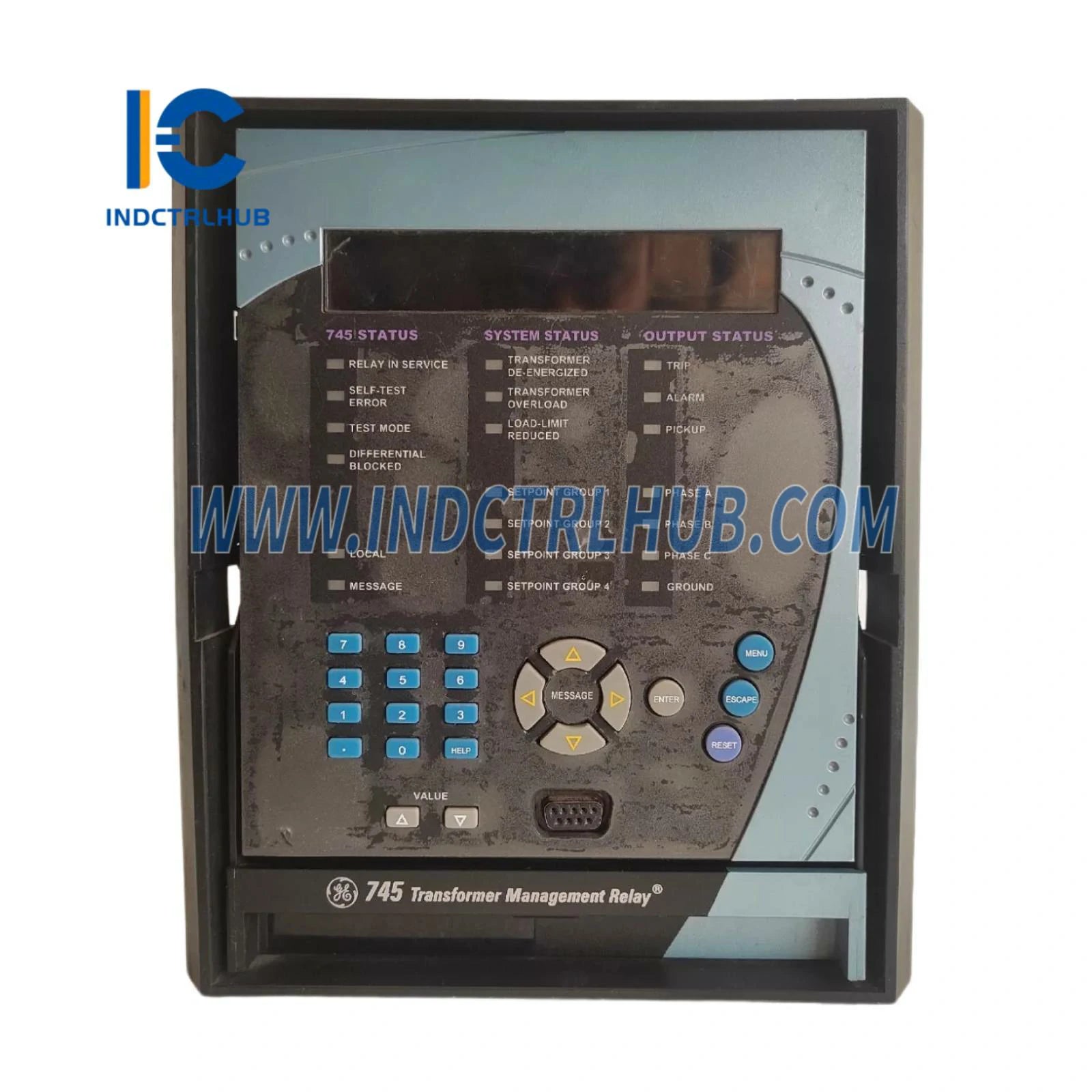

745-W2-P5-G5-HI |
|
Описание |
Реле защиты трансформаторов, разработанное для высокоскоростной защиты малых и крупных трансформаторов. Поддерживает два обмотки на фазу, продвинутые алгоритмы защиты и интеграцию с программным обеспечением EnerVista от GE. |
|
Основные характеристики |
Высокоскоростная дифференциальная защита, гармоническое ограничение, блокировка перенапряжения, готовность Vnet/IP, порты RS232/RS485, поддержка EnerVista 745 |
🔹 Технические характеристики
|
Спецификация |
Подробности |
|---|---|
|
Модель |
745-W2-P5-G5-HI |
|
Тип продукта |
Реле защиты трансформатора |
|
Обмотки на фазу |
2 (W2) |
|
Входной фазовый ток |
5 A (P5 для обоих обмоток) |
|
Вход токов заземления |
5 A (G5 для обоих обмоток) |
|
Управлять мощностью |
Высокий (HI): 90–300 VDC / 70–265 VAC, 48–62 Гц |
|
Порты связи |
RS232 (спереди), RS485/RS422 (сзади), опциональный Ethernet |
|
Рабочая температура |
-40°C до 60°C (-40°F до 140°F) |
|
Масса |
Прибл. 4,8 кг (10,6 фунтов) с корпусом серии SR |
🔹 Внешние параметры подключения
|
Тип соединения |
Подробности |
|---|---|
|
Поддерживаемые соединения |
RS232 для локального подключения ПК (EnerVista 745), RS485/RS422 для соединенных последовательно реле, опциональный Ethernet |
🔹 Функциональные особенности
|
Особенность |
Подробности |
|---|---|
|
Защита |
Процентное дифференциальное, превышение тока, частота, ограниченная земляная неисправность, переэкситация |
|
Мониторинг |
Перегрузка трансформатора, полное гармоническое искажение (ПГИ), индивидуальные гармоники |
|
Программное обеспечение |
EnerVista 745 для конфигурации, диагностики, захвата форм волн и удаленного мониторинга |
|
Монтаж |
Выдвижной стиль в корпусе серии SR; подходит для стандартных 19-дюймовых стоек |
🔹 Модель и Конфигурация
|
Категория |
Подробности |
|---|---|
|
Базовая модель |
745 |
|
Конфигурация |
W2: 2 обмотки/фазаP5: 5 А фазные трансформаторы токаG5: 5 А трансформаторы тока заземленияHI: Вход высокого управляющего питания |
