Подробная информация о продукте
| Производитель
|
Бентли Невада
|
| Модель/Номер детали
|
176449-05
|
| Описание
|

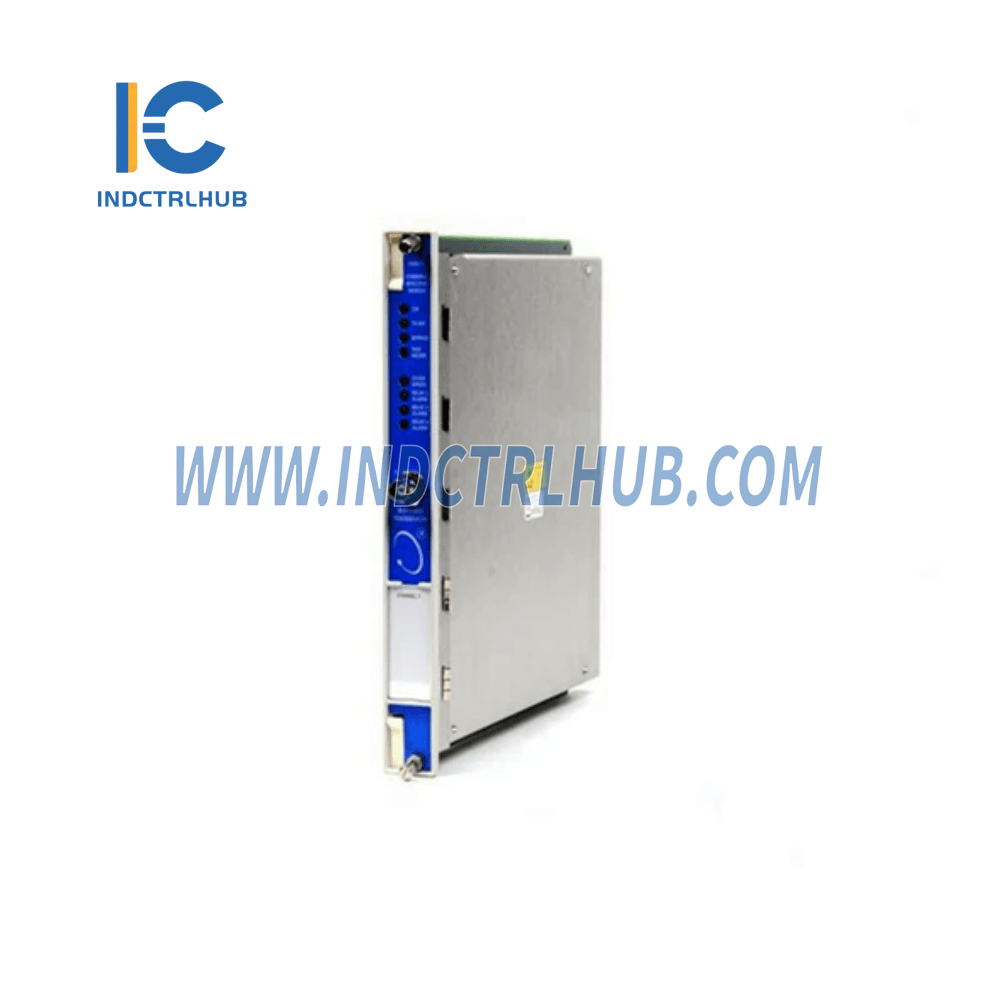

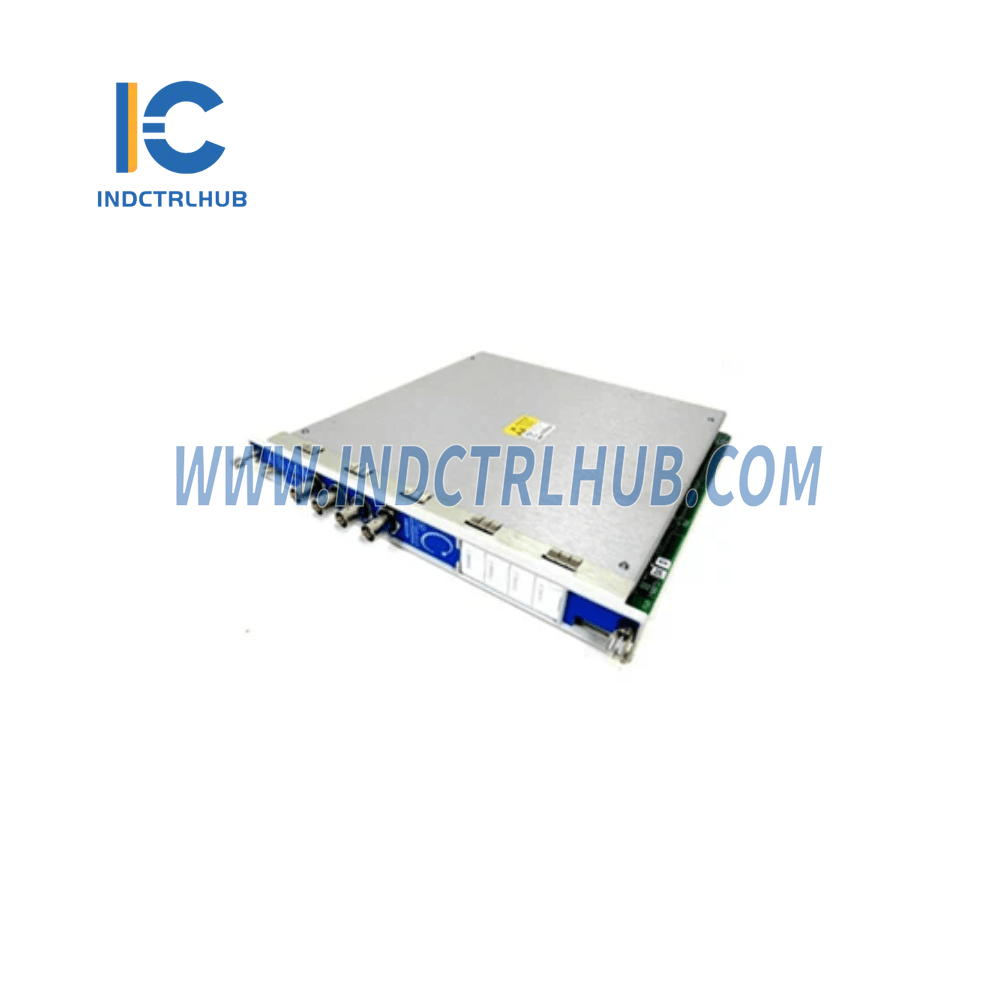

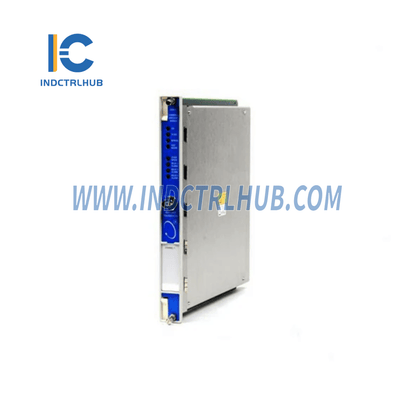

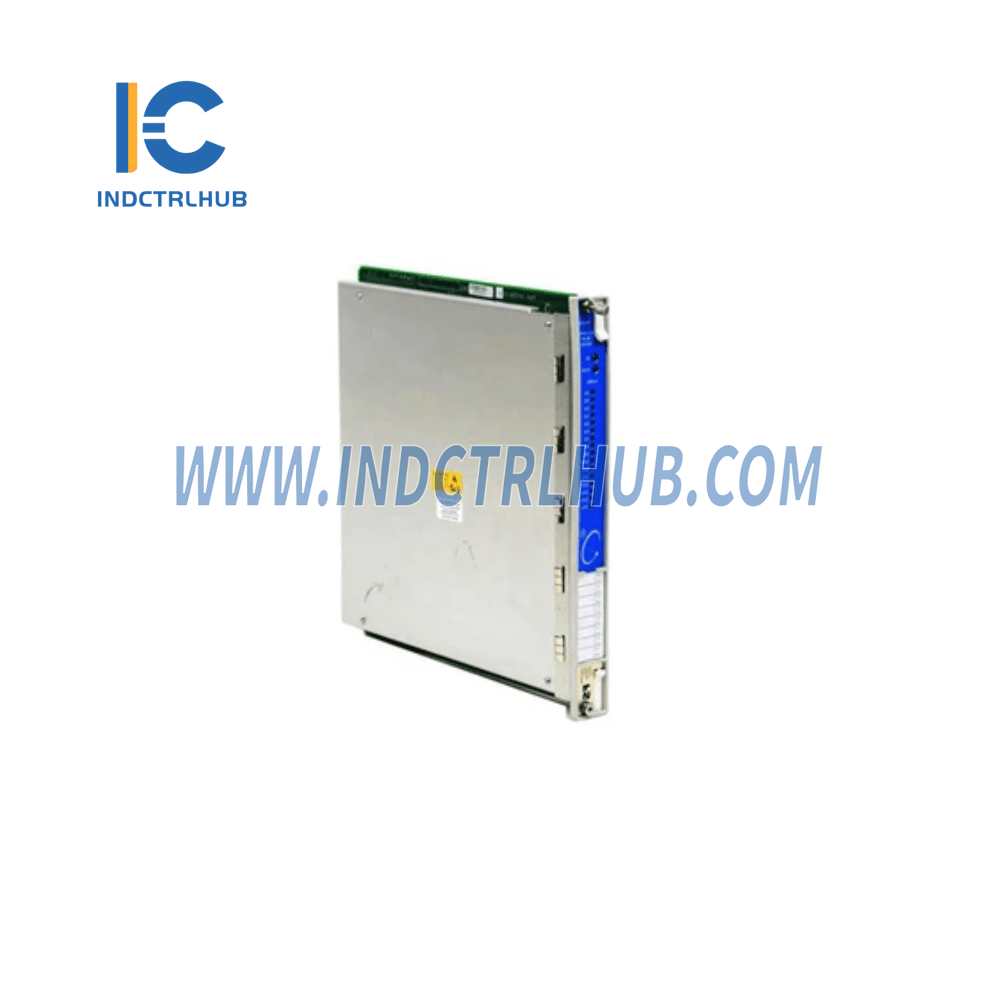

3500/64M Динамический монитор давления
|
Описание
Динамический монитор давления 3500/64M — это однослотовый четырехканальный модуль, предназначенный для мониторинга динамического давления в реальном времени. Он принимает входные данные от высокотемпературных датчиков давления, обрабатывает эти данные и выдает сигналы тревоги на основе заданных пользователем уставок. Этот модуль обеспечивает как защиту оборудования, так и операционную аналитику, что делает его идеальным для критически важных промышленных применений.
Основные характеристики
| Особенность
|
Описание
|
| Каналы
|
Одновременно отслеживает до четырех каналов . |
| Динамический мониторинг давления
|
Предоставляет одну измеряемую переменную на канал: динамическое давление полосы пропускания . |
| Параметры конфигурации
|
Частоты среза полосы пропускания и режекторный фильтр регулируются с помощью программного обеспечения 3500 Rack Configuration Software . |
| Функции будильника
|
Постоянно сравнивает контролируемые параметры с заданными значениями. |
| Выходной сигнал рекордера
|
Выводит данные для интеграции с системами управления. |
Входы
| Атрибут
|
Подробности
|
| Сигнал
|
Принимает от 1 до 4 сигналов датчиков давления . |
| Входное сопротивление
|
3-проводной: 10 кОм
|
| Чувствительность
|
Динамическое давление: 100 мВ/фунт/кв. дюйм (1,45 мВ/мбар)
|
Выходы
| Тип вывода
|
Описание
|
| Светодиоды на передней панели
|
Светодиод OK : Индикатор рабочего состояния. |
|
Светодиод TX/RX : индикатор состояния связи. |
|
Светодиод байпаса : указывает на то, что модуль находится в режиме байпаса. |
| Выходной сигнал рекордера
|
Предоставляет данные для приложений системы управления. |
Физические характеристики
Модуль монитора (основная плата)
| Атрибут
|
Подробности
|
| Размеры
|
241,3 мм x 24,4 мм x 241,8 мм (9,50 дюйма x 0,96 дюйма x 9,52 дюйма) |
| Масса
|
0,82 кг (1,8 фунта)
|
Модули ввода/вывода
| Атрибут
|
Небарьерный
|
С барьером
|
| Размеры
|
241,3 мм x 24,4 мм x 99,1 мм
|
241,3 мм x 24,4 мм x 163,1 мм
|
| Масса
|
0,20 кг (0,44 фунта)
|
0,46 кг (1,01 фунта) |
Информация о заказе
| Модуль динамического давления
|
3500/64-АА-ВВ
|
| A: Тип модуля ввода-вывода
|
01: Модуль ввода-вывода с внутренним завершением
|
|
02: Модуль ввода-вывода с внешним подключением
|
| B: Одобрение агентства
|
00: Нет
|
|
01: cNRTLus (Класс I, Подразделение 2)
|
|
02: ATEX / IECEx / CSA (класс I, зона 2)
|
