Product Description

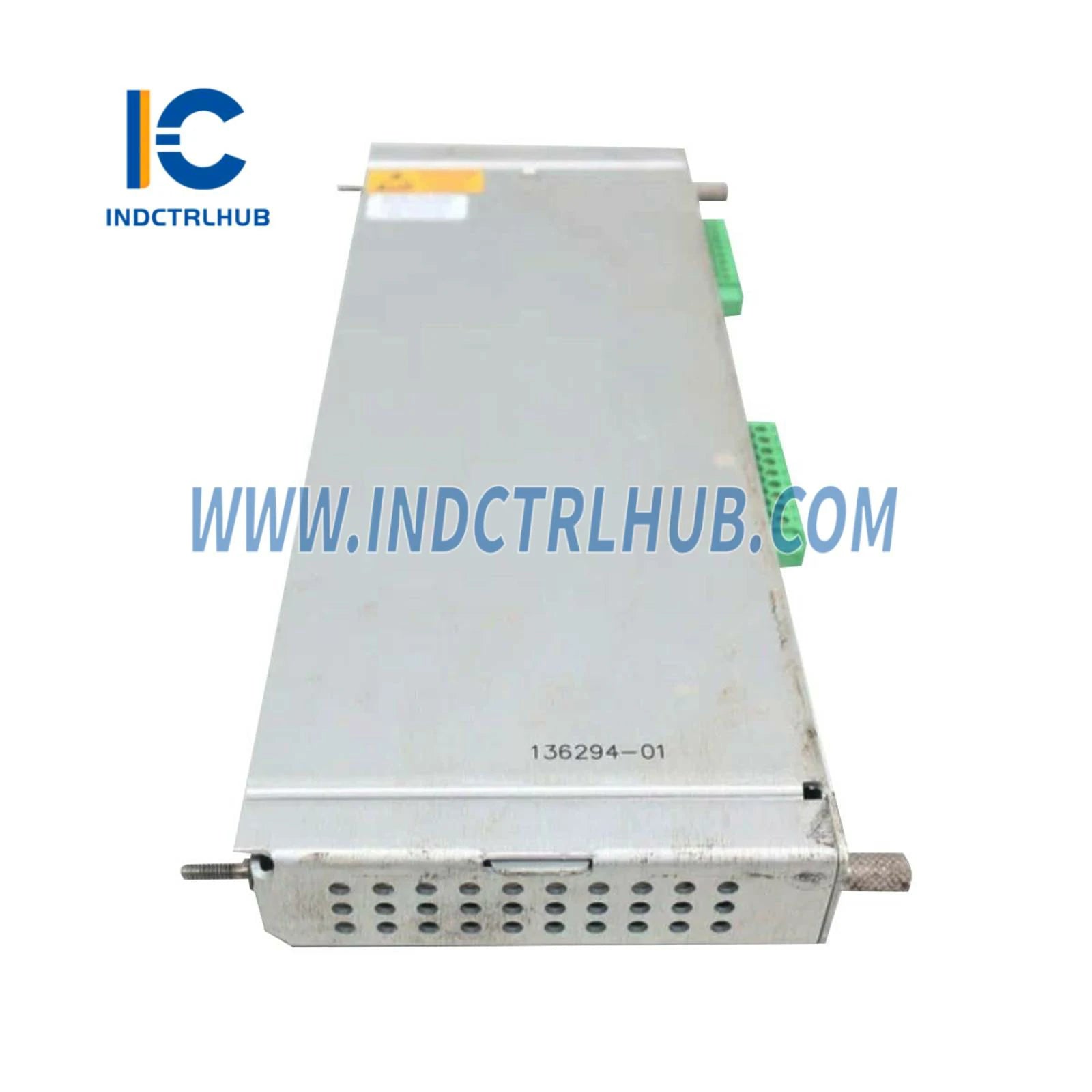

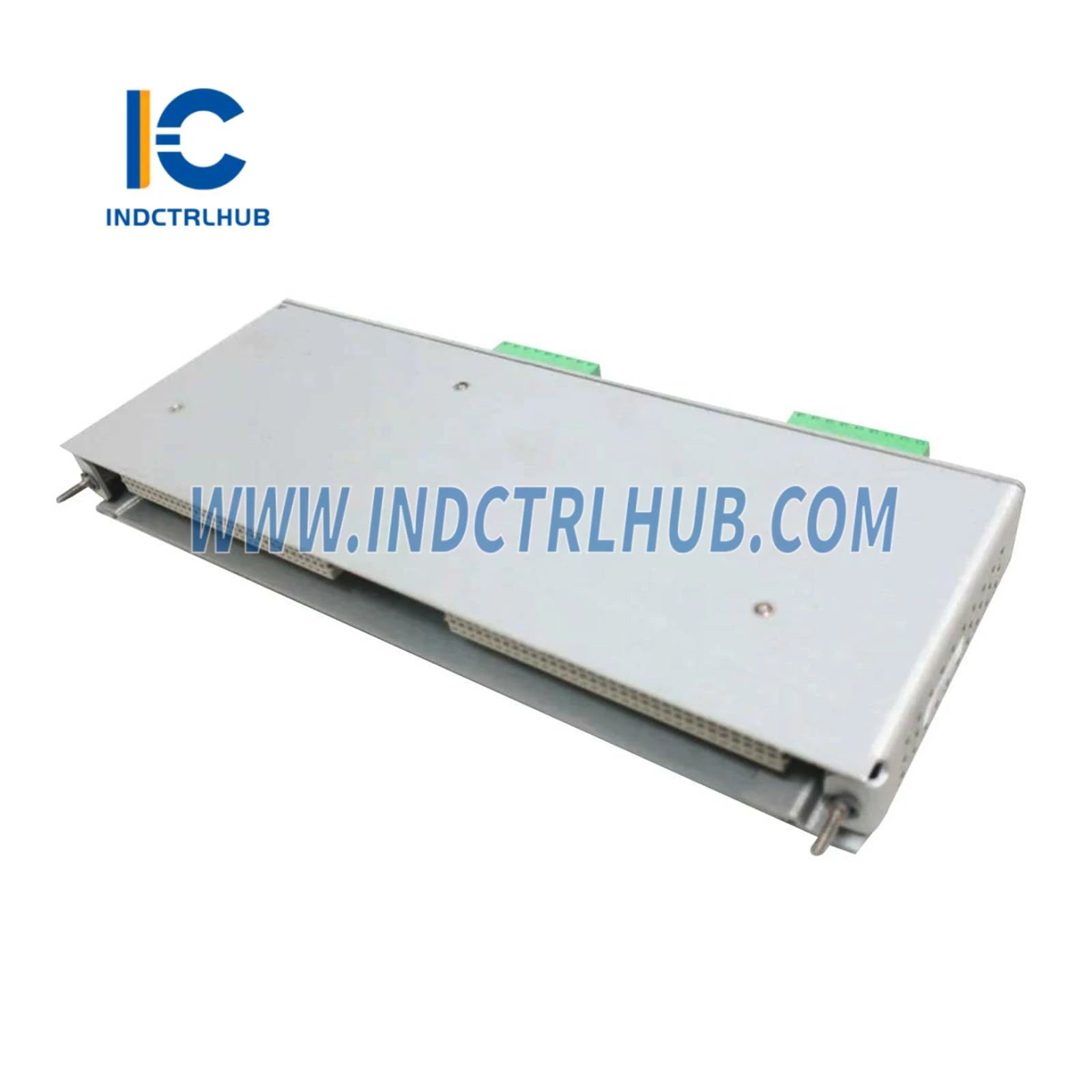

Информация о продукте: Изолированный модуль ввода-вывода Bently Nevada 3500/62
| Производитель
|
Бентли Невада (Бизнес Бейкера Хьюза) |
| Ряд
|
3500/62 |
| Модель/Номер детали
|

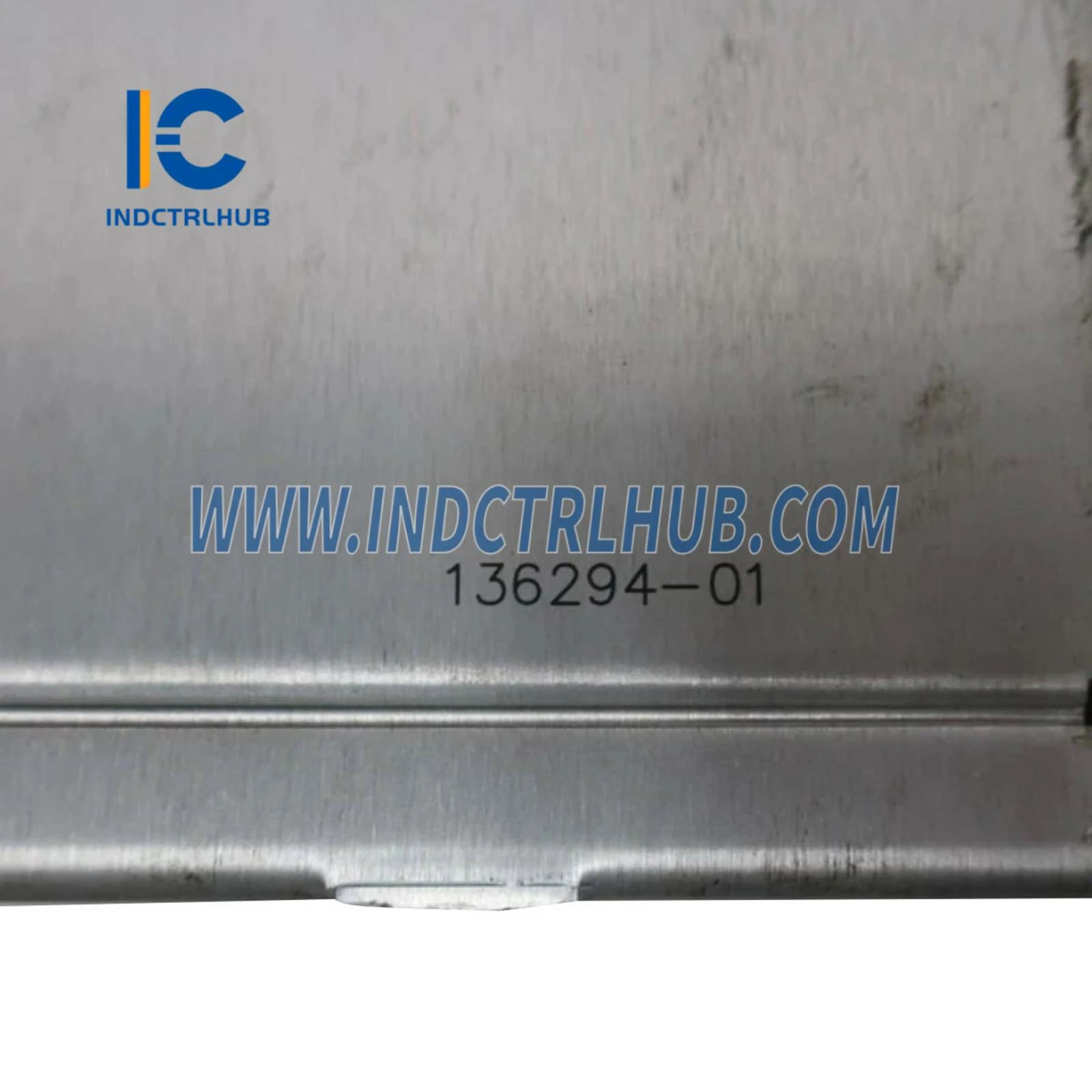

136294-01 |
| Тип модели
|
Изолированный модуль ввода-вывода |
Общее описание
Монитор технологических переменных 3500/62 — это 6-канальный монитор , предназначенный для непрерывного мониторинга критических параметров машины, таких как давление, расход, температура и уровень. Этот модуль обрабатывает входные сигналы, включая токовые входы от +4 до +20 мА и пропорциональные входы напряжения от -10 В пост. тока до +10 В пост. тока . Затем условные сигналы сравниваются с программируемыми пользователем уставками сигнализации для обеспечения безопасной и оптимальной работы машины.
Основные характеристики
| Спецификация
|
Подробности
|
| Входы сигнала
|
|
| +/-10 В пост. тока Ввод/вывод
|
-10 В пост. тока до +10 В пост. тока |
| 4-20 мА барьерный ввод-вывод
|
4-20 мА постоянного тока |
| 4-20 мА Изолированный ввод-вывод
|
4-20 мА постоянного тока |
| Соответствие напряжению (барьер ввода-вывода 4-20 мА)
|
13,66 В |
| Изоляция (только изолированный ввод-вывод 4–20 мА)
|
500 Вольт |
| Входное сопротивление (+/-10 В вход/выход)
|
1 МОм |
| Входное сопротивление (4-20 мА барьерный ввод-вывод и изолированный ввод-вывод) |
50 Ом |
| Потребляемая мощность
|
7,0 Вт (типично) |
| Питание внешнего преобразователя (только внутренний барьер ввода-вывода)
|
+24 В пост. тока ± 5% при 250 мА макс. (предохранитель) |
Экологические ограничения
| Спецификация
|
Подробности
|
| Рабочая температура
|
-30°C до +65°C (-22°F до +149°F) с внутренним/внешним терминальным модулем ввода-вывода.
от 0°C до +65°C (от +32°F до +149°F) с модулем ввода-вывода с внутренним барьером (внутреннее подключение). |
| Температура хранения
|
от -40°C до +85°C (от -40°F до +185°F) |
| Влажность
|
95% без конденсации |
Размеры и вес
| Тип модуля
|
Размеры (В x Ш x Г)
|
Масса
|
| Модуль монитора
|
241,3 мм x 24,4 мм x 241,8 мм (9,50 дюйма x 0,96 дюйма x 9,52 дюйма) |
0,82 кг (1,8 фунта) |
| Модуль ввода-вывода (без барьеров)
|
241,3 мм x 24,4 мм x 99,1 мм (9,50 дюйма x 0,96 дюйма x 3,90 дюйма) |
0,20 кг (0,44 фунта) |
| Модуль ввода/вывода (с барьерами) |
241,3 мм x 24,4 мм x 99,1 мм (9,50 дюйма x 0,96 дюйма x 3,90 дюйма) |
0,46 кг (1,01 фунта) |
