Подробная информация о продукте
| Производитель | Бентли Невада |
|---|---|
| Ряд | 3500/45 |
| Модель/Номер детали | 176449-04 |
| Тип модели | Монитор положения |

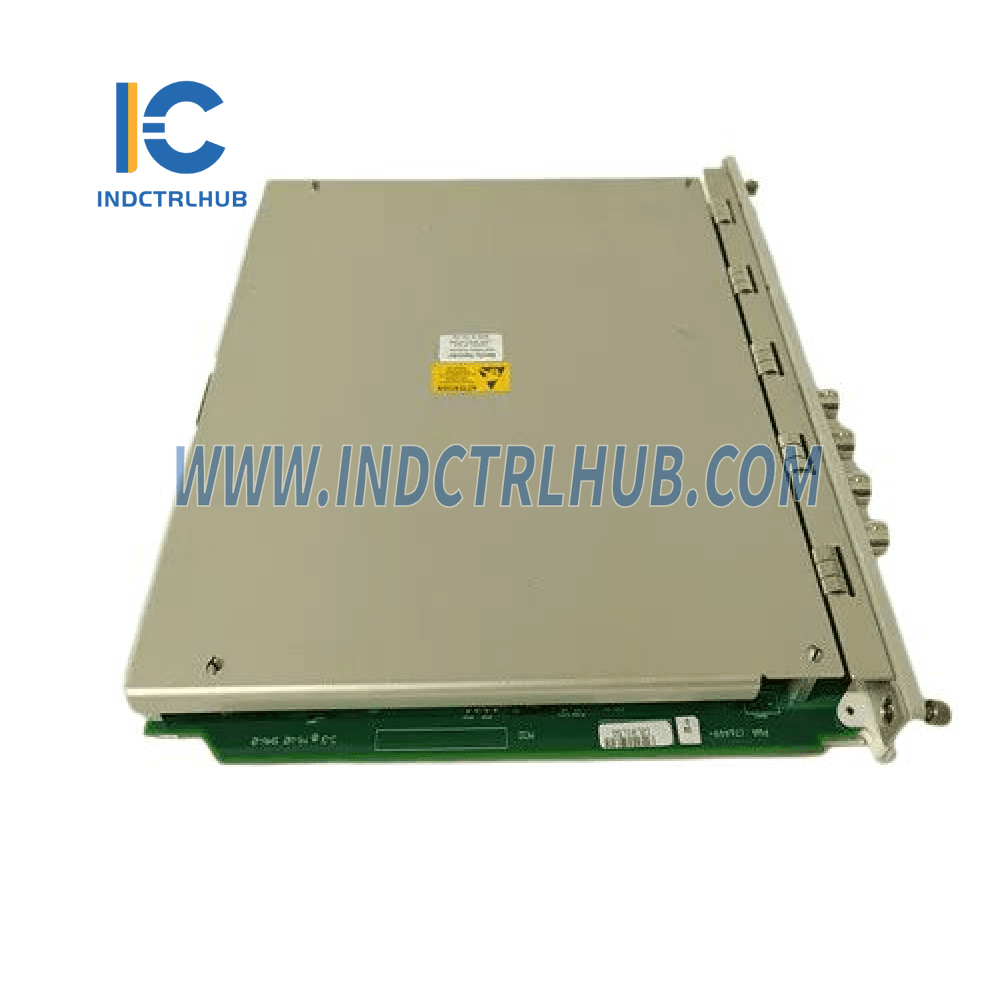

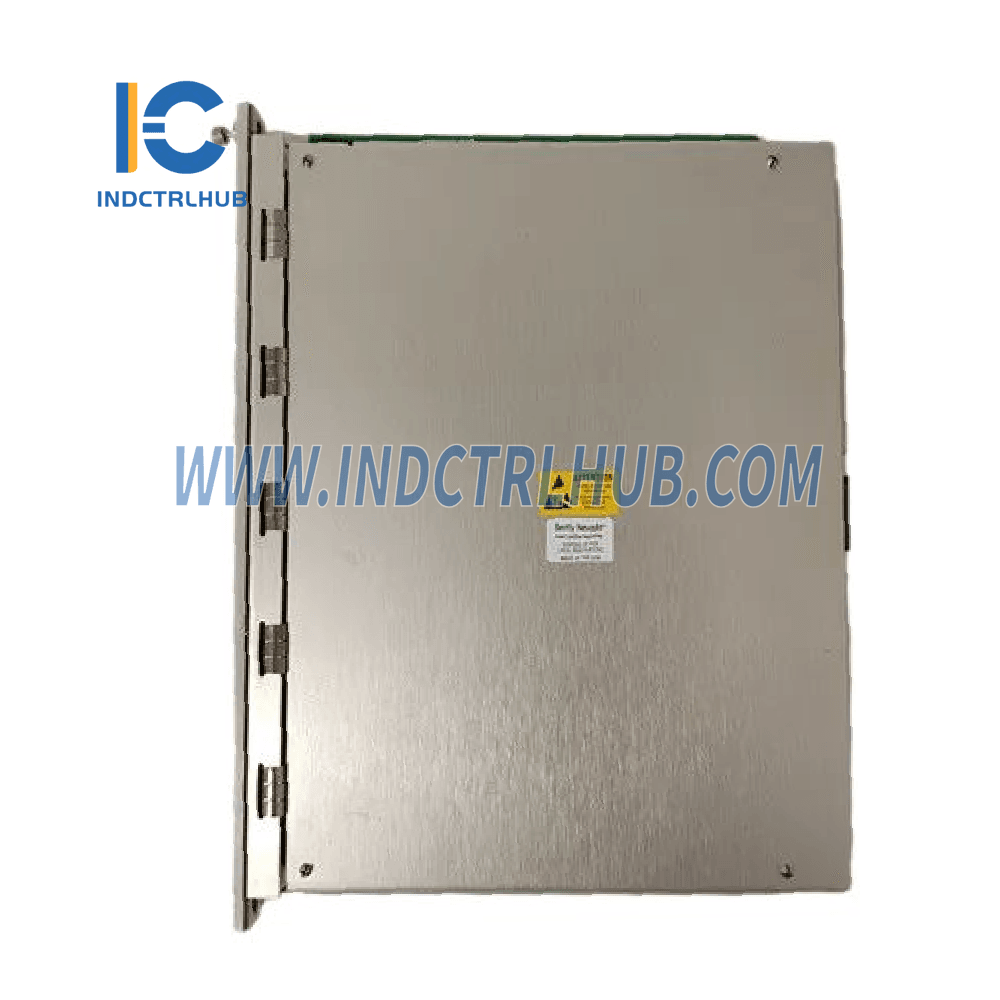

Описание
Монитор положения 3500/45 представляет собой четырехканальный модуль, предназначенный для приема входных данных от:
- Датчики приближения
- Датчики вращающегося положения (RPT)
- Линейно-регулируемые дифференциальные трансформаторы постоянного тока (DC LVDT)
- Линейно-регулируемые дифференциальные трансформаторы переменного тока (LVDT переменного тока)
- Поворотные потенциометры
Монитор обрабатывает входные сигналы и сравнивает их с программируемыми пользователем уставками сигнализации, чтобы обеспечить оптимальную производительность и безопасность оборудования.
Выходы

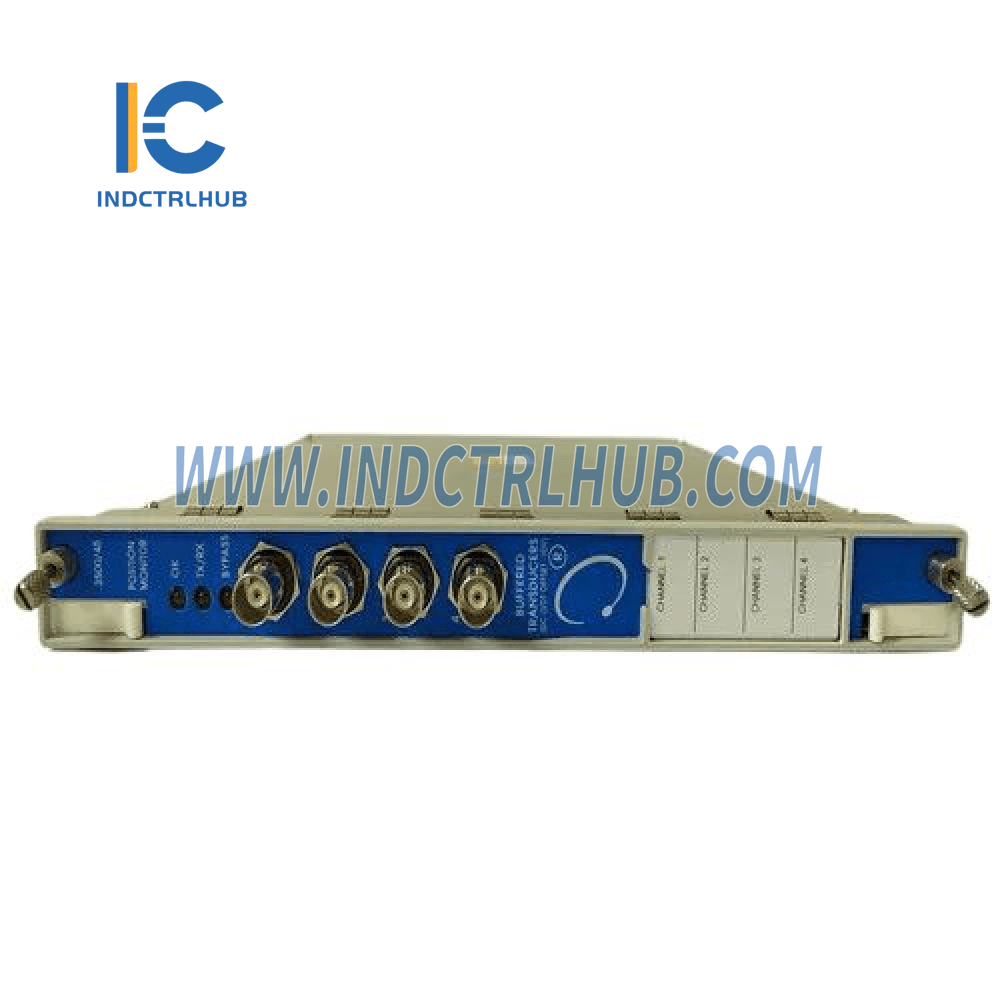

Светодиоды на передней панели
- Светодиод OK : горит, когда монитор работает правильно.
- Светодиод TX/RX : мигает во время связи с другими модулями в стойке 3500.
- Светодиодный индикатор обхода : указывает на то, что монитор находится в режиме обхода.
Требования к прошивке и программному обеспечению
Для интеграции монитора положения 3500/45 в существующую систему 3500 требуются следующие версии прошивки и программного обеспечения:
- Прошивка RIM 3500/20 : Rev. G или более поздняя
- Программное обеспечение для конфигурации 3500 : версия 2.41 или более поздняя
- 3500 Сбор данных : версия 2.20 или более поздняя
- Дисплей оператора 3500 : версия 1.20 или более поздняя
- Модуль интерфейса дисплея 3500/93 (135799-01) : прошивка версии G или более поздней
- Для положения клапана (с использованием RPT) : версия конфигурационного ПО 3.00 или выше
Физические характеристики
| Компонент | Размеры (В x Ш x Г) | Масса |
|---|---|---|
| Модуль основного монитора | 241,3 мм x 24,4 мм x 241,8 мм | 0,91 кг (2,0 фунта) |
| Модуль ввода/вывода | 241,3 мм x 24,4 мм x 99,1 мм | 0,20 кг (0,44 фунта) |
Информация о заказе
| Номер детали монитора положения | 3500/45-АА-ВВ |
|---|---|
| A: Тип модуля ввода-вывода | |
| 01 | Модуль ввода/вывода положения с внутренними клеммами (Proximitor, RPT, DC LVDT) |
| 02 | Модуль ввода/вывода положения с внешними терминалами (Proximitor, RPT, DC LVDT) |
| 05 | Модуль ввода/вывода положения AC LVDT с внутренними клеммами |
| 06 | Модуль ввода/вывода положения AC LVDT с внешними терминалами |
| B: Одобрение агентства | |
| 00 | Никто |
| 01 | cNRTLus (Класс 1, Подразделение 2) |
| 02 | ATEX / IECEx / CSA (класс 1, зона 2) |
