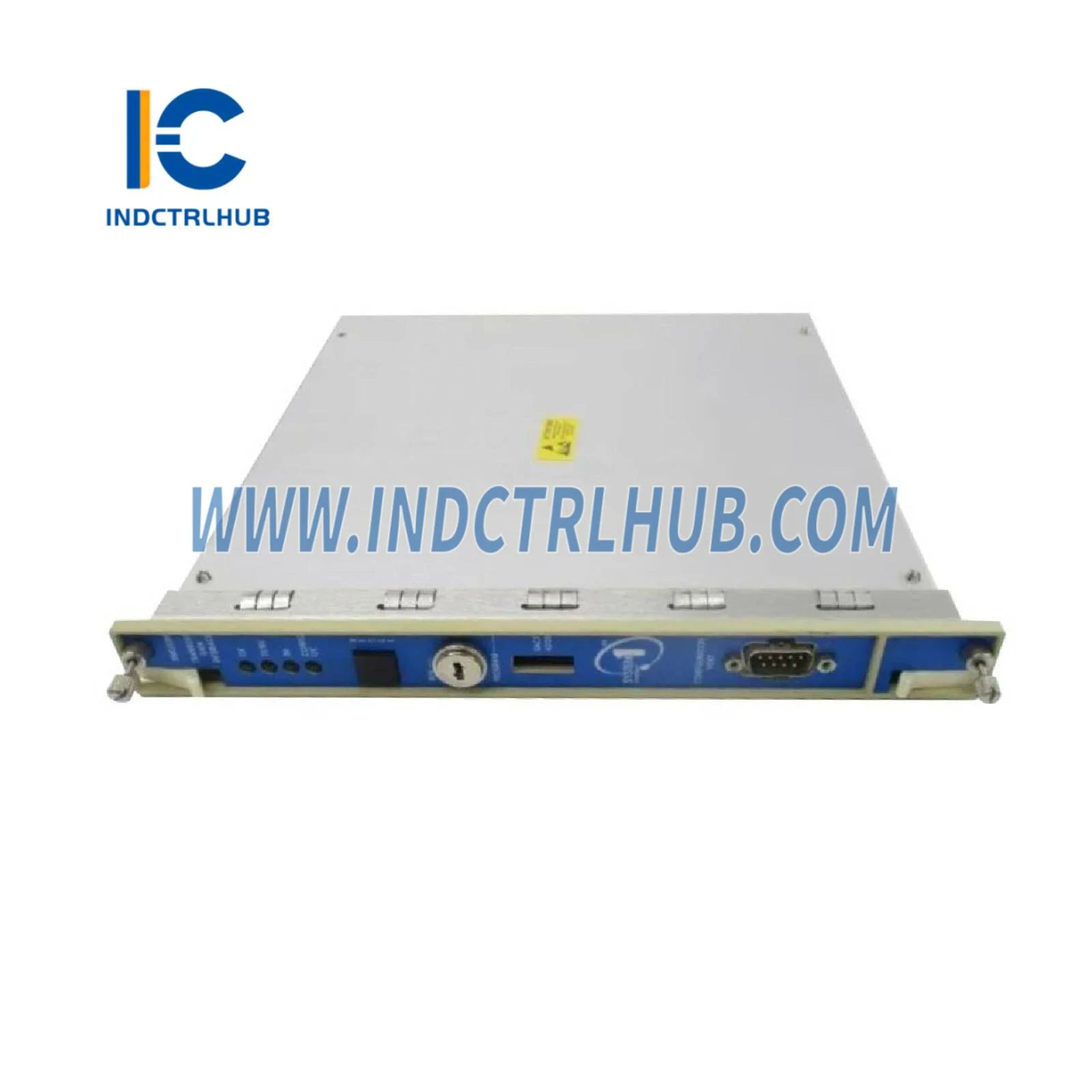

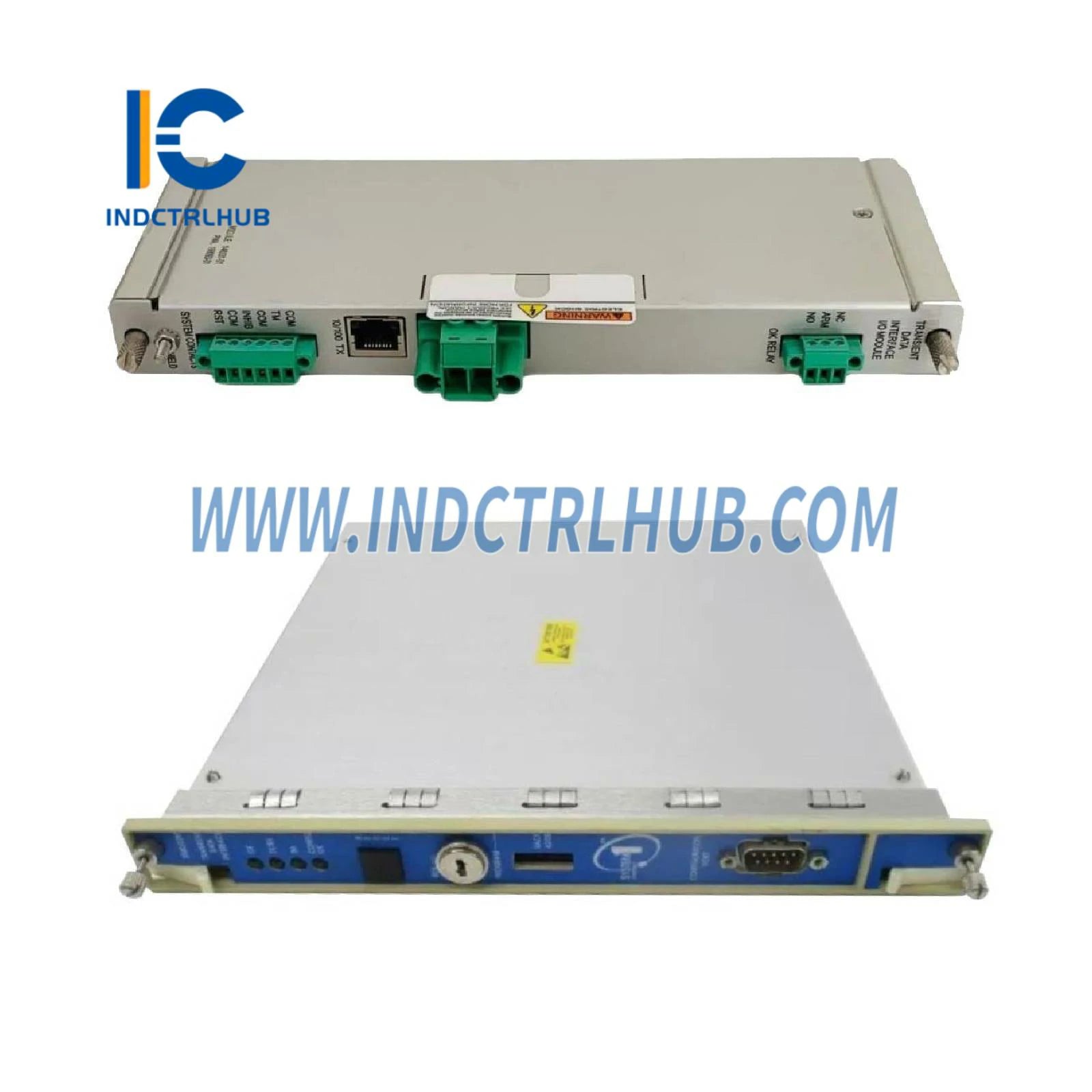

Bently Nevada 3500/22M 288055-01+146031-01 Интерфейсный модуль переходных данных

Bently Nevada 3500/22M 288055-01+146031-01 Интерфейсный модуль переходных данных

  • Manufacturer: Bently Nevada

  • Product No.: 3500/22M 288055-01+146031-01

  • Condition:В наличии: 1000

  • Product Type: Модуль интерфейса переходных данных

  • Product Origin: USA

  • Payment: T/T, Western Union

  • Weight: 910g

  • Shipping port: Xiamen

  • Warranty: 12 months

  • Круглосуточная поддержка
  • Возврат в течение 30 дней
  • Быстрая доставка

Подробная информация о продукте

  • Производитель : Bently Nevada
  • Серия : 3500/22М
  • Модель/Номер детали : 3500/22M 288055-01 + 146031-01
  • Тип модели : Модуль интерфейса переходных данных

Запчасти

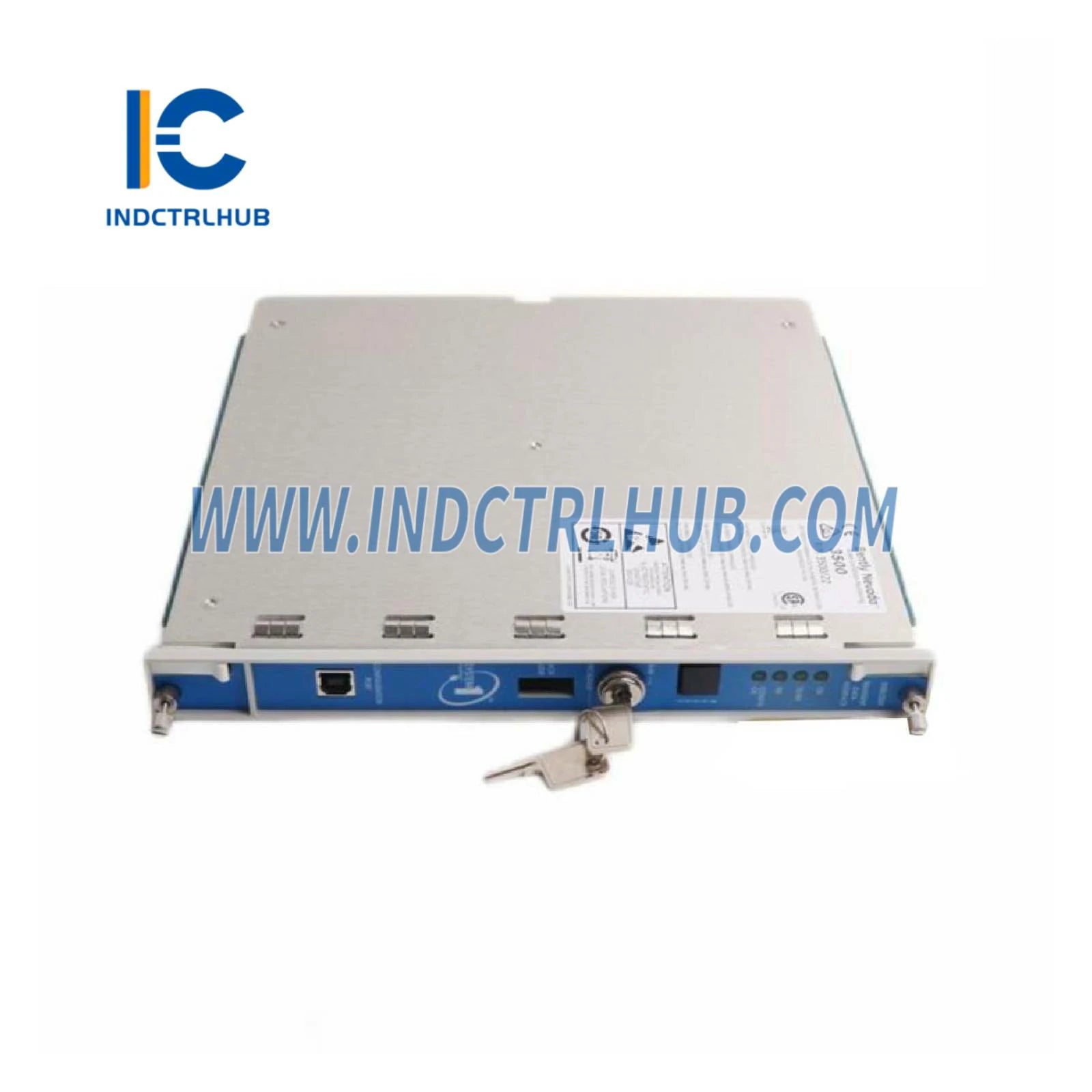

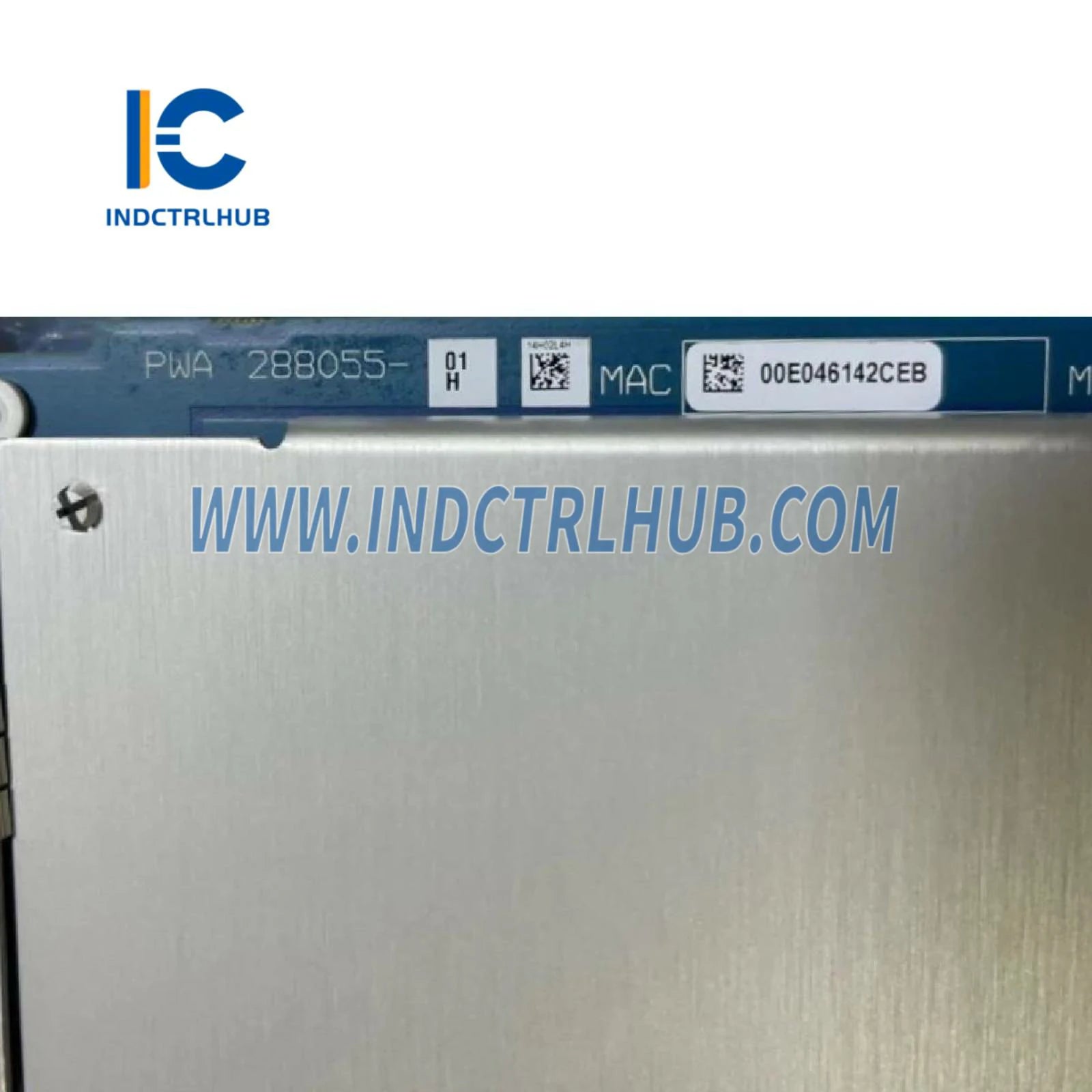

  • 288055-01 : Стандартный модуль интерфейса переходных данных с USB-кабелем

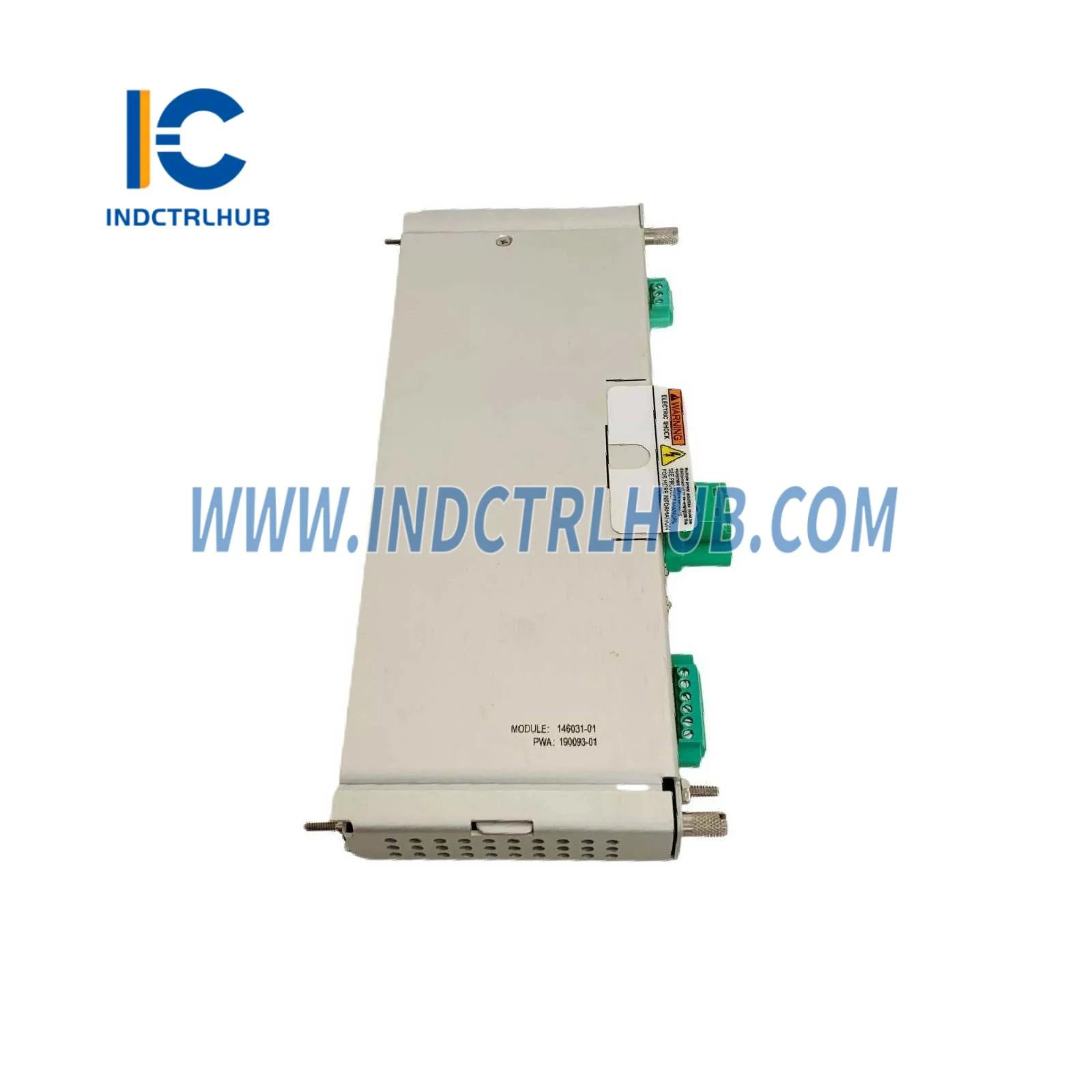

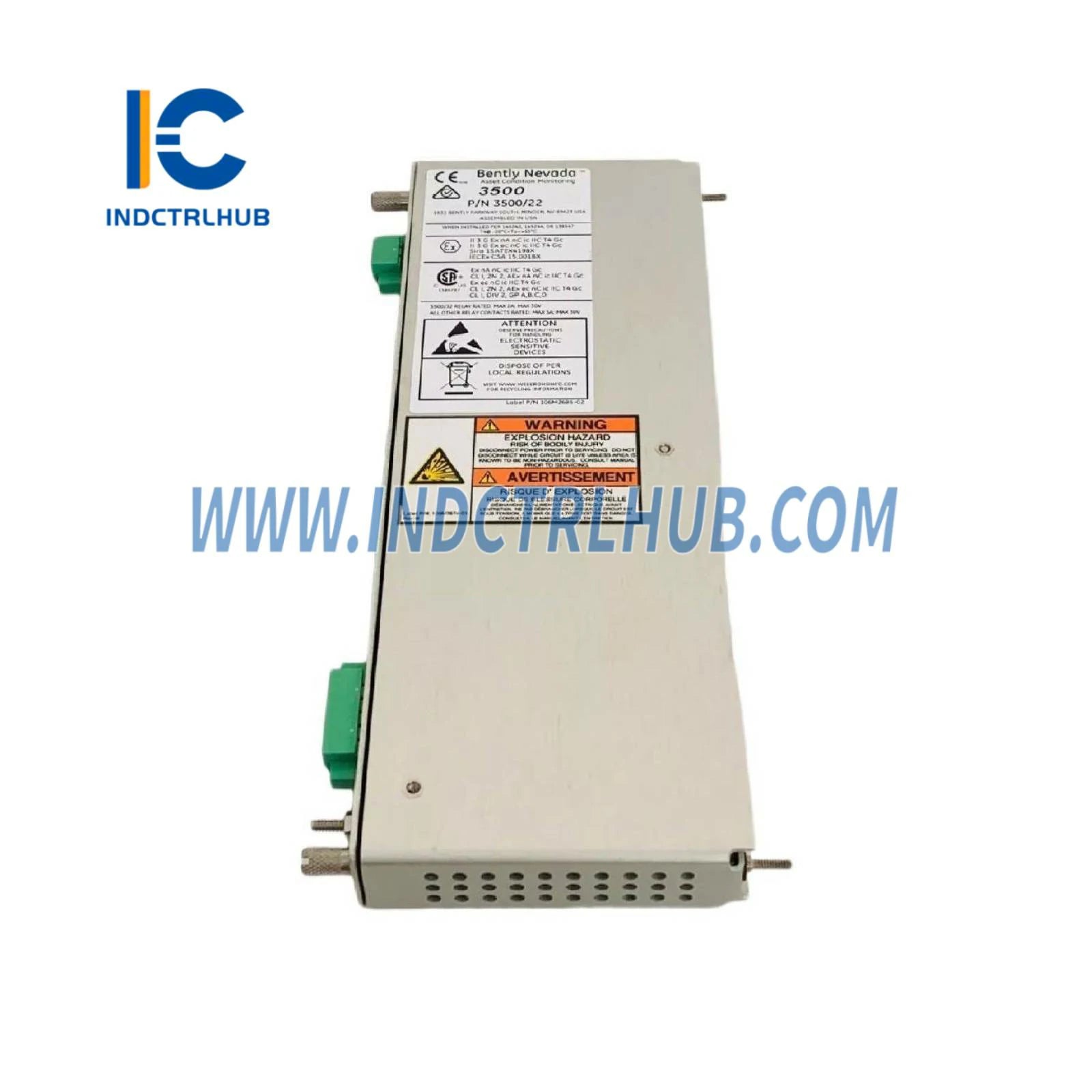

  • 146031-01 : Модуль ввода-вывода 10Base-T/100Base-TX

Описание

Интерфейс данных переходных процессов 3500/22M (TDI) — это интерфейс между системой мониторинга 3500 и совместимым программным обеспечением. Он работает с программным обеспечением System 1 Condition Monitoring and Diagnostic , а также с программным обеспечением конфигурации системы 3500. TDI объединяет функциональность модуля интерфейса стойки 3500/20 (RIM) с возможностями сбора данных коммуникационного процессора, такого как TDXnet .

Общий вывод сигнала модуля ввода-вывода

Обе версии модуля ввода/вывода TDI теперь включают 2-контактный разъем. Он используется для подключения общего сигнала к одноточечному заземлению прибора для стойки. Селекторный переключатель на боковой стороне модуля ввода питания (PIM) должен быть установлен в положение "HP", чтобы изолировать общий сигнал от заземления шасси.

Статические значения данных

  • TDI будет собирать статические значения, включая значения, измеренные мониторами.
  • Для каждой точки предоставлены четыре статических значения nX. Для каждого значения возвращаются амплитуда и фаза.

Коммуникации

Протоколы

  • Протокол хоста BN : для связи с программным обеспечением конфигурирования 3500, программным обеспечением сбора данных 3500 и программным обеспечением отображения 3500.
  • Протокол BN TDI : для связи с программным обеспечением мониторинга и диагностики состояния Системы 1.

10Base-T / 100Base-TX Ethernet I/O коммуникации

  • Стандарты Ethernet: 10Base-T и 100Base-TX, соответствующие IEEE802.3 .
  • Поддерживаемые протоколы: протокол BN Host и протокол BN TDI с использованием Ethernet TCP/IP.
  • Тип подключения : RJ-45 (типа телефонного разъема) для кабеля Ethernet 10Base-T/100Base-TX.
  • Длина кабеля : максимум 100 метров (328 футов).

100 Base-FX Ethernet I/O-коммуникации

  • Стандарт Ethernet: оптоволоконный 100Base-FX, полнодуплексный многомодовый, соответствующий IEEE802.3u .
  • Поддерживаемые протоколы: протокол BN Host и протокол BN TDI с использованием Ethernet TCP/IP.
  • Тип подключения : оптоволоконный разъем MT-RJ Male для кабеля 100 Base-FX.
  • Длина кабеля : максимум 2000 метров (6560 футов), многомодовый оптоволоконный кабель.

Экологические ограничения

Особенность Спецификация
Рабочая температура -30°C до +65°C (-22°F до +149°F)
Температура хранения от -40°C до +85°C (от -40°F до +185°F)
Влажность 95%, без конденсации

Физические характеристики

Модуль TDI

Особенность Спецификация
Размеры (В x Ш x Г) 241,3 мм x 24,4 мм x 241,8 мм (9,50 дюйма x 0,96 дюйма x 9,52 дюйма)
Масса 0,91 кг (2,0 фунта)

Модули ввода/вывода

Особенность Спецификация
Размеры (В x Ш x Г) 241,3 мм x 24,4 мм x 99,1 мм (9,50 дюйма x 0,96 дюйма x 3,90 дюйма)
Масса 0,20 кг (0,44 фунта)

Информация о заказе

  • Модель : 3500/22M TDI модуль и ввод/вывод
  • Формат номера детали : 3500/22-AA-BB-CC

A: Тип интерфейса временных данных

Вариант Описание
01 Стандартный (используется для стандартных приложений мониторинга)

B: Тип модуля ввода-вывода

Вариант Описание
01 10Base-T/100Base-TX Ethernet
02 100Base-FX (оптоволоконный) Ethernet
03 10Base-T/100Base-TX Ethernet с позолоченными контактами реле OK
04 100Base-FX (оптоволоконный) Ethernet с позолоченными контактами реле OK

C: Одобрение агентства

Вариант Описание
00 Никто
01 CSA/NRTL/C (Класс 1, Раздел 2)
02 Мульти (CSA, ATEX, IECEx)
Просмотреть всю информацию
