Product Description
Обзор продукта

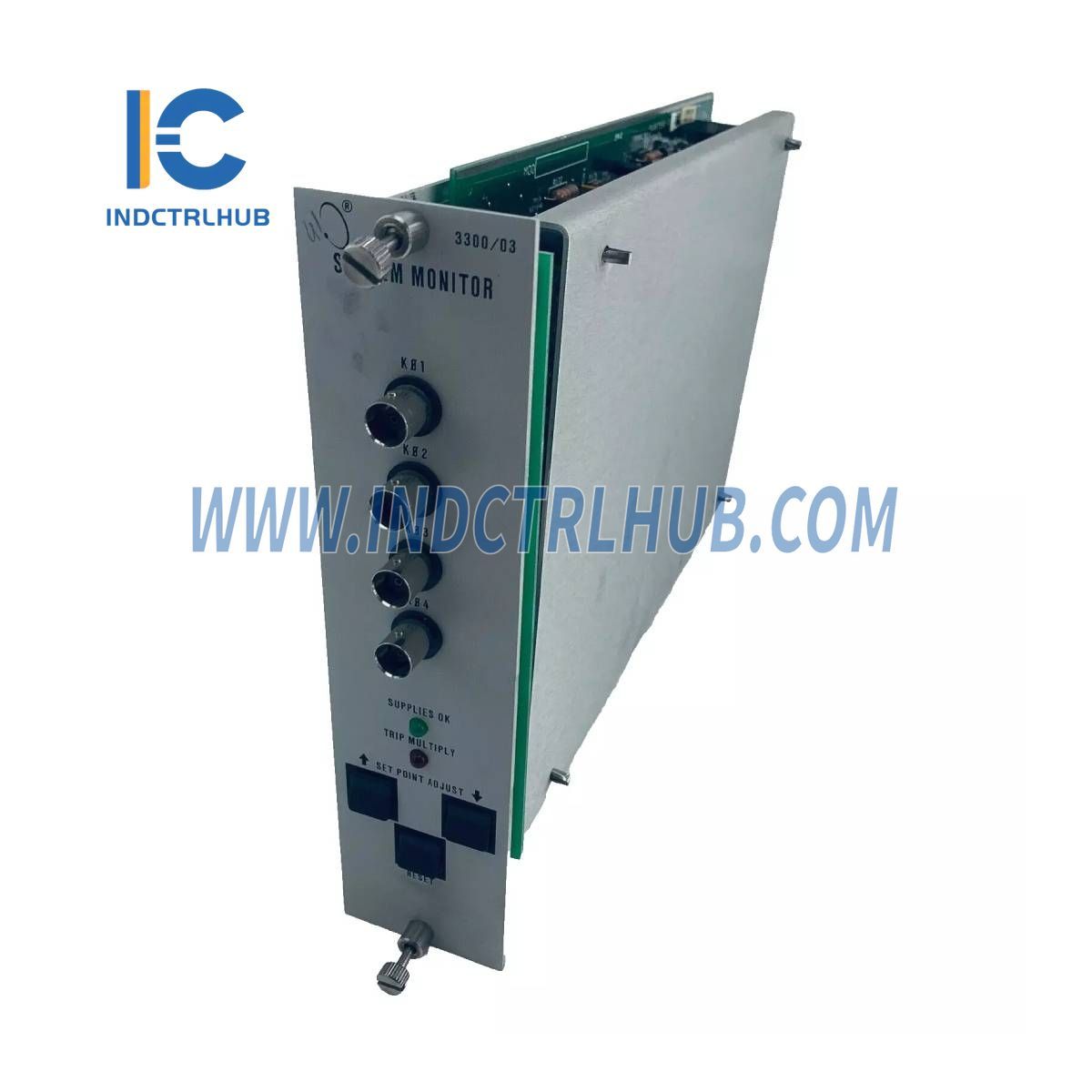

Bently Nevada 3300/03-01-00 — это системный монитор из серии 3300/03, разработанный для выполнения четырех ключевых функций в стойке монитора 3300. Он обеспечивает: - Функции, общие для всех мониторов в стойке, такие как настройка уставки сигнализации, питание Keyphasor®, оконечное устройство, кондиционирование и распределение, а также подтверждение сигнализации. Этот модуль обеспечивает централизованное управление и координацию задач мониторинга, повышая надежность и эффективность системы мониторинга 3300.
Техническая информация
| Элемент | Технические характеристики |
|---|---|
| Производитель | Бентли Невада |
| Ряд | 3300/03 |
| Модель/Номер детали | 3300/03-01-00 |
| Тип модели | Системный монитор |
| Входы - Потребляемая мощность | 2 Вт; 4,6 Вт с опциями интерфейса |
| Входы - Сигнал Keyphasor | Принимает до четырех сигналов датчика приближения Keyphasor Входное сопротивление: 10 кОм |
| RS422-коммуникации | Сопротивление: 4 кОм Порог: 0,2 В Скорость передачи данных: максимум 19,2 кбод для SDI; максимум 38,4 кбод для DDI Расстояние: максимум 1200 метров (4000 футов) |
| RS232-коммуникации | Сопротивление: от 3 кОм до 7 кОм Уровни входного сигнала: Высокий от +3 до +25 В; Низкий от -3 до -25 В Скорость передачи данных: максимум 19,2 кбод для SDI и DDI Расстояние: максимум 30 метров (100 футов) |
| Рабочая температура | от 0°C до +65°C (от +32°F до +150°F) |
| Температура хранения | от -40°C до +85°C (от -40°F до +185°F) |
| Относительная влажность | До 95%, без конденсации |
| Требования к пространству в стойке | Одна позиция в стойке, устанавливается только в позицию два (рядом с блоком питания) |
| Масса | 0,9 кг (2,2 фунта) |
Информация о заказе
- Модель: 3300/03 Системный монитор
- Формат заказа: 3300/03-AXX-BXX
- Описание опций:
- А: Тип
- 01: Стандарт
- 02: Последовательный интерфейс данных (SDI)
- 03: Динамический интерфейс данных (DDI) и последовательный интерфейс данных
- B: Вариант одобрения
- 00: Нет
- 01: CSA/NRTL/C
- 02: Самостоятельная сертификация ATEX (Примечание: требуется, чтобы стойка монитора была установлена в защищенном от атмосферных воздействий корпусе)
- А: Тип
- Комплект для модернизации 143121:
- 01: Базовый переход на SDI
- 02: Обновление SDI до DDI
- 03: Базовое обновление до DDI
Конкретная конфигурация

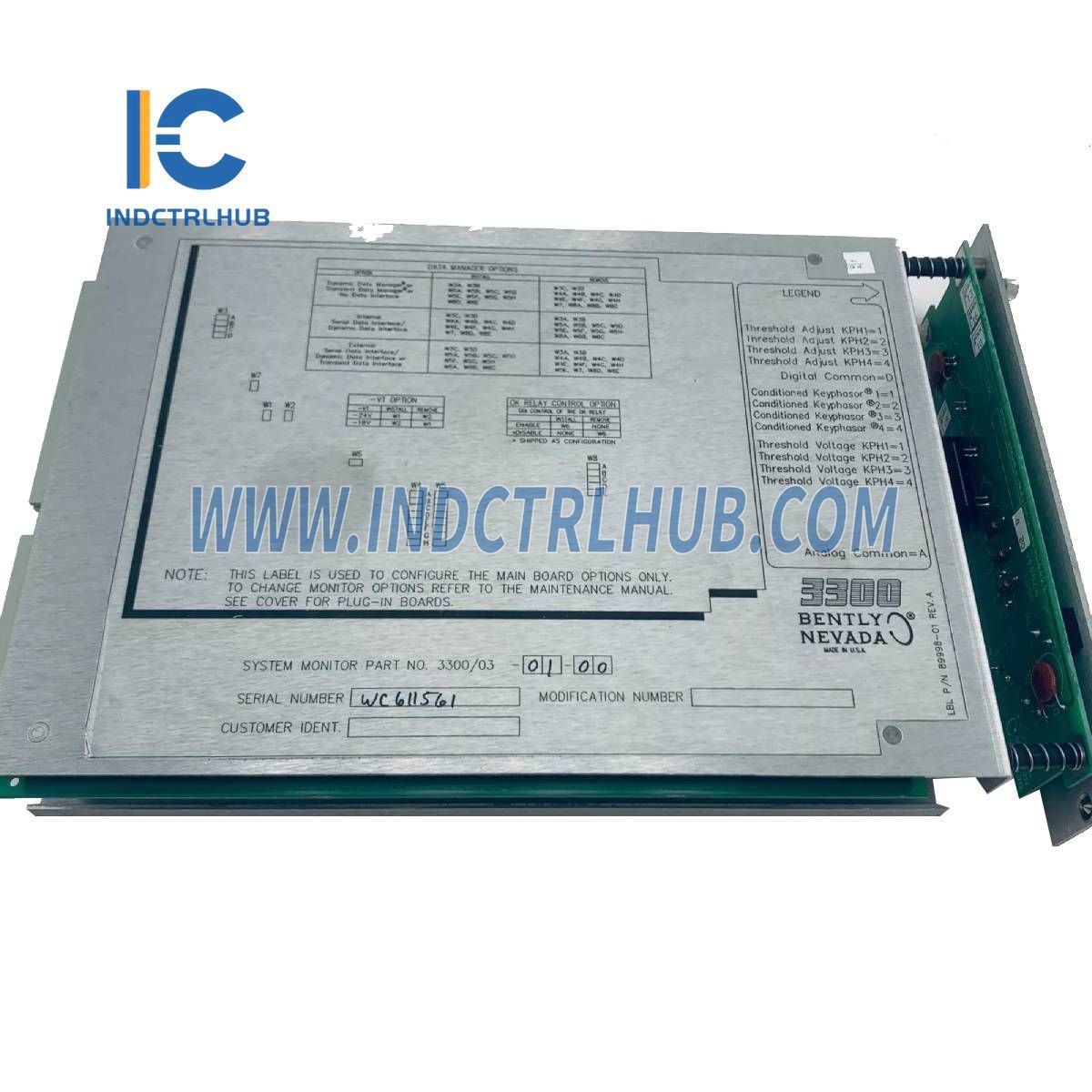

- Модель/Номер детали: 3300/03-01-00
- Подробности конфигурации:
- A: 01 - Стандартный тип
- B: 00 - Нет одобрения агентства
