Product Description
Подробная информация о продукте

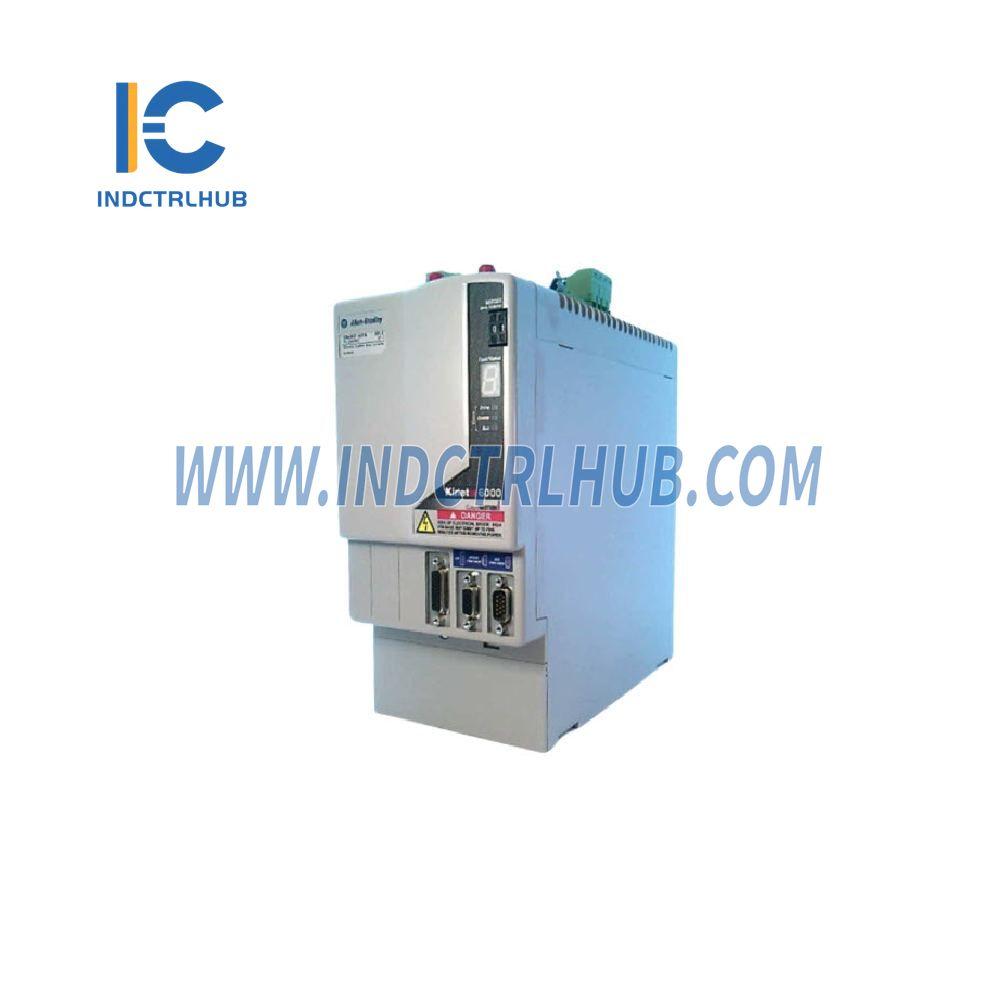

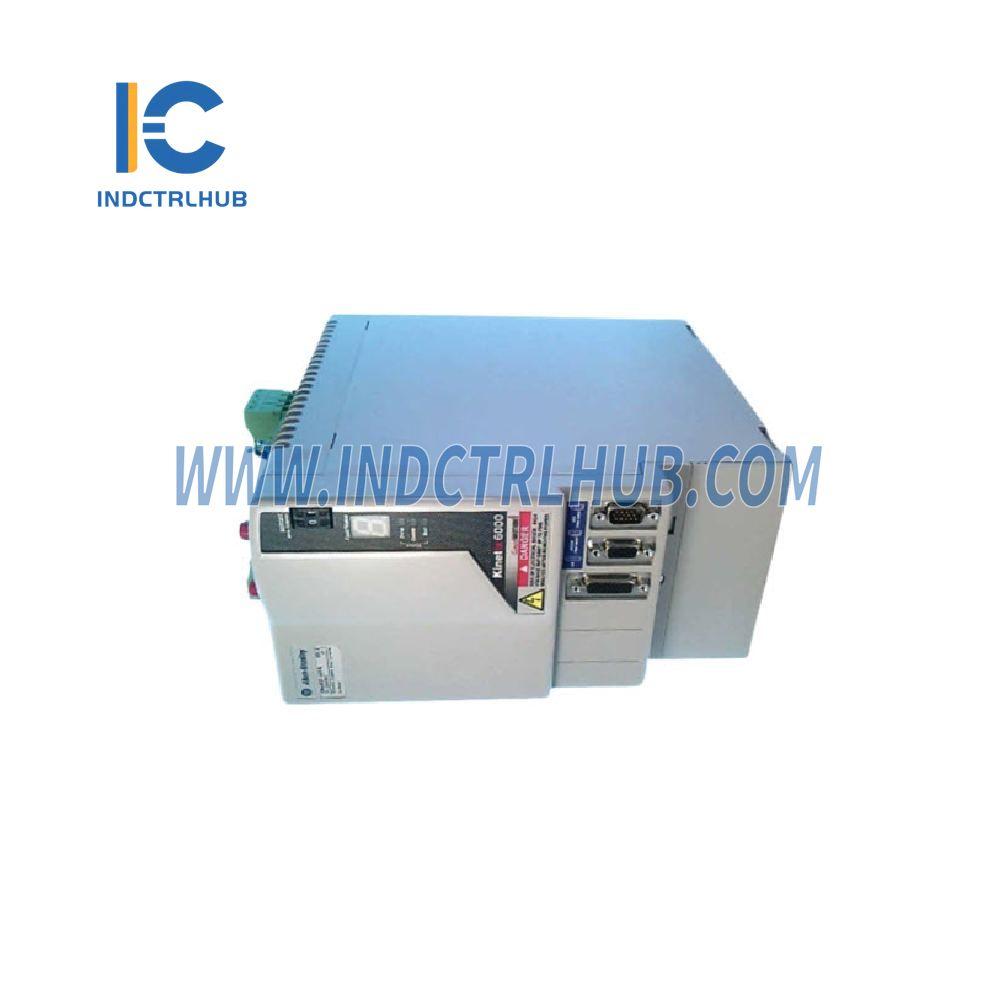

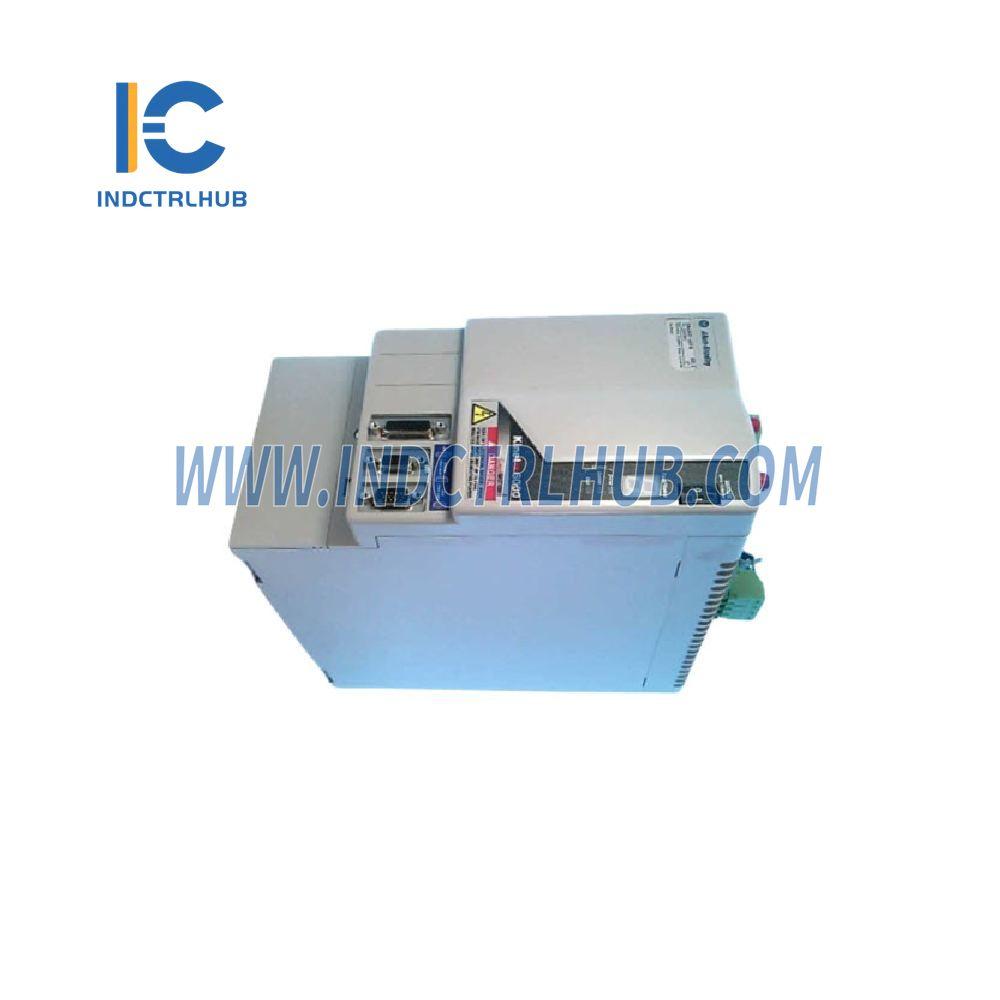

Производитель: Allen-Bradley
Модель/Номер детали: 2094-BC01-M01-S
Описание: Модули IAM (460 В) для питания приводов Kinetix 6000
Технические характеристики
| Параметр
|
Ценить
|
| Входное напряжение переменного тока
|
324…528 В действующее значение (трехфазное), 360…480 В номинальное |
| Частота входного переменного тока
|
47…63 Гц |
| Основной входной переменный ток
|
Номинальный: 10 А (среднеквадратичное значение), максимальный пусковой ток: 10 А (0-пик) |
| Входное напряжение постоянного тока (повторитель общей шины)
|
458…747 В постоянного тока |
| Входной постоянный ток (повторитель общей шины)
|
10 А |
| Входное напряжение переменного тока питания управления
|
95…264 В среднеквадратичное значение (однофазное), 230 В номинальное |
| Входной переменный ток питания управления
|
Номинальный (при 220/230 В): 3 А (среднеквадратичное значение), Номинальный (при 110/115 В): 6 А (среднеквадратичное значение), Макс. пусковой ток: 25 А |
| Номинальное выходное напряжение шины
|
650 В постоянного тока |
| Проход через потерю линии
|
20 мс |
| Непрерывный выходной ток на шину
|
10 А |
| Прерывистый выходной ток на шину
|
20 А |
| Перенапряжение на шине
|
825 В постоянного тока |
| Пониженное напряжение на шине
|
275 В постоянного тока |
| Внутренний шунт
|
Постоянная мощность: 50 Вт, пиковая мощность: 5600 Вт |
| Внутренний шунтирующий резистор
|
115 Ом |
| Шунт Вкл.
|
805 В постоянного тока |
| Шунт Выкл.
|
755 В постоянного тока |
| Непрерывный выход мощности на шину
|
6 кВт |
| Пиковая выходная мощность
|
12 кВт |
| Эффективность
|
95% |
| Индуктивность преобразователя
|
250 мкГн |
| Емкость преобразователя
|
110 мкФ |
Характеристики рассеиваемой мощности
| Модуль привода Kinetix 6000
|
20% Использование (Вт)
|
40% Использование (Вт)
|
60% Использование (Вт)
|
80% Использование (Вт)
|
100% использование (Вт)
|
| Рассеиваемая мощность
|
15 |
20 |
25 |
30 |
35 |
