Product Description

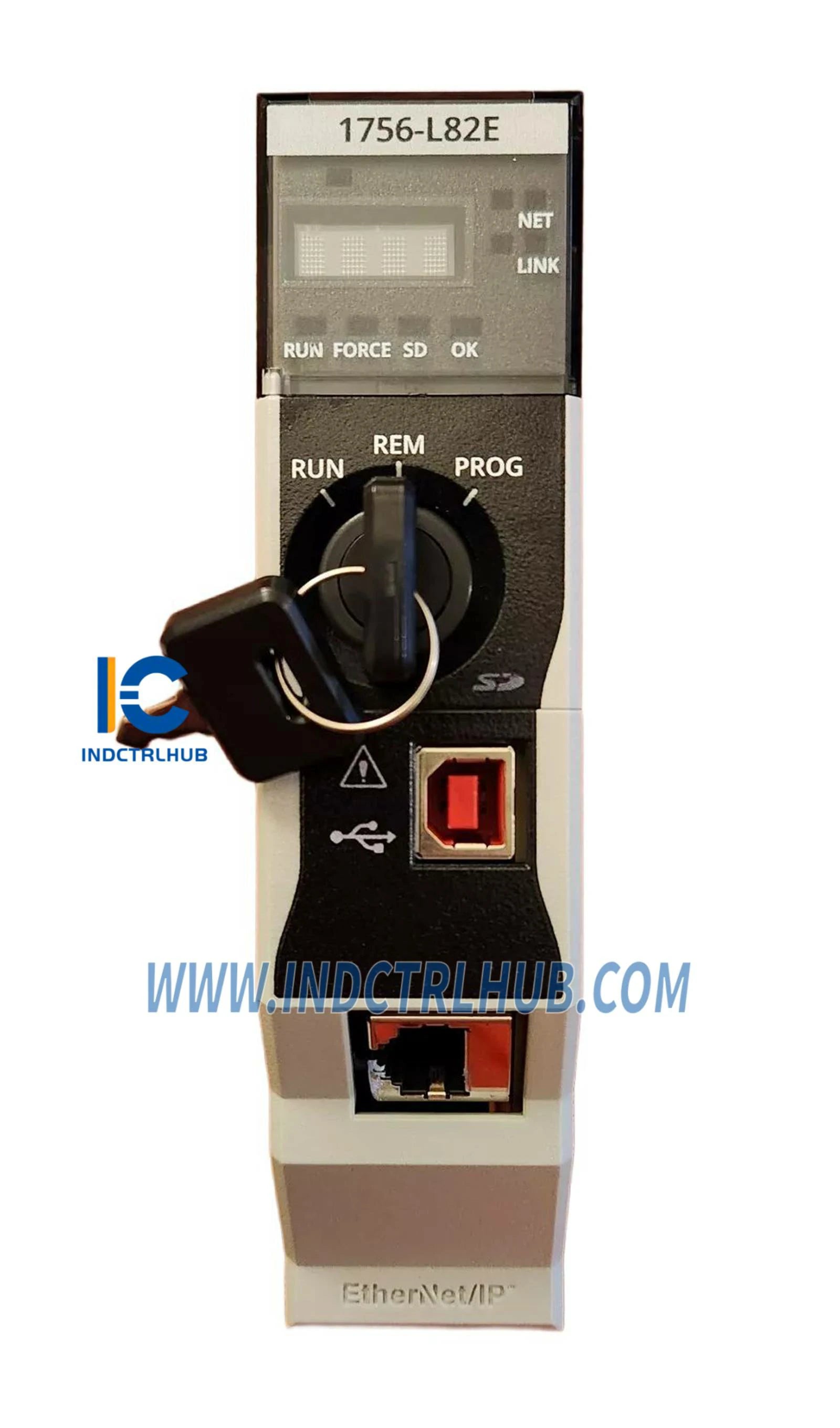

Контроллер Allen-Bradley 1756-L82E ControlLogix 5580
Обзор
1756-L82E — это высокопроизводительный процессорный модуль, разработанный для использования в контроллерах ControlLogix 5580 , идеально подходящий для сложных систем управления. Он поддерживает большие конфигурации ввода-вывода и высокоскоростную обработку, что делает его пригодным для требовательных промышленных приложений.
Основные характеристики
Атрибут
|
Подробности
|
Пользовательская память
|
20 МБ |
Цифровой ввод/вывод
|
Макс 128,000 |
Аналоговый ввод/вывод
|
Макс 4000 |
Всего вводов/выводов
|
Макс 128,000 |
Энергонезависимая память
|
Карта Secure Digital на 2 ГБ (предустановлена) |
Модуль хранения энергии
|
Встроенный, несъемный, 80 000 циклов включения |
Рассеиваемая мощность
|
6,2 Вт |
Рассеивание тепла
|
21,2 БТЕ/час |
Масса
|
0,394 кг (0,868 фунта) |
Ширина слота |
1 |
Совместимость с блоком питания
|
1756-PA50, 1756-PA72, 1756-PB50, 1756-PB72, 1756-PA75, 1756-PB75 |
Экологические характеристики
Атрибут
|
Подробности
|
Рабочая температура
|
-25°C до +70°C (-13°F до +158°F) |
Температура в нерабочем состоянии
|
от -40°C до +85°C (от -40°F до +185°F) |
Влажность
|
5-95% без конденсации |
Вибрация/Удар
|
2 g при 10-500 Гц, 30 g (в рабочем и нерабочем состоянии) |
Коррозионная атмосфера
|
Да, уровень серьезности G3 |
Соблюдение и иммунитет
Атрибут
|
Подробности
|
Иммунитет к электростатическому разряду
|
6 кВ контакт, 8 кВ воздушные разряды |
Устойчивость к радиочастотному излучению
|
10В/м от 80…2000 МГц |
Устойчивость к перенапряжению
|
±2 кВ на портах Ethernet |
Сертификация
|
Сертификация UL, CE, ATEX, IECEx, RCM, KC, UKEx |
Совместимость с блоком питания
Тип источника питания
|
Модель
|
Стандартный блок питания
|
1756-PA50, 1756-PA72, 1756-PB50, 1756-PB72, 1756-PA75, 1756-PB75 |
