Product Description
🔹 Общая информация
|
Производитель |
Аллен-Брэдли |
|---|---|
|
Модель/Номер детали |

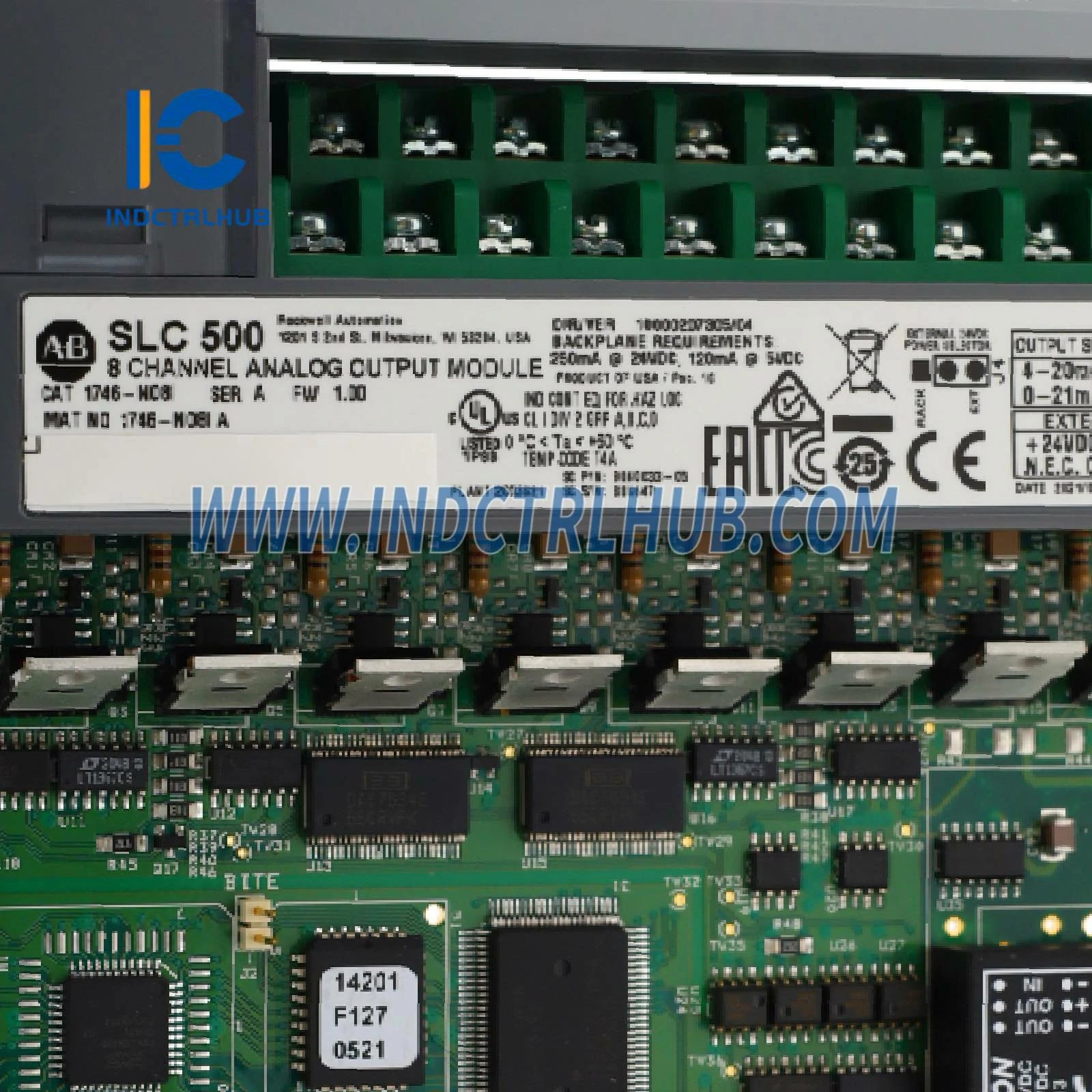

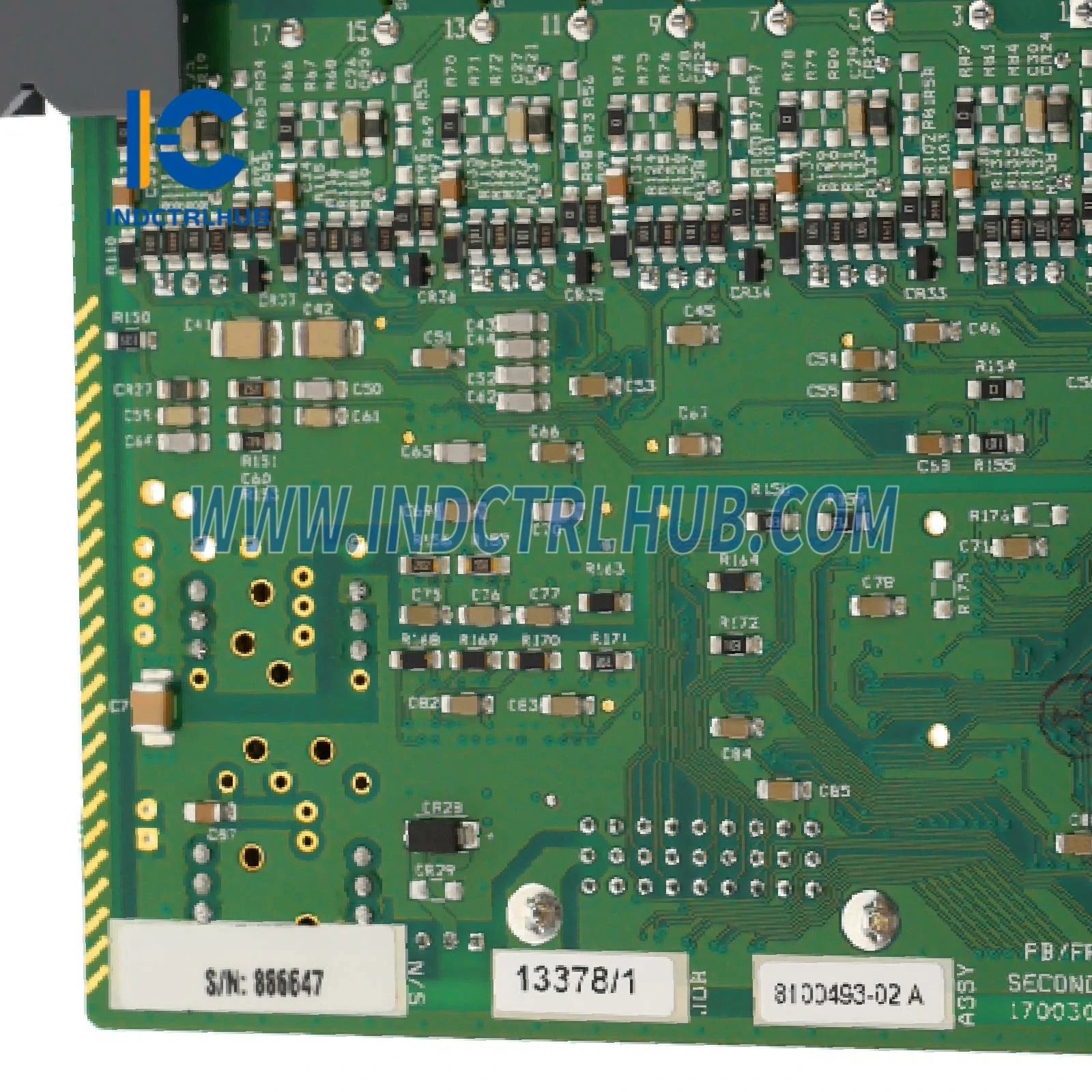

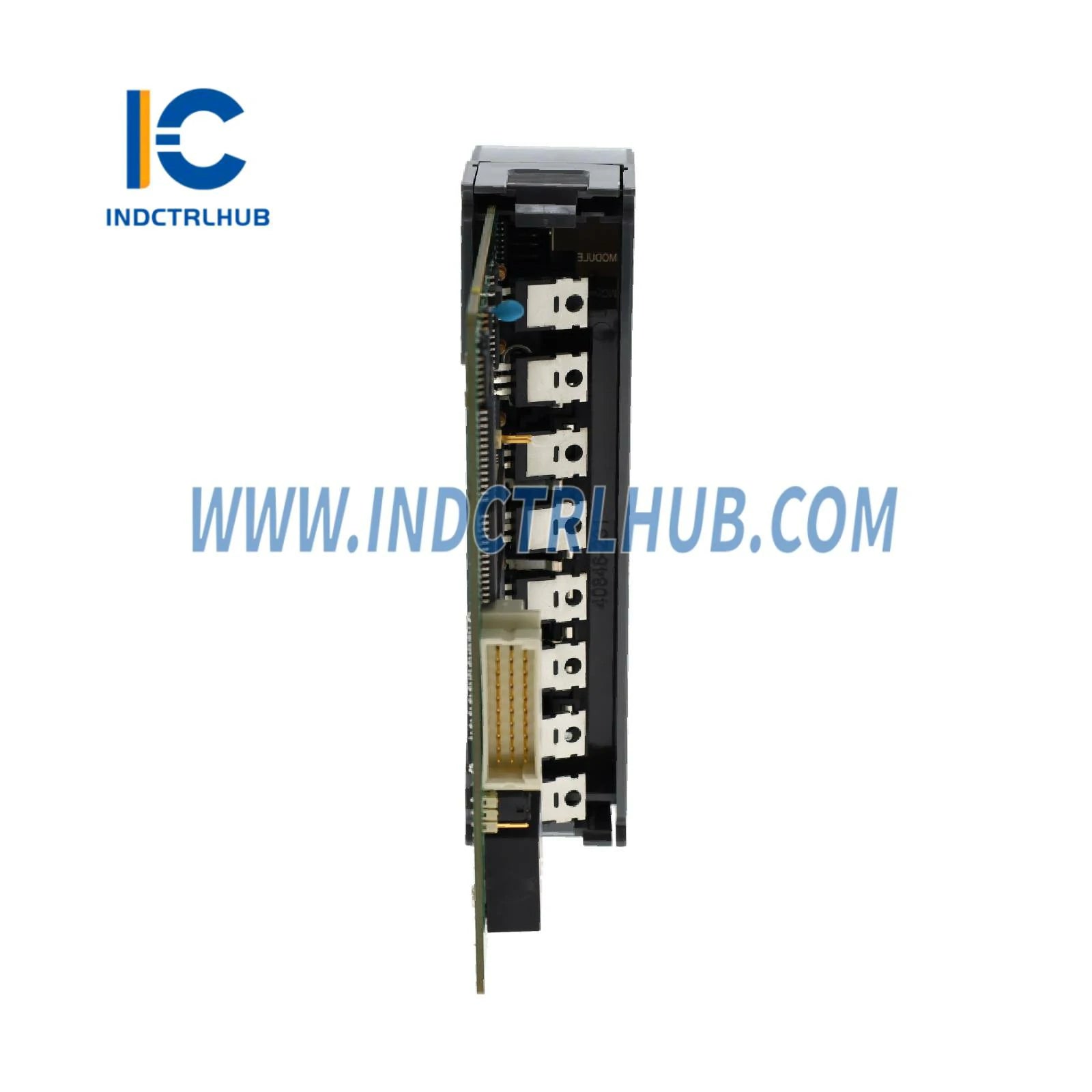

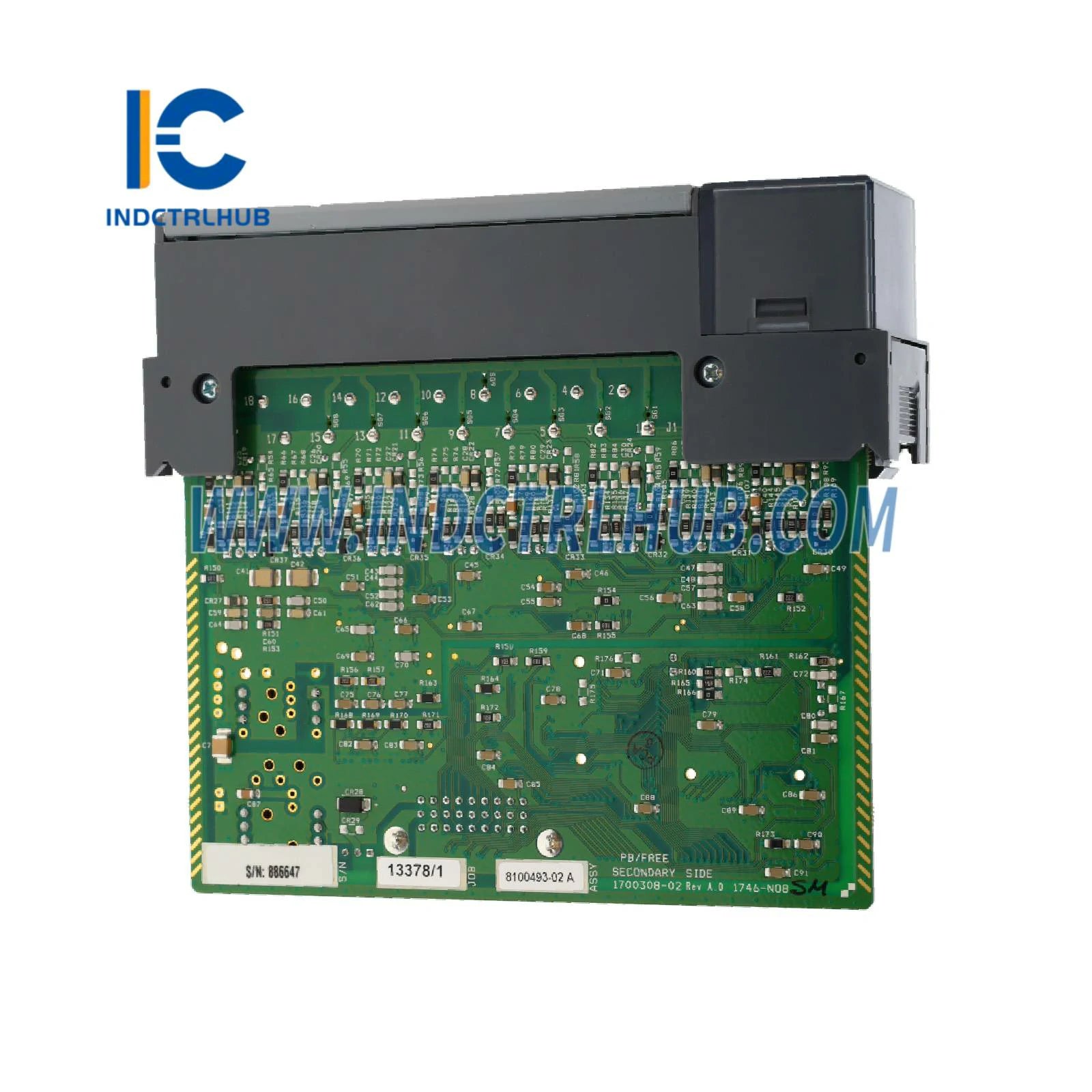

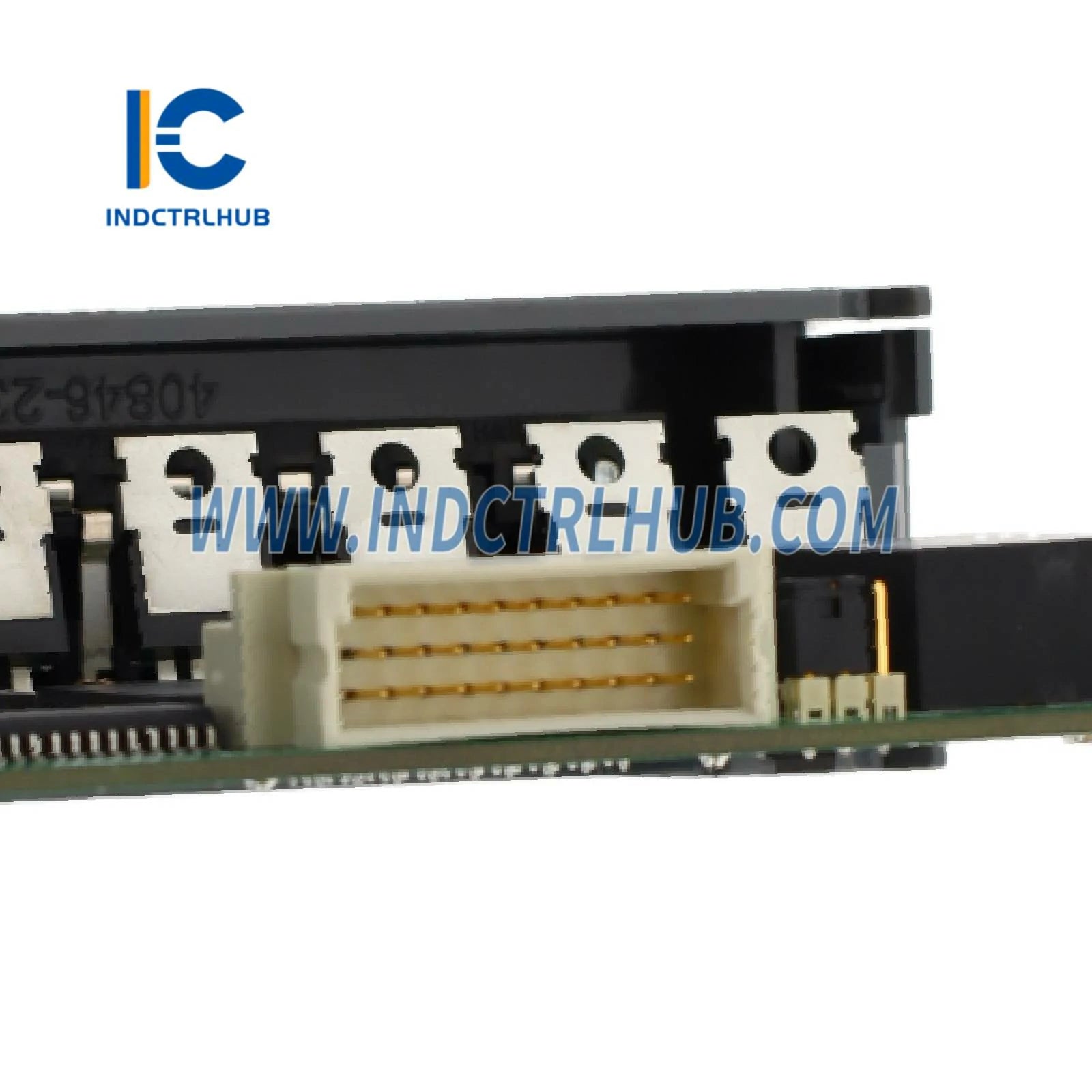

1746-НО8И |
|
Описание |

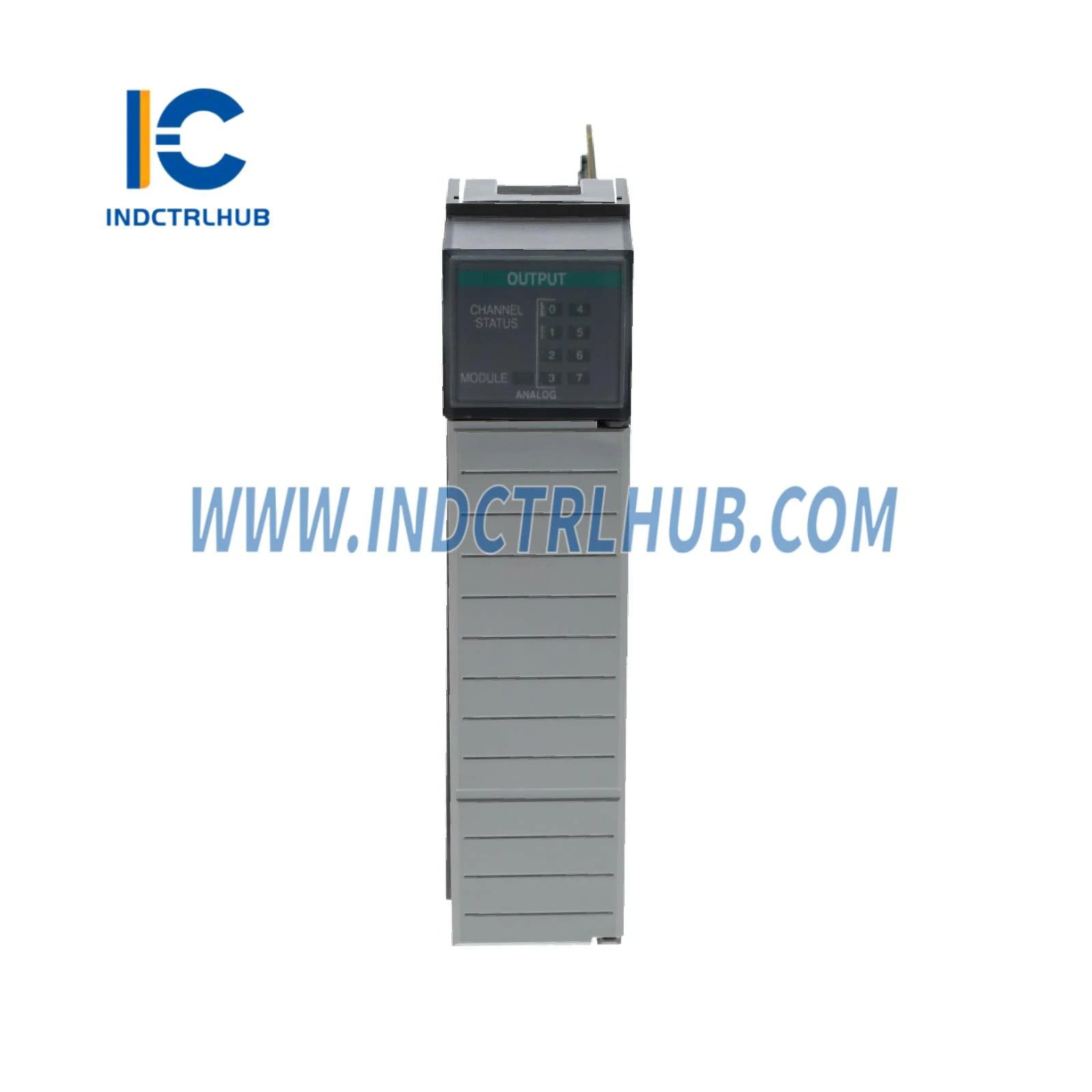

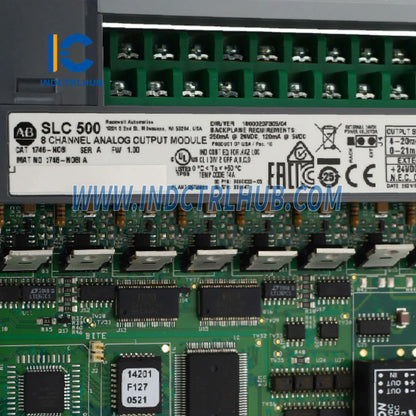

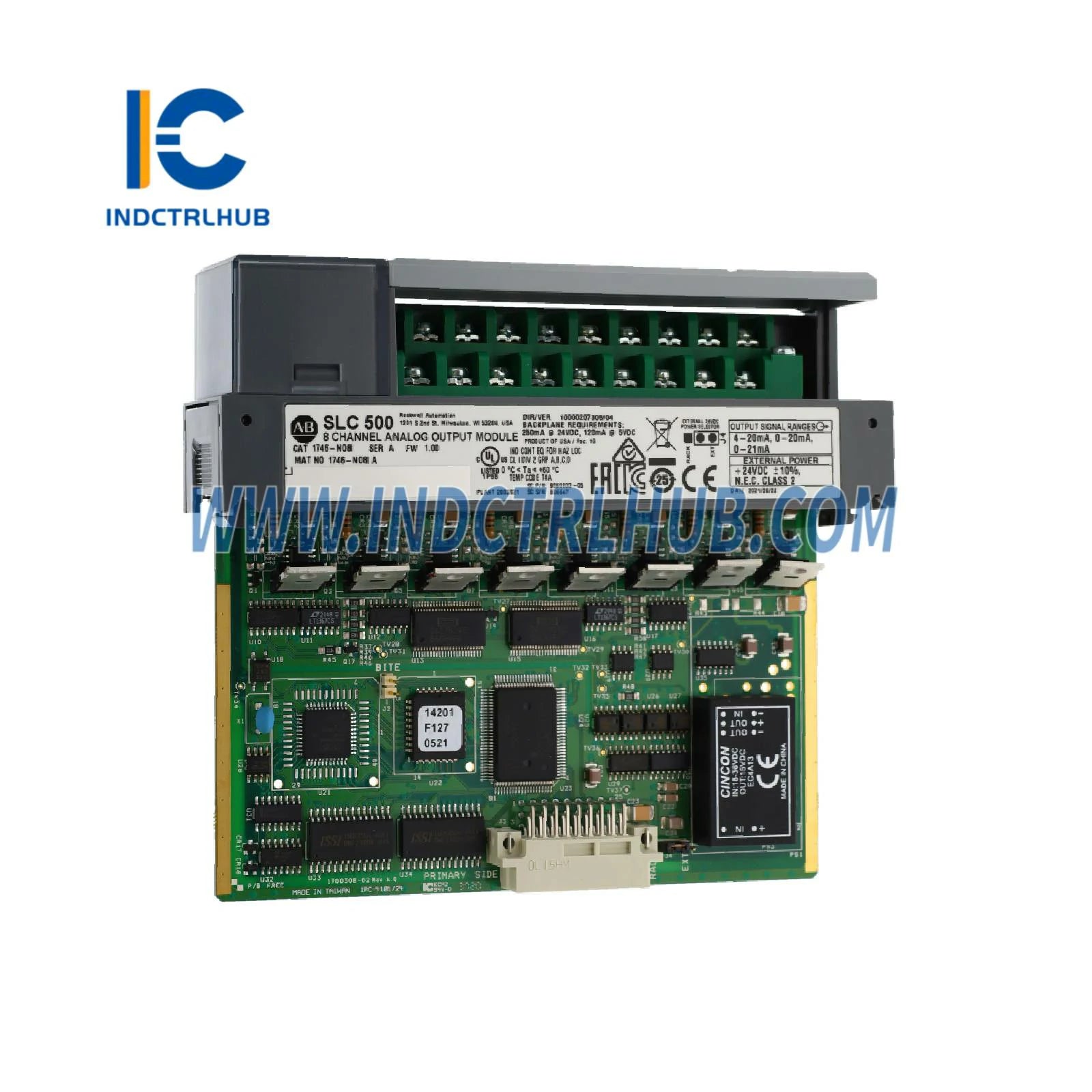

Аналоговый выходной модуль |
🔹 Технические характеристики
Электрические характеристики и характеристики мощности
|
Атрибут |
Спецификация |
|---|---|
|
Место расположения I/O шасси |
Любой слот шасси 1746, кроме слота 0 |
|
Ток потребления задней панели (макс.) |
120 мА при 5 В постоянного тока 250 мА при 24В DC (перемычка J4 установлена на RACK) 0 мА при 24В DC (перемычка J4 установлена на EXT) |
|
Потребление энергии задней панели (типичное) |
5.6 Вт |
|
Дополнительный внешний источник питания 24 В постоянного тока |
+24 В DC ±10% (требуется класс 2 N.E.C.) |
|
Тепловое рассеивание |
6.6 Вт |
|
Полевое подключение к изоляции задней панели |
500 В постоянного тока |
Выходы и характеристики сигналов
|
Атрибут |
1746-NO8I (Текущий выход) |
1746-NO8V (Выходное напряжение) |
|---|---|---|
|
Количество выходов |
8 |
8 |
|
Тип вывода |
Текущий |
Напряжение |
|
Диапазон выходного сигнала |
от 0 до 21,5 мА |
±10,25 В постоянного тока |
|
Выходное кодирование (Пропорциональное масштабирование) |
0 до 32,767 |
-32,768 до +32,767 |
|
Разрешение ЦАП |
16-бит (366 нА/счет) |
16-бит (320 мкВ/счет) |
|
Нелинейность |
0,06% от полной шкалы |
0,06% от полной шкалы |
|
Метод ЦАП-преобразования |
Сеть лестничных цепей R-2R |
Сеть лестничных цепей R-2R |
|
Время отклика на выходе |
1 мс (0 до 95% полного диапазона) |
1 мс (0 до 95% полного диапазона) |
|
Время обновления канала (типичное) |
Класс 1: 5 мс для обновления всех 8 каналов Класс 3: 10 мс для обновления всех 8 каналов |
Класс 1: 5 мс для обновления всех 8 каналов Класс 3: 10 мс для обновления всех 8 каналов |
|
Диапазон нагрузки |
от 0 до 500 Ом |
1 кОм и более |
|
Ток нагрузки |
Н/Д |
10 мА (макс.) |
|
Реактивное сопротивление нагрузки |
1 мкГн (макс.) |
1 мкФ (макс.) |
|
Выходное сопротивление |
Более 1 МОм |
Менее 1,0 Ом |
|
Возможность превышения диапазона |
7,5% (21,5 мА) |
2,5% (±10,25 В) |
Точность и характеристики ошибок
|
Атрибут |
1746-NO8I (Текущий выход) |
1746-NO8V (Выходное напряжение) |
|---|---|---|
|
Общая точность |
0,1% от полного диапазона при 25°C 0,2% от полного диапазона при 60°C |
0,1% от полного диапазона при 25°C 0,2% от полного диапазона при 60°C |
|
Общая точность дрейфа |
±33 ppm/°C от полного диапазона (макс) |
±33 ppm/°C от полного диапазона (макс) |
|
Ошибка усиления |
0,08% от полного диапазона при 25°C 0,15% от полного диапазона при 60°C |
0,08% от полного диапазона при 25°C 0,15% от полного диапазона при 60°C |
|
Дрейф ошибки усиления |
±25 ppm/°C от полного диапазона (макс) |
±25 ppm/°C от полного диапазона (макс) |
|
Ошибка смещения |
±12 LSB @ 25°C (тип) ±29 LSB @ 60°C (тип) |
±13 LSB @ 25°C (тип) ±32 LSB @ 60°C (тип) |
|
Дрейф ошибки смещения |
±0,48 младшего значащего бита/°C (макс.) |
±0,53 младшего значащего бита/°C (макс.) |
Физические и установочные
|
Атрибут |
Спецификация |
|---|---|
|

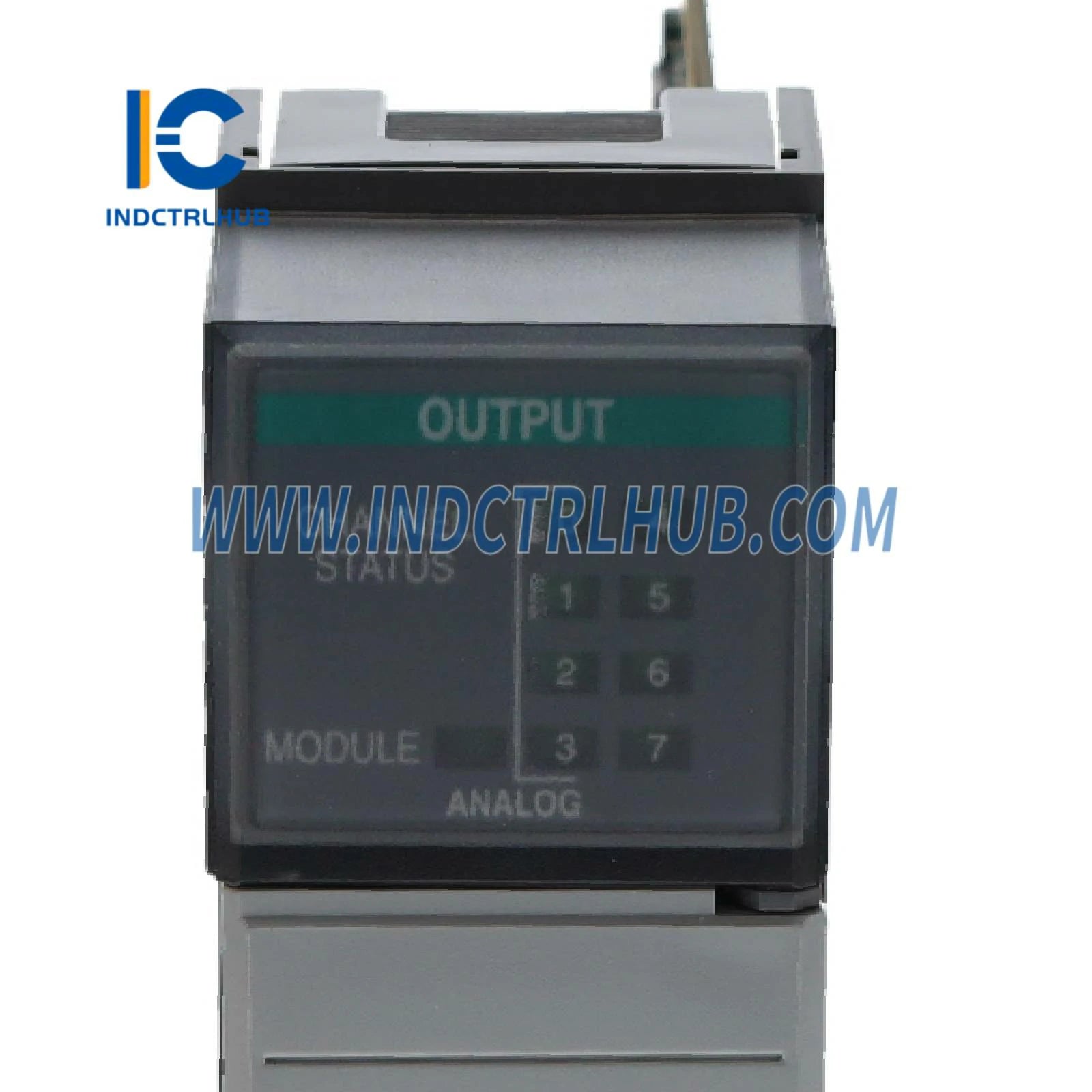

Светодиодные индикаторы |
- 8 индикаторов состояния зеленого канала (по одному на канал) - 1 Индикатор состояния зеленого модуля |
|
Калибровка |
Заводская калибровка |
|
Рекомендуемый кабель |
Belden 8761 (экранированная, витая пара) или эквивалент |
|
Размер провода (макс.) |
Два провода от 14 до 24 AWG на терминал |
|
Заземляющий провод (по желанию) |
шириной ¼ дюйма (минимум) плетение |
|
Клеммная колодка |
Съемный (в комплекте) |
|
Номер каталога заменяемого клеммного блока |
1746-РТ25Г |
