Product Description
🔹 Общая информация
|
Производитель |
Аллен-Брэдли |
|---|---|
|
Модель/Номер детали |
1738-IE4CM12/A |
|
Описание |

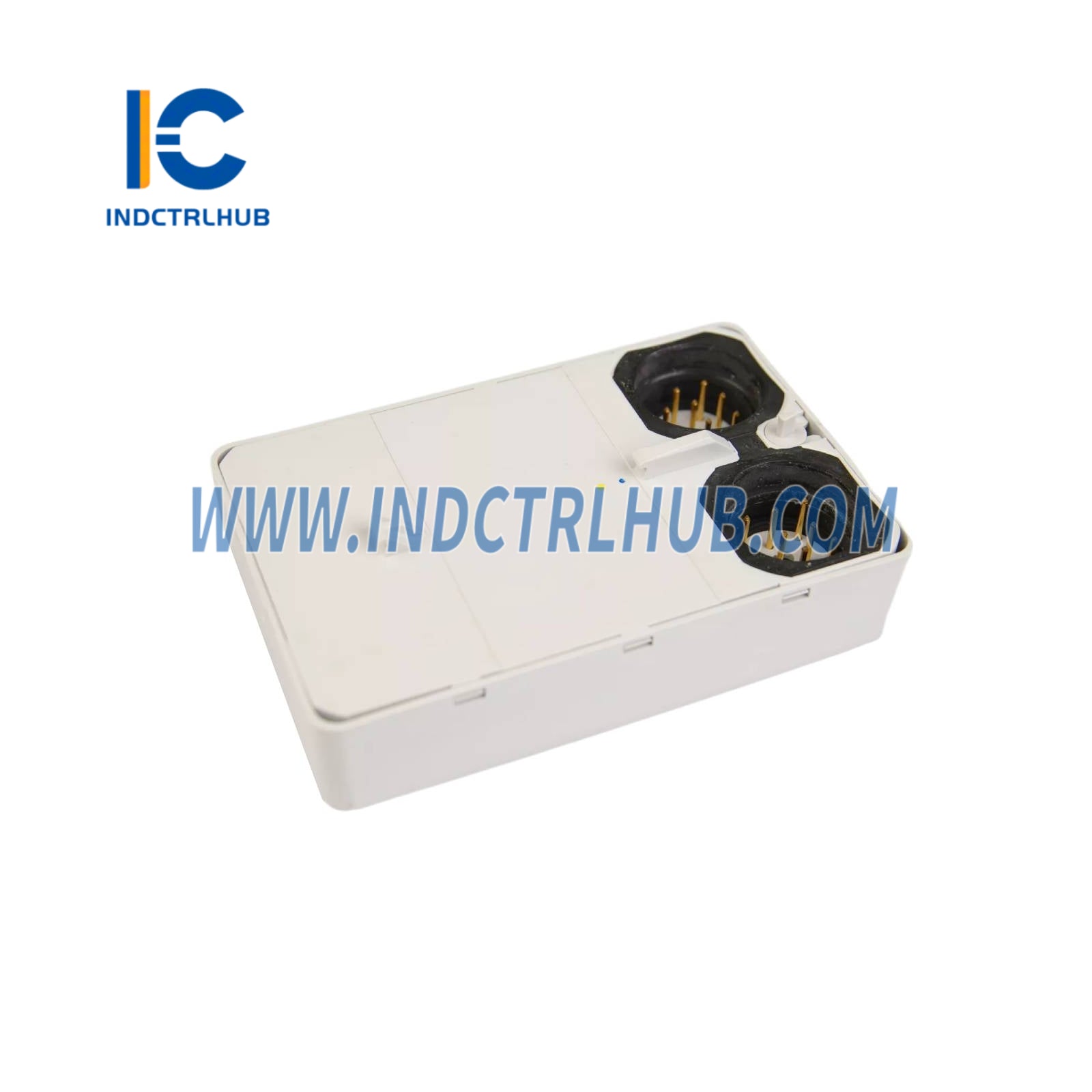

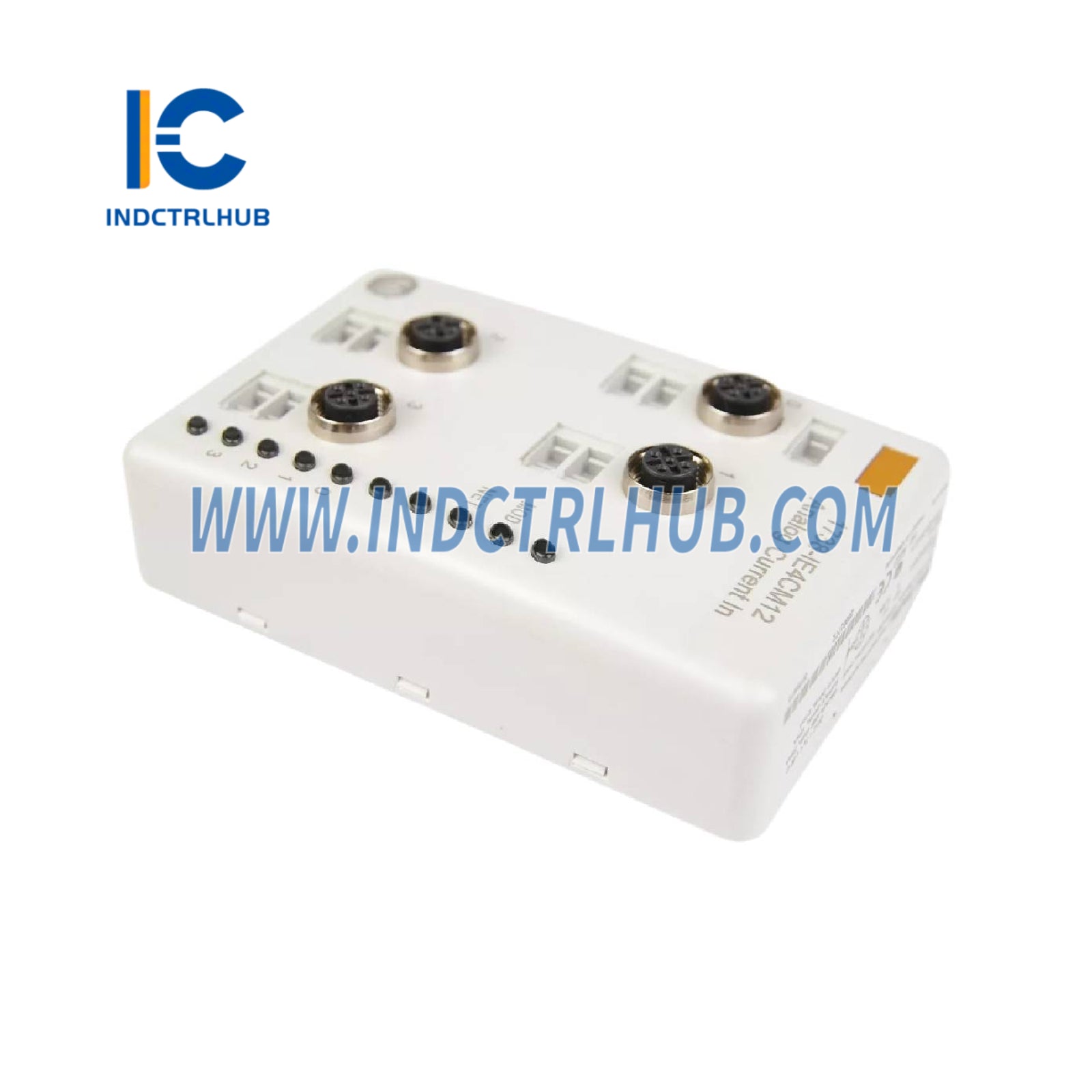

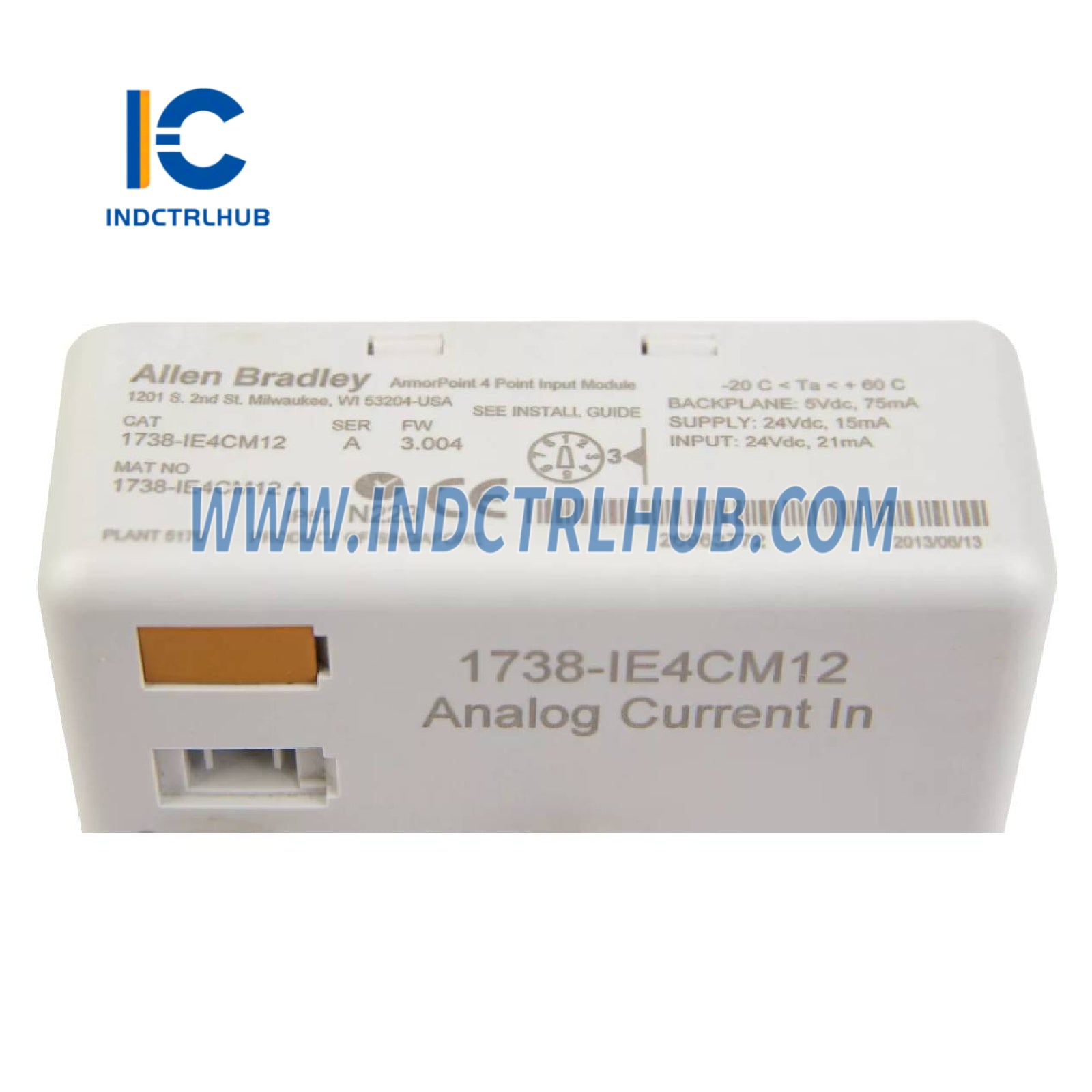

Модуль аналогового входа ArmorPoint |
🔹 Технические характеристики
Характеристики аналогового входа
|
Атрибут |
Спецификация |
|---|---|
|
Количество входов |
4 |
|
Плотность входных точек |
4 однополярных, не изолированных |
|
Диапазон входного сигнала тока |
4…20 мА, 0…20 мА |
|
Абсолютная точность (при 25°C) |
0,1% полной шкалы |
|
Смещение точности с температурой |
30 частей на миллион/°C |
|
Цифровая фильтрационная постоянная времени |
0…10,000 мс (по умолчанию = 0 мс) |
|
Тип преобразования ввода |
Сигма Дельта |
|
Входное сопротивление |
60 Ом |
|
Входное сопротивление |
60 Ом |
|
Коэффициент подавления общего режима входа |
120 дБ |
|
Коэффициент отклонения нормального режима входа |
-60 дБ |
|
Разрешение на входе |
16 бит (0,32 мкА/счет за 0…21 мА) |
|
Формат входных данных |
Знаковое целое число |
Настройки полосового фильтра
|
Частота вырезания |
Параметр |
|---|---|
|
60 Гц (по умолчанию) |
15,7 Гц |
|
50 Гц |
13,1 Гц |
|
100 Гц |
26,2 Гц |
|
120 Гц |
31,4 Гц |
|
200 Гц |
52,4 Гц |
|
240 Гц |
62,9 Гц |
|
300 Гц |
78,6 Гц |
|
400 Гц |
104,8 Гц |
|
480 Гц |
125,7 Гц |
Электрические характеристики и характеристики мощности
|
Атрибут |
Спецификация |
|---|---|
|
Внешнее напряжение источника питания постоянного тока (номинальное) |
24 В постоянного тока |
|
Диапазон напряжения внешнего источника питания постоянного тока |
10…28,8 В постоянного тока |
|
Внешний источник питания постоянного тока |
15 мА при 24 В постоянного тока |
|
Защита от перенапряжения (вход) |
Защита от неисправностей до 28.8 В постоянного тока |
|
Текущий (макс.) PointBus |
75 мА при 5 В постоянного тока |
|
Потеря мощности (макс) |
0,6 Вт при 28,8 В постоянного тока |
|
Тепловое рассеяние (макс) |
2.0 BTU/ч @ 28.8В DC |
|
Калибровка |
Заводская калибровка |
Индикаторы и диагностика
|
Индикатор |
Описание |
|---|---|
|
Статус модуля |
1 зеленый/красный светодиод (логическая сторона) |
|
Статус сети |
1 зеленый/красный светодиод (логическая сторона) |
|
Статус ввода |
4 зеленых/красных светодиода (логическая сторона) |
Экологические и физические характеристики
|
Атрибут |
Спецификация |
|---|---|
|
Напряжение изоляции |
50В (постоянный), Укрепленный тип изоляции (с поля на систему) |
|
Напряжение изоляционного испытания |
1250 В переменного тока на 60 секунд (со стороны поля к системе) |
|
Изоляция между каналами |
Нет изоляции между отдельными каналами |
|
Размеры (В x Ш x Г) |
71.6 x 33.1 x 111.6 мм (2.82 x 1.30 x 4.39 дюйма) |
|
Масса |
290 г (10,2 унции) |
|
Рейтинг типа оболочки |
Соответствует IP65/66/67/69K (при наличии маркировки) |
|
Крутящий момент винта крепления основания |
- Винт M4 (#8) - Алюминий: 0.85 Нм (7.5 фунт-дюйм) - Сталь: 1.81 Нм (16 фунт-дюйм) |
|
Категория проводки |
2 - на сигнальных портах |
