Product Description
🔹 Общая информация
|
Производитель |
Аллен-Брэдли |
|---|---|
|
Модель/Номер детали |
1715-ИФ16 |
|
Описание |

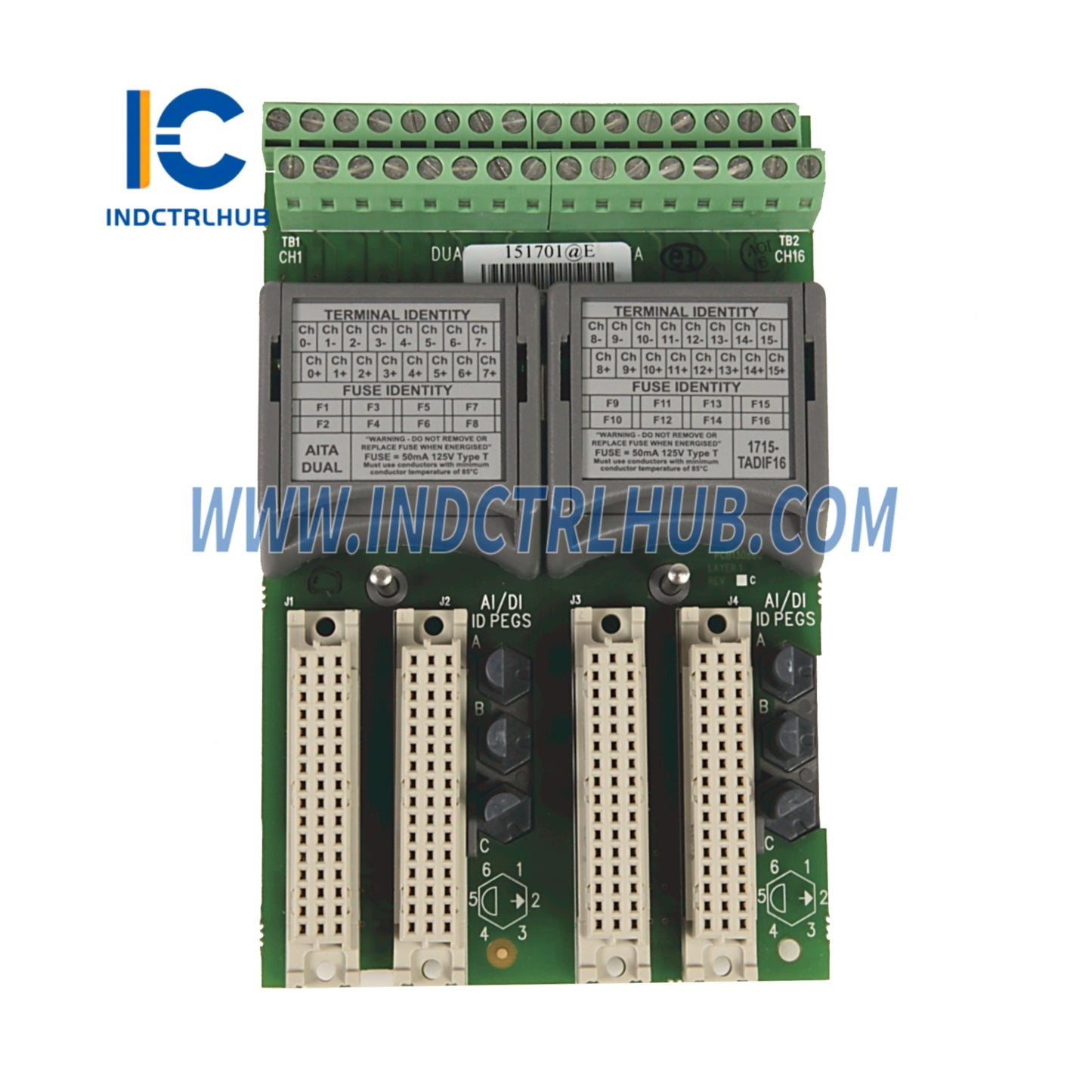

1715-IF16 Аналоговый входной модуль с базой модуля 1715-A3IO и сборками терминалов 1715-TASIF16, 1715-TADIF16 |
🔹 Технические характеристики
|
Атрибут |
Ценить |
|---|---|
|
Диапазон рабочей напряженности |
18-32 В постоянного тока |
|
Требования к питанию |
- 1715-IF16 спинальный модуль: 260мА при 18-32В DC - 1715-TASIF16, 1715-TADIF16 I/O: 0-24мА на канал при 18-32В DC |
|
Скорость нарастания (макс.) |
700 мА/с |
|
Рассеиваемая мощность |
- Система: 4,0 Вт макс. - Поле петли: максимум 0.075W на поле петли |
|
Напряжение изоляции |
- 50В (постоянный ток), тип основной изоляции - I/O порты к спинальному соединению - Нет изоляции между отдельными I/O портами с терминальным узлом 1715-TASIF16 - 50В изоляция между отдельными портами с сборкой терминалов 1715-TADIF16 - Испытано на типовую нагрузку при 500 В переменного тока в течение 60 секунд |
|
Разрешение на входе |
0,0039 мА/счёт (12 бит в диапазоне 4-20 мА) |
🔹 Механические характеристики
|
Атрибут |
Ценить |
|---|---|
|
Масса |
- Модуль 1715-IF16: 360 г (12,70 унции) - Базовый блок ввода/вывода: 133 г (5 унций) - Узел завершения: 133 г (5 унций) / 260 г (10 унций) |
|
Размеры (В x Ш x Г) |
166 x 42 x 118 мм (6.5 x 1.625 x 4.625 дюйма) |
|
Размер провода |
0,33-1,5 мм² (22-16 AWG) одножильный или многожильный экранированный медный провод, рассчитанный на 85°C (185°F) или выше |
|
Категория проводки |
2 - на экранированных сигнальных портах |
|
Тип провода |
Экранированный |
|
Тип предохранителя |
50мА, 125В, Тип Т |
🔹 Экологические характеристики
|
Атрибут |
Ценить |
|---|---|
|
Температурный рейтинг |
- Северная Америка: T4 - МЭК: Т4 |
|
Тип корпуса |
Нет (открытый стиль) |
