Product Description
🔹 Общая информация
|
Производитель |
Аллен-Брэдли |
|---|---|
|
Модель/Номер детали |

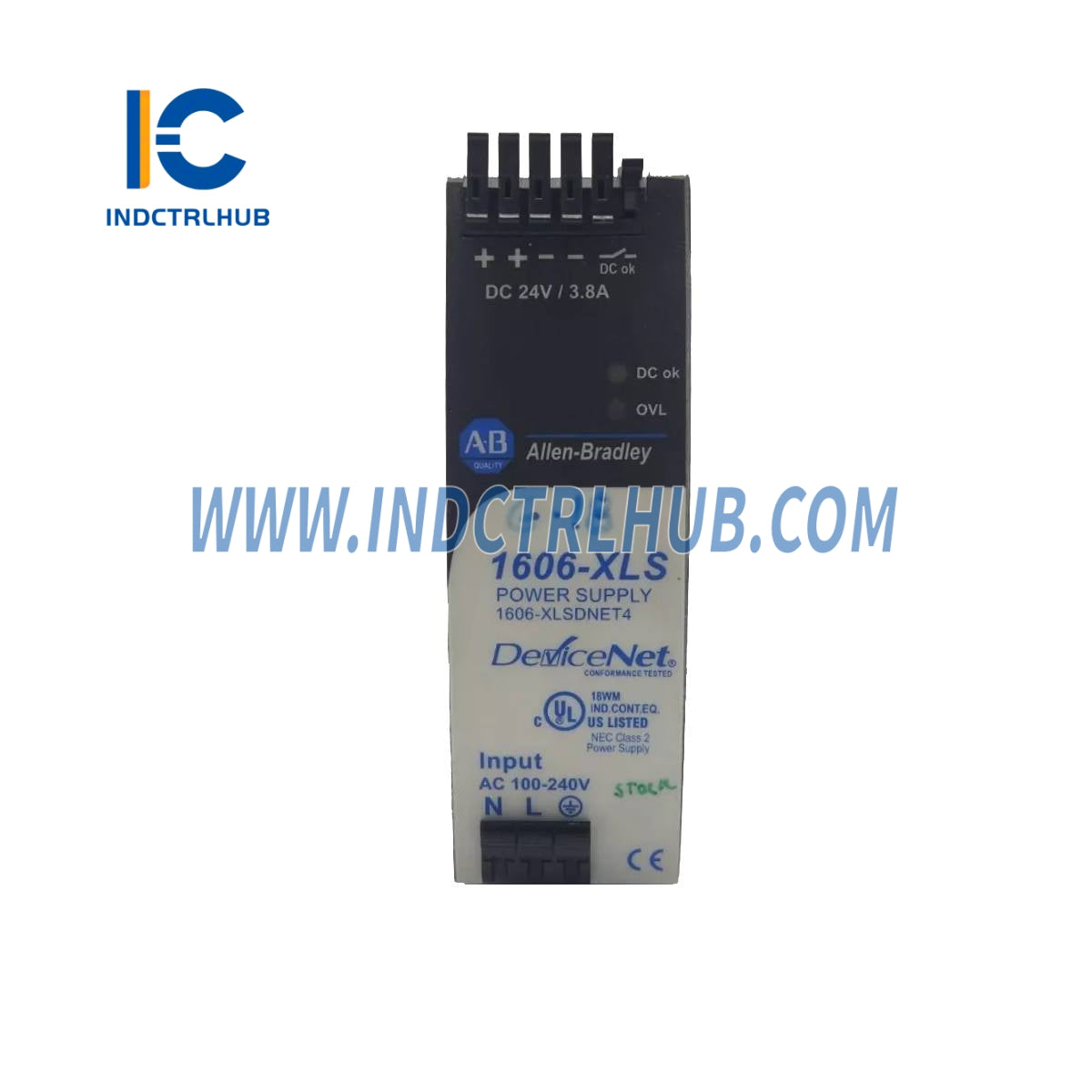

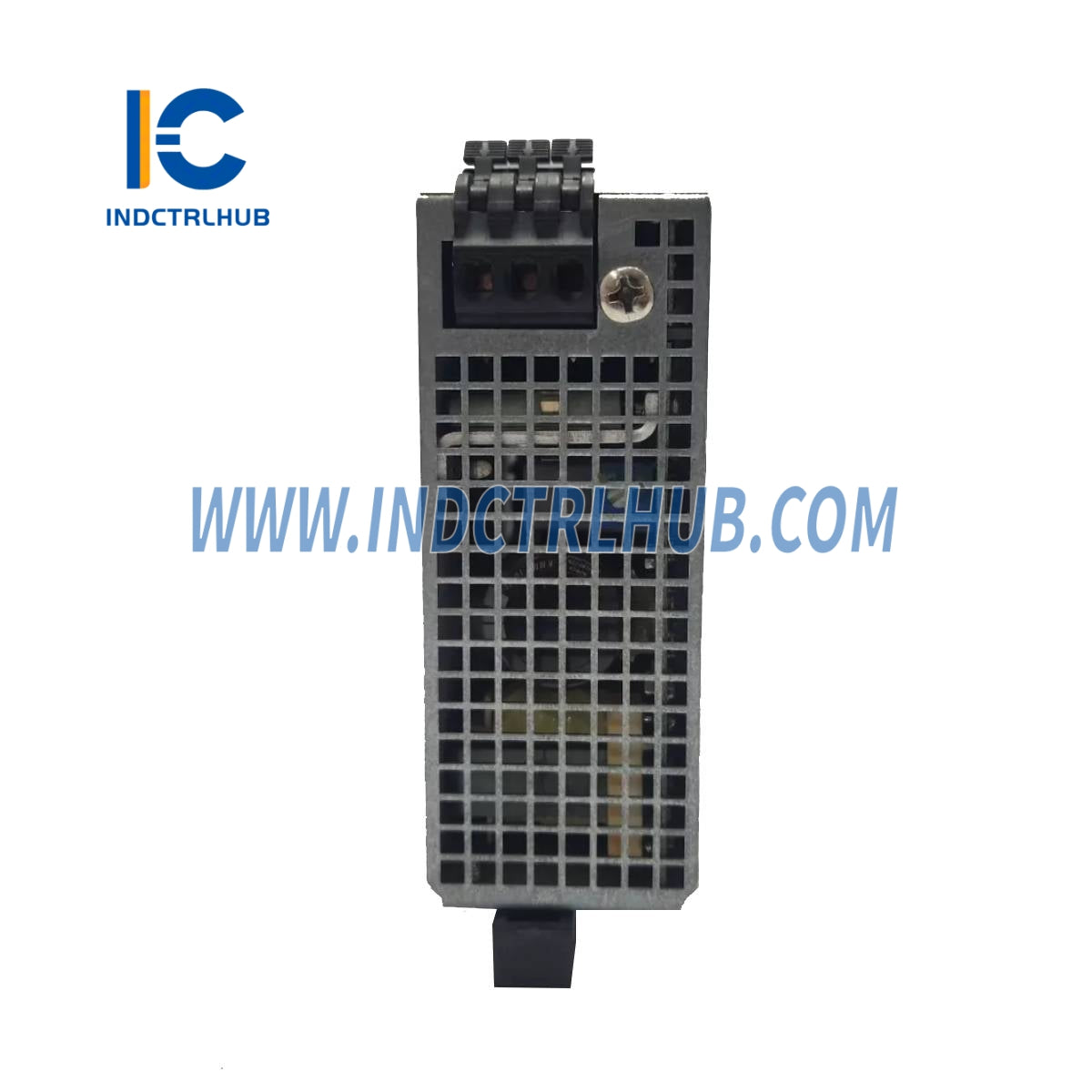

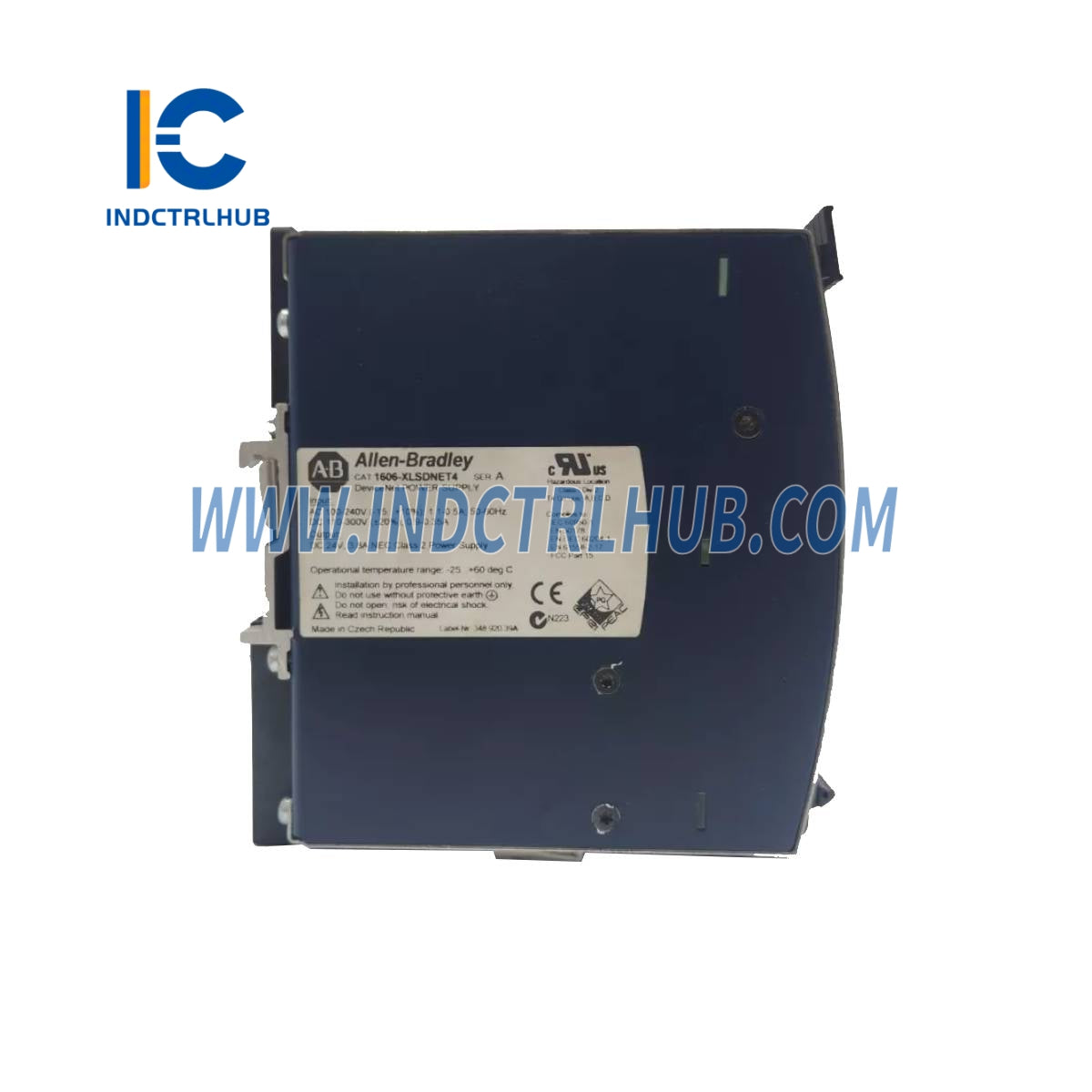

1606-XLSDNET4 |
|
Описание |
24В DC DIN-рейка источник питания |
🔹 Спецификации вывода
|
Параметр |
Ценить |
|---|---|
|
Выходное напряжение |
DC 24.1В ±0.2% (заводская настройка) |
|
Диапазон регулировки |
Фиксированный 24 - 24,5 В |
|
Выходной ток |
3,8А минимум |
|
Способность к импульсному току |
5,7 А в течение ~200 мс |
|
Защита от перегрузки |
Макс 4.15A (непрерывная работа) |
|
Классификация мощности NEC |
Класс 2 по классификации ЕК |
|
Выходная пульсация |
Макс 50мВпп (DC до 20МГц) |
|
Регулирование линии |
Макс 0,1% (VIN мин до VIN макс) |
|
Регулировка нагрузки |
Макс 0,3% (от нулевой нагрузки до полной нагрузки отклонение) |
|
Температурный коэффициент |
0,03%/°С |
|
Время включения |
100 мс (включая внешний конденсатор 7000 мкФ) |
|
Задержка включения |
200 мс (время между включением и выходом OK) |
|
Включение превышения |
0мВ |
|
Защита от перенапряжения |
Макс. 29 В постоянного тока |
🔹 Спецификации ввода
|
Параметр |
Ценить |
|---|---|
|
Входное напряжение переменного тока |
AC 100-240В (-15% / +10%), 50-60Гц |
|
Входной переменный ток |
Макс 1.1A - 0.5A (при 100 - 240V AC) |
|
Входное напряжение постоянного тока |
DC 110 - 300V (-20% / +20%) |
|
Коэффициент мощности |
0,99 - 0,91 (при 100 - 230В переменного тока) |
|
Пусковой ток переменного тока |
Макс 15A пик при 100 - 240V AC |
|
Эффективность |
91,9% / 92,4% (при 120 / 230В переменного тока) |
|
Потери |
8.0 Вт / 7.5 Вт (при 120 / 230 В переменного тока) |
|
Время ожидания |
43 мс / 77 мс (при 120 / 230 В переменного тока) |
🔹 Обработка грузов
|
Параметр |
Ценить |
|---|---|
|
Емкостные нагрузки |
Никаких ограничений |
|
Индуктивные нагрузки |
Никаких ограничений |
🔹 Экология и Гарантия
|
Параметр |
Ценить |
|---|---|
|
Ограниченная гарантия |
1 год с даты покупки |
🔹 Механика и установка
|
Параметр |
Ценить |
|---|---|
|
Ширина |
40 мм (1,57 дюйма) |
|
Высота |
124 мм (4,88 дюйма) |
|
Глубина |
117 мм (4,61”) (плюс глубина DIN-рейки) |
|
Масса |
620 г (1,37 фунта) |
|
Совместимость с DIN-рейкой |
EN 60715 или EN 50022 (высота 7,5 мм или 15 мм) |
