Product Description

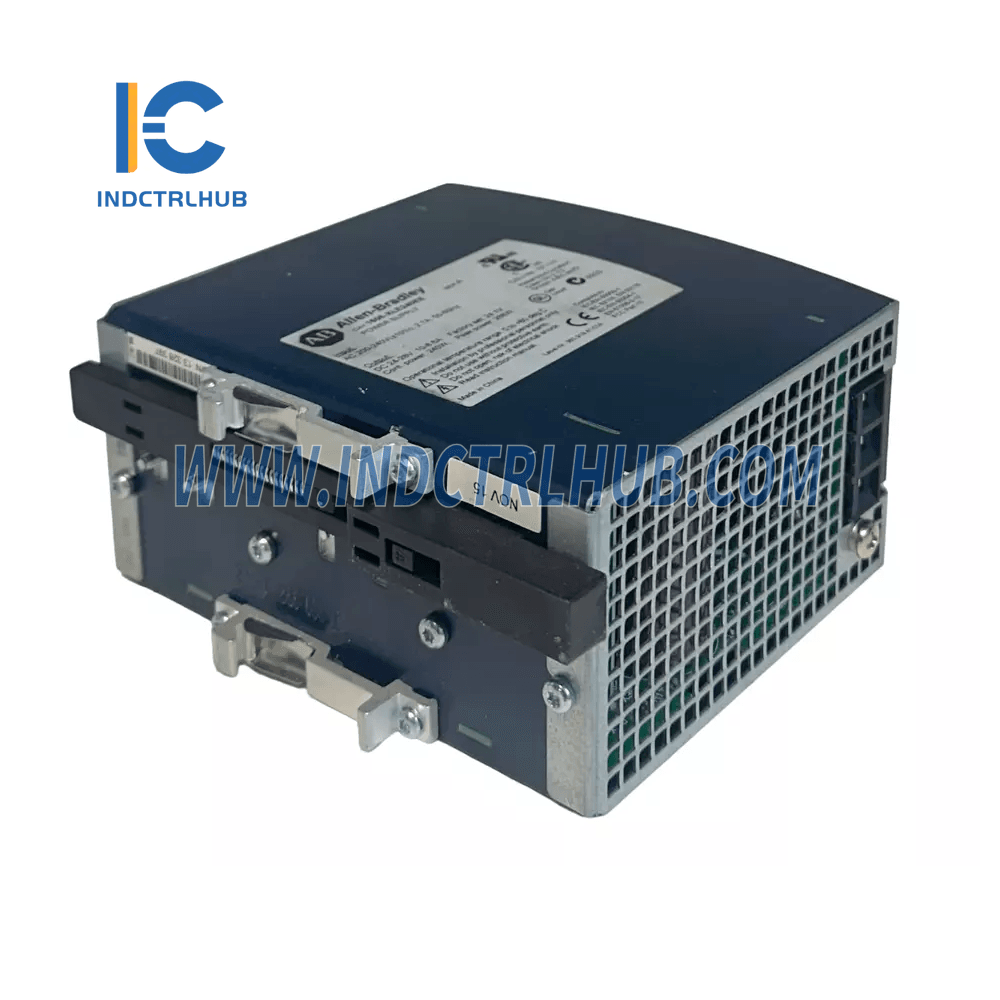

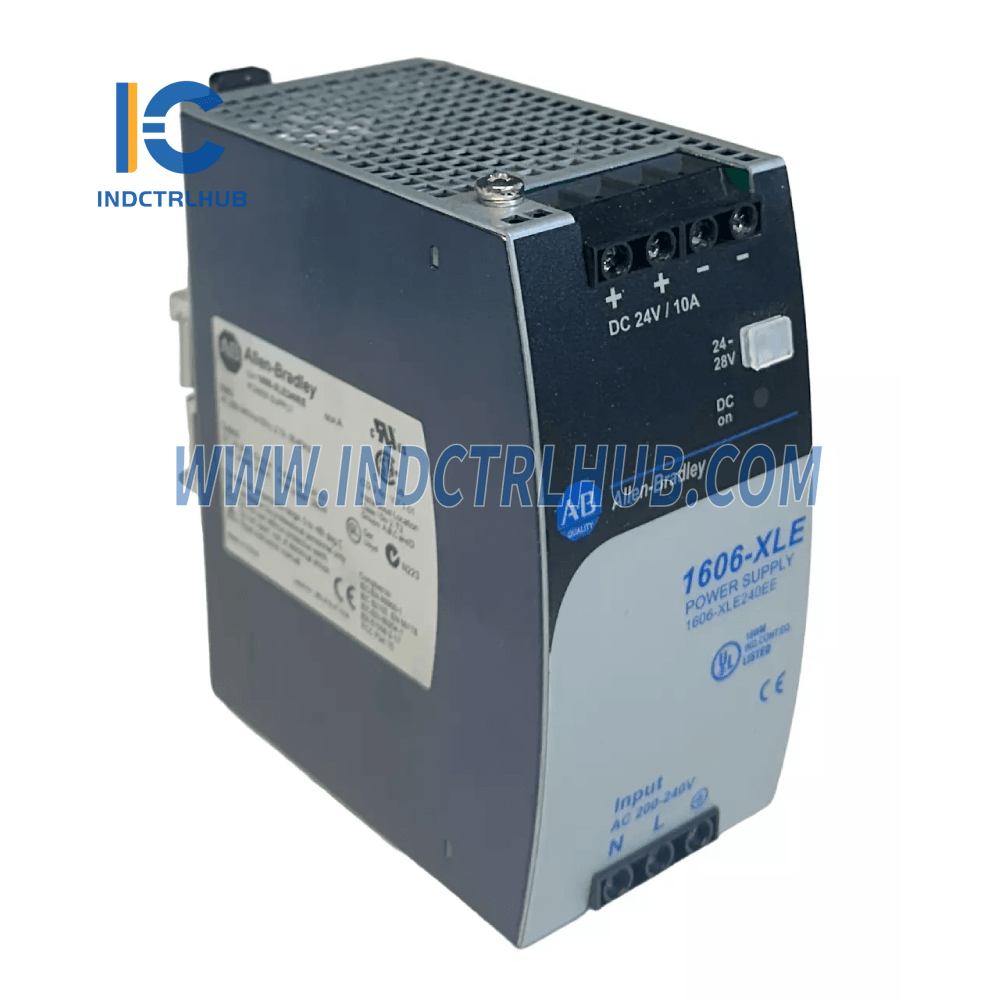

Обзор продукта: Блок питания Allen-Bradley ControlLogix XLE 240 Вт
Производитель: Allen-Bradley
Модель/Номер детали: 1606-XLE240EE
Описание: Блок питания ControlLogix XLE 240 Вт
Тип: импульсный источник питания для систем ControlLogix
Общие характеристики:
| Атрибут
|
Спецификация
|
| Эффективность
|
91,3% (типично) |
| Ограничитель пускового тока на входе
|
NTC (отрицательный температурный коэффициент) |
| Диапазон входного напряжения |
180–264 В переменного тока |
| Диапазон выходного напряжения
|
24 В постоянного тока |
| Резервы мощности
|
20% |
| Потери мощности
|
22,9 Вт (типично) |
Электрические характеристики:
| Атрибут
|
Спецификация
|
| Номинальное выходное напряжение
|
24 В постоянного тока |
| Вторичное напряжение регулируемое
|
Да |
| Макс. выходной ток
|
10 А |
| Номинальный выходной ток
|
10 А |
| Выходная мощность
|
240 Вт |
| Тип напряжения питания Напряжение
|
АС |
| Напряжение на 1-й вторичной обмотке
|
24 В постоянного тока |
| Номинальное напряжение питания переменного тока частотой 50 Гц
|
200 В |
| Номинальное напряжение питания переменного тока частотой 60 Гц
|
200 В |
| Входной пусковой ток
|
48 А |
| Коэффициент мощности
|
0,52 (типично) |
| Номинальный выходной ток
|
10 А при 24 В |
| Внешний входной предохранитель, мин.
|
Б-10 А или С-6 А |
| Время ожидания
|
>45 мс при 240 В |
| Эффективность
|
91,3% (типично) |
| Снижение номинальных характеристик
|
6 Вт/°С |
| Стабилизированное выходное напряжение |
Да |
| Возможен монтаж на рельсы
|
Да |
Механические характеристики:
| Атрибут
|
Спецификация
|
| Высота
|
124 мм |
| Глубина
|
117 мм |
| Ширина
|
60 мм |
| Степень защиты (IP)
|
IP20 |
| Тип электрического соединения
|
Винтовое соединение |
| MTBF (среднее время до отказа)
|
910 000 часов при 40°C (SN29500) |
| Возможен настенный монтаж
|
Да |
| Ударопрочность
|
30 G, 6 мс (удар); 20 G, 11 мс (толчок) |
| Устойчивость к вибрации
|
2 г |
Экологические характеристики:
| Атрибут
|
Спецификация
|
| Пульсация и шум (макс.)
|
50 мВ |
| Рабочая температура
|
от 0 °С до +70 °С |
| Температура хранения
|
-25 °С до +85 °С |
| Продолжительность жизни (мин)
|
75 000 часов при 40°C |
| Относительная влажность
|
от 5 до 95% |
Сертификации и соответствие:
-
Соответствие стандартам:
- УЛ 508
- МЭК 60950
- EN 60950
- EN 50178
- СЕ
