Технические характеристики продукта: TU840 MTU
Описание

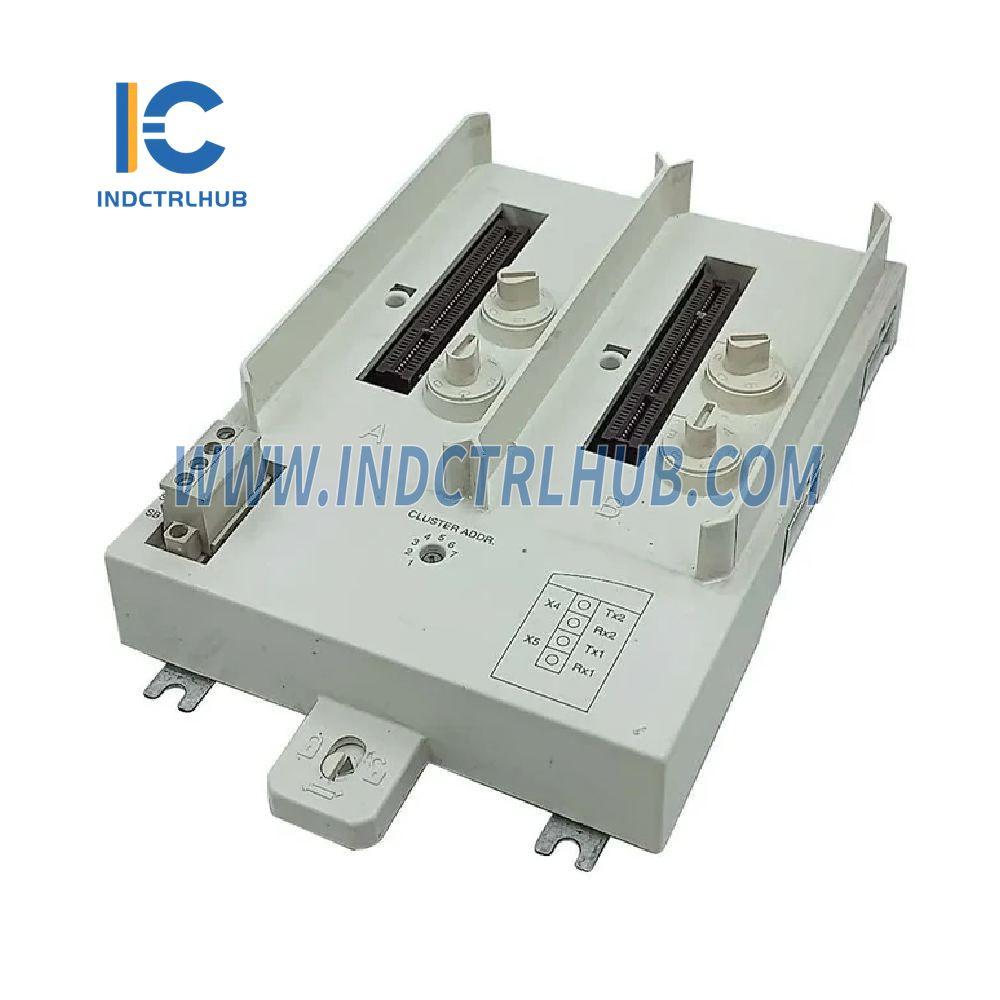

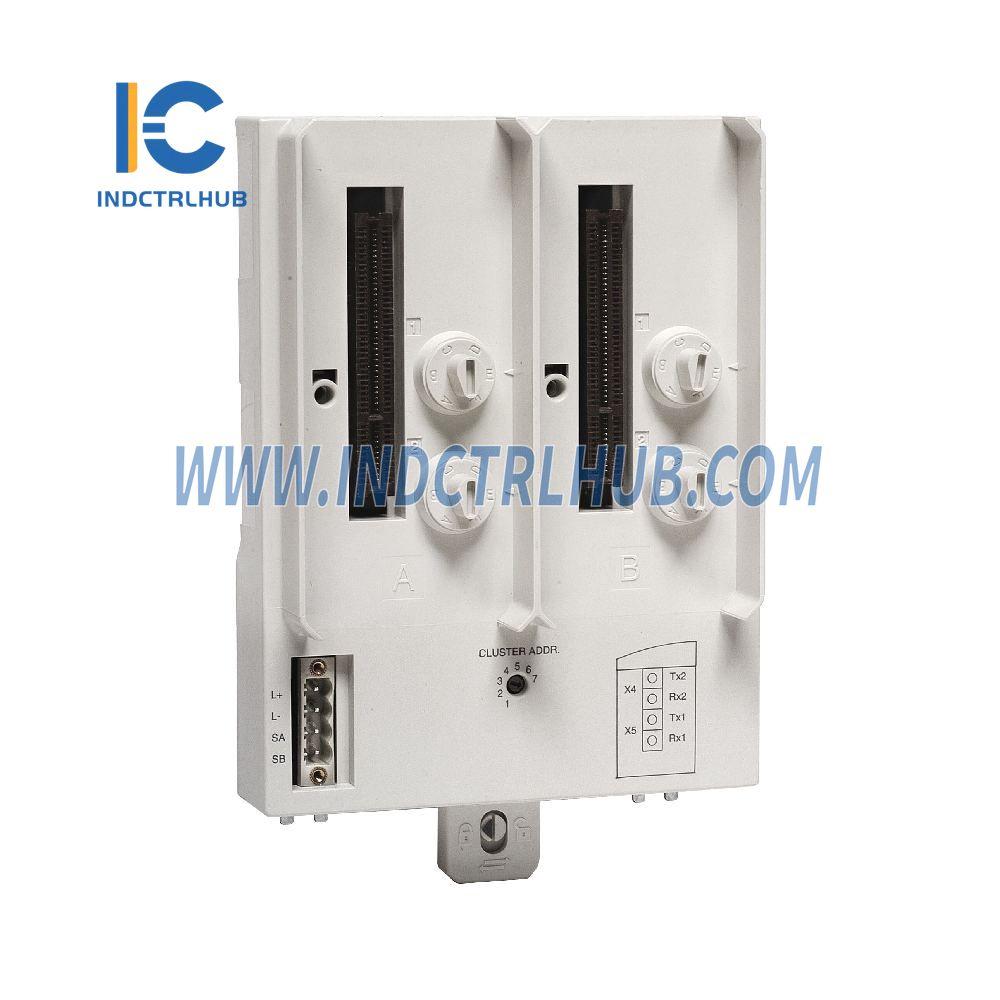

TU840 — это терминальный модуль (MTU), разработанный для резервных конфигураций оптического модема ModuleBus TB840/TB840A. Он служит пассивным блоком с соединениями для источника питания, двойной электрической ModuleBus, двумя блоками TB840/TB840A и поворотным переключателем для настройки адреса кластера (от 1 до 7). Для каждой позиции предусмотрены четыре механических ключа, что обеспечивает правильную конфигурацию модуля. Каждый ключ имеет шесть позиций, что позволяет использовать в общей сложности 36 уникальных конфигураций, которые можно настроить с помощью отвертки. TU840 подключает TB840/TB840A к резервному вводу/выводу, в то время как TU841 обслуживает нерезервные настройки ввода/вывода.
Особенности и преимущества
- Поворотный переключатель для настройки адреса кластера.
- Механическое крепление предотвращает неправильную установку модуля.
- Двойное соединение ModuleBus для резервирования.
- Фиксирующее устройство для надежного монтажа на DIN-рейку и заземления.
- Поддерживает как вертикальный, так и горизонтальный монтаж.
Общая информация

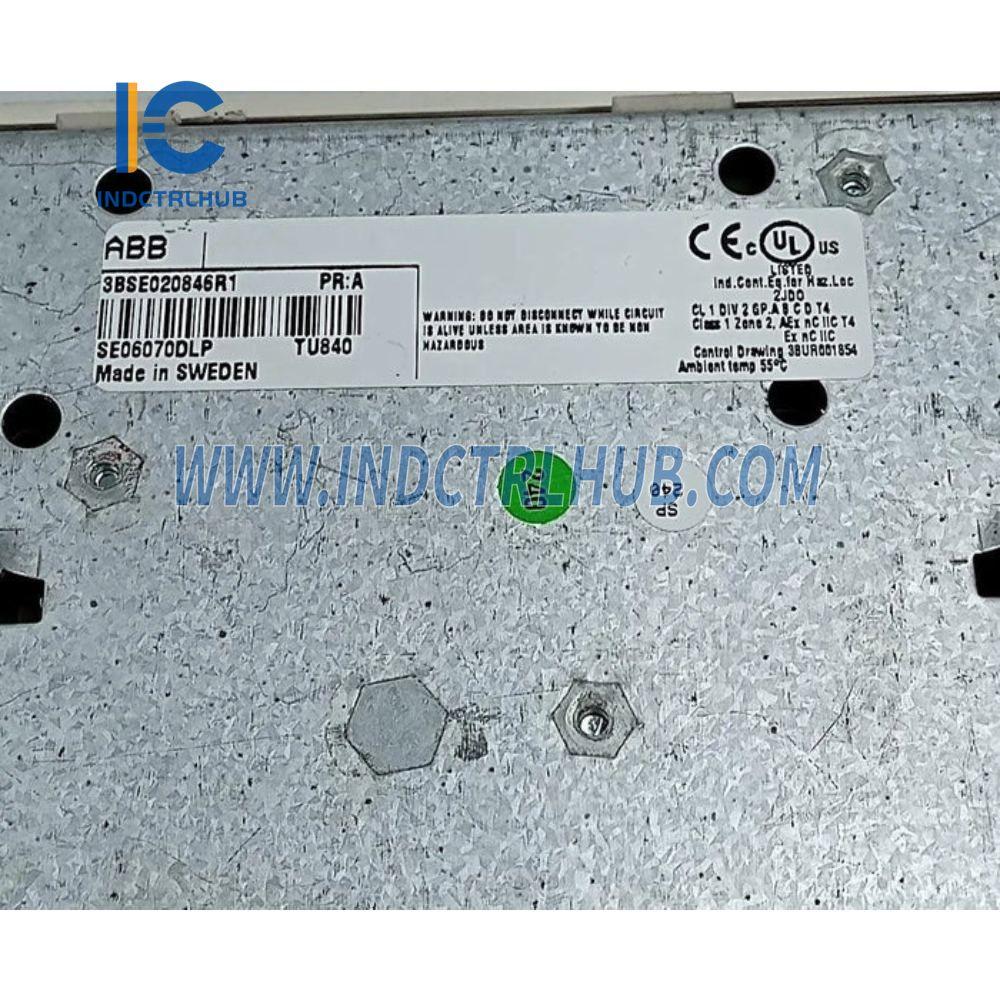

- Номер статьи : 3BSE020846R1
- Протокол связи : ModuleBus
- Главный или подчиненный : N/A
- Резервирование линии : Да
- Избыточность модуля : Да
- Горячая замена : нет
- Тип : Резервный TB840/TB840A, Резервный ввод-вывод, Один источник питания
- Входное напряжение : 24 В постоянного тока (19,2–30 В)
- Монтаж : вертикальный или горизонтальный
Подробные данные
-
Распределение тока ModuleBus :
- Максимум: 5 В (1,5 А)
- 24 В (1,5 А)
- Механические ключи : 36 различных комбинаций
-
Допустимые размеры проводов :
- Твердый: 0,2 - 2,5 мм²
- Многожильный: 0,2 - 2,5 мм² (24 - 12 AWG)
- Рекомендуемый крутящий момент : 0,5 Нм
- Номинальное напряжение изоляции : 50 В
- Напряжение испытания диэлектрика : 500 В переменного тока
- Рассеиваемая мощность : 2,0 Вт
Окружающая среда и сертификация
| Категория | Подробности |
|---|---|
| Маркировка CE | Да |
| Электробезопасность | EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201 |
| Опасное место | Опасное расположение класса 1, зона 2 по стандарту cULus, зона 2 по стандарту ATEX |
| Морская сертификация | ABS, BV, DNV-GL, LR |
| Рабочая температура | от 0 до +55 °C (от +32 до +131 °F) (разрешения выданы для +5 до +55 °C) |
| Температура хранения | от -40 до +70 °C (от -40 до +158 °F) |
| Относительная влажность | от 5 до 95%, без конденсации |
| Максимальная температура окружающей среды | 55 °C (131 °F); для вертикального монтажа: 40 °C (104 °F) |
| Класс оборудования | Класс I согласно IEC 60536 (защищенное заземление) |
| Защита от проникновения | IP20 (МЭК 60529) |
| Соответствие RoHS | ДИРЕКТИВА/2011/65/ЕС (EN 50581:2012) |
| Соответствие требованиям WEEE | ДИРЕКТИВА/2012/19/ЕС |
Размеры
- Ширина : 124 мм (4,88 дюйма)
- Высота : 186 мм (7,32 дюйма) включая защелку
- Глубина : 47 мм (1,85 дюйма)
- Вес : 0,45 кг (0,99 фунта)
