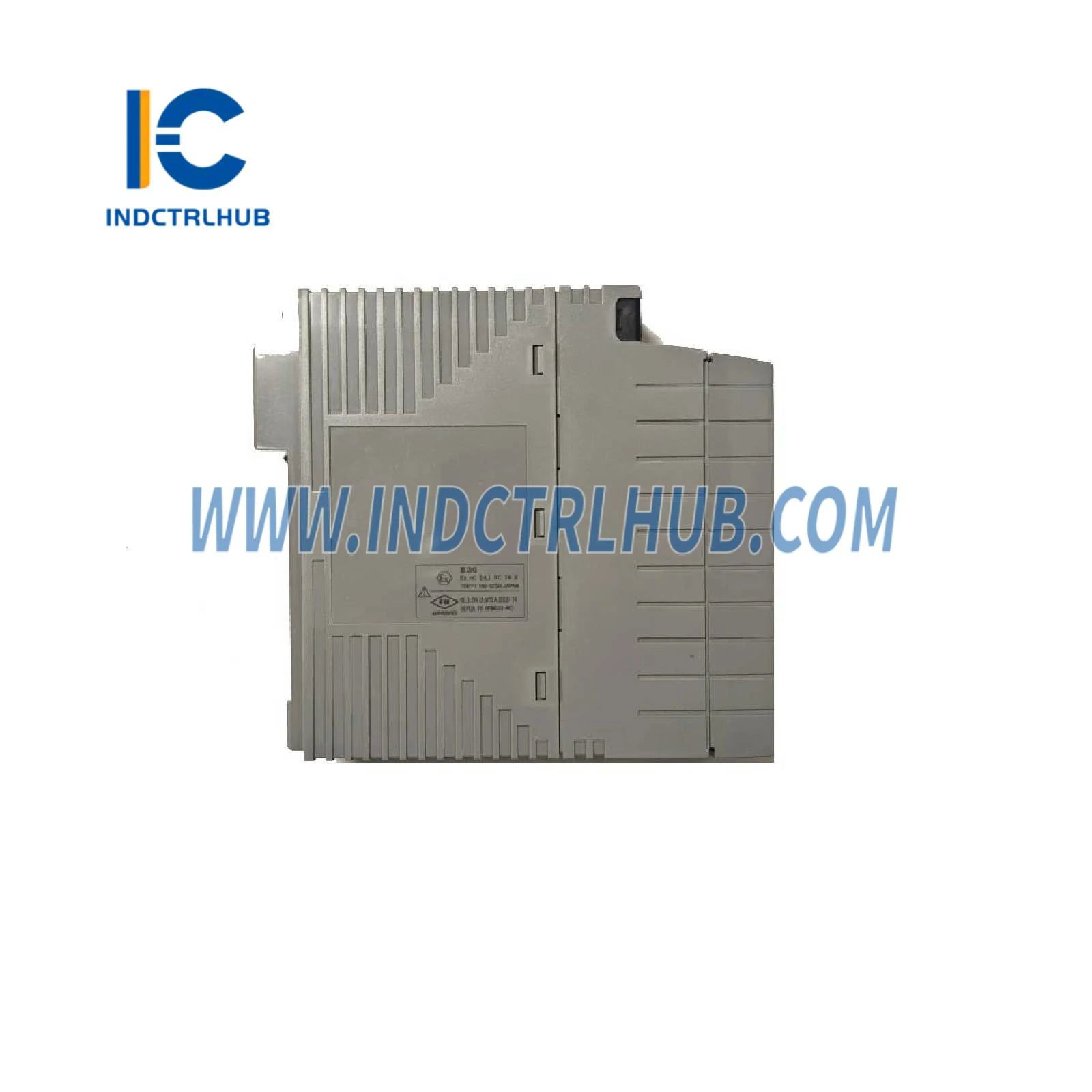

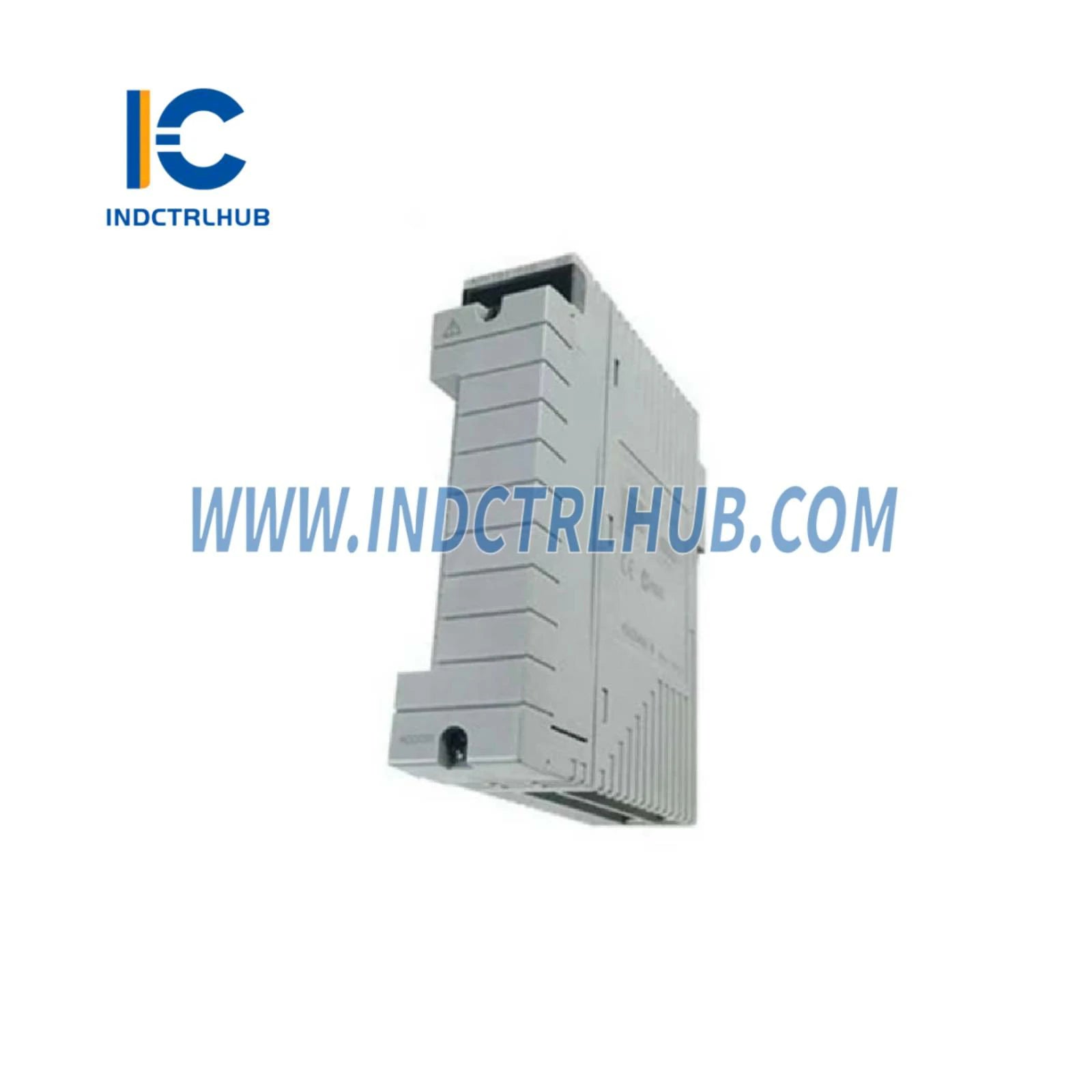

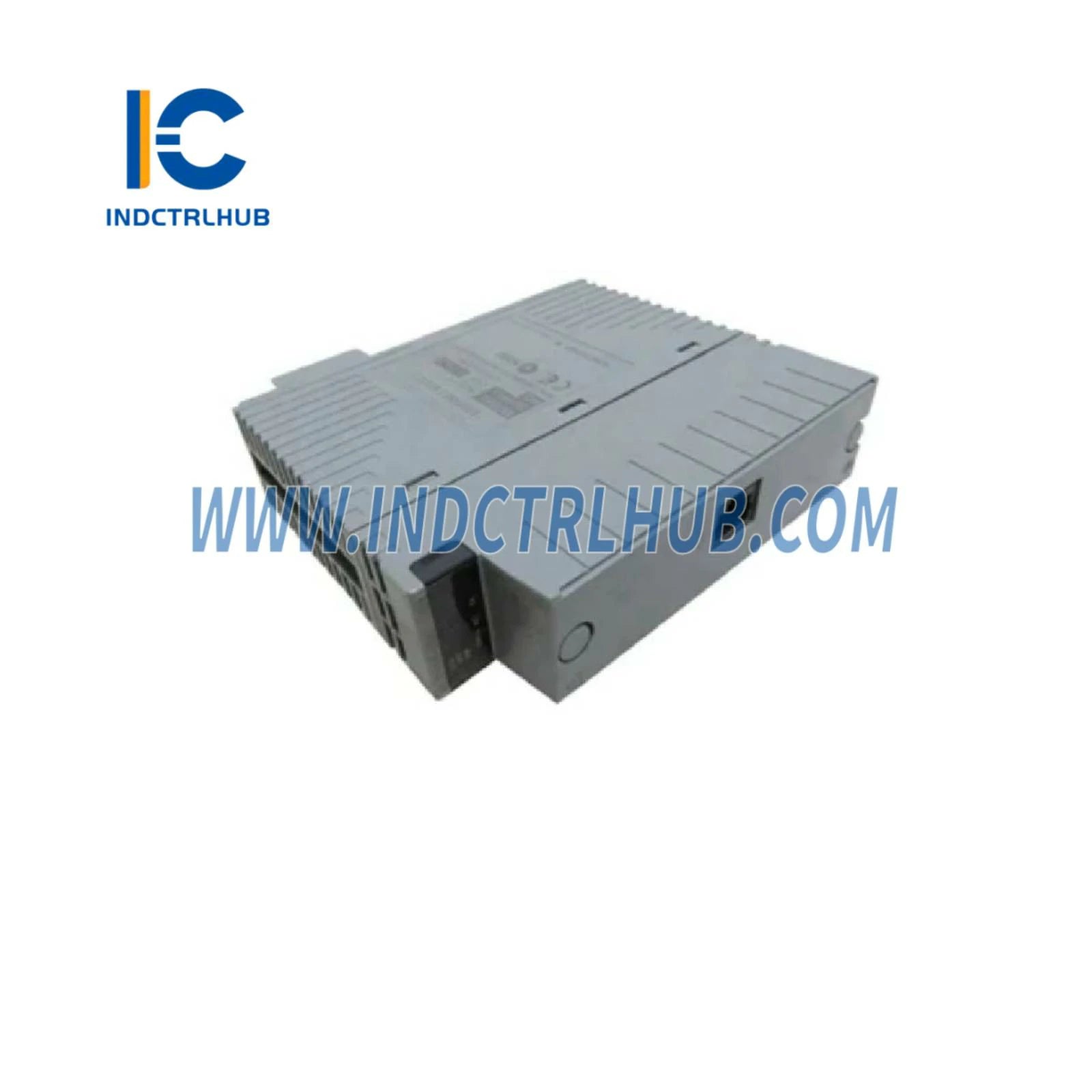

YOKOGAWA EC402-50 Modul Penghubung Bus ESB

Spesifikasi Standar

Fungsionalitas

• fungsi antarmuka master bus ESB

Konektivitas Node

• Sisi Atas: Maksimum 9 unit

• Sisi Bawah: Maksimum 9 unit

• Total: Maksimum 13 unit (bervariasi tergantung pada database FCS)

Transmisi Data

• Kecepatan Transmisi: 128 Mbps (transmisi data modul I/O)

• Jarak Transmisi:

• Sisi Atas: Maksimum 10 m

• Sisi Bawah: Maksimum 10 m

• Total Jarak: Maksimum 20 m

Konsumsi Daya & Berat

• Konsumsi Saat Ini: 0,5 A

• Berat: Sekitar 0,24 kg

Persyaratan Instalasi

• Jika bus ESB adalah non-redundan, pasang modul di slot 7 dari AFV30S, AFV30D, AFV40S, AFV40D, A2FV50S, A2FV50D, A2FV70S, A2FV70D, dan tutup slot 8 dengan modul dummy.

• Jika bus ESB adalah duel-redundan, pasang modul di slot 7 dan slot 8.

Model dan Kode Suffix

Model: EC402
Deskripsi: Modul Penghubung Bus ESB (untuk N-IO/FIO, 2-Port)

Kode Sufiks

• -5 Tipe standar tanpa perlindungan ledakan

• 0  Tipe dasar
