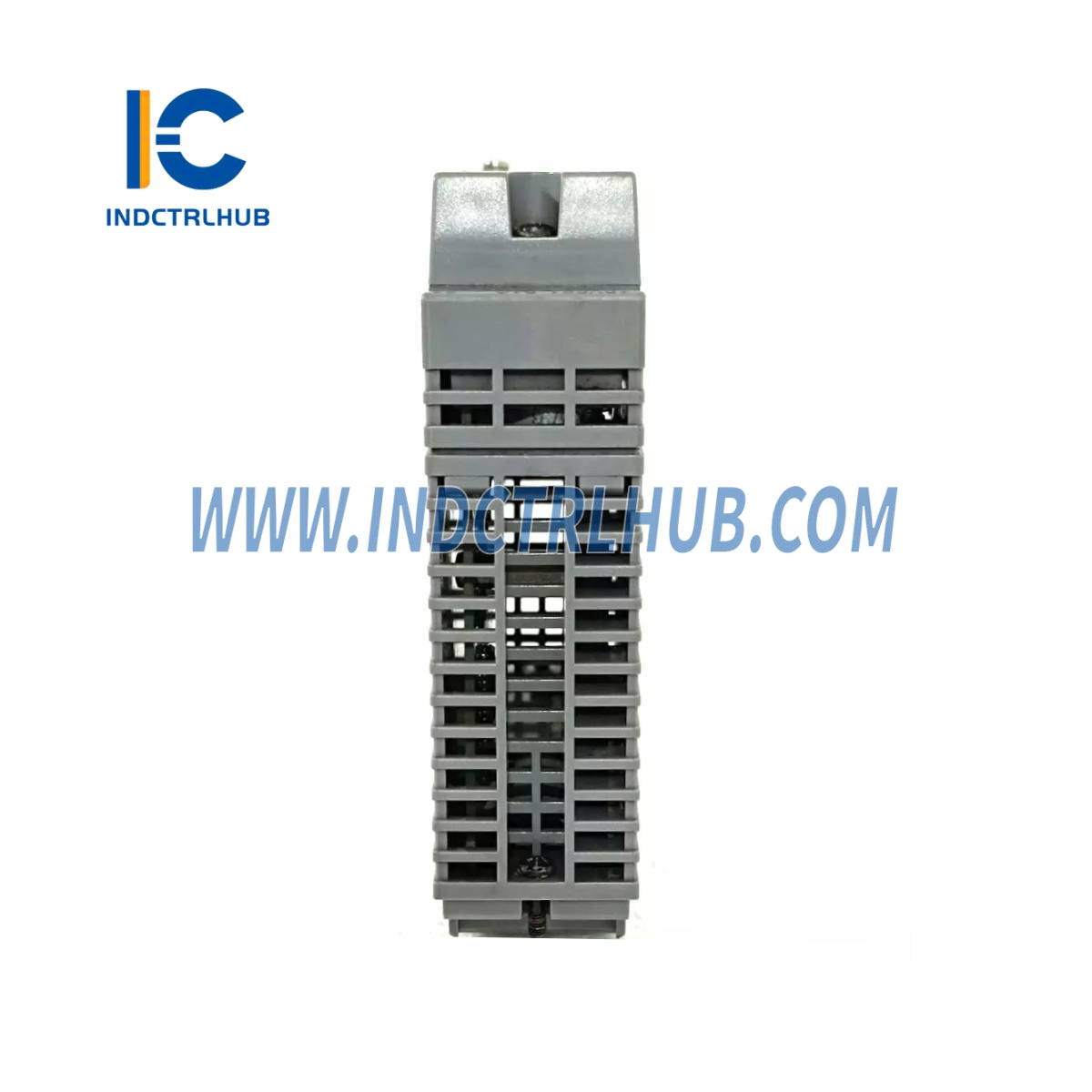

Product Description
🔹 Informasi Umum
|
Pabrikan |
Yokogawa |
|---|---|
|
Model/Nomor Bagian |
ADV551-P10/D5A00 |
|
Keterangan |
Modul Output Digital 32-Kanal, 24 V DC, Terisolasi, dengan output pulsa/waktu-proporsional, Adaptor Antarmuka Kabel KS |
🔹 Spesifikasi
|
Barang |
Spesifikasi |
|---|---|
|
Jumlah Saluran Keluaran |
32 |
|
Tegangan Terapan yang Dinilai |
Tegangan DC 24V |
|
Rating Catu Daya Eksternal |
Tegangan DC 24V, 50mA |
|
Rentang Tegangan Catu Daya Eksternal |
20,4 hingga 26,4 V DC |
|
Format Keluaran |
Tenggelam saat ini |
|
Tegangan Output ON (Maks) |
Tegangan DC 2V |
|
Arus Bocor (Output MATI) |
Maksimum 0,1 mA |
|
Arus Beban Maksimum |
100 mA/saluran, hingga 26,4 V |
|
Tegangan Tahan |
- Output ke sistem: 2 kV AC selama 1 menit - Antara commons: 500 V AC (per 16 saluran) |
|
Waktu Respons Keluaran |
≤ 3 ms (status output), ≤ 10 ms (output status campuran dan pulsa) |
|
Keluaran Lebar Pulsa |
8 ms hingga 7200 s (fungsi satu kali) |
|
Resolusi Lebar Pulsa |
8 ms (±1 ms penundaan ON/OFF) |
|
Output Proporsional Waktu |
Didukung |
|
Fungsi Status Output |
Tidak termasuk |
|
Konsumsi Arus Maksimum |
700 mA (5 V DC), 60 mA (eksternal 24 V DC) |
|
Berat |
Sekitar 0,20kg |
|
Koneksi Eksternal |
KS Cable Interface Adapter [Model: ATD5A-00] |
🔹 Rincian Konfigurasi
Model: ADV551-P10
|
Kode |
Keterangan |
|---|---|
|
-P |
Dengan fungsi keluaran lebar pulsa dan fungsi keluaran proporsional waktu |
|
1 |
Tanpa tampilan status |
|
0 |
Tipe dasar |
Kode Opsi: /D5A00
|
Kode |
Keterangan |
|---|---|
|
/D5A00 |
Dengan Adaptor Antarmuka Kabel KS untuk Output Digital 32-saluran (Model: ATD5A-00) |
