Product Description

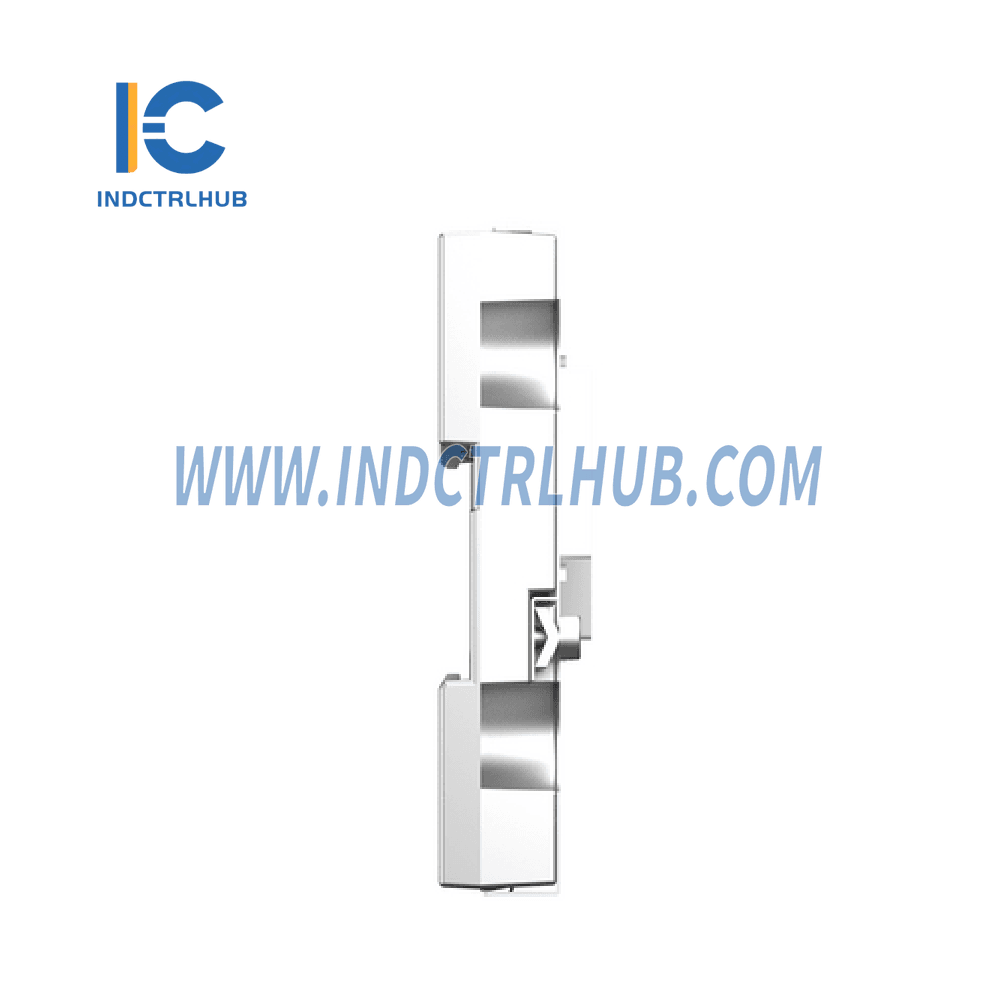

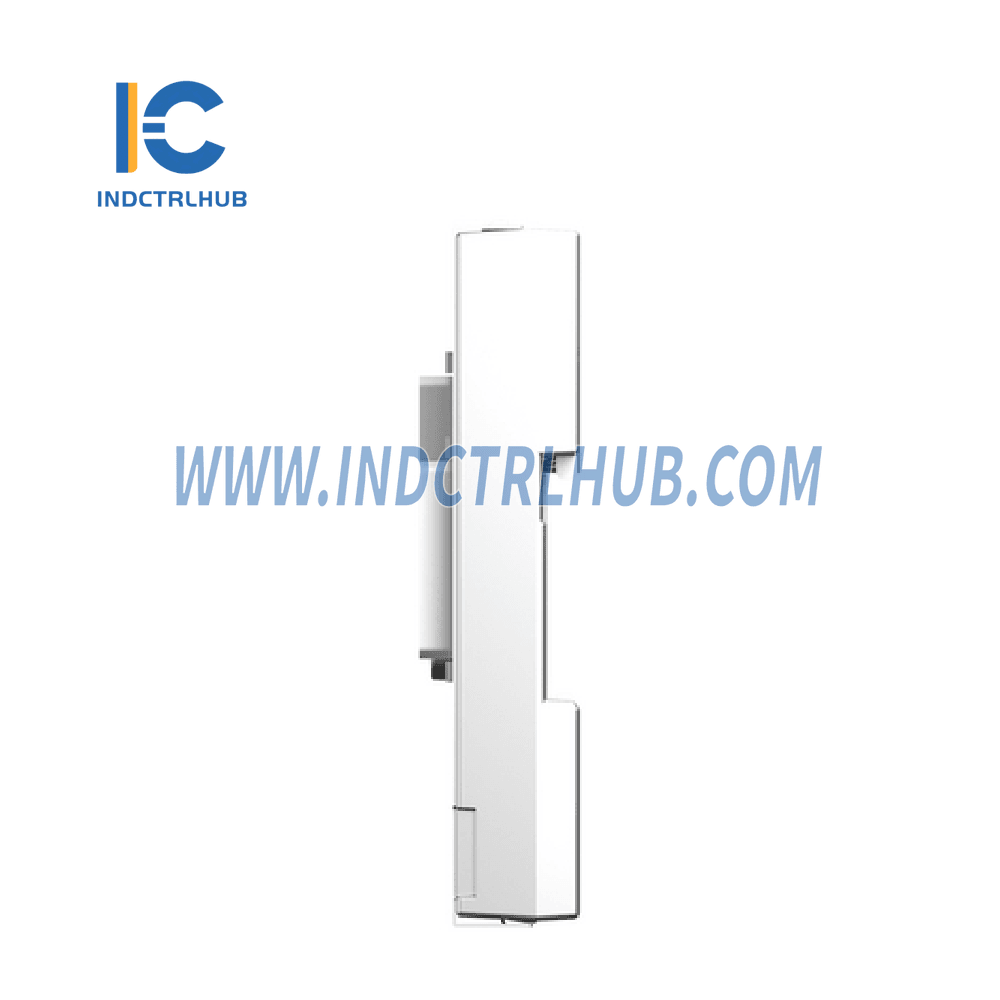

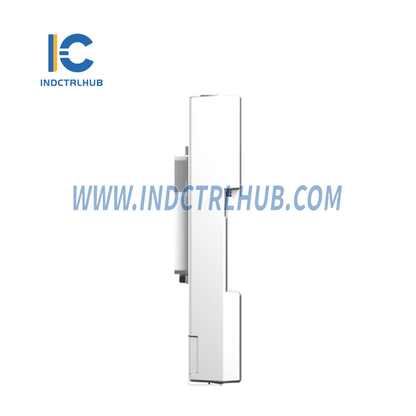

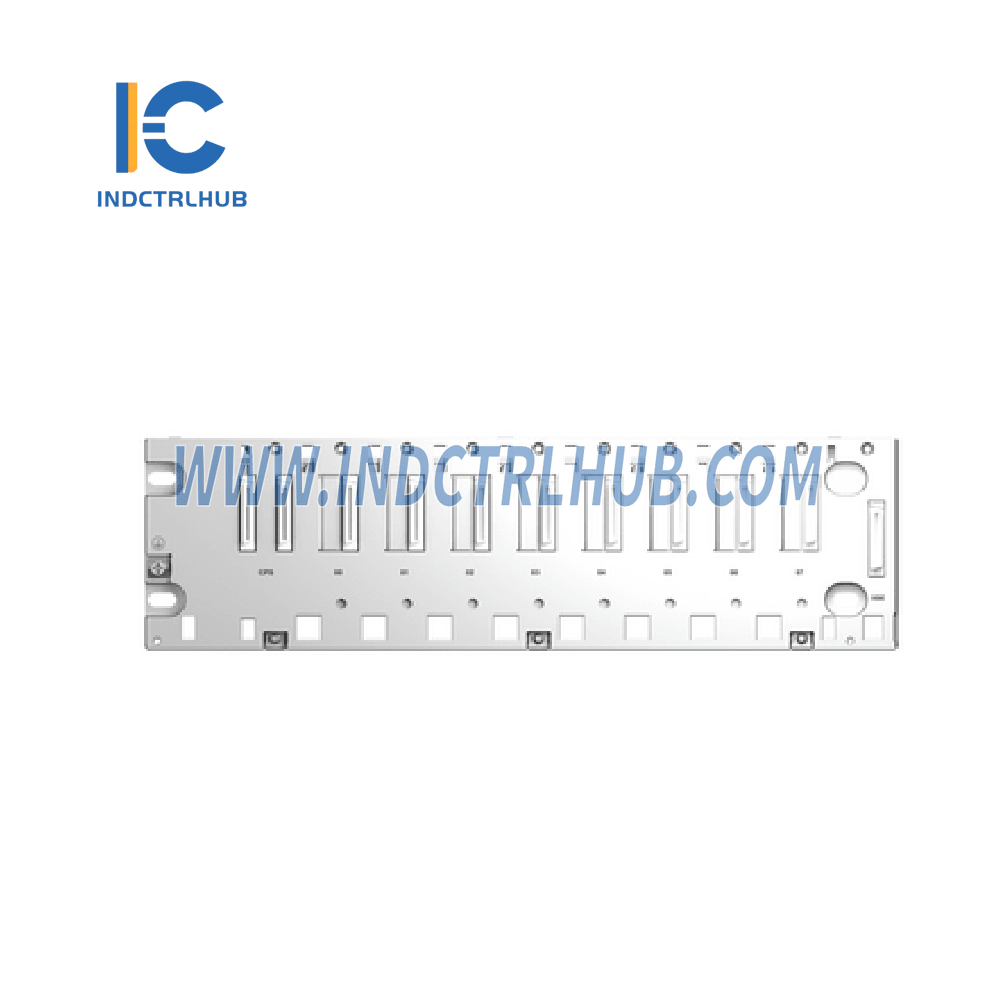

Informasi Produk: Schneider Backplane - BMXXBP0800
Pabrikan:
Model/Nomor Bagian:
Keterangan:
BMXXBP0800 adalah backplane yang dirancang untuk digunakan dengan sistem otomasi Modicon X80. Ini memiliki 8 slot bus dan kompatibel dengan BMXP34 processor, BMXCPS power supply, dan berbagai I/O serta modul aplikasi spesifik. Backplane ini mendukung instalasi dan koneksi yang mudah ke modul ekspansi, dan memastikan kinerja listrik yang andal dengan konsumsi daya rendah hanya 2,21 W. Dengan desain kompak dan berbagai opsi pemasangan, backplane ini cocok untuk berbagai aplikasi otomasi industri.
Spesifikasi:
| Fitur |
Spesifikasi |
| Kisaran Produk |
Modikon X80 |
| Tipe Produk |
Bidang belakang |
| Jumlah Slot |
8 slot bus X |
| Kecocokan Produk |
prosesor BMXP34, catu daya BMXCPS, modul I/O, modul aplikasi spesifik |
| Konsumsi Daya |
2.21 Dalam |
| Koneksi Listrik |
1 konektor (XBE) untuk modul ekspansi |
| Mode Perbaikan |
Dengan 4 sekrup M4/M5/M6 (panel atau pelat pemasangan) |
|
Dengan klip untuk rel DIN simetris 35 mm |
| Tinggi |
4,08 inci (103,7 mm) |
| Lebar |
14,7 inci (372,8 mm) |
| Kedalaman |
0,7 inci (19 mm) |
| Berat Bersih |
2,09 pon (0,95 kg) |
Spesifikasi Lingkungan:
| Fitur |
Spesifikasi |
| Tingkat Perlindungan IP |
IP20 |
| Suhu Udara Ambien (Operasi) |
32…140 °F (0…60 °C) |
| Kelembaban Relatif |
10…95 % (tanpa kondensasi) |
Sertifikasi dan Standar:
| Fitur |
Spesifikasi |
| Sertifikasi Produk |
CE, UL, CSA, RCM, EAC, UKCA, Angkatan Laut Dagang |
| Arahan Kepatuhan |
2014/35/EU (Direktif Tegangan Rendah), 2014/30/EU (Kesesuaian Elektromagnetik) |
| Standar |
EN/IEC 61131-2, EN/IEC 61010-2-201, UL 61010-2-201, CSA C22.2 No 61010-2-201 |
|
IACS E10, EN/IEC 61000-6-5 (tipe antarmuka 1 dan 2) |
|
EN/IEC 61850-3 (lokasi G) |
Fitur Utama:
-
8 Slot Bus: Mendukung hingga 8 modul bus X untuk fungsionalitas yang lebih luas.
-
Konsumsi Daya Rendah: Backplane beroperasi dengan konsumsi daya rendah sebesar 2,21 W, berkontribusi pada efisiensi energi.
-
Fleksibilitas Pemasangan: Opsi pemasangan mencakup pemasangan panel, pelat pemasangan, dan klip rel DIN (35 mm simetris).
-
Dimensi Kompak: Backplane dirancang untuk mudah dipasang di instalasi yang terbatas ruang dengan tinggi 103,7 mm, lebar 372,8 mm, dan kedalaman 19 mm.
-
Kesesuaian Lingkungan: Dirancang untuk beroperasi dalam rentang suhu lingkungan yang luas (0°C hingga 60°C) dan kelembapan relatif 10-95% tanpa kondensasi.
-
Sertifikasi Global: Bersertifikat untuk memenuhi standar internasional seperti CE, UL, CSA, dan IEC, memastikan kepatuhan terhadap regulasi keselamatan dan kinerja.
