Product Description

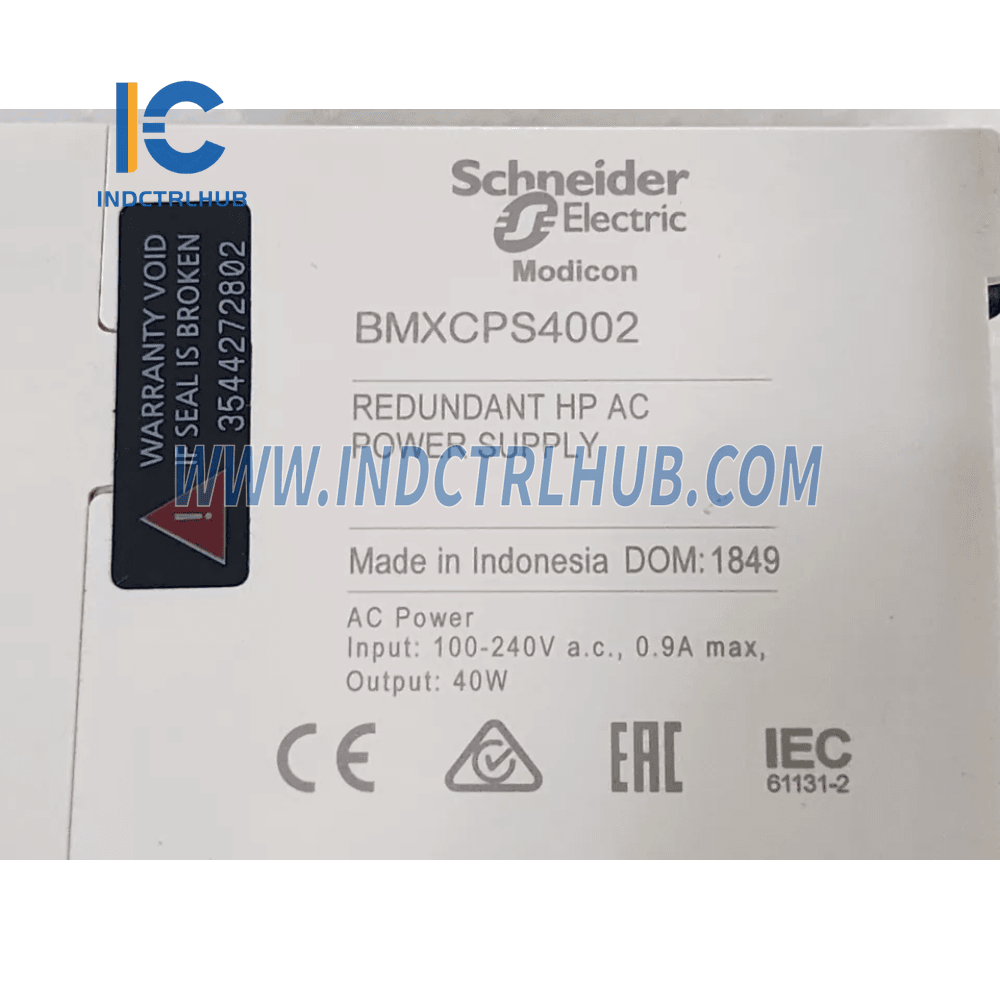

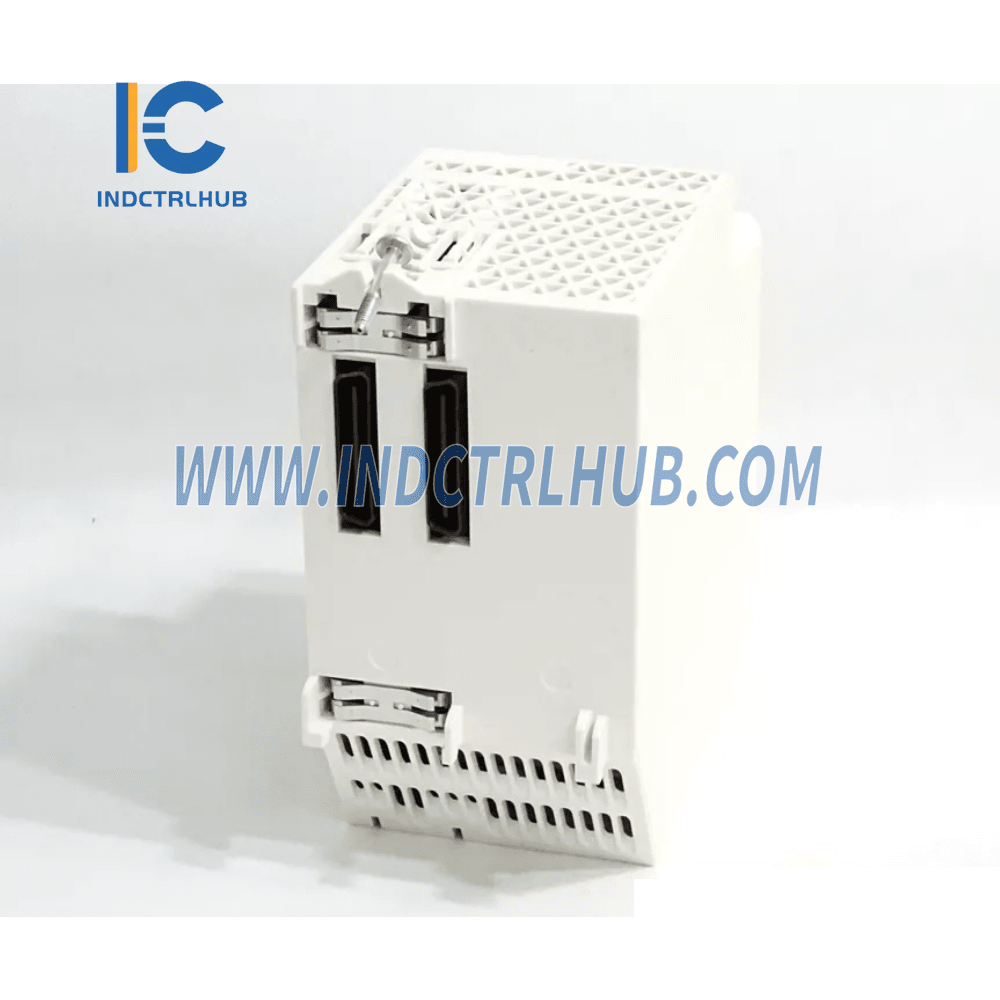

Informasi Produk: Modul Catu Daya Schneider X80 - BMXCPS4002
Pabrikan:
- Schneider Listrik
Model/Nomor Bagian:
- BMXCPS4002 (Modul Catu Daya X80)
Keterangan:
BMXCPS4002 adalah modul catu daya yang dirancang untuk rangkaian Modicon X80, kompatibel dengan Modicon M580 dan M340 Pengendali Otomasi Terprogram (PAC). Modul ini beroperasi dengan rentang tegangan input 100–240 V AC dan menyediakan daya penting untuk modul I/O, prosesor, dan sensor. Ini menawarkan 40W daya sekunder pada 24V DC, dengan diagnostik canggih termasuk pencitraan suhu, uji redundansi, dan durasi waktu aktif. Ini dilengkapi dengan perlindungan yang kuat dan desain kompak, menjadikannya cocok untuk aplikasi proses menengah hingga besar. Modul ini memiliki peringkat IP20 dan mematuhi berbagai standar internasional.
Spesifikasi:
| Fitur | Spesifikasi |
|---|---|
| Kisaran Produk | Modikon X80 |
| Tipe Produk | Modul catu daya |
| Kompatibilitas Backplane | Kompatibel dengan semua backplane |
| Diagnostik Lanjutan Tersedia | Penginderaan suhu, Uji redundansi, Durasi waktu aktif, Informasi redundansi, Sisa umur |
| Tegangan Primer | 100...240VAC |
| Jenis Sirkuit Pasokan | AC |
| Tenaga Sekunder | 18 W pada 3.3 V DC (catu daya logika modul I/O) |
| 40 W pada 24 V DC (catu daya modul I/O dan prosesor, jika 3.3 V tidak terisi) | |
| Batas Tegangan Utama | 85...264 V AC |
| Frekuensi Jaringan | 50/60 Hz |
| Batas Frekuensi Jaringan | 47…63Hz |
| Kekuatan yang tampak | 0,13kVA |
| Arus Masukan | 0,55 A @ 240 V, 1,01 A @ 115 V |
| Arus Masuk | 30 A @ 120 V, 60 A @ 240 V |
| Saya sedang dalam Aktivasi | 1 A².s @ 115 V, 4 A².s @ 230 V |
| Ini pada Aktivasi | 0,1 A.s @ 115 V, 0,15 A.s @ 230 V |
| Keandalan MTBF | 792.000 jam |
| Jenis Perlindungan | Fus internal tidak dapat diakses untuk sirkuit primer, Perlindungan kelebihan beban, Perlindungan tegangan lebih, Perlindungan hubung singkat untuk sirkuit sekunder |
| Arus pada Tegangan Sekunder | 5.5 A @ 3.3 V DC (catu daya logika modul I/O) |
| 1,67 A @ 24 V DC (catu daya modul I/O dan prosesor) | |
| Dissipasi Daya Maksimum | 8,5 inci |
| Lampu LED status | 1 LED (hijau) untuk keberadaan tegangan (OK) |
| 1 LED (hijau) untuk redundansi (OK) | |
| 1 LED (hijau) untuk status catu daya | |
| Jenis Kontrol | Tombol tekan RESET (restart dingin) |
| Koneksi Listrik | Konektor 2-pin untuk relay alarm |
| Konektor 5-pin untuk pasokan garis, tanah pelindung | |
| Ketahanan Isolasi | ≥ 100 MΩ (primer/ground), ≥ 100 MΩ (primer/sekunder) |
| Berat Bersih | 0,51 kg |
Spesifikasi Lingkungan:
| Fitur | Spesifikasi |
|---|---|
| Imunitas terhadap Microbreaks | 1 menit |
| Kekuatan Dielektrik | 1500 V (primer/sekunder, daya logika modul I/O) |
| 1500 V (primer/sekunder, daya modul I/O dan prosesor) | |
| 2300 V (primer/sekunder, daya sensor) | |
| 1500 V (primer/ground) | |
| 500 V (output sensor 24 V/tanah) | |
| Ketahanan Getaran | 3 bulan |
| Tahan Guncangan | 30 gram |
| Tingkat Perlindungan IP | IP20 |
| Karakteristik Lingkungan | 3C3, 3C4 sesuai dengan EN/IEC 60721-3-3 |
| Suhu Udara Ambien (Operasi) | 0…60 derajat celcius |
| Suhu Udara Ambien (Penyimpanan) | -40…85 °C |
| Kelembaban Relatif | 5…95 % pada 55 °C tanpa kondensasi |
| Perawatan Pelindung | TC (Pelapisan konformal Humiseal 1A33) |
| Ketinggian Operasional | 0...2000 m (0...5000 m dengan faktor penurunan) |
Sertifikasi dan Standar:
| Fitur | Spesifikasi |
|---|---|
| Sertifikasi Produk | CE, RCM, Angkatan Laut Dagang, CSA, EAC, UL |
| Arahan Kepatuhan | 2014/35/EU (Direktif Tegangan Rendah), 2014/30/EU (EMC), 2012/19/EU (WEEE) |
| Standar | EN 61131-2, EN 61000-6-4, EN 61000-6-2, EN 61010-2-201 |
Fitur Utama:
- Output Daya Tinggi: Menyediakan 40W pada 24V DC dan 18W pada 3.3V DC untuk berbagai modul I/O dan prosesor.
- Diagnostik Lanjutan: Termasuk pencitraan suhu, tes redundansi, durasi waktu aktif, informasi redundansi, dan sisa umur untuk pemeliharaan proaktif.
- Rentang Tegangan Luas: Beroperasi dengan rentang tegangan primer 100–240 V AC dan menawarkan fleksibilitas untuk aplikasi global.
- Keandalan: MTBF sebesar 792.000 jam memastikan kinerja yang kuat.
- Desain Kompak dan Efisien: Ringan hanya 0,51 kg dengan peringkat IP20 untuk perlindungan di lingkungan industri.
