Product Description
🔹 Informasi Umum
|
Pabrikan |
Foxboro |
|---|---|
|
Model/Nomor Bagian |
MVI56E-61850S |
|
Keterangan |

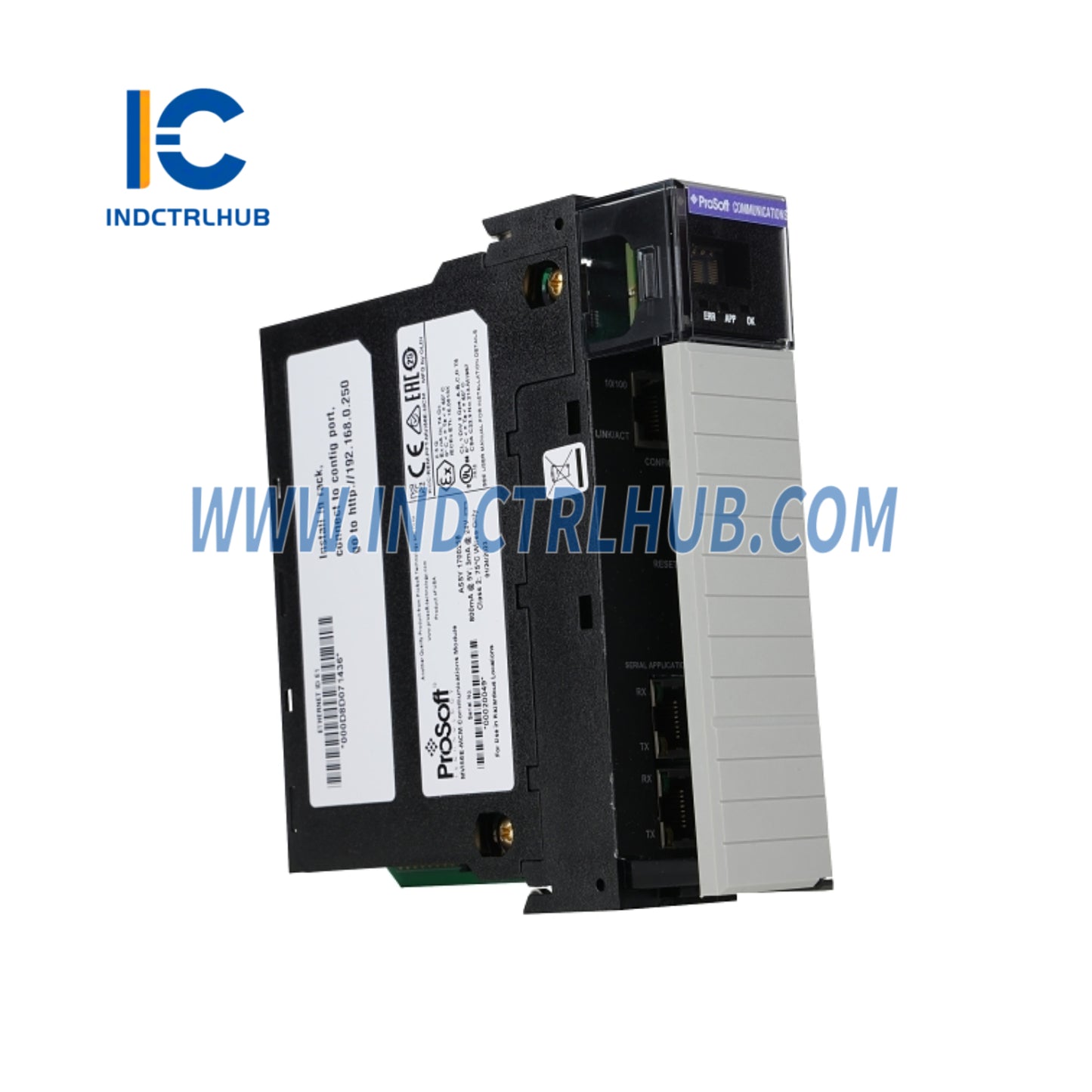

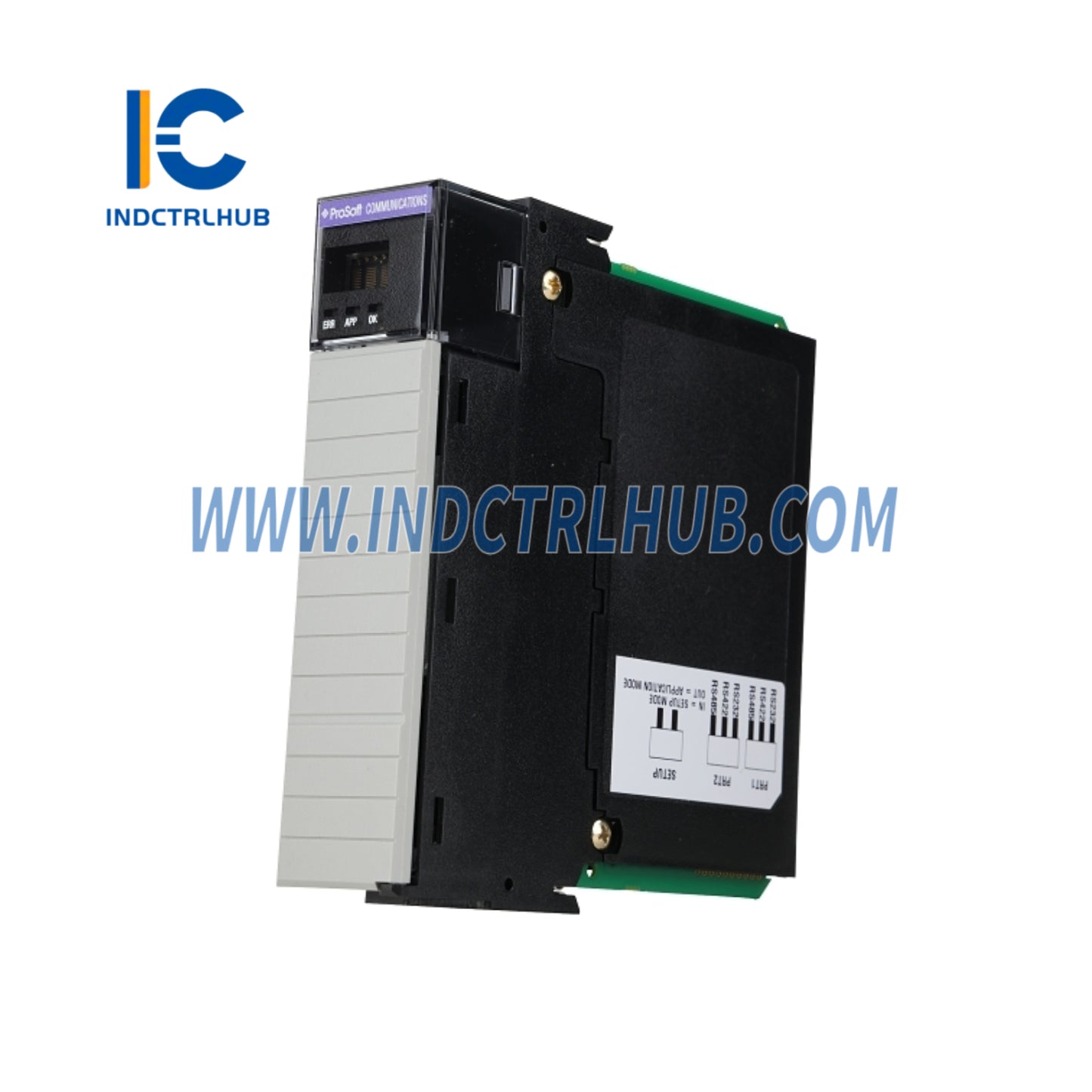

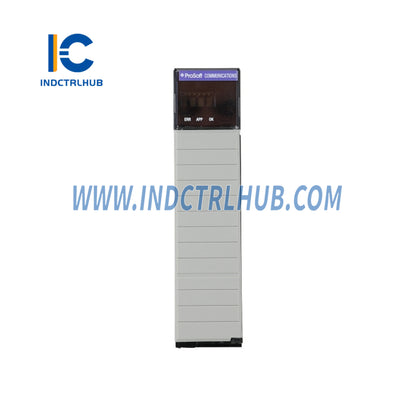

ControlLogix® Modul Server IEC 61850 |
🔹 Spesifikasi
Spesifikasi Fungsional
|
Spesifikasi |
Keterangan |
|---|---|
|
Koneksi Klien |
Mendukung hingga 8 koneksi klien independen |
|
Tipe Titik Data 61850 |
- Status dengan Kualitas: 200 poin - Status SOE: 200 poin - Titik Kontrol: 200 poin (FLOATDB maks. 50) - Laporan Terbuffer: 8 - Laporan Tidak Terbuffer: 8 |
|
Fungsi yang Didukung |
Server IEC 61850 dengan MMS Baca/Tulis menggunakan node logis GGIO |
|
Tipe Data yang Didukung |
BOOL, BYTE, INT, DINT (32-bit), REAL (32-bit float), FLOATDB (32-bit float) |
Spesifikasi Perangkat Keras
|
Spesifikasi |
Keterangan |
|---|---|
|
Beban Arus Backplane |
800 mA @ 5 VDC 3 mA @ 24 VDC |
|
Suhu Operasi |
0°C hingga 60°C (32°F hingga 140°F) |
|
Suhu Penyimpanan |
-40°C hingga 85°C (-40°F hingga 185°F) |
|
Terkejut |
30 g (Operasional)50 g (Tidak operasional) |
|
Getaran |
5 g dari 10 hingga 150 Hz |
|
Kelembaban Relatif |
5% hingga 95%, non-kondensasi |
|
Indikator LED |
Status Baterai (ERR), Status Aplikasi (APP), Status Modul (OK) |
|
Tampilan 4 Karakter |
Menampilkan alamat IP modul |
|
Pelabuhan Ethernet |
10/100 Base-T, RJ45 (CAT5) LED Tautan/Kegiatan, Auto-crossover |
|
Aksesoris yang Disertakan |
Kabel Ethernet straight-through sepanjang 5 kaki |
