Ikhtisar Produk

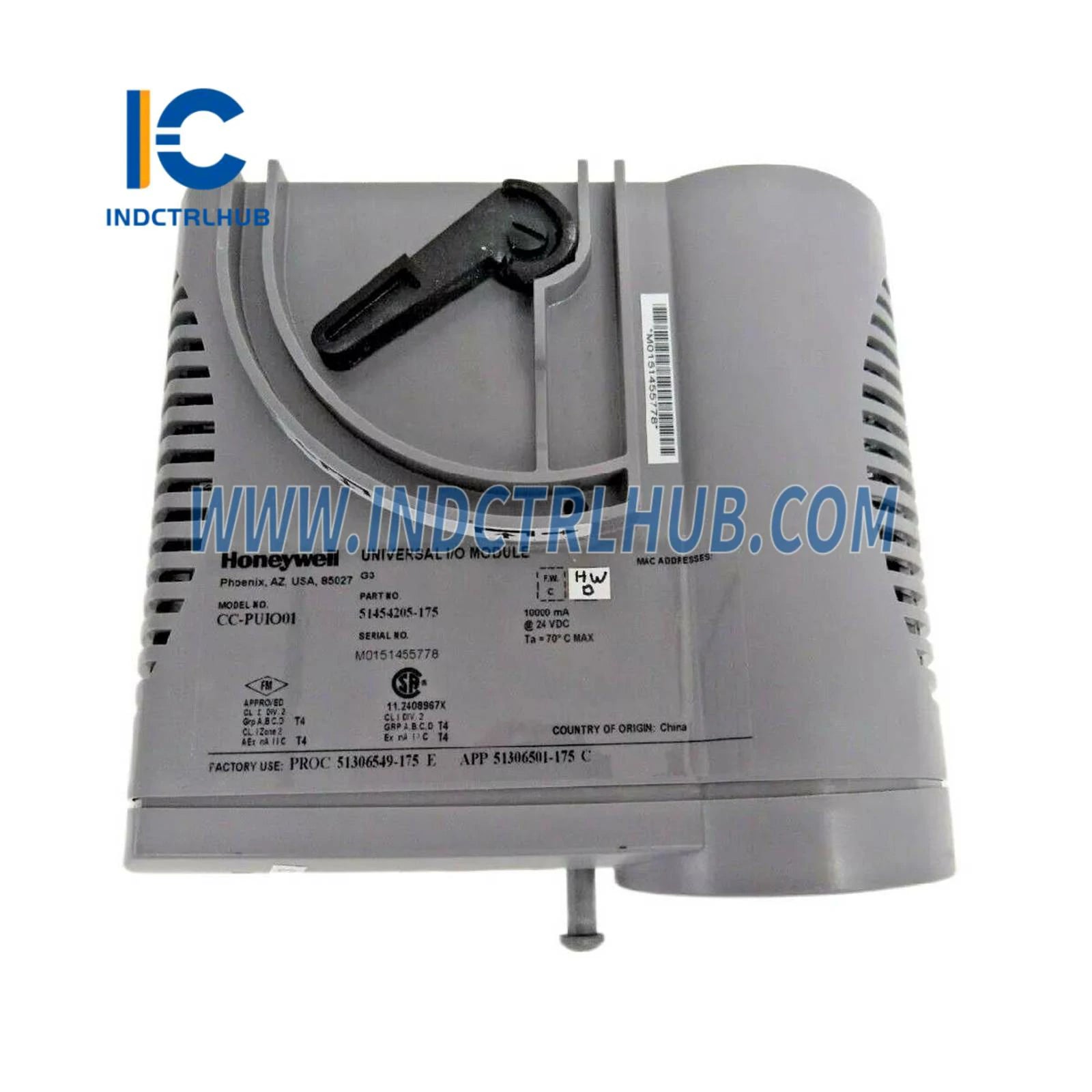

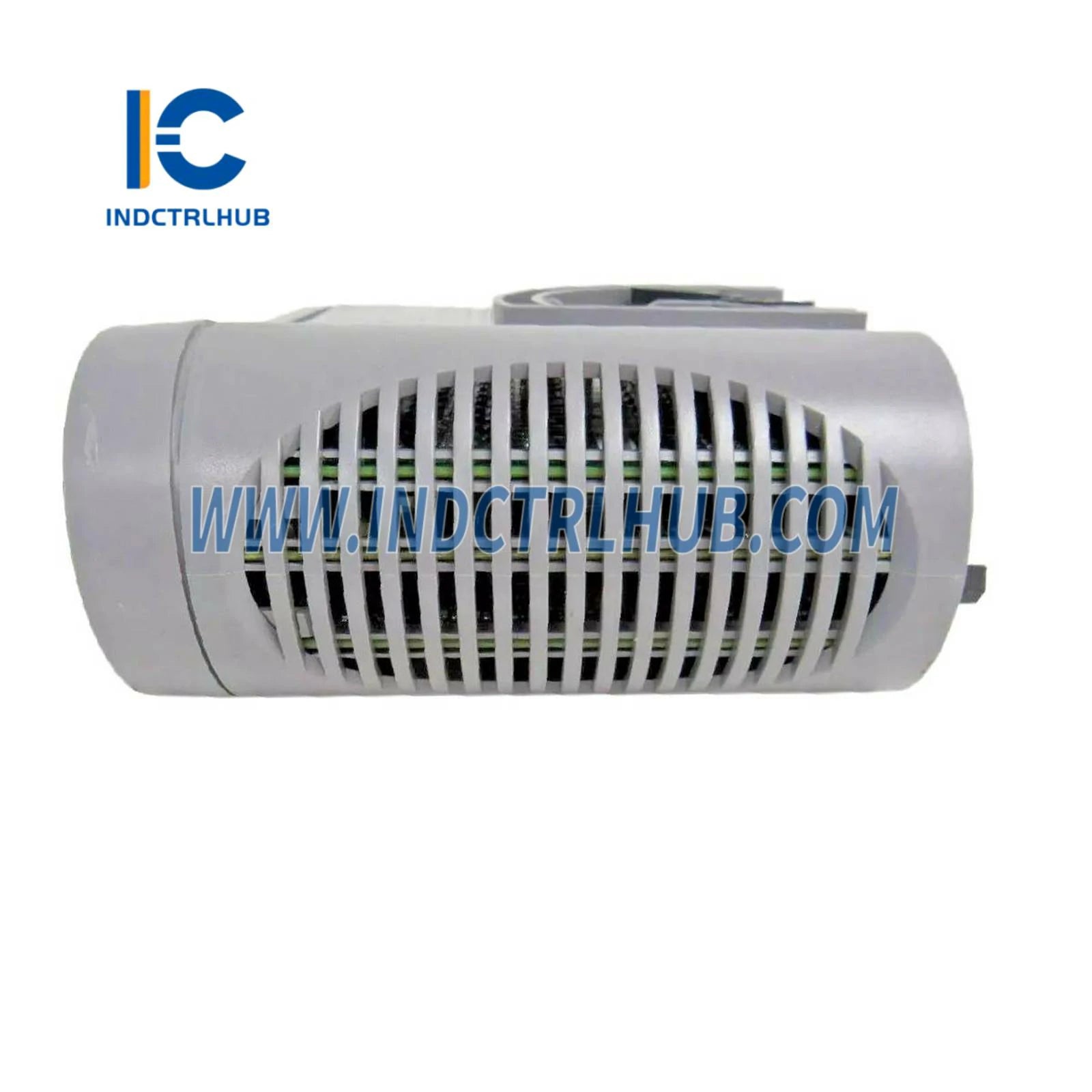

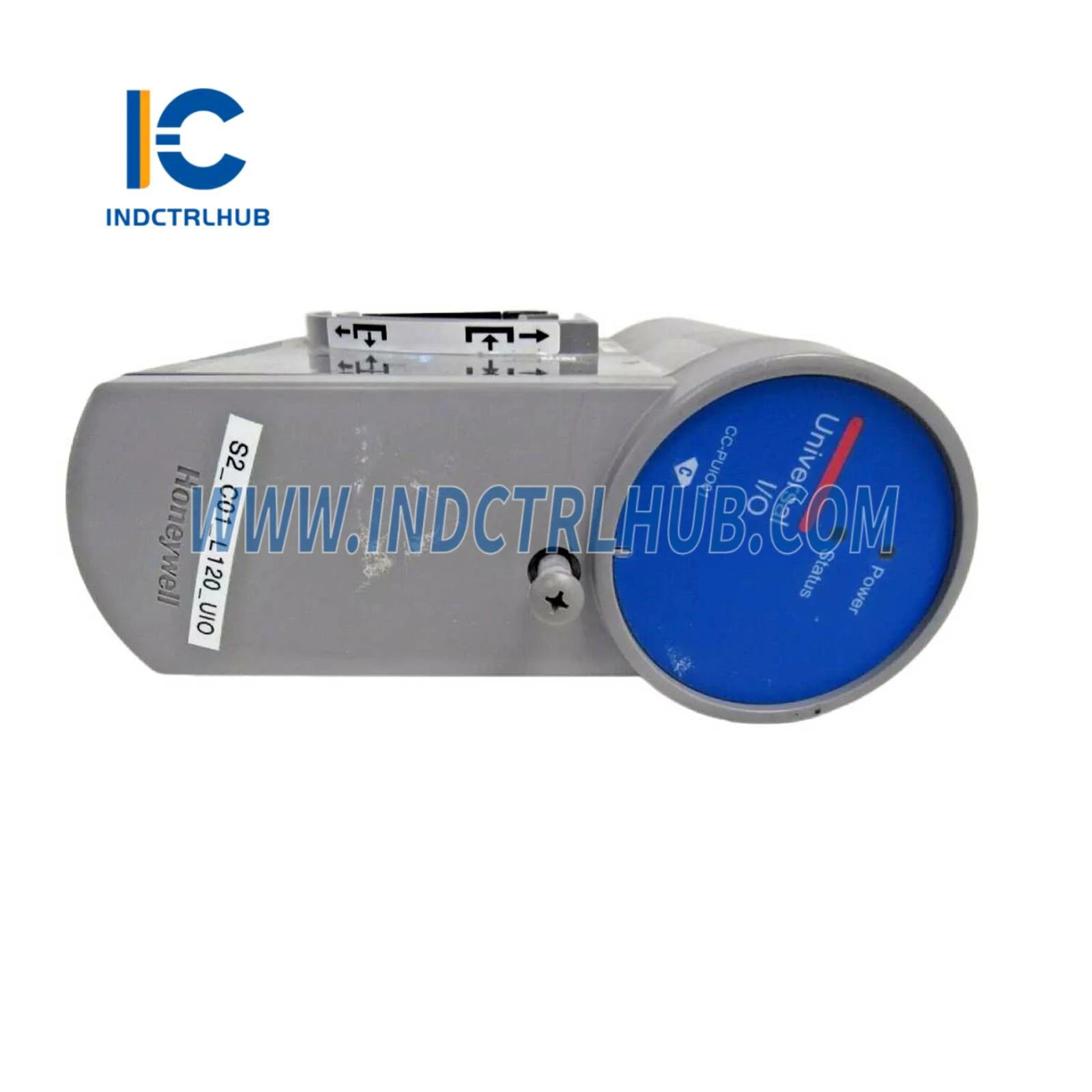

Modul Honeywell CC-PUIO01 51454205-175 Universal Input Output adalah perangkat I/O yang serbaguna dan berorientasi pada keselamatan, dirancang untuk platform Seri C Honeywell dalam Sistem Pengetahuan Proses Experion (PKS) atau sistem Safety Manager. Modul ini mendukung hingga 32 saluran, dapat dikonfigurasi untuk input/output analog dan digital dengan komunikasi HART, menawarkan fleksibilitas untuk aplikasi otomatisasi industri. Dilengkapi dengan konverter A/D 16-bit untuk input, resolusi 12-bit untuk output, dan diagnostik yang kuat (misalnya, deteksi kabel terbuka), modul ini memastikan pemrosesan sinyal yang tepat dan kinerja yang andal di lingkungan yang menuntut.
Informasi Teknis
| Parameter | Spesifikasi |
|---|---|
| Pabrikan | Honeywell |
| Model/Nomor Bagian | CC-PUIO01 51454205-175 |
| Keterangan | Input Output Universal |
| Input Analog dengan HART | |
| Jenis Input | Arus (perangkat 2, 3, atau 4-kawat) |
| Saluran Masukan | 32 maksimum per modul (dengan atau tanpa deteksi kabel terbuka) |
| Resolusi A/D Converter | 16-bit |
| Rentang Masukan | 0-20 mA atau 4-20 mA |
| Rasio Penolakan Mode Normal, pada 60 Hz | 12dB |
| Respons Filter Mode Normal | Tunggal, -3 dB @ 16 Hz |
| Crosstalk, DC hingga 60 Hz (saluran ke saluran) | 60dB |
| Impedansi Masukan | nominalnya 250Ω |
| Tegangan Masukan Maksimum (setiap masukan yang direferensikan ke umum, tanpa kerusakan) | +36 V DC hingga -1,1 V DC |
| Kecepatan Pindai Input | 50 mdtk |
| Akurasi Perangkat Keras | 0,1% dari skala penuh (23,5 ± 2°C) 0,17% dari skala penuh (-40 hingga +70°C) |
| Kondisi Daya Lapangan Pemancar | Arus dibatasi hingga 24 mA |
| Filter Masukan | Low-pass orde pertama, 16 Hz |
| Saluran (Input Pulse Spesifik) | 15, 16, 17, 18 |
| Frekuensi (Input Denyut) | 0-10 kHz |
| Lebar Pulsa Minimum | 50 detik |
| Siklus Tugas | Setiap siklus tugas yang memenuhi spesifikasi lebar pulsa minimum |
| Keluaran Analog dengan HART | |
| Jenis Keluaran | 4-20 mA loop arus |
| Saluran Keluaran | 32 maksimum per modul (dengan atau tanpa deteksi kabel terbuka) |
| Riak Keluaran | < 125 mV puncak-ke-puncak pada frekuensi saluran listrik, di seluruh beban 250 Ω |
| Pergeseran Suhu Keluaran | 0,001% dari skala penuh/°C |
| Akurasi Pembacaan Keluaran | 0,25% dari skala penuh |
| Linearitas Arus Keluaran | ± 0,05% dari skala nominal penuh |
| Resolusi | 12-sedikit |
| Akurasi Terkalibrasi | < 0,5% dari skala penuh (25°C) termasuk linearitas |
| Rentang Arus Keluaran yang Dapat Diatur Langsung | 0mA hingga 23mA |
| Beban Resistif Maksimum (supply 24 V = 22 V DC hingga 28 V DC) | 700 ohm |
| Tegangan Kepatuhan Output Maksimum (supply 24 V = 22 V DC hingga 28 V DC) | Tegangan DC 14V |
| Tegangan Sirkuit Terbuka Maksimum | Tegangan DC 24V |
| Waktu Respon (kode input DAC ke output) | 2 menit |
| Gap (0 mA) dari Output ke Field pada Switchover | 0 ms (kedua pasangan terus aktif) |
| Input Digital (Deteksi Kontak, Set Pertama) | |
| Tegangan Terbuka | Tegangan DC 24V |
| Arus Hubung Pendek | 7 juta |
| Buka Kontak | 15kΩ > 0,1W |
| Kontak Tertutup | Daya 5kΩ > 0,25W |
| Deteksi Kontak Dekat | 1,8 mA < Saya < 6 mA |
| Deteksi Kontak Terbuka | 0,7 mA < Saya < 1,8 mA |
| Deteksi Kabel Terbuka | Saya <0,7 mA |
| Filter Masukan | Low-pass orde pertama, 16 Hz |
| Input Digital (Deteksi Kontak, Set Kedua) | |
| Tegangan Terbuka | Tegangan DC 24V |
| Kontak Tertutup Saat Ini | 7 mA ± 5% (setelah deteksi keadaan terbuka) 3,5 mA ± 5% (setelah deteksi keadaan tertutup) |
| Deteksi Kontak Dekat | saya > 2,81 mA |
| Deteksi Kontak Terbuka | Saya <1,8 mA |
| Filter Masukan | Low-pass orde pertama, 16 Hz |
