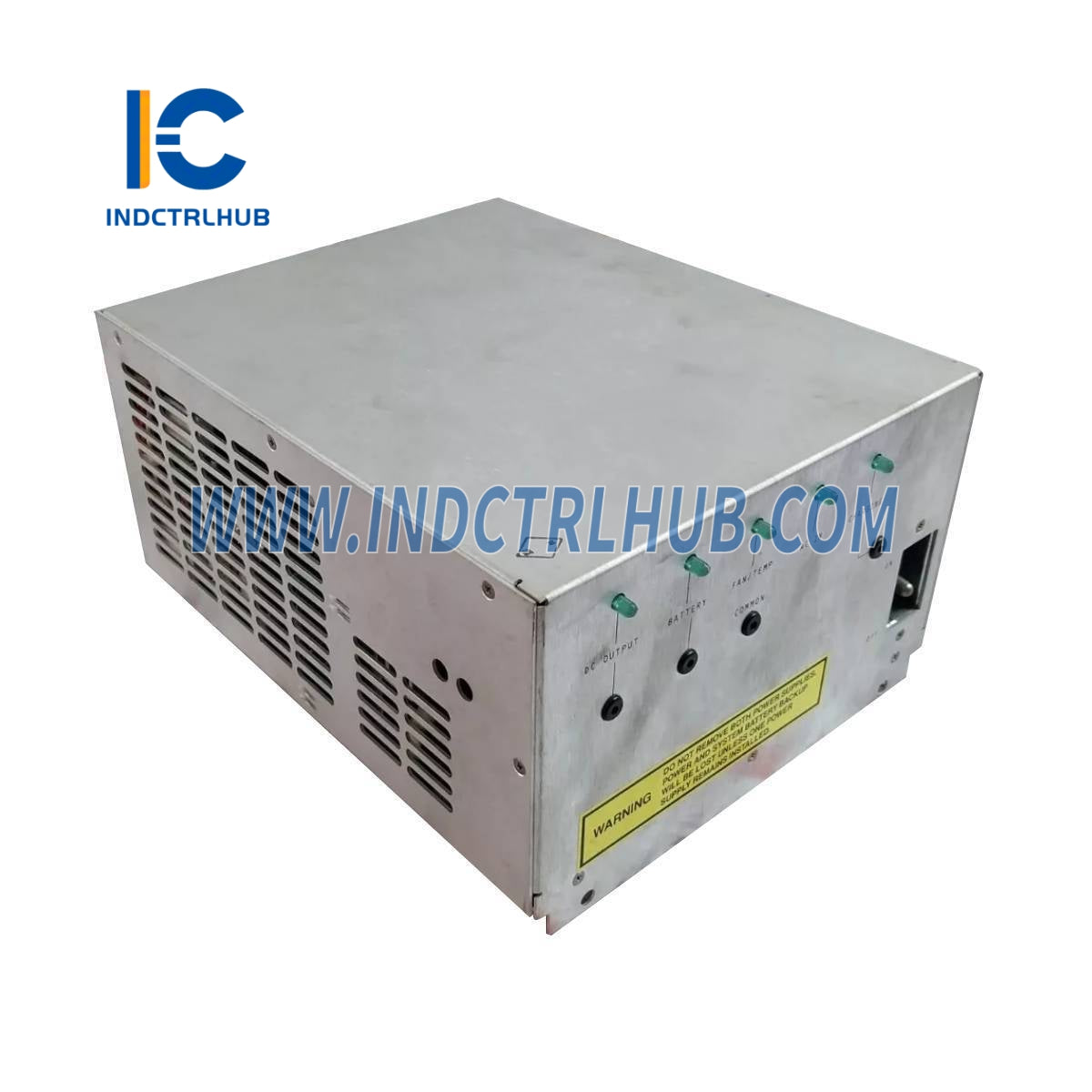

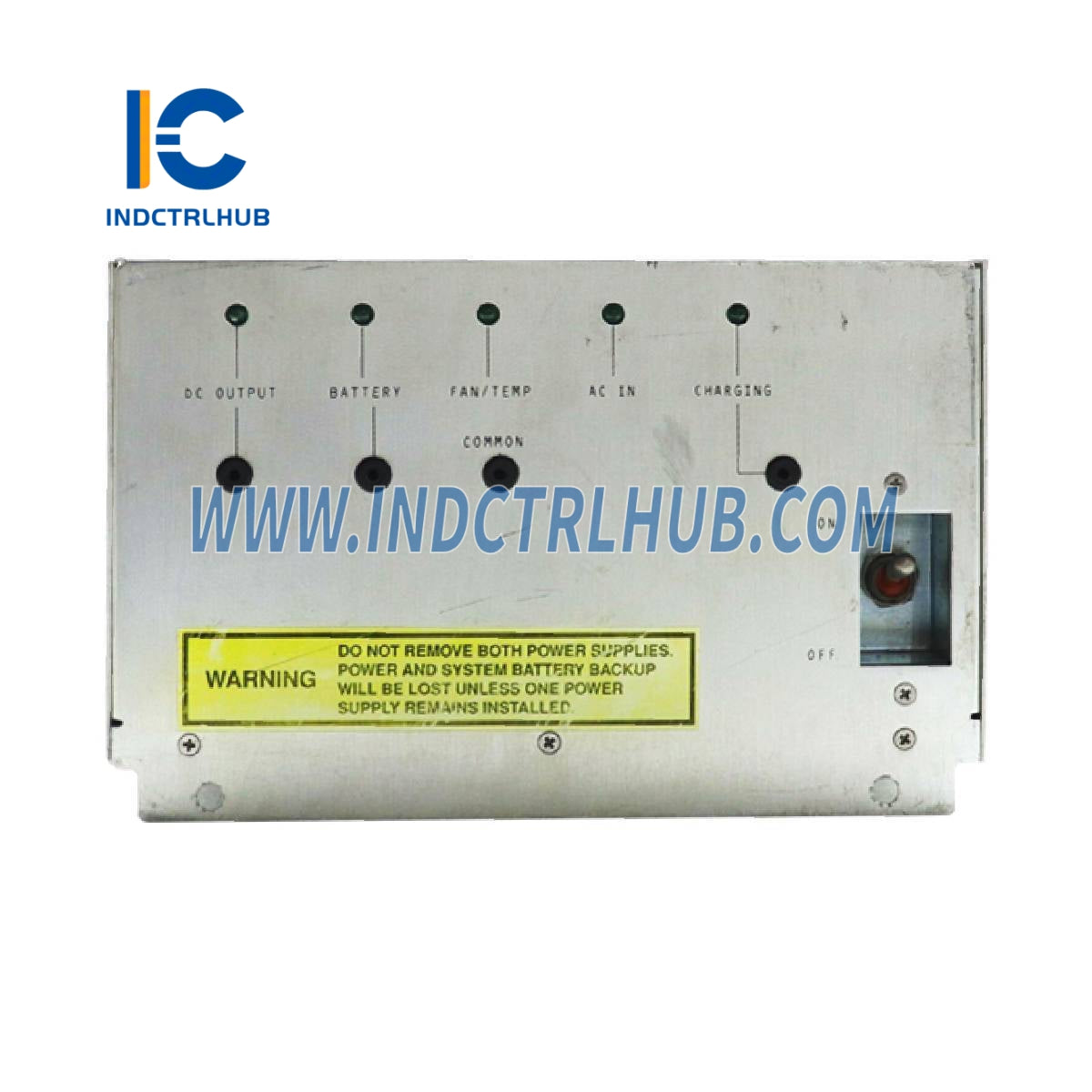

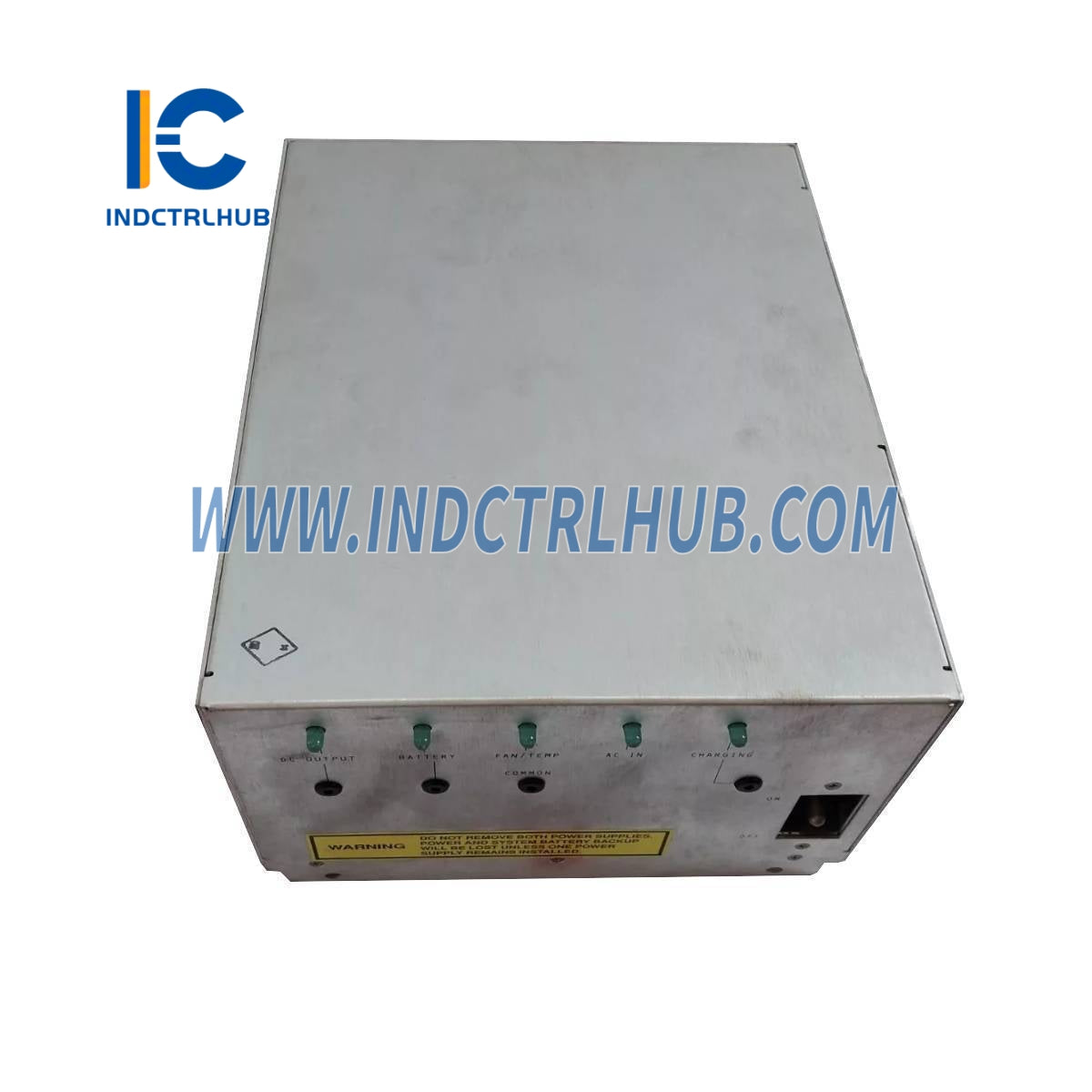

Honeywell 51198947-100F HPM Power Supply
Ikhtisar Produk
- Honeywell 51198947-100F adalah modul Catu Daya High-Performance Process Manager (HPM) yang dirancang untuk digunakan dalam kabinet peralatan Universal Control Network (UCN) Honeywell, mendukung sistem Process Manager (PM), Advanced Process Manager (APM), dan HPM dalam platform TDC 3000 dan Experion Process Knowledge System (PKS). Catu daya AC/DC yang sesuai dengan standar CE ini beroperasi dengan input jalur AC atau baterai 48 VDC, termasuk sirkuit pengisian baterai, dan dirancang untuk penyediaan daya yang andal dalam aplikasi otomasi industri di berbagai sektor seperti minyak dan gas, kimia, dan manufaktur.
Spesifikasi Teknis
- 51198947-100F memiliki spesifikasi berikut berdasarkan karakteristik standar untuk model ini:
| Spesifikasi | Rincian |
|---|---|
| Model/Nomor Bagian | 51198947-100F |
| Pabrikan | Honeywell |
| Keterangan | Catu Daya HPM, Output AC/DC |
| Seri | TDC 3000 / Experion PKS (PM, APM, HPM) |
| Tegangan Masukan | 85 hingga 264 VAC atau 48 VDC (baterai) |
| Tegangan Keluaran | 25.25 VDC pada 10 A (jalur AC) 24.25 VDC (baterai 48 VDC) 6 VAC pada 35 mA (sinkronisasi frekuensi garis) |
| Arus Keluaran | 10A (nilai nominal) |
| Pengisian Baterai | Termasuk rangkaian pengisian baterai 48 VDC |
| Suhu Operasi | -20°C hingga +55°C (-4°F hingga +131°F) pada beban penuh Penurunan daya di atas 55°C sebesar 0,5 A/°C hingga +65°C (149°F) |
| Berat | Sekitar 2 kg |
Rincian Tambahan
- 51198947-100F mencakup informasi tambahan berikut berdasarkan penggunaan standar dan dokumentasinya:
- Fungsi: Menyediakan daya stabil ke kabinet peralatan UCN, mendukung konfigurasi redundan dengan setiap catu daya yang diberi sumber daya khusus untuk meningkatkan keandalan; menyediakan sinkronisasi frekuensi garis untuk koordinasi sistem.
- Pemasangan: Dipasang di kabinet peralatan UCN untuk sistem PM, APM, atau HPM, dirancang untuk integrasi yang mudah dan penggantian hot-swappable.
- Kompatibilitas: Kompatibel dengan sistem TDC 3000 dan Experion PKS dari Honeywell; berfungsi sebagai pengganti untuk model-model sebelumnya seperti 51109684-100, 51198651-100, dan 51198947-100B/E.
- Konfigurasi: Sesuai dengan CE, memastikan kepatuhan terhadap standar keselamatan dan lingkungan Eropa; mendukung operasi paralel untuk kapasitas daya yang lebih besar.
- Sertifikasi: Memenuhi standar CE, UL, CSA, dan RoHS untuk lingkungan industri.
