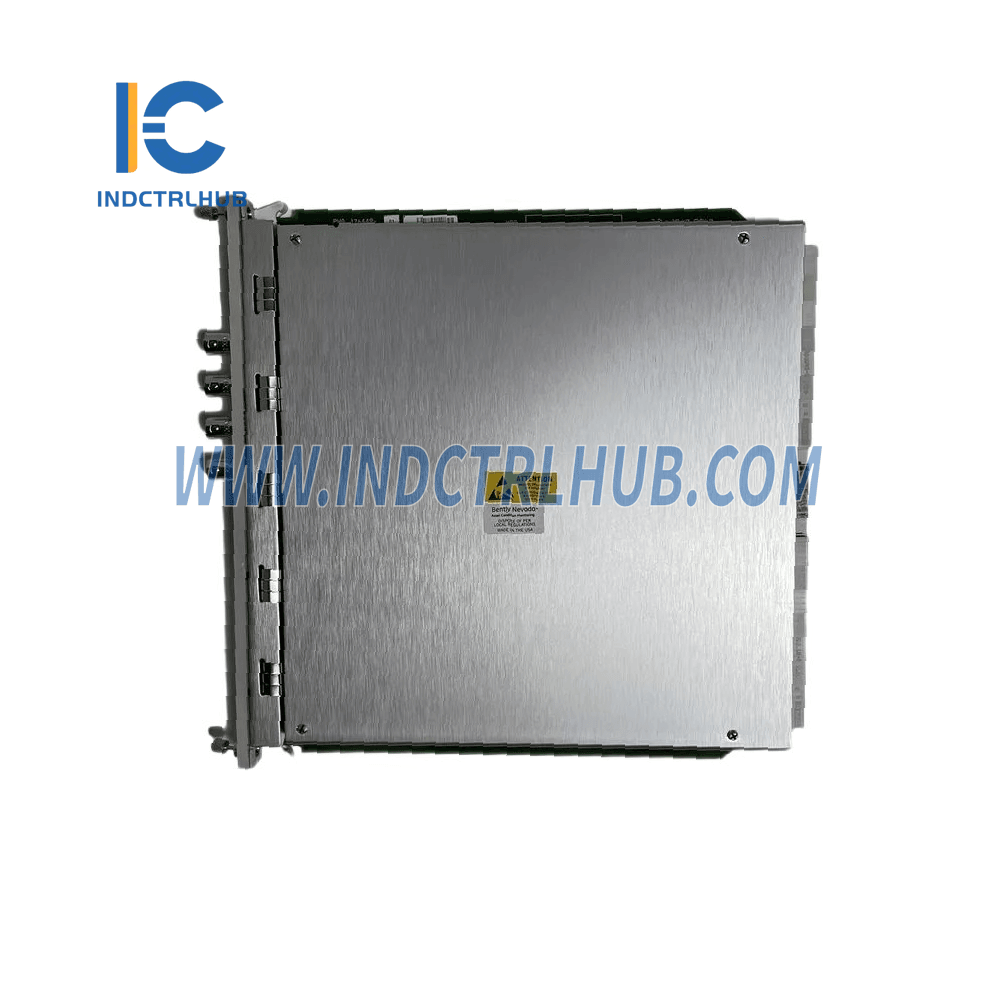

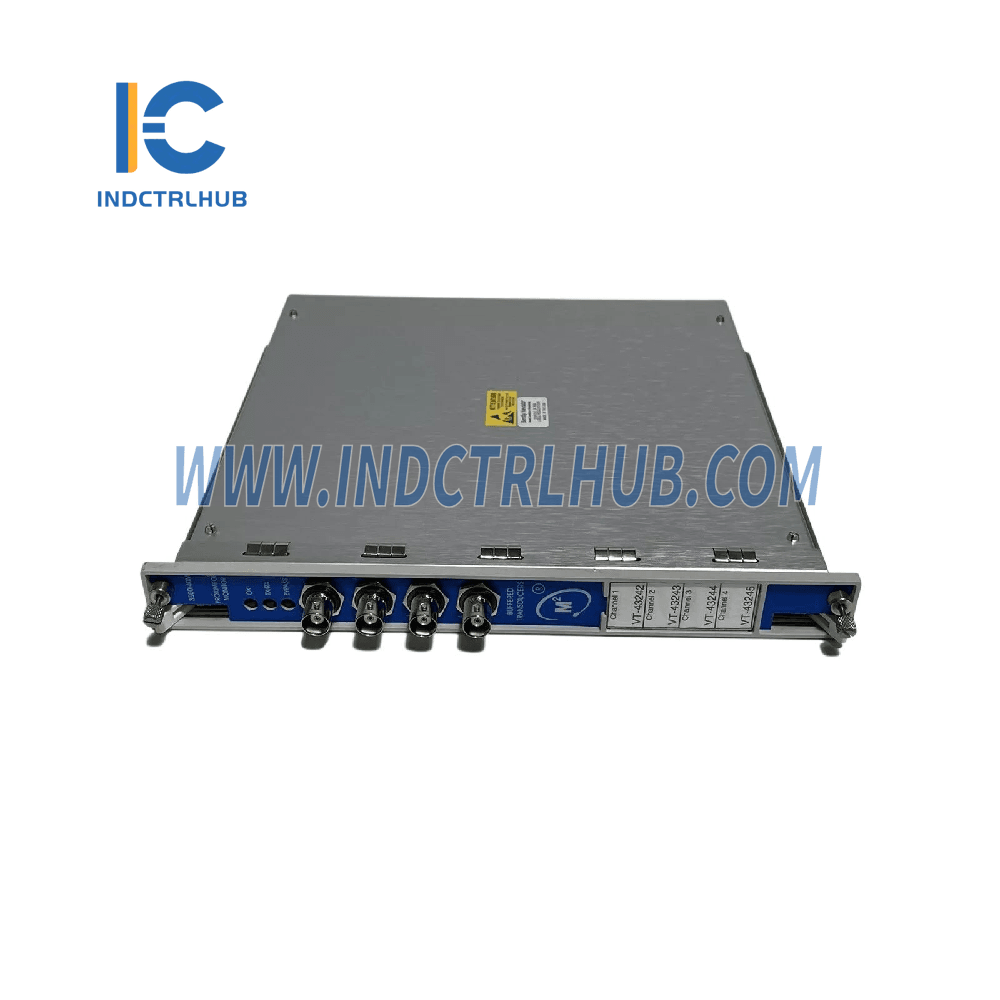

Bently Nevada 3500/42M 176449-02 Proximitor Seismic Monitor

Ikhtisar Produk

• Produsen: Bently Nevada
• Seri: 3500/42M
• Model/Nomor Bagian: 176449-02
• Jenis: Monitor Seismik Proximitor
• Fungsi:
  • Monitor Seismik Proximitor 3500/42M adalah monitor empat saluran yang dirancang untuk perlindungan mesin dengan membandingkan parameter getaran dan posisi terhadap titik pengaturan alarm yang dikonfigurasi oleh pengguna.
  • Ini menerima input dari transduser kedekatan dan seismik, mengolah sinyal untuk pengukuran getaran dan posisi, dan mengkomunikasikan data mesin yang penting kepada personel operasi dan pemeliharaan.

Spesifikasi

Masukan

• Signal: Mendukung 1–4 sinyal transduser (proksimitas, kecepatan, atau percepatan).
• Konsumsi Daya: 7,7 Watt (tipikal).
• Impedansi Masukan: 10 kΩ untuk I/O standar (masukan Proximitor dan akselerasi).

Kepekaan

• Getaran Radial, Dorongan, Eksentrisitas:
  • 3,94 mV/μm (100 mV/mil) atau 7,87 mV/μm (200 mV/mil).
• Ekspansi Diferensial:
  • 0,394 mV/μm (10 mV/mil) atau 0,787 mV/μm (20 mV/mil).
• REBAM:
  • 40 mV/μm (1000 mV/mil) atau 80 mV/μm (2000 mV/mil).
• Percepatan:
  • 10 mV/(m/s²) (100 mV/g).
• Kecepatan:
  • Opsi termasuk 20 mV/(mm/detik) pk, 5.8 mV/(mm/detik) pk, atau 4 mV/(mm/detik) pk.

Keluaran

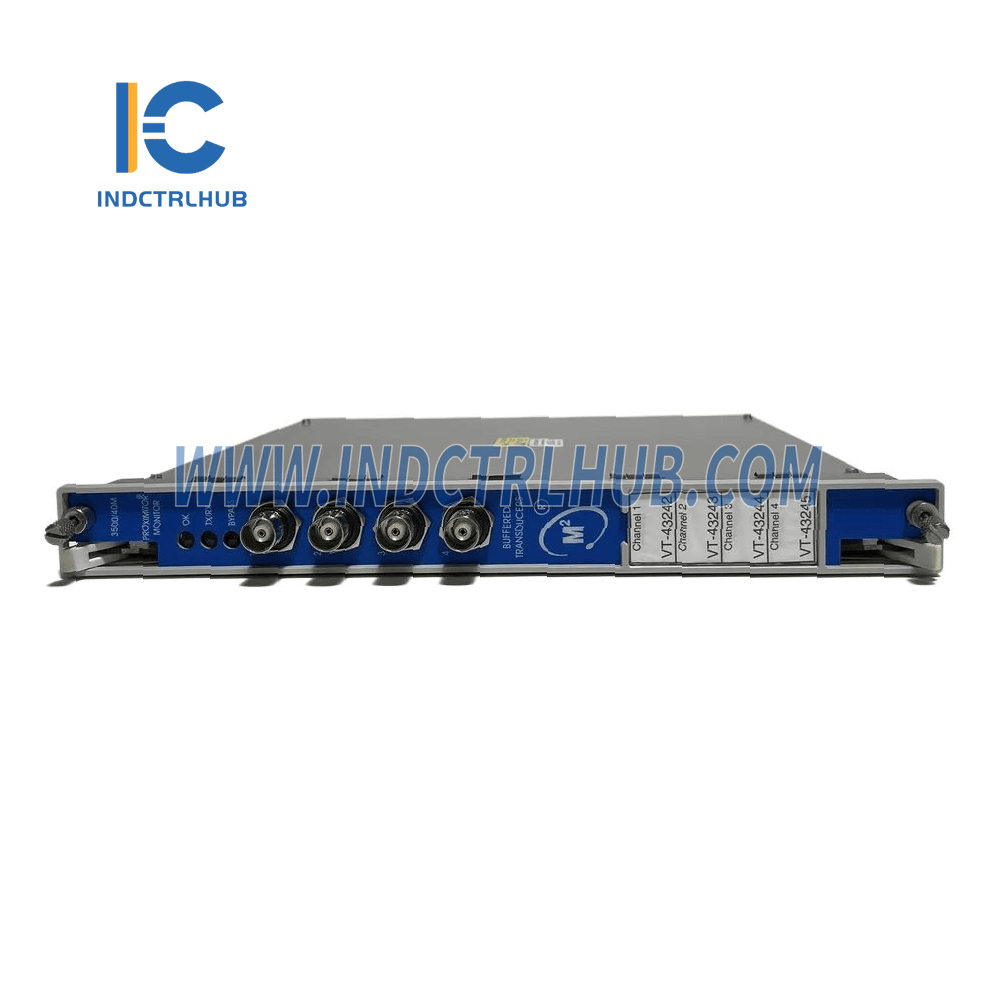

• LED Panel Depan:

  • OK LED: Menyala ketika monitor berfungsi dengan baik.
  • TX/RX LED: Berkedip selama komunikasi dengan modul rak lainnya.
  • LED Bypass: Menyala ketika monitor dalam mode bypass.

• Keluaran Transduser Terbuffer:

  • Konektor koaksial untuk setiap saluran.
  • Dilindungi dari hubung singkat.

• Keluaran Perekam:

  • Sinyal Keluaran: +4 hingga +20 mA (proposional terhadap skala penuh monitor).
  • Kepatuhan Tegangan: 0–12 Vdc pada resistansi beban 0–600 Ω.
  • Resolusi: 0.3662 µA per bit dengan kesalahan ±0.25% pada suhu ruangan.

• Shaft Absolute Buffered Outputs:

  • Satu output per grup saluran.
  • Impedansi Keluaran: 300 Ω.

Batas Lingkungan

• Suhu Operasi:
  • Modul Standar: -30°C hingga +65°C (-22°F hingga +150°F).
  • Modul Penghalang: 0°C hingga +65°C (32°F hingga +150°F).
• Suhu Penyimpanan: -40°C hingga +85°C (-40°F hingga +185°F).
• Kelembapan: 95% non-kondensasi.

Dimensi Fisik

• Modul Monitor (Papan Utama):

  • Tinggi: 241,3 mm (9,50 in).
  • Lebar: 24,4 mm (0,96 in).
  • Kedalaman: 241,8 mm (9,52 in).
  • Berat: 0,91 kg (2,0 lbs).

• Modul I/O:

  • I/O non-penghalang:
    • Dimensi: 241,3 mm x 24,4 mm x 99,1 mm (9,50 in x 0,96 in x 3,90 in).
    • Berat: 0,20 kg (0,44 lbs).
  • Barrier I/O:
    • Dimensi: 241,3 mm x 24,4 mm x 163,1 mm (9,50 in x 0,96 in x 6,42 in).
    • Berat: 0,46 kg (1,01 lbs).

• Persyaratan Ruang Rak:

  • Monitor: 1 slot depan tinggi penuh.
  • Modul I/O: 1 slot belakang setinggi penuh.

Informasi Pemesanan

Format nomor model adalah 3500/42-AA-BB, di mana:

A: Jenis Modul I/O

B: Opsi Persetujuan Area Berbahaya
