Product Description
Detail Produk
- Produsen: Bently Nevada
- Seri: 3500/22M
- Model/Nomor Bagian: 3500/22M 138607-01 + 146031-01
- Tipe Model: Modul Antarmuka Data Transien
Tersimpan

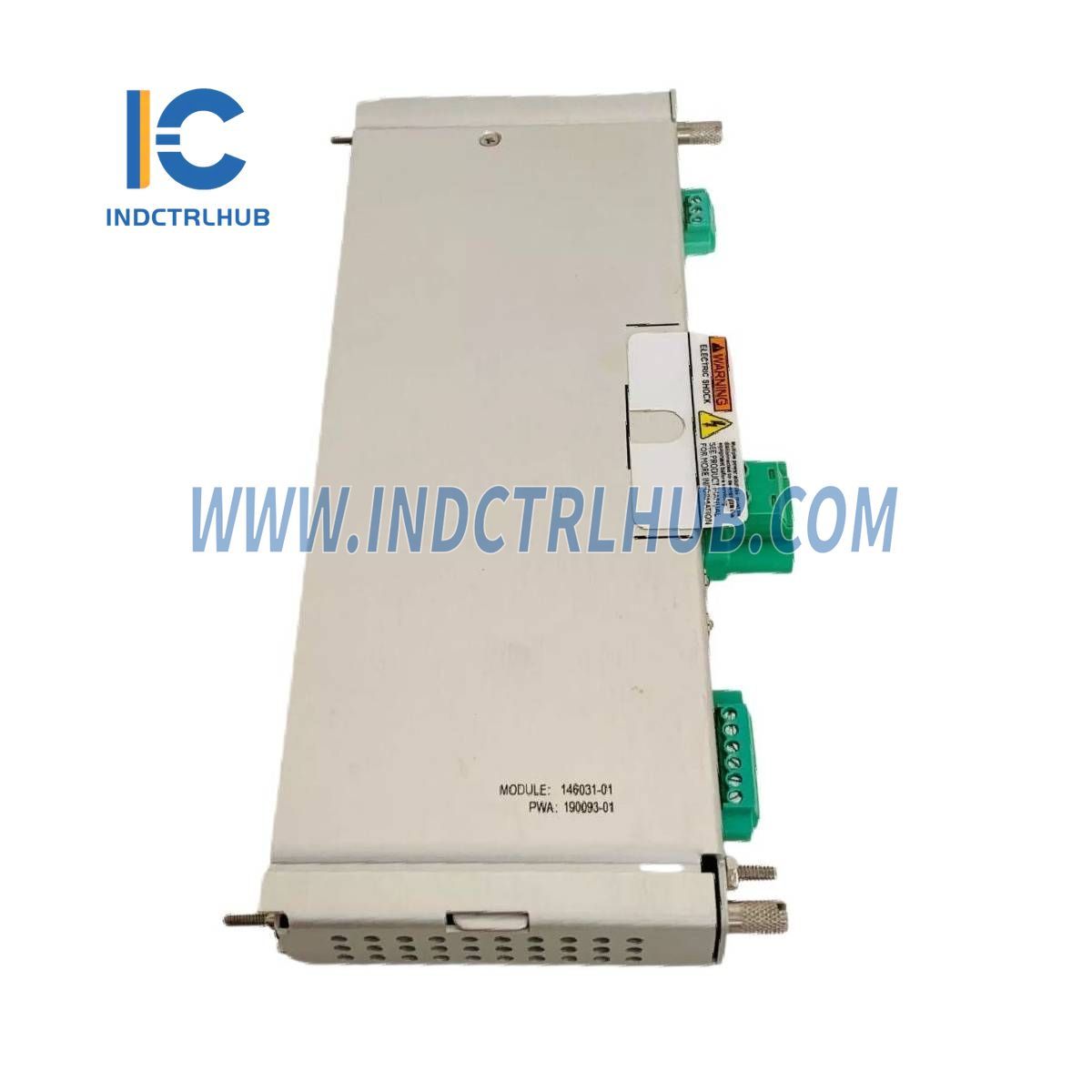

- 146031-02100Base-FX (Serat Optik) Modul I/O
Keterangan

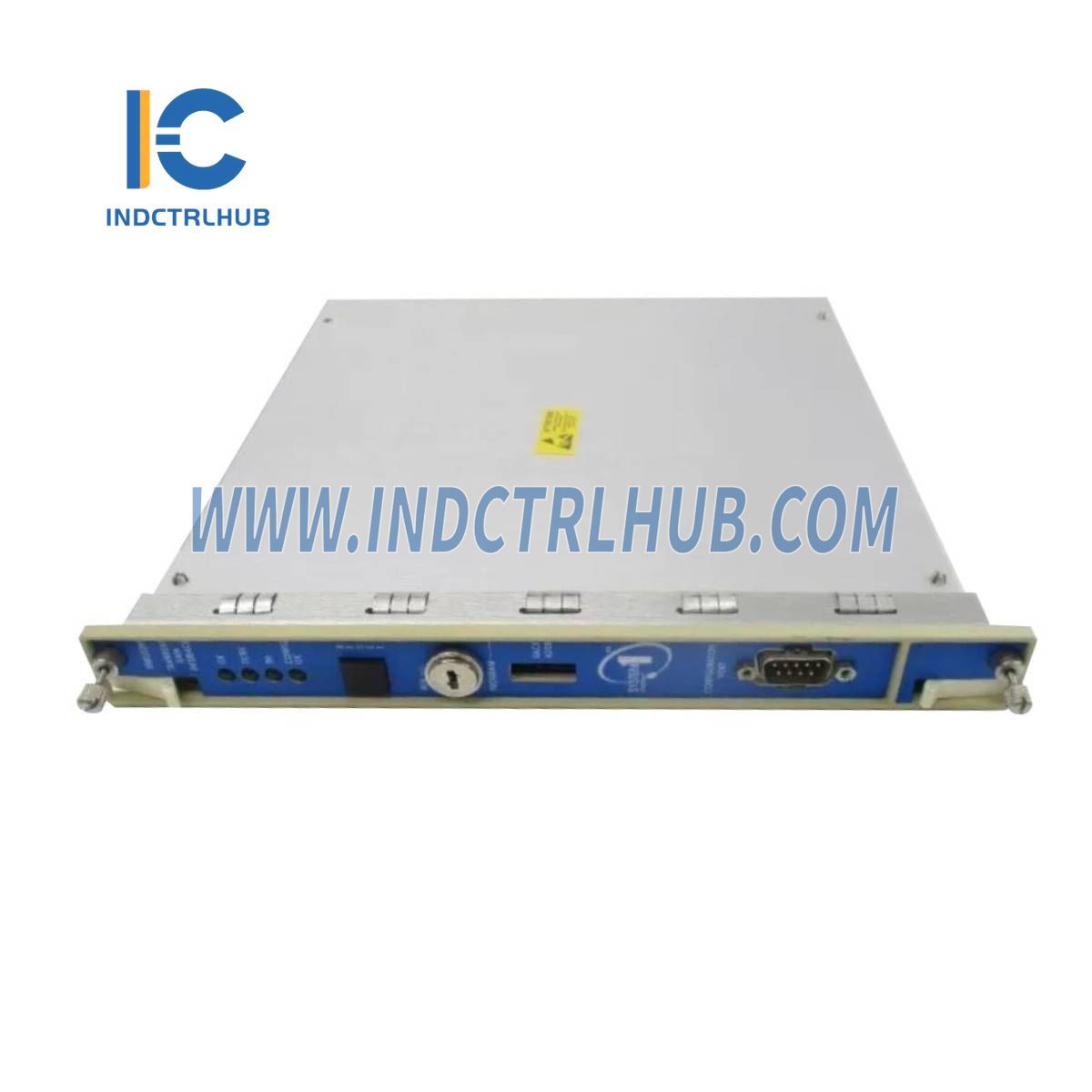

3500/22M Transient Data Interface (TDI) berfungsi sebagai antarmuka antara sistem pemantauan 3500 dan perangkat lunak yang kompatibel, seperti System 1 Condition Monitoring and Diagnostic Software dan 3500 System Configuration Software. Ini menggabungkan fungsi dari 3500/20 Rack Interface Module (RIM) dengan kemampuan pengumpulan data dari prosesor komunikasi seperti TDXnet.
Spesifikasi
Masukan
- Konsumsi Daya: 10,5 Watt
-
Data:
- Panel Depan USB-B
- 10Base-T/100Base-TX I/O: Ethernet 10Base-T atau 100Base-TX, deteksi otomatis
- 100Base-FX I/O: 100Base-FX Serat Optik Ethernet
Data Startup/Coastdown
- Data yang dikumpulkan pada interval kecepatan dan waktu yang dipilih.
- Interval kecepatan yang meningkat dan menurun dapat diprogram secara independen.
- Pengumpulan data transien dimulai berdasarkan deteksi kecepatan mesin dalam salah satu dari dua jendela yang dapat diprogram.
- Jumlah peristiwa sementara yang dapat dikumpulkan hanya dibatasi oleh memori yang tersedia di modul.
Batas Lingkungan
| Fitur | Spesifikasi |
|---|---|
| Suhu Operasi | -30°C hingga +65°C (-22°F hingga +149°F) |
| Suhu Penyimpanan | -40°C hingga +85°C (-40°F hingga +185°F) |
| Kelembaban | 95%, tidak mengembun |
Spesifikasi Fisik
Modul TDI
| Fitur | Spesifikasi |
|---|---|
| Dimensi (T x L x D) | 241,3 mm x 24,4 mm x 241,8 mm (9,50 in x 0,96 in x 9,52 in) |
| Berat | 0,91 kg (2,0 pon) |
Modul I/O
| Fitur | Spesifikasi |
|---|---|
| Dimensi (T x L x D) | 241,3 mm x 24,4 mm x 99,1 mm (9,50 in x 0,96 in x 3,90 in) |
| Berat | 0,20 kg (0,44 pon) |
Informasi Pemesanan
- Model: 3500/22M Modul TDI dan I/O
- Format Nomor Bagian: 3500/22-AA-BB-CC
A: Tipe Antarmuka Data Sementara
| Pilihan | Keterangan |
|---|---|
| 01 | Standar (digunakan untuk aplikasi pemantauan standar) |
B: Jenis Modul I/O
| Pilihan | Keterangan |
|---|---|
| 01 | 10Base-T/100Base-TX Ethernet |
| 02 | 100Base-FX (Serat Optik) Ethernet |
| 03 | 10Base-T/100Base-TX Ethernet dengan kontak Relay OK yang dilapisi emas |
| 04 | 100Base-FX (serat optik) Ethernet dengan kontak Relay OK yang dilapisi emas |
C: Persetujuan Agensi
| Pilihan | Keterangan |
|---|---|
| 00 | Tidak ada |
| 01 | CSA/NRTL/C (Kelas 1, Divisi 2) |
| 02 | Multi (CSA, ATEX, IECEx) |
