Product Description
Detail Produk

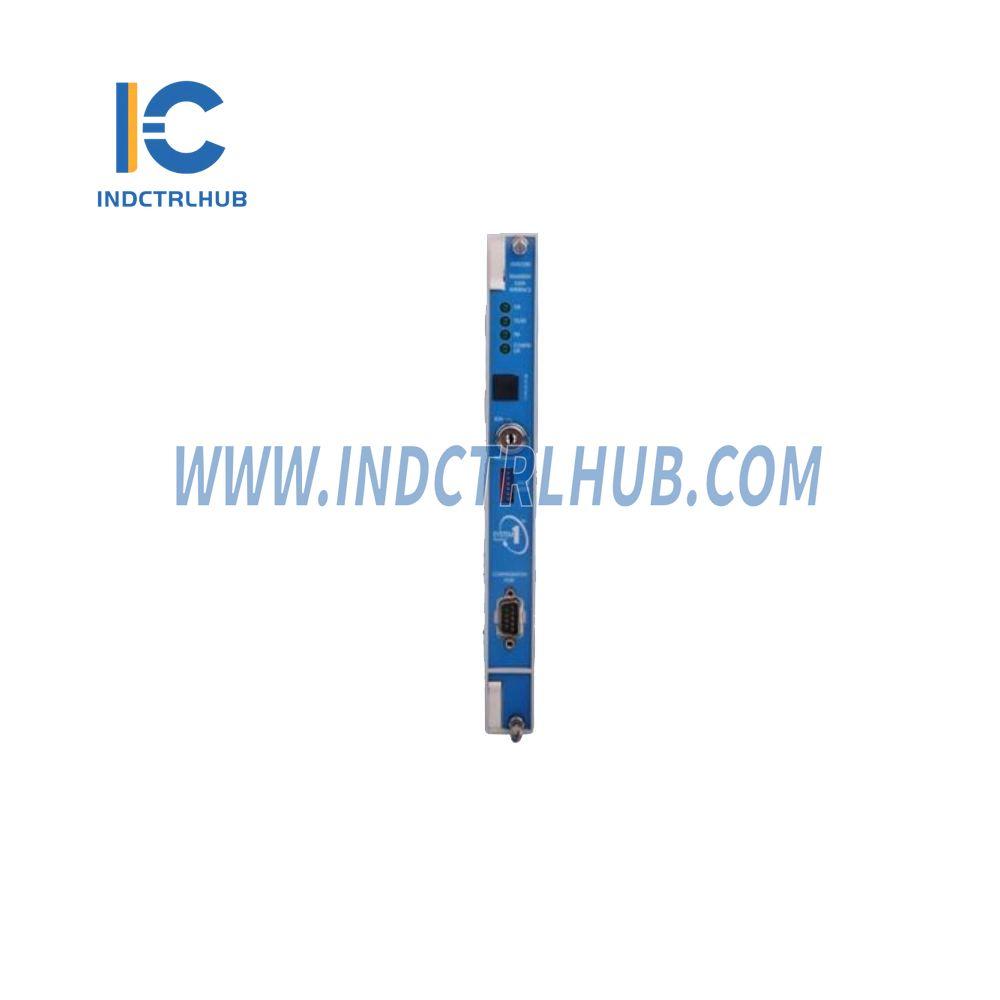

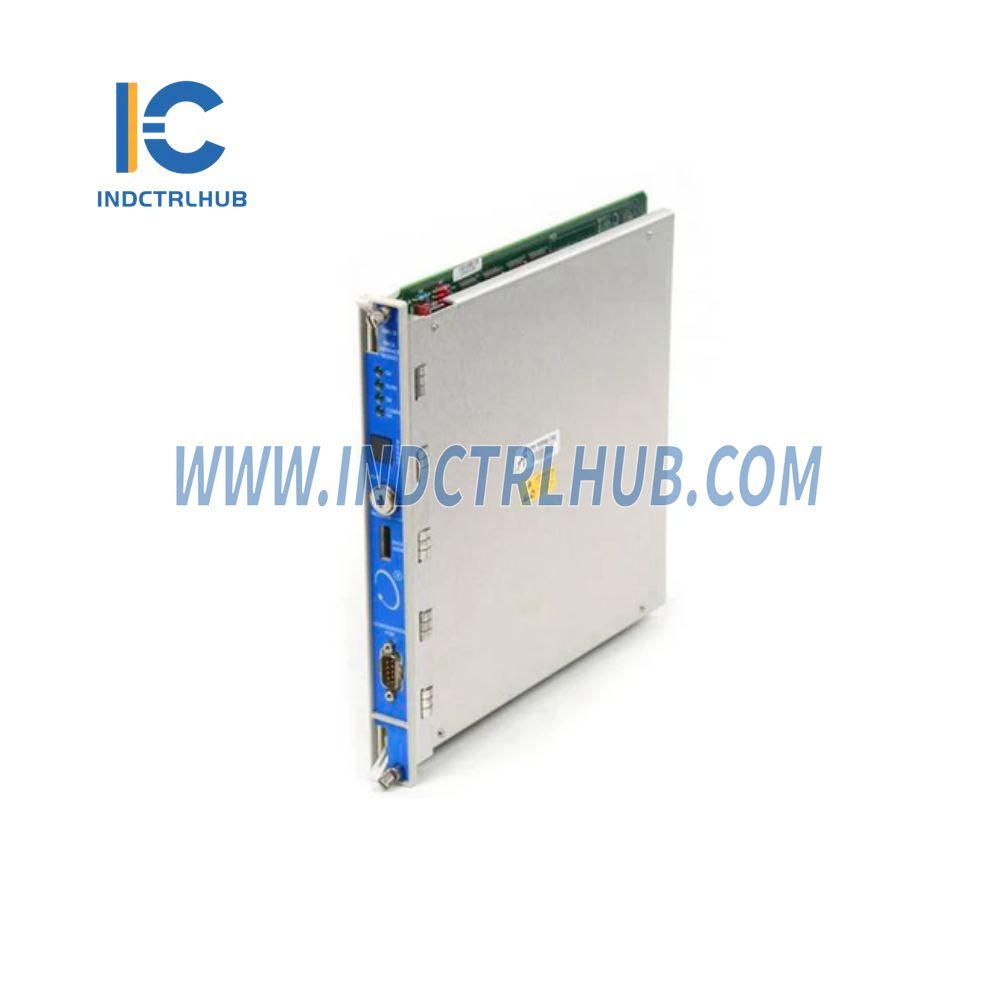

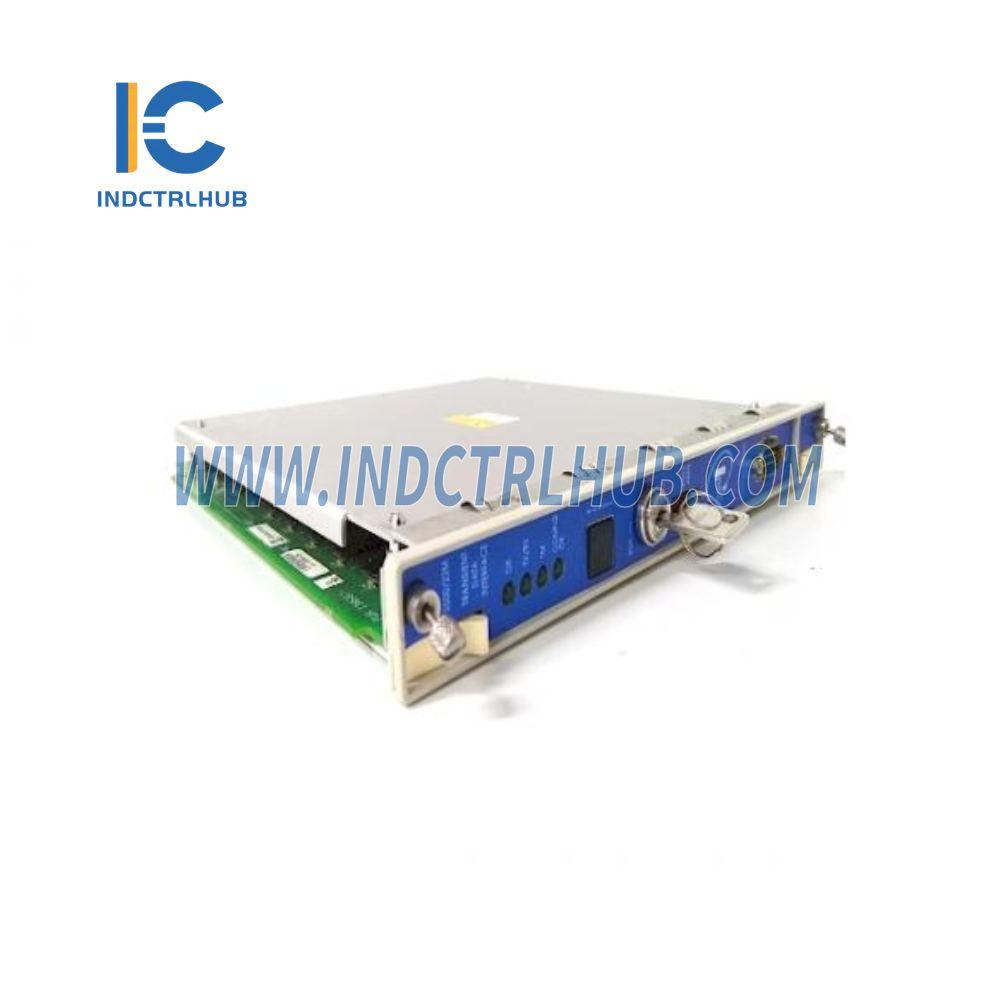

- Produsen: Bently Nevada
- Seri: 3500/20
- Model/Nomor Bagian: 3500/20-01-02-CN
- Jenis Model: Modul Antarmuka Rak (RIM)
Keterangan
Modul Antarmuka Rak (RIM) berfungsi sebagai antarmuka utama untuk rak 3500. Ini mendukung protokol kepemilikan yang digunakan untuk mengonfigurasi rak dan mengambil data mesin. RIM harus dipasang di slot 1 rak, yang terletak di sebelah modul catu daya.
Spesifikasi
Masukan
-
Konsumsi Daya: 4,75 watt (tipikal)
-
Data Panel Depan:
- Komunikasi serial RS232 standar
- Kecepatan Data: 38,4 k baud
-
Modul I/O:
- komunikasi serial RS232/RS422
- Komunikasi modem internal
- Kecepatan Data:
- Komunikasi Serial: Hingga 38,4 k baud
- Komunikasi Modem Internal: 14,4 k baud
Keluaran
-
LED Panel Depan:
- OK LED: Menunjukkan ketika RIM berfungsi dengan baik.
- TX/RX LED: Menandakan aktivitas komunikasi antara RIM dan modul lainnya di rak 3500.
- TM LED: Menyala ketika rak 3500 dalam mode Trip Multiply.
- CONFIG OK LED: Mengonfirmasi bahwa konfigurasi rak valid.
-
Modul I/O Relai OK:
- Menunjukkan apakah rak berfungsi normal atau telah mendeteksi kesalahan.
- Dapat dikonfigurasi pengguna sebagai kontak "TERBUKA" atau "TUTUP" untuk kondisi TIDAK OK.
- Relay adalah "Normal Terenergikan."
- Rating Relay: 5A @ 24 Vdc / 120 Vac, 120 Watt / 600 VA Daya yang Dipindahkan.
- Penekan Busur: Disertakan untuk kontak yang biasanya tertutup.
Batas Lingkungan
- Suhu Operasi: -30°C hingga +65°C (-22°F hingga +150°F)
- Suhu Penyimpanan: -40°C hingga +85°C (-40°F hingga +185°F)
Dimensi Fisik Modul I/O RS232/RS422
- Dimensi (T x L x D): 241,3 mm x 24,4 mm x 99,1 mm (9,50 in x 0,96 in x 3,90 in)
- Berat: 0,45 kg (1,0 lb)
Informasi Pemesanan
Format nomor bagian adalah 3500/20-AA-BB-CC, dengan opsi berikut:
-
A: Tipe Antarmuka Rak
- 01: RIM Standar (untuk aplikasi pemantauan standar)
- 02: TMR RIM (untuk konfigurasi Triple Modular Redundant)
-
B: Tipe Modul I/O
- 01: Modul I/O dengan modem bawaan
- 02: Modul I/O dengan antarmuka RS232/RS422
-
C: Opsi Persetujuan Agensi
- 00: Tidak ada
- 01: CSA/NRTL/C
