Bently Nevada 3500/15-05-05-01 106M1079-01+106M1081-01

🔹 Informasi Umum

Pabrikan	Bently Nevada
Model/Nomor Bagian	3500/15-05-05-01 (106M1079-01 + 106M1081-01)
Seri	–
Keterangan	3500/15 Catu Daya AC dan DC



---



🔹 Deskripsi

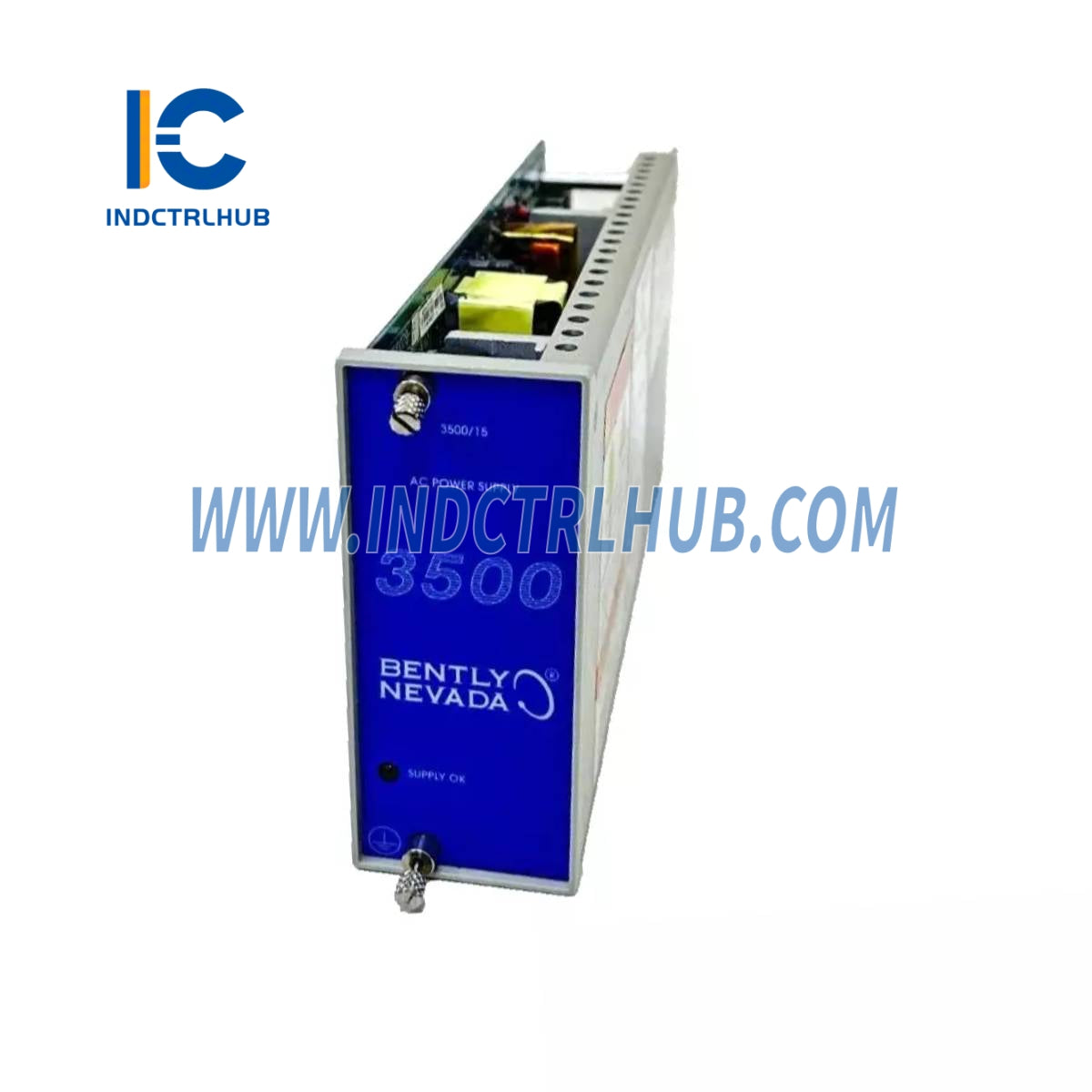

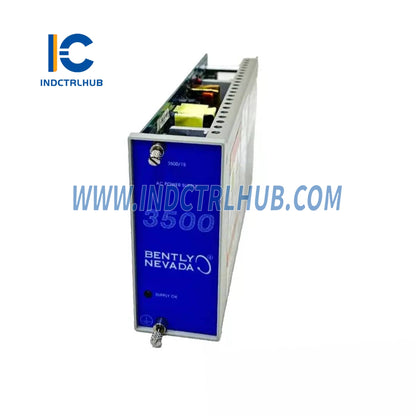

Modul  3500/15 Power Supply  menyediakan daya yang diperlukan untuk mengoperasikan Sistem Pemantauan Seri 3500 Bently Nevada.

Modul-modul ini adalah setengah tinggi, dirancang untuk dipasang di sisi kiri rak 3500, dan sistem dapat menampung satu atau dua catu daya dalam kombinasi AC/DC apa pun.



• Salah satu modul dapat secara independen memberi daya pada seluruh rak.

• Konfigurasi spesifik ini ('05-05-01) menunjukkan dua catu daya AC Tegangan Universal dengan Persetujuan CSA/NRTL/C.



---



🔹 Spesifikasi Fisik

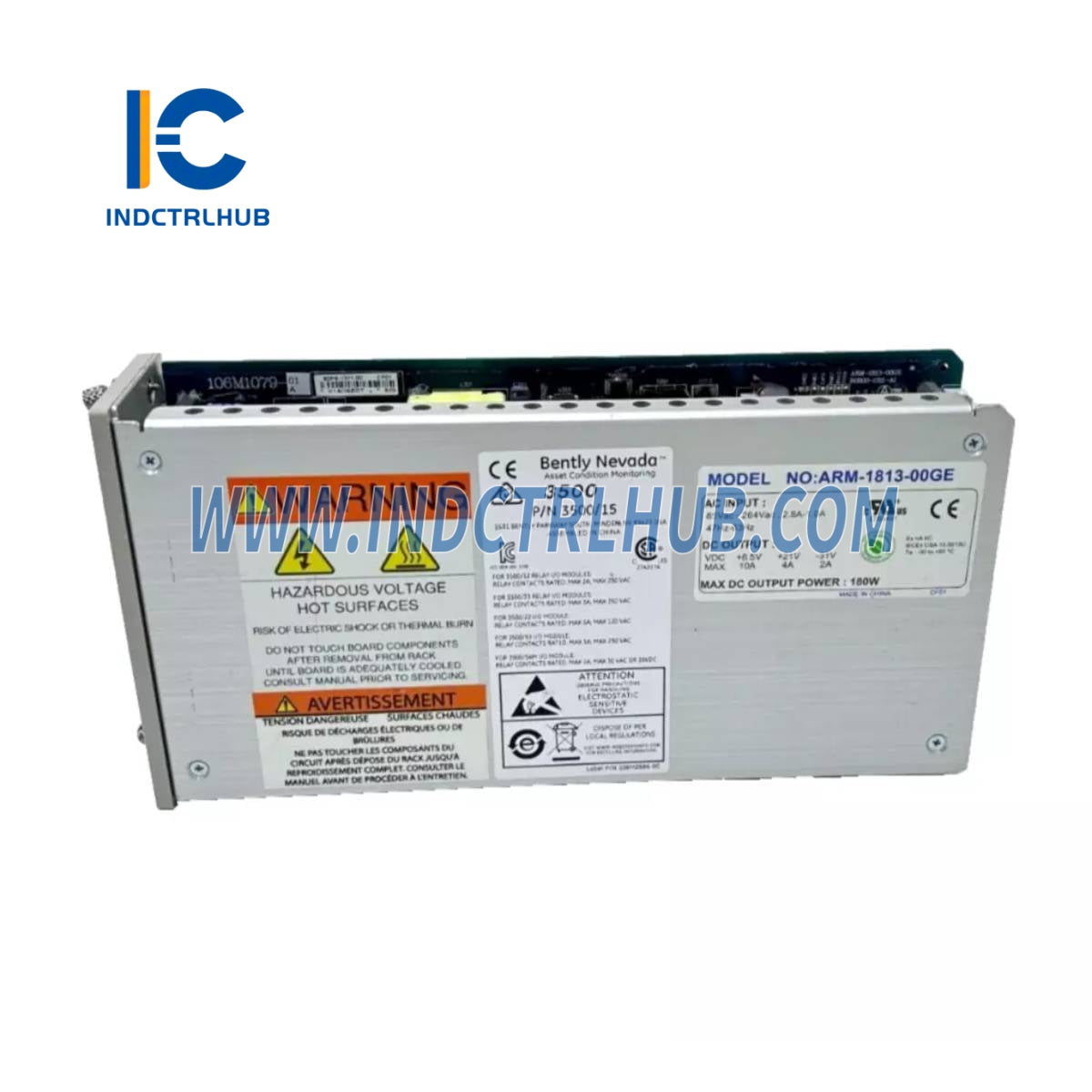

Modul Catu Daya

Parameter	Nilai
Ukuran	120,7 mm x 50,8 mm x 251,5 mm (4,75 in x 2,0 in x 9,9 in)
Berat	1,39 kg (3,06 pon)

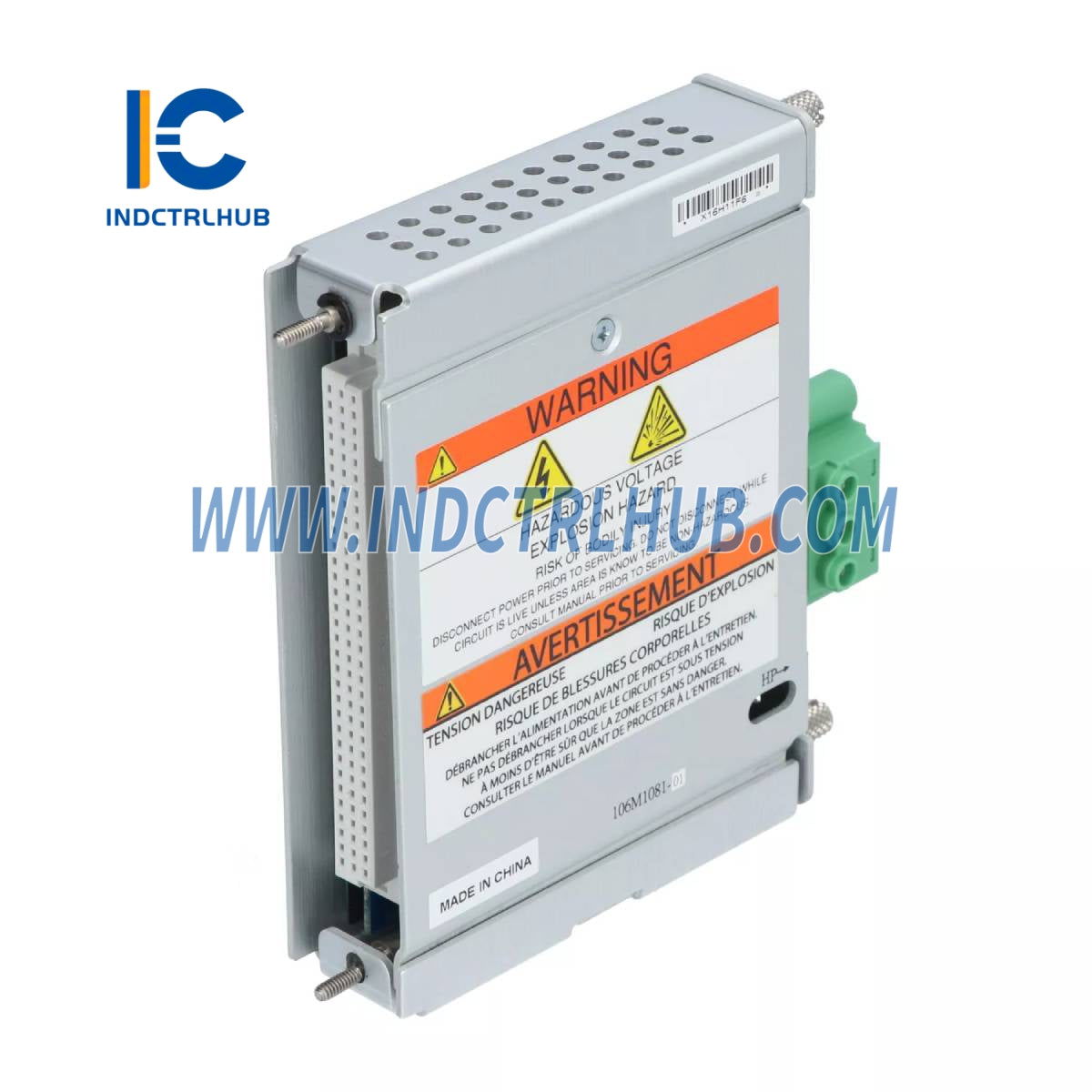

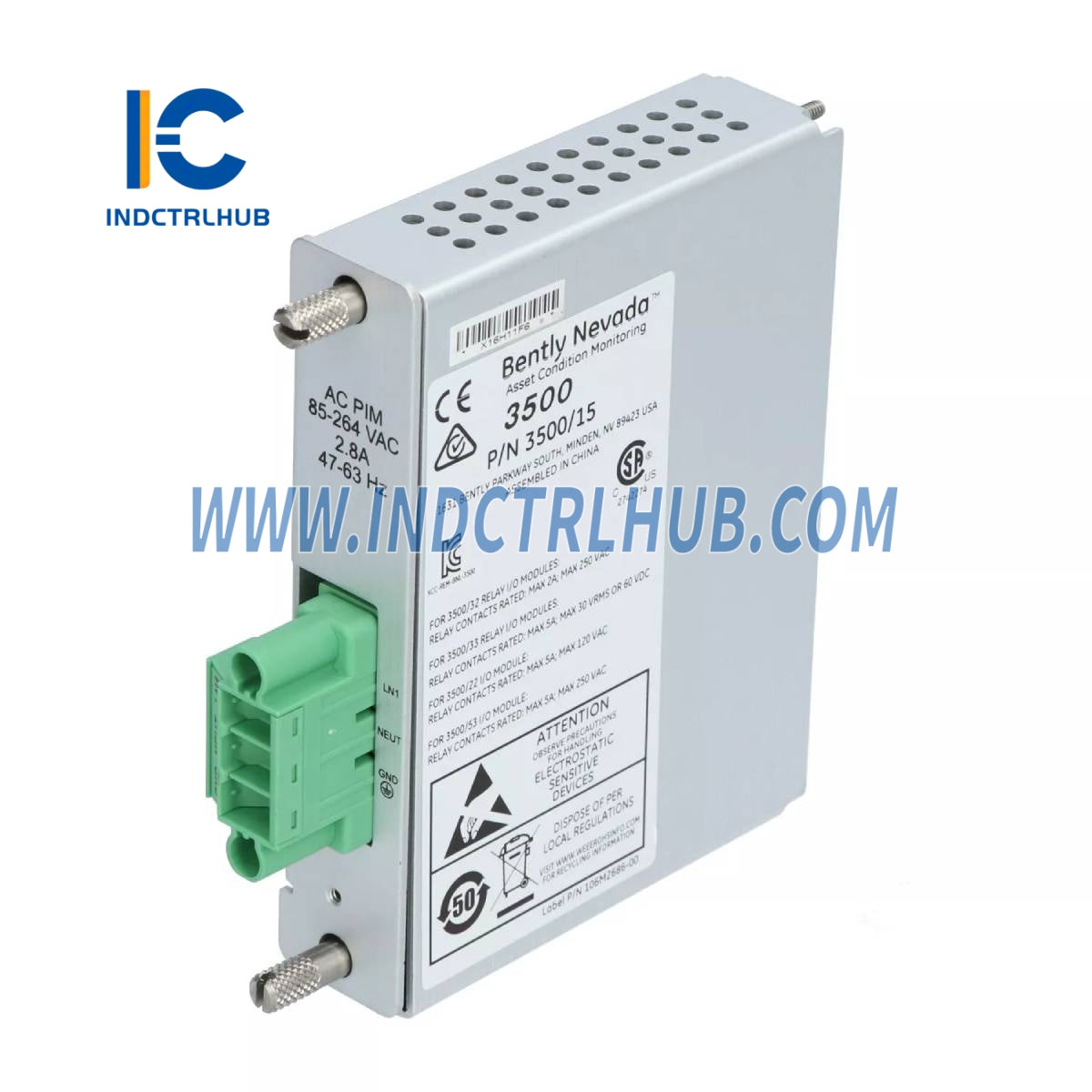

Modul Masukan Daya (106M1081-01)

Parameter	Nilai
Ukuran	120,7 mm x 25,4 mm x 114,3 mm (4,75 in x 1,0 in x 4,5 in)
Berat	0,34 kg (0,75 pon)



---



🔹 Batas Lingkungan

Parameter	Nilai
Suhu Operasi	-30 °C hingga +65 °C (-22 °F hingga +150 °F)
Suhu Penyimpanan	-40 °C hingga +85 °C (-40 °F hingga +185 °F)
Kelembaban	95%, tidak mengembun



---



🔹 Rincian Konfigurasi Pemesanan

Nomor Bagian	Arti
3500/15-05-05-01	- 05: Tegangan AC Universal (85 hingga 264 Vac RMS) — Slot Atas   - 05: Tegangan AC Universal — Slot Bawah   - 01: Persetujuan Badan CSA / NRTL / C (Kelas 1, Divisi 2)



---



🔹 Simpan

Nomor Bagian	Keterangan
Nomor 106M1081-01	Modul Input Daya AC Universal

106M1079- 01 Modul Catu Daya AC Universal
