Product Description

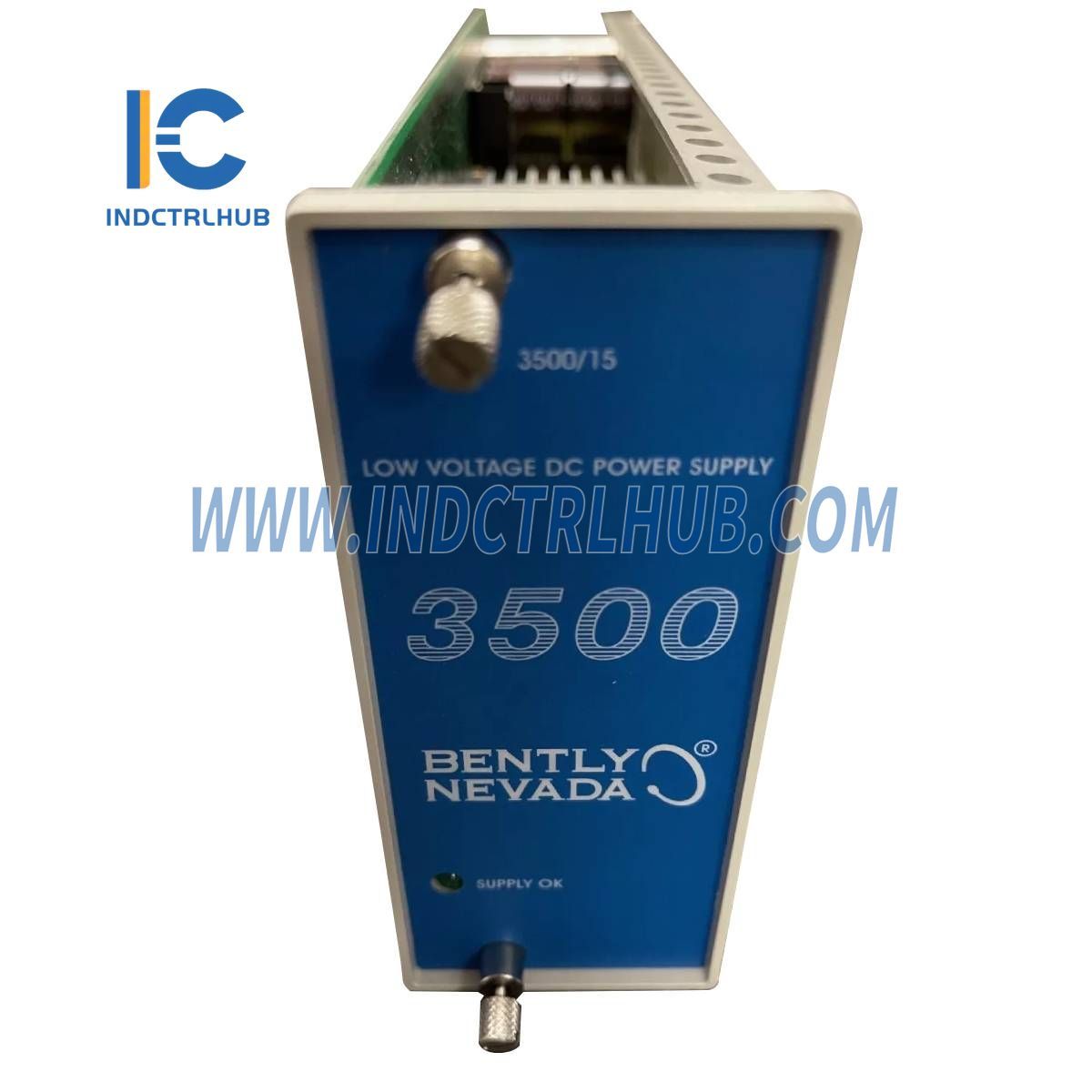

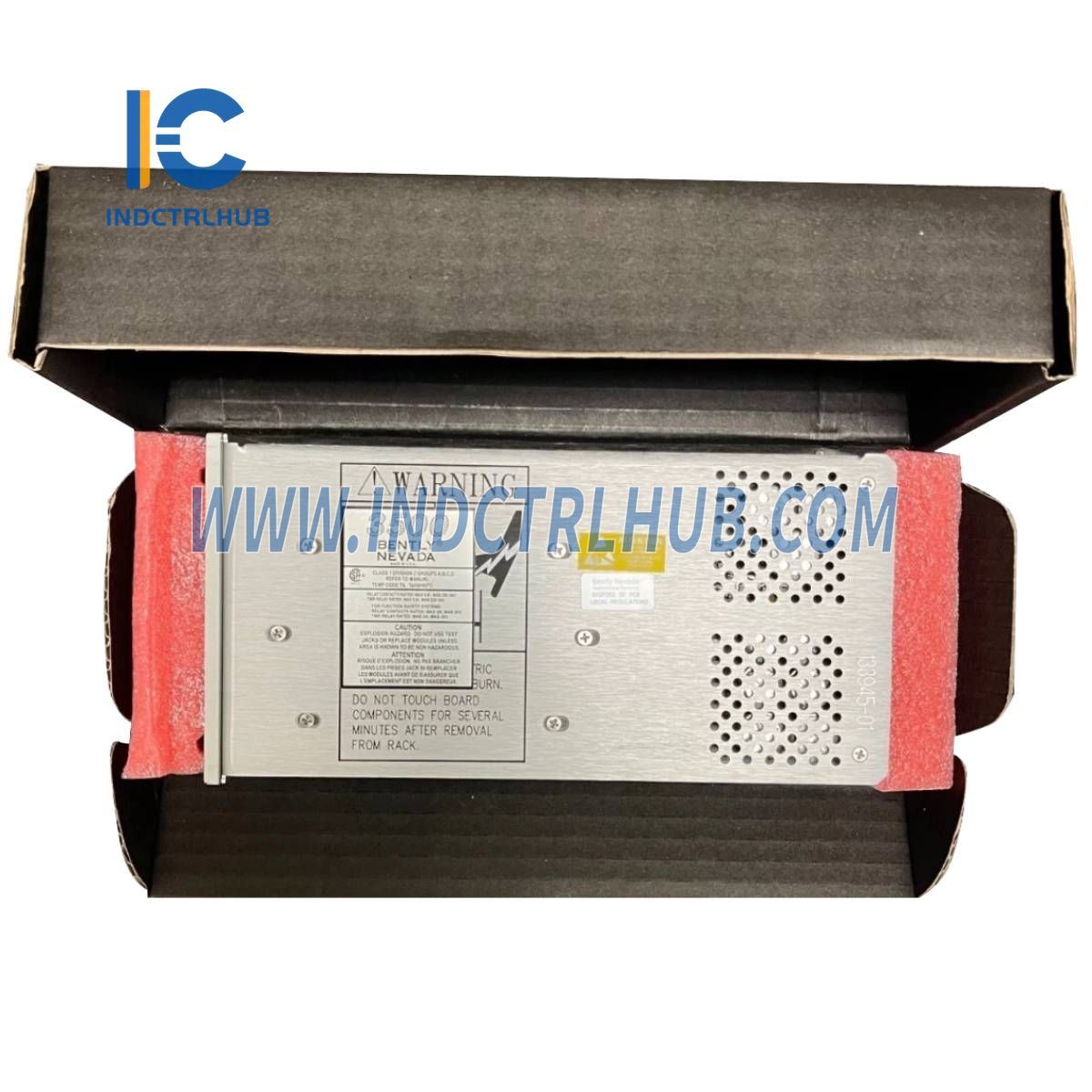

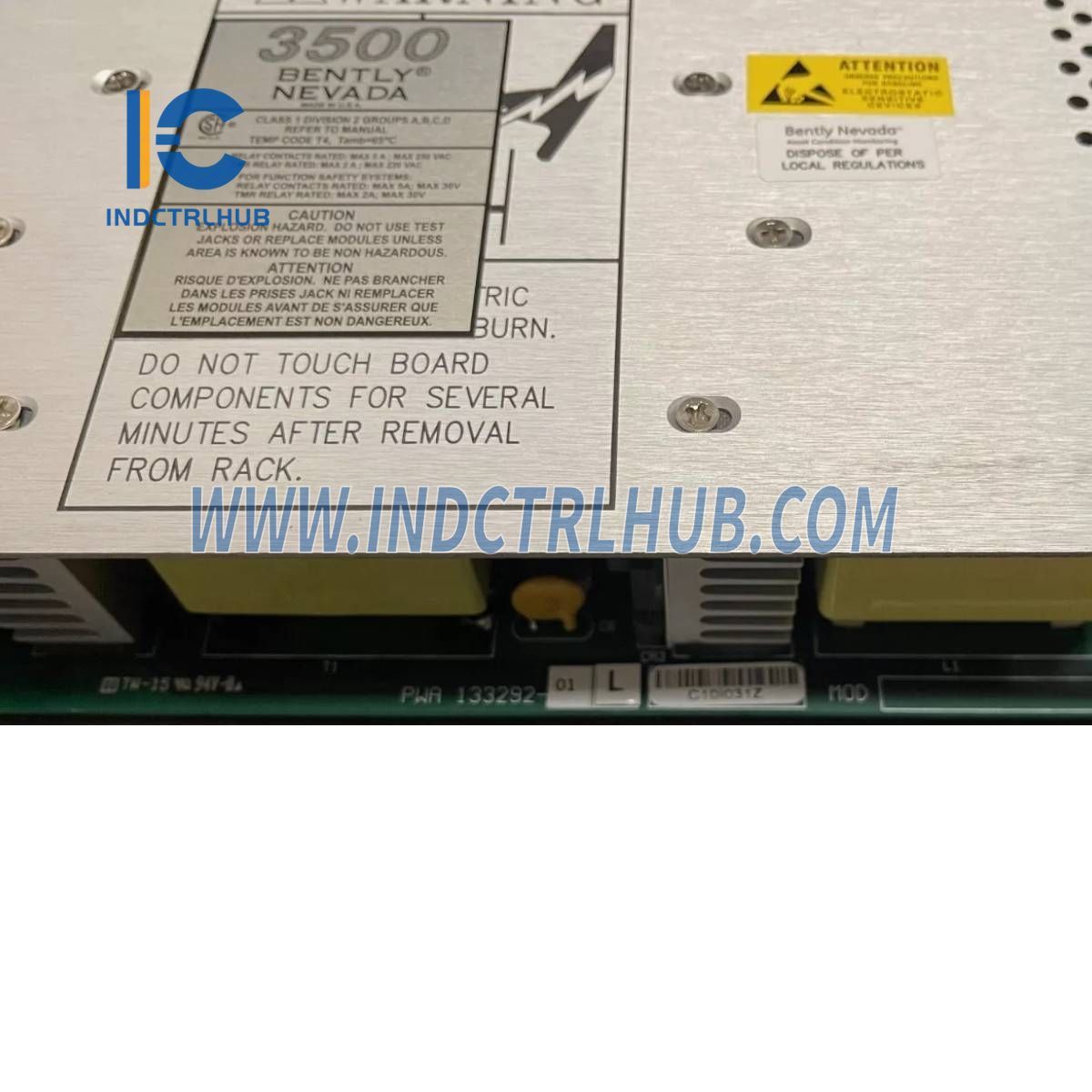

Informasi Produk: Bently Nevada 3500/15 Catu Daya AC dan DC
| Pabrikan | Bently Nevada |
|---|---|
| Seri | 350015 |
| Model/Nomor Bagian | 350015-04-04-01 |
| Tipe Model | Catu Daya AC dan DC |
Deskripsi Umum
3500/15 AC dan DC Power Supplies adalah modul setengah tinggi yang dirancang untuk dipasang di slot yang ditentukan di sisi kiri rak 3500. Power supply ini mendukung input AC dan DC dan dapat memberi daya pada satu rak penuh dengan salah satu pasokan. Satu rak dapat menampung satu atau dua power supply, dan dapat dikonfigurasi dengan kombinasi AC atau DC.
Spesifikasi Input
Catu Daya AC Universal
-
Tegangan Masukan:
- Nominal: 110 hingga 220 Vac
- Area Non-Kimia: 85 hingga 264 Vac rms
- Area Berbahaya: 85 hingga 250 Vac rms
- Tegangan Puncak: 120 hingga 373 Vac pk
- Frekuensi Masukan: 47 hingga 63 Hz
- Catatan: Modul ini tidak kompatibel dengan AC Tegangan Tinggi atau AC Tegangan Rendah.
Catu Daya DC Tegangan Tinggi
- Tegangan Masukan: 88 hingga 140 Vdc
Catu Daya DC Tegangan Rendah
- Tegangan Masukan: 20 hingga 30 Vdc
Spesifikasi Fisik
| Komponen | Dimensi (Tinggi x Lebar x Kedalaman) | Berat |
|---|---|---|
| Modul Catu Daya | 120,7 mm x 50,8 mm x 251,5 mm 4,75 in x 2,0 in x 9,9 in |
1,39 kg 3,06 pon |
| Modul Input Daya | 120,7 mm x 25,4 mm x 114,3 mm 4,75 in x 1,0 in x 4,5 in |
0,34 kg 0,75 pon |
Batas Lingkungan
| Kondisi | Spesifikasi |
|---|---|
| Suhu Operasi | -30 °C hingga +65 °C (-22 °F hingga +150 °F) |
| Suhu Penyimpanan | -40 °C hingga +85 °C (-40 °F hingga +185 °F) |
| Kelembaban | 95%, tidak mengembun |
Informasi Pemesanan
Modul Catu Daya 3500/15 dipesan menggunakan format berikut:
3500/15-AA-BB-CC
-
A: Tipe Catu Daya (Slot Atas)
- 03: Tegangan Tinggi DC Warisan (88 hingga 140 Vdc)
- 04: Warisan Tegangan Rendah DC (20 hingga 30 Vdc)
- 05: Tegangan AC Universal (85 hingga 264 Vac rms)
- 06Pasokan DC Tegangan Tinggi
- 07Pasokan DC Tegangan Rendah
-
B: Tipe Catu Daya (Slot Bawah)
- 00: Tidak Ada Pasokan (Digunakan ketika tidak ada pasokan yang diperlukan)
- 03: Tegangan Tinggi DC Warisan (88 hingga 140 Vdc)
- 04: Warisan Tegangan Rendah DC (20 hingga 30 Vdc)
- 05: Tegangan AC Universal (85 hingga 264 Vac rms)
- 06Pasokan DC Tegangan Tinggi
- 07Pasokan DC Tegangan Rendah
-
C: Persetujuan Agensi
- 00: Tidak ada
- 01: CSA / NRTL / C (Kelas 1, Divisi 2)
- 02: ATEX / IECEx / CSA (Kelas 1, Zona 2)
