Product Description
Produsen: Allen-Bradley

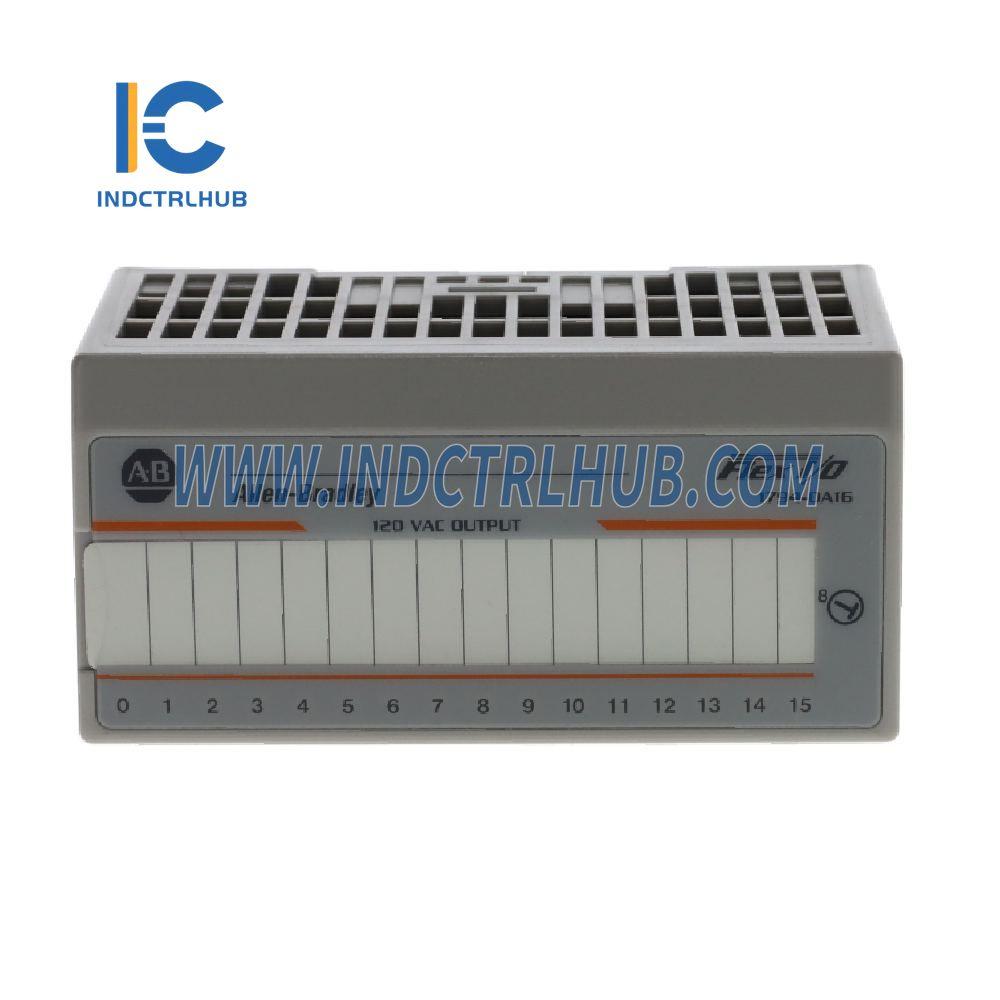

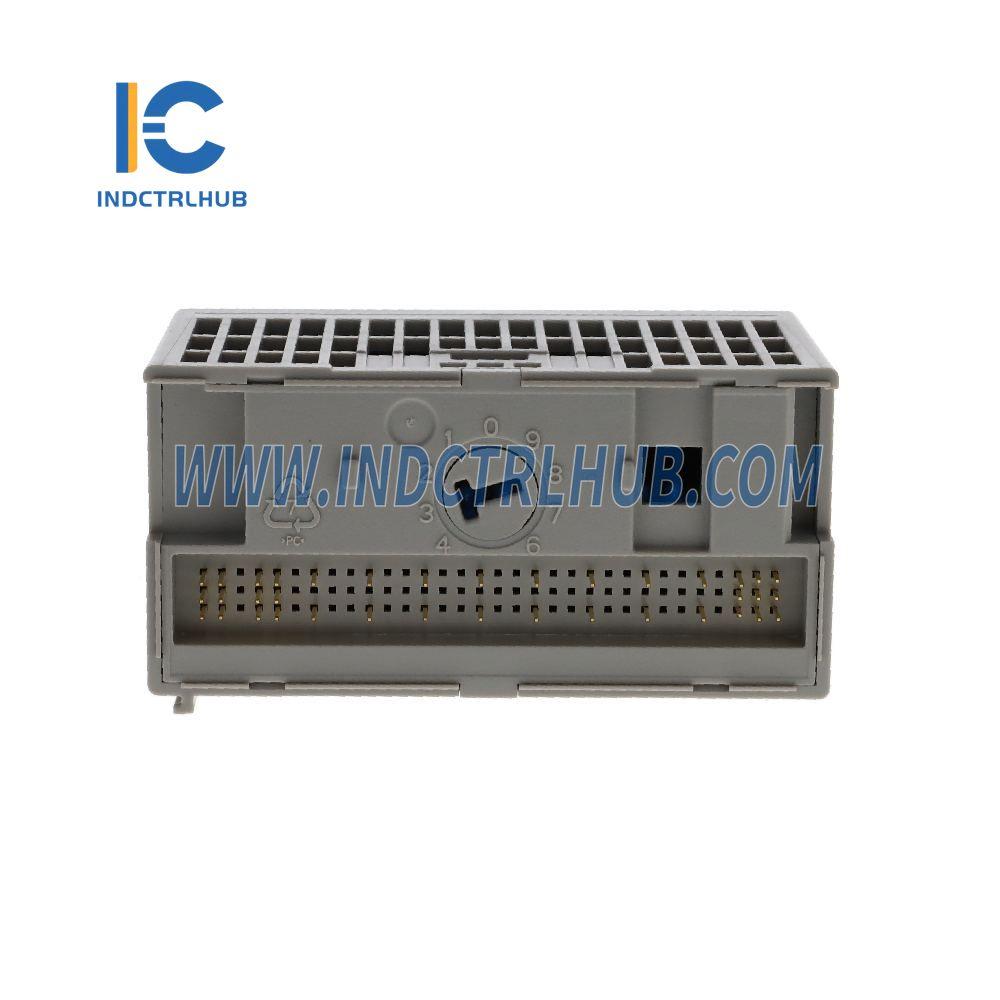

Model/Nomor Bagian: 1794-OA16
Deskripsi: FlexLogix FLEX I/O Modul Keluaran Digital AC
Atribut Utama:
| Atribut | Nilai |
|---|---|
| Jumlah Output | 16, tidak terisolasi |
| Basis Terminal yang Direkomendasikan | 1794-TBN, 1794-TBNF, 1794-TB2, 1794-TB3, 1794-TB3S, 1794-TBKD, 1794-TBNK, 1794-TBNFK, 1794-TB3K, 1794-TB3SK |
| Pemasangan | Lihat kurva penurunan peringkat |
| Rentang Tegangan Keluaran (Min) | 74V AC |
| Rentang Tegangan Keluaran (Nominal) | Tegangan 120V AC |
| Rentang Tegangan Keluaran (Maks) | 132V AC |
| Rating Arus Keluaran | 4.0 A (16 keluaran @ 250 mA) |
| Arus On-State (Min) | 5,0 mA per keluaran |
| Arus On-State (Maks) | 500 mA per output @ 55 °C (131 °F) |
| Tegangan Jatuh Dalam Keadaan Aktif (Maks) | 1,5V pada 0,5A |
| Arus Lonjakan | 7 A selama 40 ms, dapat diulang setiap 8 detik |
| Arus Kebocoran Off-State (Maks) | 2,25 mA |
| Tegangan Isolasi | 120V (kontinu), dari field ke backplane |
| Sudah diuji | 1250V AC selama 60 detik |
| Isolasi Antara Saluran | Tidak ada |
| Penundaan Sinyal Keluaran | Off ke On: 1/2 siklus maksimum Dari On ke Off: maksimum 1/2 siklus |
| Arus Flexbus | 80mA pada tegangan 5VDC |
| Dissipasi Daya (Maks) | 4,7 W @ 0,5 A |
| Dissipasi Termal (Maks) | 16,1 BTU/jam @ 0,5 A |
| Penggabungan | 2.5 A, 150V AC normal blow, MQ2 |
Spesifikasi Umum:
| Atribut | Nilai |
|---|---|
| Torsi Sekrup Dasar Terminal | Ditentukan oleh basis terminal yang terpasang |
| Ukuran | 94 x 94 x 69 mm (3,7 x 3,7 x 2,7 in.) |
| Berat (Perkiraan) | 96 gram (3,38 ons) |
| Indikator (Indikasi Sisi Lapangan) | 16 indikator status kuning |
| Tegangan Catu Daya AC Eksternal | Tegangan 120V AC |
| Rentang Tegangan Daya AC Eksternal | 74V – 132V AC |
| Posisi Sakelar Kunci | 8 |
| Peringkat Tugas Pilot | 5 Sebuah lonjakan |
| Kode Suhu Amerika Utara | T4 |
| Rating Tipe Penutup | Tidak ada (gaya terbuka) |
| Ukuran Kawat | Ditentukan oleh basis terminal yang terpasang |
| Kategori Pengkabelan | 2 (di port sinyal) |
Spesifikasi Lingkungan:
| Atribut | Nilai |
|---|---|
| Suhu Operasi | -20…+55 °C (-4…+131 °F) – 1794-OA8, 1794-OA8I 0 °C < Ta < +55 °C (+32 °F < Ta < +131 °F) – 1794-OA16, 1794-OA16K |
| Suhu, Udara Sekitar, Maks | 55 °C (131 °F) |
| Suhu, Nonoperasi | -40…+85 °C (-40…+185 °F) |
| Kelembaban Relatif | 5…95% tidak mengembun |
| Getaran (Beroperasi) | 5 gram pada 10...500Hz |
| Kejutan (Operasional) | 30 gram |
| Guncangan (Nonoperasi) | 50 gram |
| Emisi | Standar IEC 61000-6-4 |
| Kekebalan ESD | IEC 61000-4-2: 6 kV pelepasan kontak Pelepasan udara 8 kV |
| Imunitas RF yang Dipancarkan | IEC 61000-4-3: 10V/m dengan gelombang sinus 1 kHz 80% AM dari 80…2000 MHz |
| Kekebalan EFT/B | IEC 61000-4-4: ±2 kV @ 5 kHz pada port daya ±2 kV @ 5 kHz pada port sinyal |
| Imunitas Transien Lonjakan | 'IEC 61000-4-5: ±1 kV garis-garis (DM) dan ±2 kV garis-bumi (CM) pada port sinyal' |
| Imunitas RF yang Dilakukan | IEC 61000-4-6: 10V rms dengan gelombang sinus 1 kHz 80% AM dari 150 kHz…80 MHz |
