Product Description

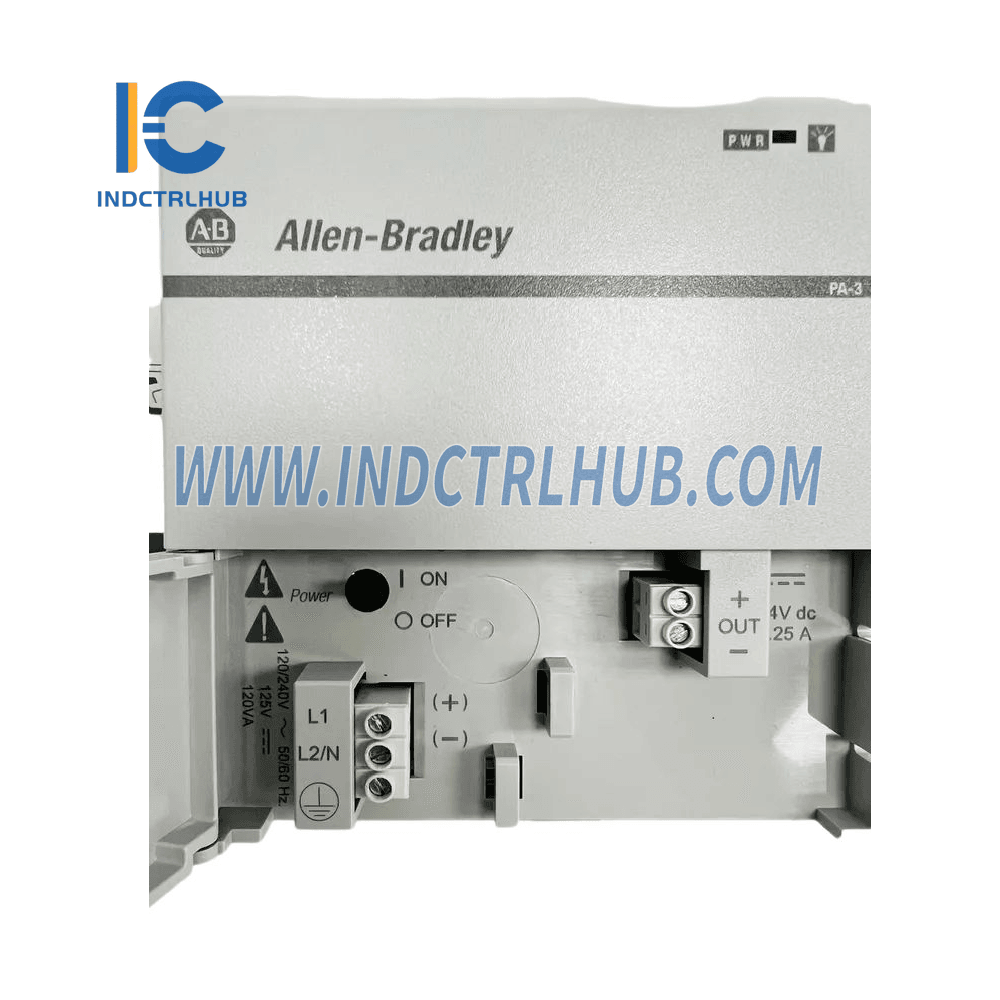

Detail Produk: Allen-Bradley CompactLogix L4x AC/DC In Power Supply (Model: 1768-PA3)
Gambaran Umum
- Produsen: Allen-Bradley
- Model/Nomor Bagian: 1768-PA3
- Deskripsi: CompactLogix L4x AC/DC In Power Supply 1768-PA3 dirancang untuk memberikan daya yang andal kepada pengontrol CompactLogix dan komponen terhubung lainnya. Ini mendukung tegangan input AC dan DC, menawarkan fleksibilitas untuk berbagai aplikasi industri.
Spesifikasi
| Atribut | 1768-PA3 | 1768-PB3 |
|---|---|---|
| Efisiensi | 75% Khas | 80% Tipikal @ 24V dc |
| Rating Tipe Penutup | Tidak ada (gaya terbuka) | Tidak ada (gaya terbuka) |
| Rentang Tegangan Input | 85…265V ac, 108…132V dc, 16.8-31.2V dc | 85…265V ac, 108…132V dc, 16.8-31.2V dc |
| Rentang Frekuensi Masukan | 47…63 Hz (85…265V ac) | Tidak tersedia |
| Daya Masukan, Maks | 120 VA/120 W | 112W pada 24V arus searah |
| Arus Inrush, Nominal | 25 A @ 85…132V ac, 50 A @ 195…265V ac, 25 A @ 108…132V dc | 50 A @ 195…265V ac, 25 A @ 108…132V dc, 30 A @ 16.8…31.2V dc |
| Arus Masuk, Maks | 50 A pada 85…132V ac | 80 A @ 195…265V ac, 50 A @ 16.8…31.2V dc |
| Kode Suhu Amerika Utara | T4 | T5 |
| Dissipasi Daya, Max | 30W | 22W pada 24V arus searah |
| Tegangan Isolasi | 250V (Tipe Isolasi Diperkuat) | 250V (Tipe Isolasi Diperkuat) |
| Perlindungan Arus Lebih Internal | Fusible yang tidak dapat diganti (disolder di tempat) | Fusible yang tidak dapat diganti (disolder di tempat) |
| Perlindungan Arus Lebih Eksternal yang Direkomendasikan | 4…6 A @ 28.5…36.7 A2 S, 8...12 A @ 166...250 A2S | 8…12 A @ 166…250 A2S |
| Perlindungan Arus Lebih, Maks | 15 A (diberikan pengguna) | 15 A (diberikan pengguna) |
| Ukuran Kabel (Terminal Daya Masuk) | 14 AWG (2,5 mm²), kawat tembaga padat atau stranded (75°C atau lebih) | 14 AWG (2,5 mm²), kawat tembaga padat atau stranded (75°C atau lebih) |
| Ukuran Kabel (Terminal Daya Keluaran) | 2,5 mm² (14 AWG) hingga 0,25 mm² (22 AWG) kabel padat atau stranded | 2,5 mm² (14 AWG) hingga 0,25 mm² (22 AWG) kabel padat atau stranded |
| Torsi Sekrup Konduktor | 0,6 Nm (5 pon-inci) | 0,6 Nm (5 pon-inci) |
| Dimensi (T x L x D) | 131,25 x 132,75 x 105,50 mm (5,17 x 5,23 x 4,15 in.) | 131,25 x 132,75 x 105,50 mm (5,17 x 5,23 x 4,15 in.) |
| Berat | 0,98 kg (2,15 pon) | 1,01 kg (2,22 pon) |
| Daya Keluaran Kontinu | 90 W, Maks | 90 W, Maks |
| Daya Keluaran Kontinu (Min) | 6W, Min | 6W, Min |
| Output #1 (24V dc ke Backplane) | 3,5 Sebuah | 3,5 Sebuah |
| Output #2 (24V dc ke Terminal Block Panel Depan) | 0,25 Satuan | 0,25 Satuan |
| Waktu Interval Ride-through (Menit) | 25 md pada 90W | 5 md pada 90W |
| Interval Penahanan Daya Penuh | 5 md pada 90W | 5 md pada 90W |
| Interval Tahan Lama yang Diperpanjang | 8…12 detik @ 1,25W | 8…12 detik @ 1,25W |
| Nonaktifkan Output | Nonaktifkan output selama periode penahanan | Nonaktifkan output selama periode penahanan |
Spesifikasi Lingkungan
| Atribut | 1768-PA3 | 1768-PB3 |
|---|---|---|
| Imunitas RF yang Dilakukan | 'IEC 61000-4-6: 10V rms dengan gelombang sinus 1 kHz, 80% AM dari 150 kHz…80 MHz' | 'IEC 61000-4-6: 10V rms dengan gelombang sinus 1 kHz, 80% AM dari 150 kHz…80 MHz' |
| Kekebalan EFT/B | IEC 61000-4-4: ±4kV pada 5 kHz di port daya | IEC 61000-4-4: ±4kV pada 5 kHz di port daya |
| Emisi | CISPR 11: Grup 1, Kelas A | CISPR 11: Grup 1, Kelas A |
| Kekebalan ESD | IEC 61000-4-2: 6 kV pelepasan kontak, 8 kV pelepasan udara | IEC 61000-4-2: 6 kV pelepasan kontak, 8 kV pelepasan udara |
| Imunitas RF yang Dipancarkan | IEC 61000-4-3: 10V/m dengan gelombang sinus 1 kHz 80%AM dari 30…2000 MHz | IEC 61000-4-3: 10V/m dengan gelombang sinus 1 kHz 80%AM dari 30…2000 MHz |
| Kelembaban Relatif | IEC 60068-2-30: 5…95% tanpa kondensasi | IEC 60068-2-30: 5…95% tanpa kondensasi |
| Kejutan (Operasional) | IEC 60068-2-27: 30 g | IEC 60068-2-27: 30 g |
| Guncangan (Non-operasional) | IEC 60068-2-27: 50 g | IEC 60068-2-27: 50 g |
| Imunitas Transien Lonjakan | IEC 61000-4-5: ±2 kV garis-garis, ±4 kV garis-bumi pada port daya ac | IEC 61000-4-5: ±2 kV garis-garis, ±4 kV garis-bumi pada port daya ac |
| Suhu (Operasi) | IEC 60068-2-1: 0…60 °C (32…140 °F) | IEC 60068-2-1: 0…60 °C (32…140 °F) |
| Suhu (Penyimpanan) | IEC 60068-2-2: -40…85 °C (-40…185 °F) | IEC 60068-2-2: -40…85 °C (-40…185 °F) |
| Getaran | IEC 60068-2-6: 5 g @ 10…500 Hz | IEC 60068-2-6: 5 g @ 10…500 Hz |
| Variasi Tegangan | 'IEC 61000-4-11, IEC 61000-4-29: fluktuasi ±10%, penurunan 30%, penurunan 60%, gangguan pada port suplai ac dan dc' | 'IEC 61000-4-11, IEC 61000-4-29: fluktuasi ±10%, penurunan 30%, penurunan 60%, gangguan pada port suplai ac dan dc' |
Sertifikasi
| Sertifikasi | Rincian |
|---|---|
| C-Tick | Undang-Undang Komunikasi Radio Australia, sesuai dengan AS/NZS CISPR 11; Emisi Industri |
| Sertifikasi UL | Peralatan Kontrol Industri Terdaftar UL untuk AS dan Kanada. Berkas UL E65584. |
| Sertifikasi Lokasi Berbahaya | UL Terdaftar untuk Kelas I, Divisi 2, Grup A, B, C, D, Lokasi Berbahaya (AS & Kanada). Berkas UL E194810. |
| Sertifikasi CE | Mematuhi Direktif EMC UE 2004/108/IEC dan |
