Product Description

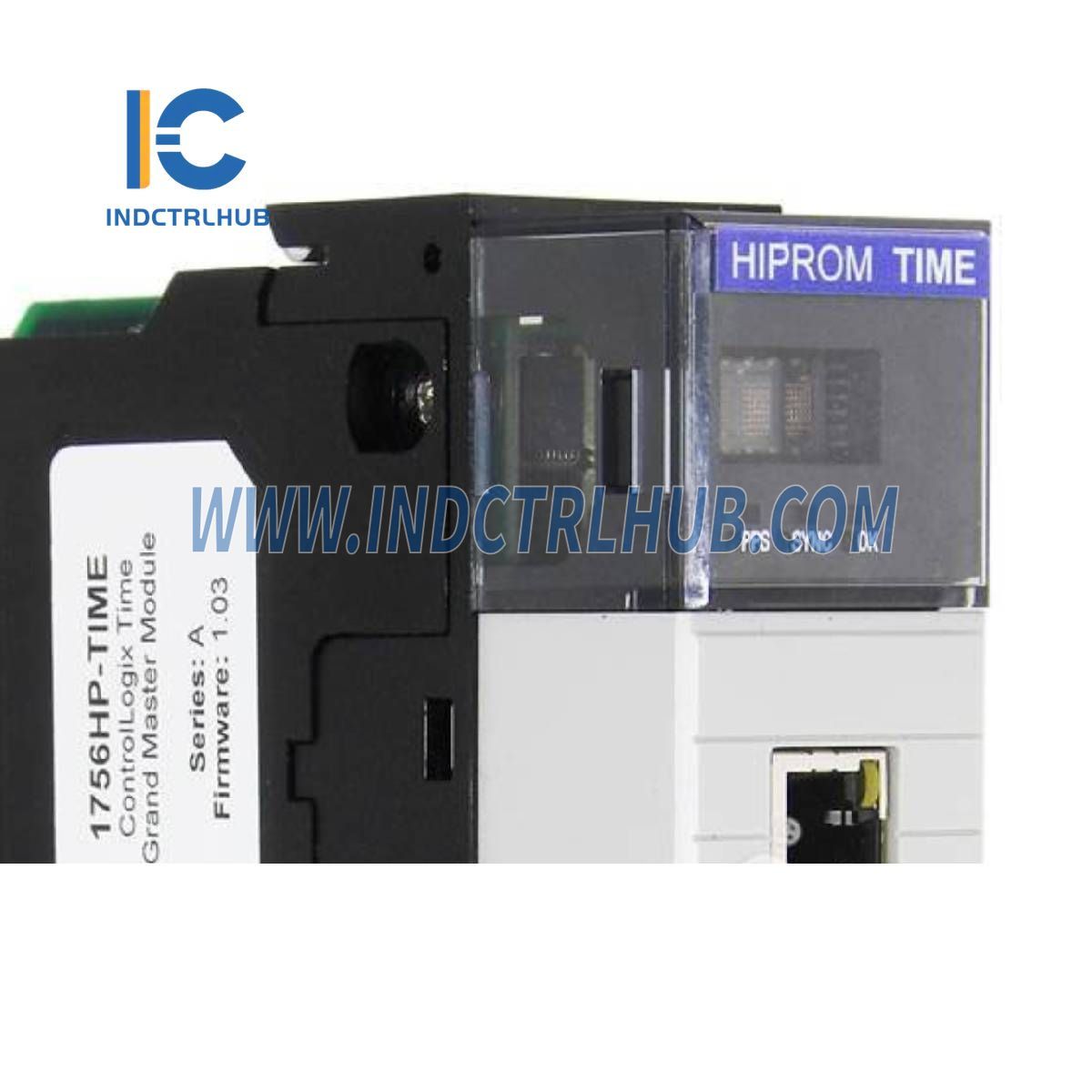

Allen-Bradley 1756HP-TIME/B Modul Sinkronisasi Waktu ControlLogix
Ikhtisar Produk
Allen-Bradley 1756HP-TIME/B adalah Modul Sinkronisasi Waktu ControlLogix yang dirancang untuk koordinasi waktu yang tepat di seluruh sistem otomatisasi industri. Ini memastikan penandaan waktu yang akurat untuk peristiwa, sinkronisasi sistem, dan integrasi dengan sumber waktu IRIG-B untuk aplikasi presisi tinggi.
Spesifikasi Teknis
| Atribut | 1756-TIME, 1756-TIMEK |
|---|---|
| Suhu Operasi | 0…+50 °C (+32…+122 °F) dalam Chassis Seri B, 0…+60 °C (+32…+140 °F) dalam Chassis Seri C |
| Suhu Udara Sekitar, Max | +50 °C (+122 °F) di Chassis Seri B, +60 °C (+140 °F) di Chassis Seri C |
| Suhu Non-Operasi | -40…+85 °C (-40…+185 °F) |
| Kelembaban Relatif | 5…95% non-kondensasi (IEC 60068-2-30) |
| Tegangan & Arus Rating | Backplane: 1.01A @ 5.1V DC, 2.64 mA @ 1.2 V DC |
| Tegangan Isolasi | 30V (kontinu), Tipe Isolasi Dasar, Diuji Tipe pada 1000V AC selama 60 detik |
| Koneksi Ethernet | RJ45, kabel kategori 5e minimum |
| Koneksi IRIG-B | Ketik RG58 atau setara |

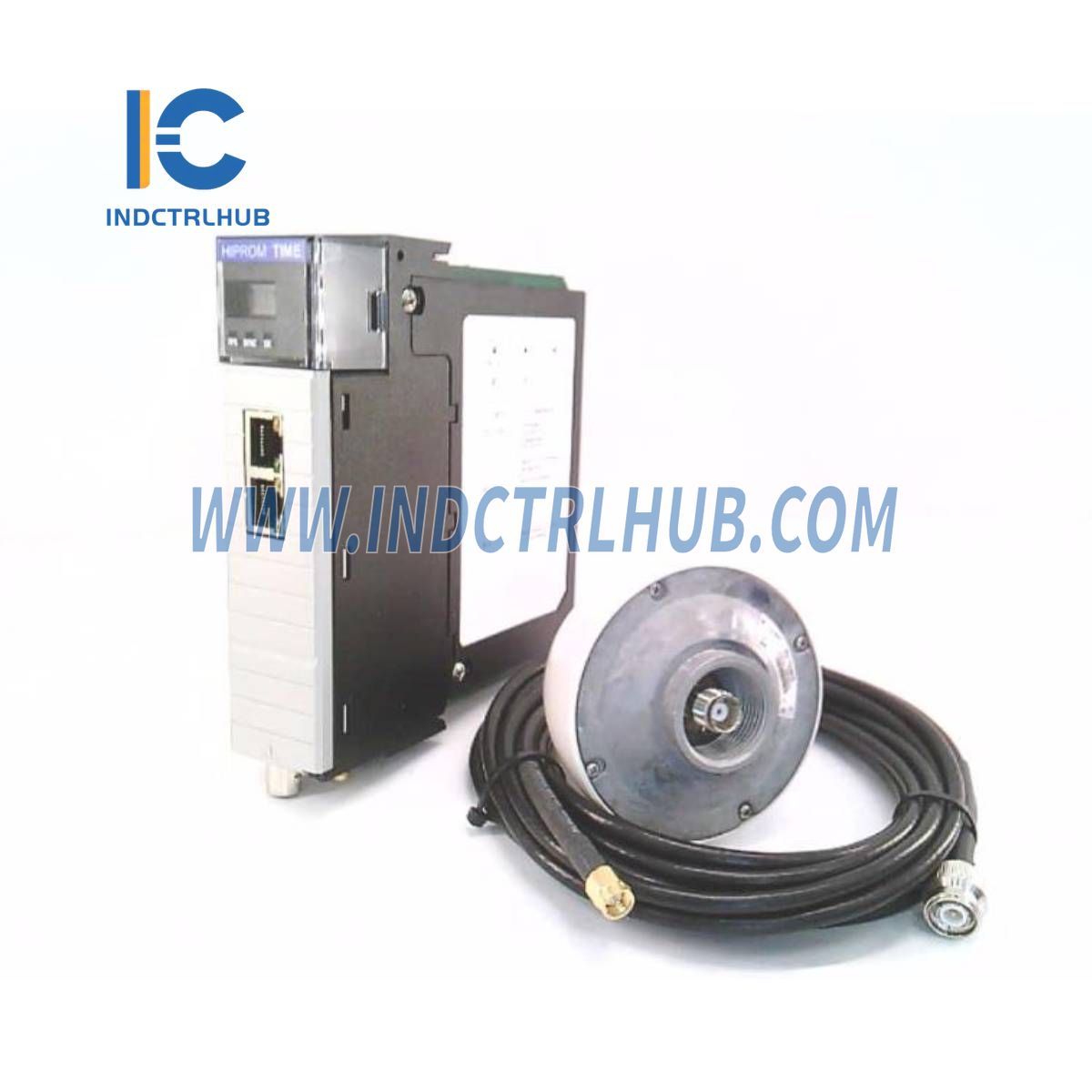

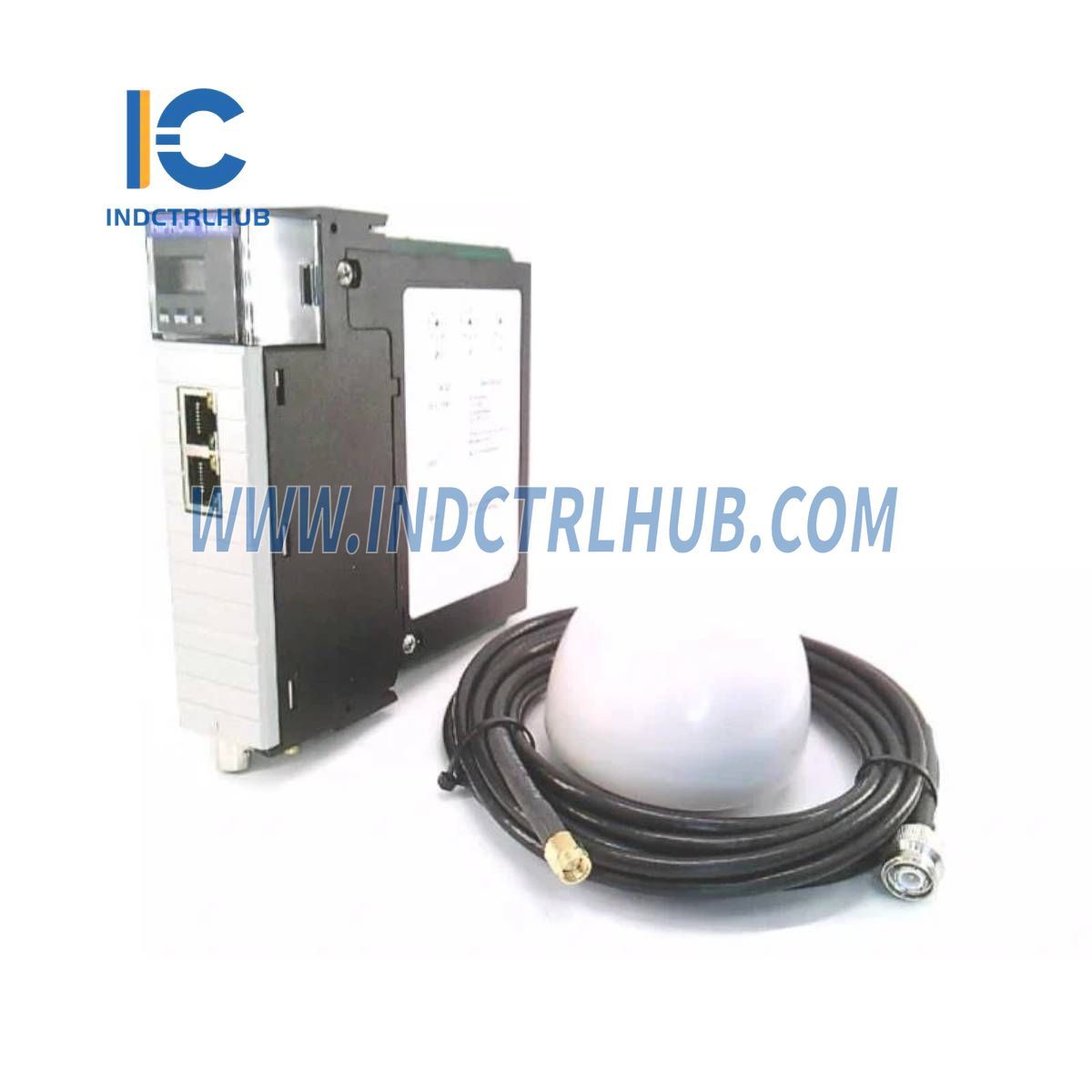

| Koneksi Antena | Rangkaian kabel, Plug TNC ke SMA (dikirim bersama produk) |
| Jenis Penutup | Tidak ada (gaya terbuka) |
Kepatuhan & Imunitas Elektromagnetik
- Emisi: IEC 61000-6-4
- Imunitas Discharge Elektrostatik (ESD): IEC 61000-4-2 (4 kV kontak, 8 kV udara)
- Imunitas RF Teradiasi: IEC 61000-4-3 (10V/m dari 80…2000 MHz)
- Imunitas Transien Cepat Listrik (EFT): IEC 61000-4-4 (±2 kV pada port sinyal/komunikasi)
- Imunitas Lonjakan: IEC 61000-4-5 (±2 kV garis-bumi pada port sinyal/komunikasi)
- Imunitas RF yang Dilakukan: IEC 61000-4-6 (10V rms dari 150 kHz…80 MHz)
