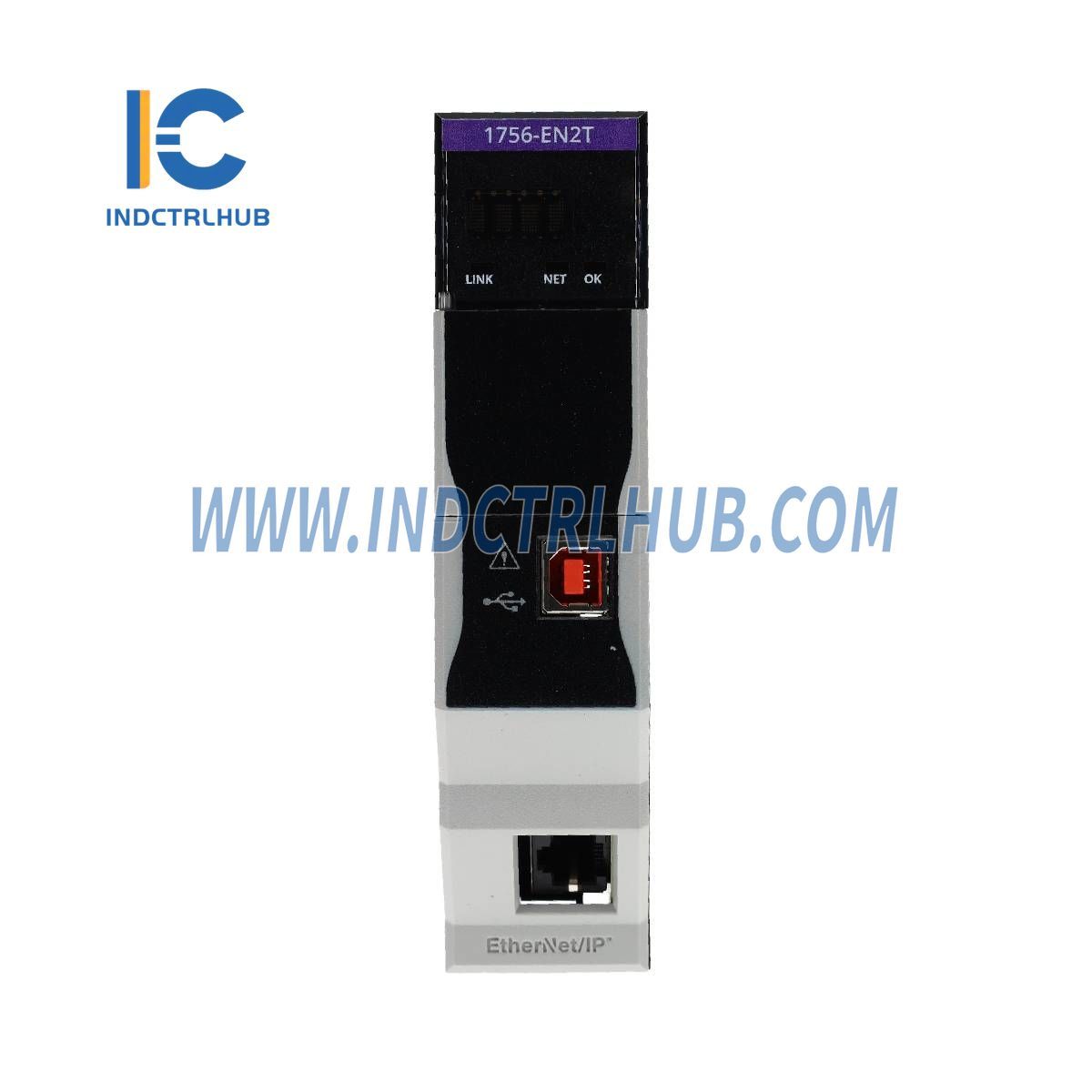

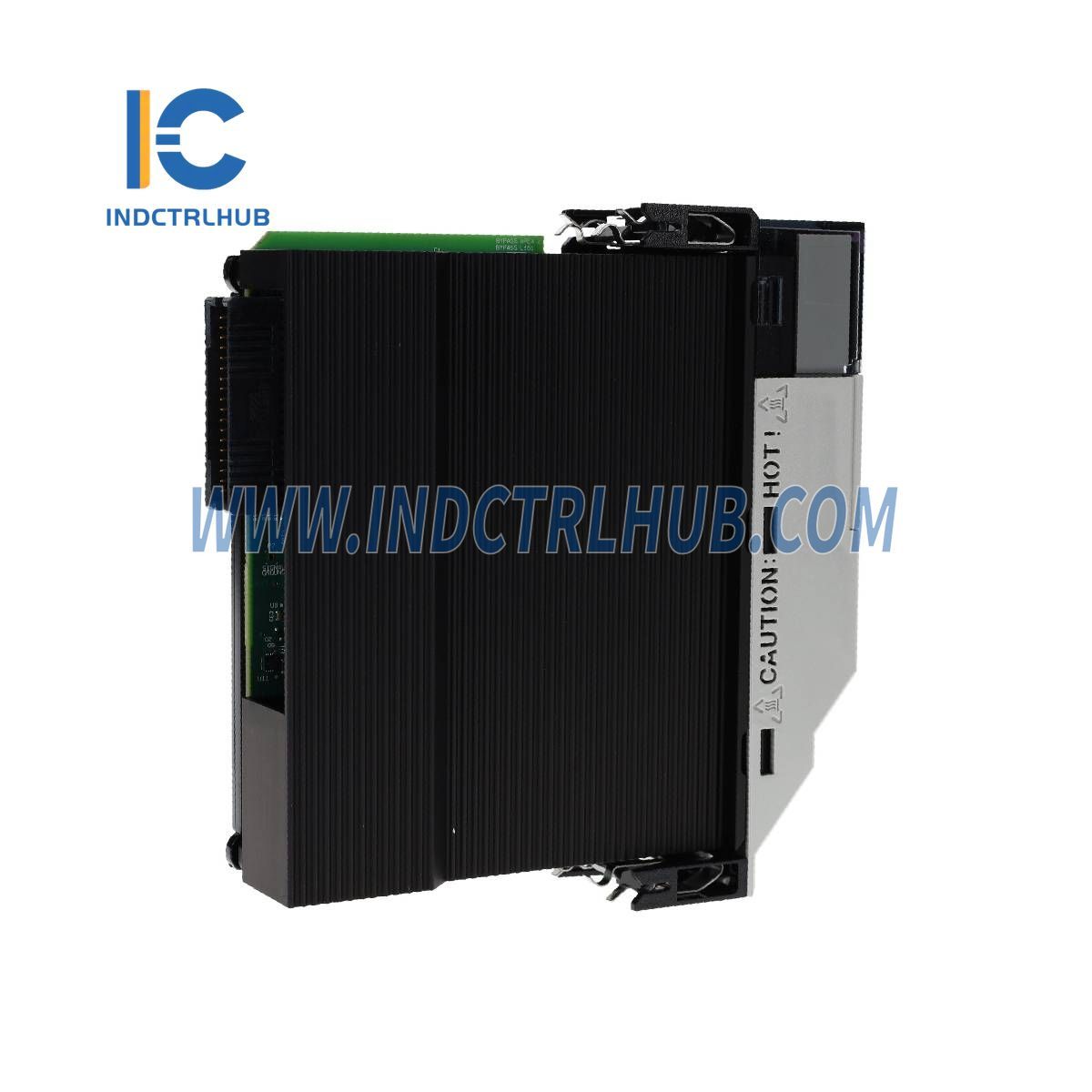

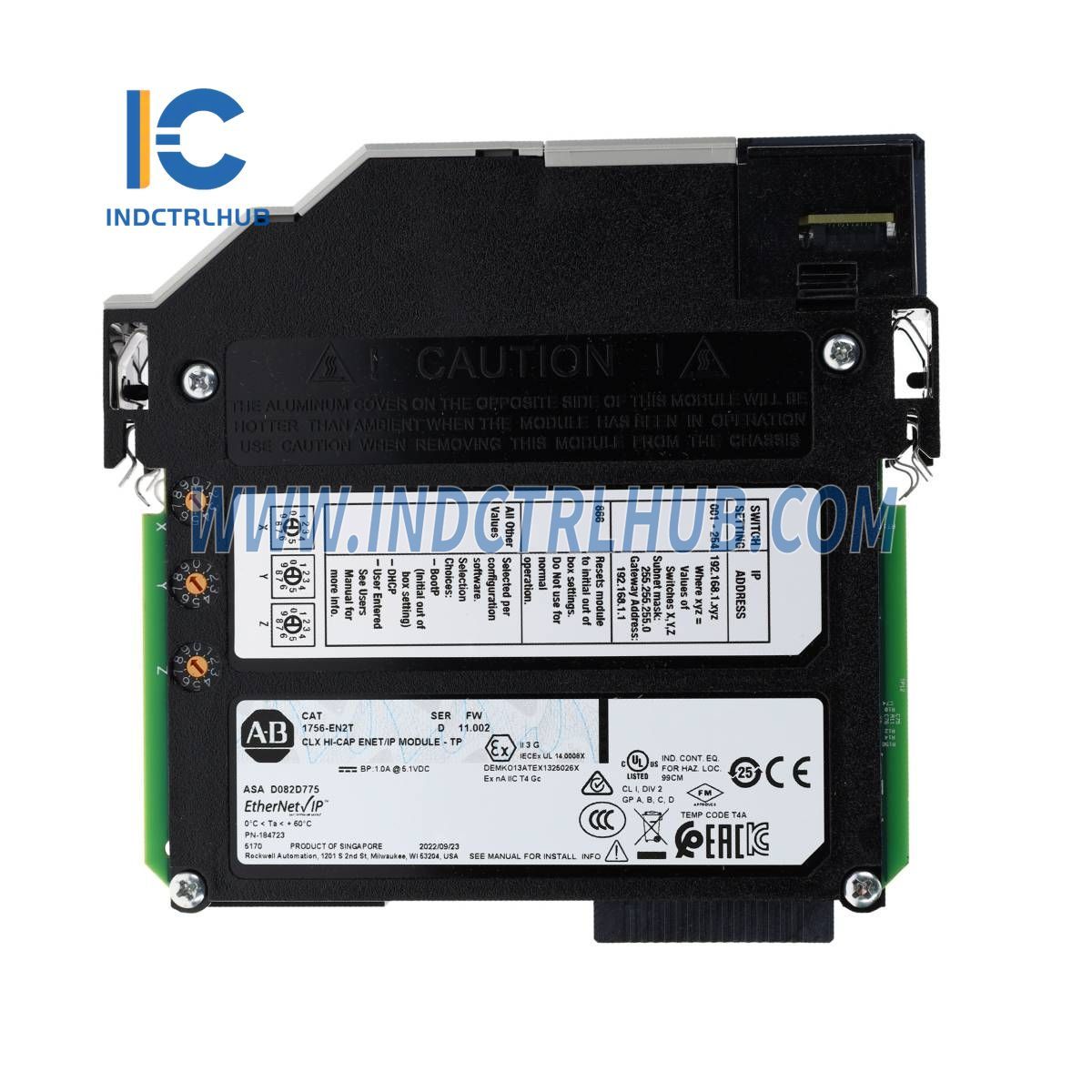

Allen-Bradley 1756-EN2T Modul EtherNet/IP
Ikhtisar Produk
Allen-Bradley 1756-EN2T adalah modul komunikasi EtherNet/IP berkinerja tinggi yang dirancang untuk sistem ControlLogix. Modul ini menyediakan pertukaran data waktu nyata, komunikasi kecepatan tinggi, dan konektivitas yang aman untuk aplikasi otomatisasi industri.
Spesifikasi Teknis
Peringkat Listrik
| Atribut |
Spesifikasi |
| Kecepatan Komunikasi EtherNet/IP |
Kecepatan 10/100Mbps |
| Tarikan Arus @ 5.1V DC |
1.2 Sebuah |
| Tarikan Arus @ 24V DC |
3 mA |
| Disipasi Daya |
6.2 Dalam |
| Disipasi Termal |
21,28 BTU/jam |
Tegangan & Isolasi
| Atribut |
Spesifikasi |
| Tegangan Isolasi |
30V (Kontinu), Tipe isolasi dasar (Ethernet ke backplane, USB ke Ethernet, USB ke backplane) |
| Tegangan yang Diuji Tipe |
980V AC selama 60 detik |
Persyaratan Fisik & Instalasi
| Atribut |
Spesifikasi |
| Lebar Slot |
1 |
| Lokasi Modul |
Berbasis sasis, slot mana saja |
| Sasis yang Kompatibel |
1756-A4, 1756-A7, 1756-A10, 1756-A13, 1756-A17 |
| Catu Daya Standar |
1756-PA72, 1756-PA75, 1756-PB72, 1756-PB75, 1756-PC75, 1756-PH75 |
| Catu Daya Redundan |
1756-PA75R, 1756-PB75R, 1756-PSCA2 |
Konektivitas & Komunikasi
| Atribut |
Spesifikasi |
| Pelabuhan Ethernet |
1 x RJ45 (Kabel Kategori 5) |
| Jenis Kabel Ethernet |
"Pasangan terpilin terlindung/tak terlindung yang sesuai dengan 802.3" |
| Port USB |
USB 2.0 (Kecepatan Penuh 12 Mbps) (hanya untuk pemrograman lokal sementara) |
Penilaian Lingkungan
| Kondisi |
Spesifikasi |
| Suhu Operasi |
0°C hingga 60°C (32°F hingga 140°F) |
| Suhu Penyimpanan |
-40°C hingga 85°C (-40°F hingga 185°F) |
| Kelembaban Relatif |
5% hingga 95% non-kondensasi |
| Getaran |
2g @ 10…500 Hz (IEC 60068-2-6) |
| Kejutan (Operasional) |
30g (IEC 60068-2-27) |
| Guncangan (Non-Operasional) |
30 gram |
