ALLEN BRADLEY 1734-OE2C POINT I/O Modul Output Analog 2 Titik

Jumlah Output

2 single-ended, non-isolated, current

Resolusi

13 bit – lebih dari 0…21 mA (2,5 µA/cnt tipikal)

Arus Keluaran

4…20 mA (dapat dikonfigurasi oleh pengguna) / 0…20 mA (dapat dikonfigurasi oleh pengguna)

Akurasi Mutlak

0,1% skala penuh @ 25 °C

Drift Akurasi dengan Suhu

30 ppm/°C

Respon Langkah ke 63% dari FS

24 detik

Beban Resistif pada Keluaran Arus

0…750 Ω

Jenis Konversi

Konverter digital ke analog

Tingkat Konversi

16 detik

Format Data

Bilangan Bulat Bertanda

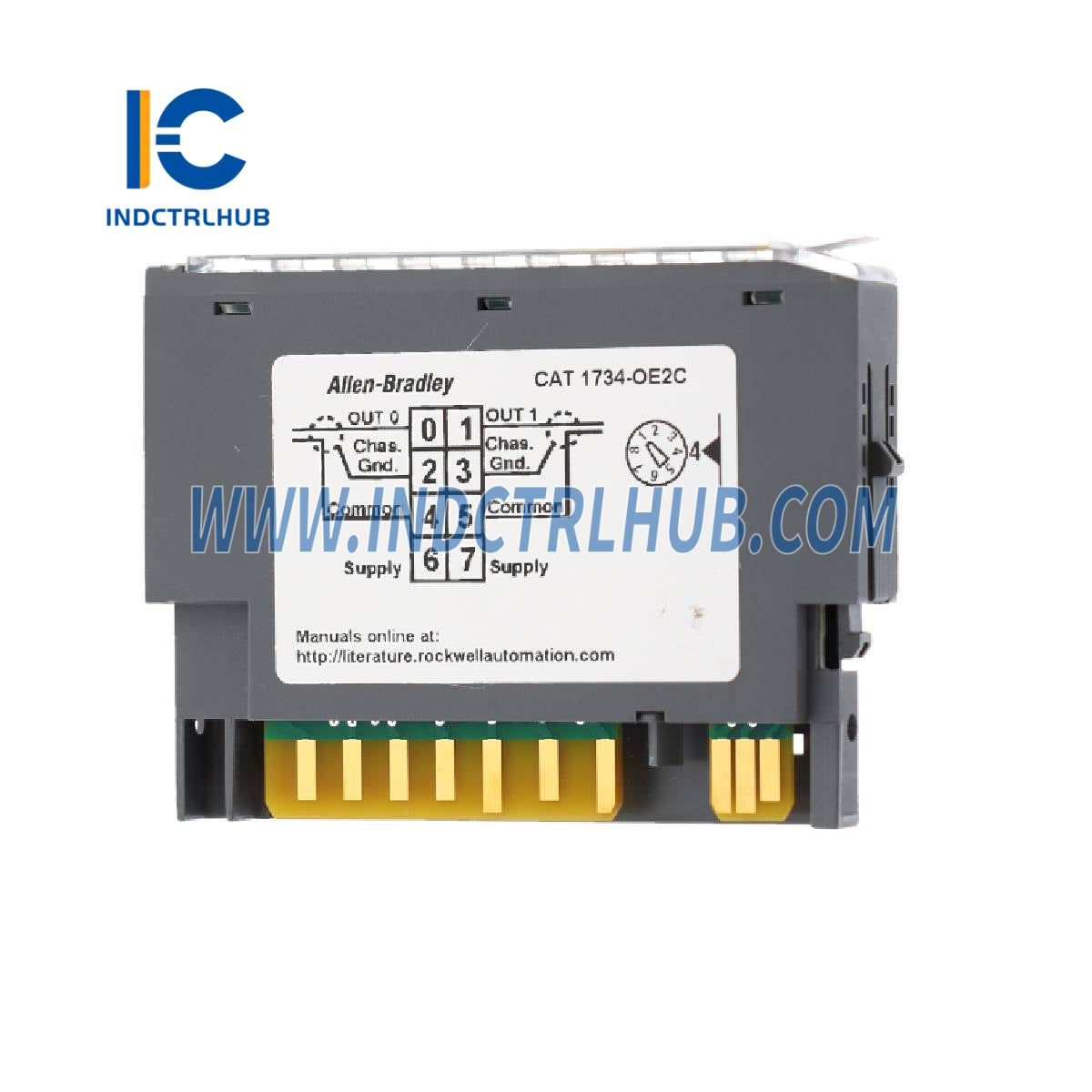

Pangkalan Terminal

rangkaian dasar kabel 1734-TB, 1734-TBS, 1734-TB3, 1734-TB3S, 1734-TOP, atau 1734-TOPS

Torsi Sekrup Dasar Terminal

0,6 N•m (7 lb•inci)

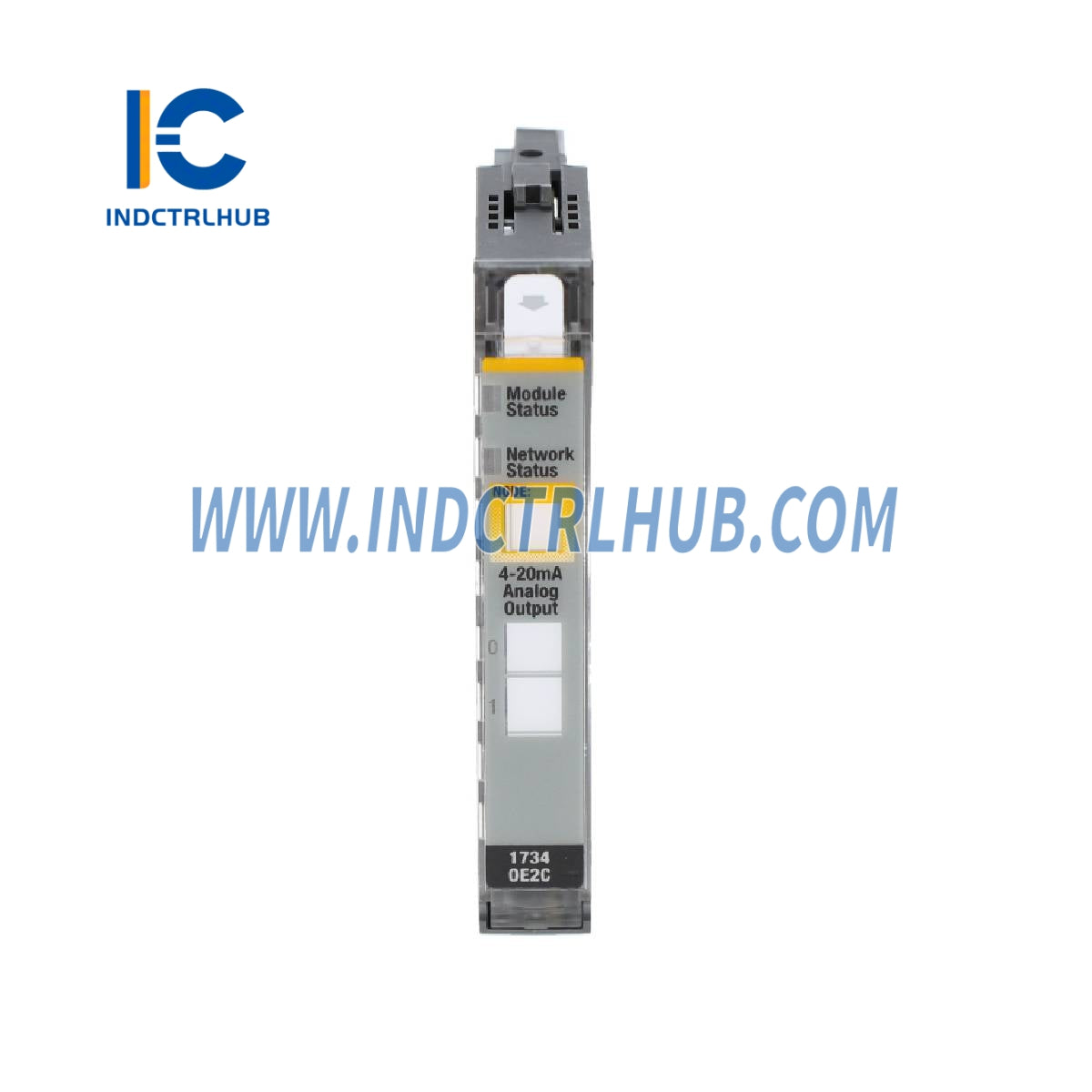

Indikator (Sisi Logika)

1 hijau/merah – Status modul, 1 hijau/merah – Status jaringan, 2 hijau/merah – Status keluaran

Posisi Sakelar Kunci

4

POINTBus™ Saat Ini (Maks)

75 mA pada tegangan 5VDC

Dissipasi Daya (Maks)

750 Ω beban: 1,23 W / 0 Ω beban: 1,83 W

Dissipasi Termal (Maks)

Beban 750 Ω: 4,19 BTU/jam / Beban 0 Ω: 6,24 BTU/jam

Tegangan Isolasi

50V Kontinu (Diuji untuk tahan 2200V DC selama 60 detik)

Tegangan Catu Daya DC Eksternal

Tegangan nominal: 24V DC

Rentang Tegangan

Tegangan 10…28,8V DC

Pasokan Saat Ini

70 mA @ 24V DC (termasuk output @ 20 mA)

Kategori Kawat

1 – pada port sinyal

Ukuran Kawat

0,25…2,5 mm² (22…14 AWG) kawat tembaga padat atau stranded yang memiliki rating 75 °C (167 °F)

Rating Tipe Penutup

Tidak ada (gaya terbuka)

Kode Suhu Amerika Utara

T4

Kode Temperatur UKEX/ATEX

T4

Kode Suhu IECEx

T4

Dimensi (T x L x D)

56 x 12 x 75,5 mm (2,21 x 0,47 x 2,97 in.)

Berat (Perkiraan)

36 gram (1,27 ons)
