Product Description
🔹 Informasi Umum
|
Pabrikan |
Allen Bradley, seorang |
|---|---|
|
Model/Nomor Bagian |
1734-OW4 |
|
Keterangan |

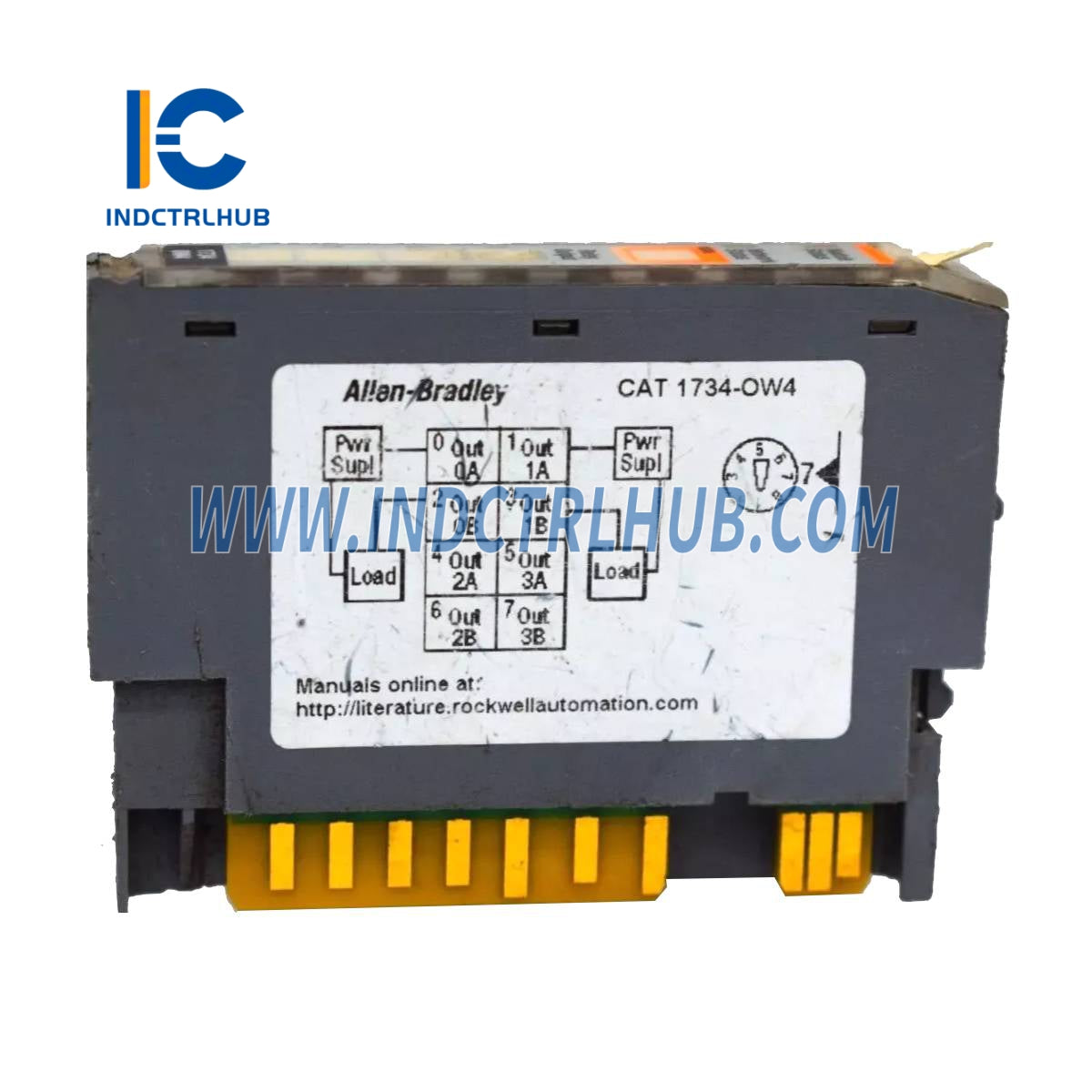

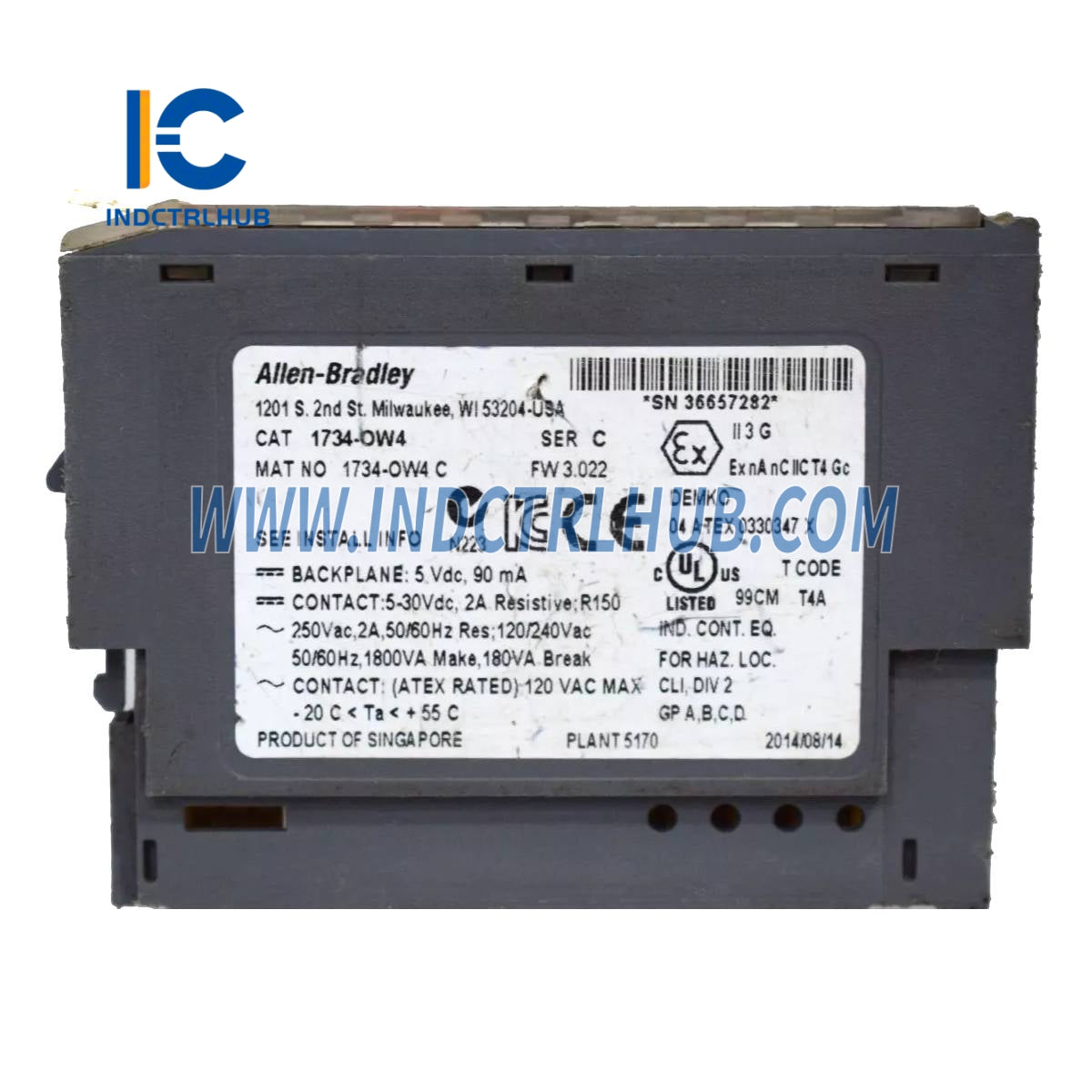

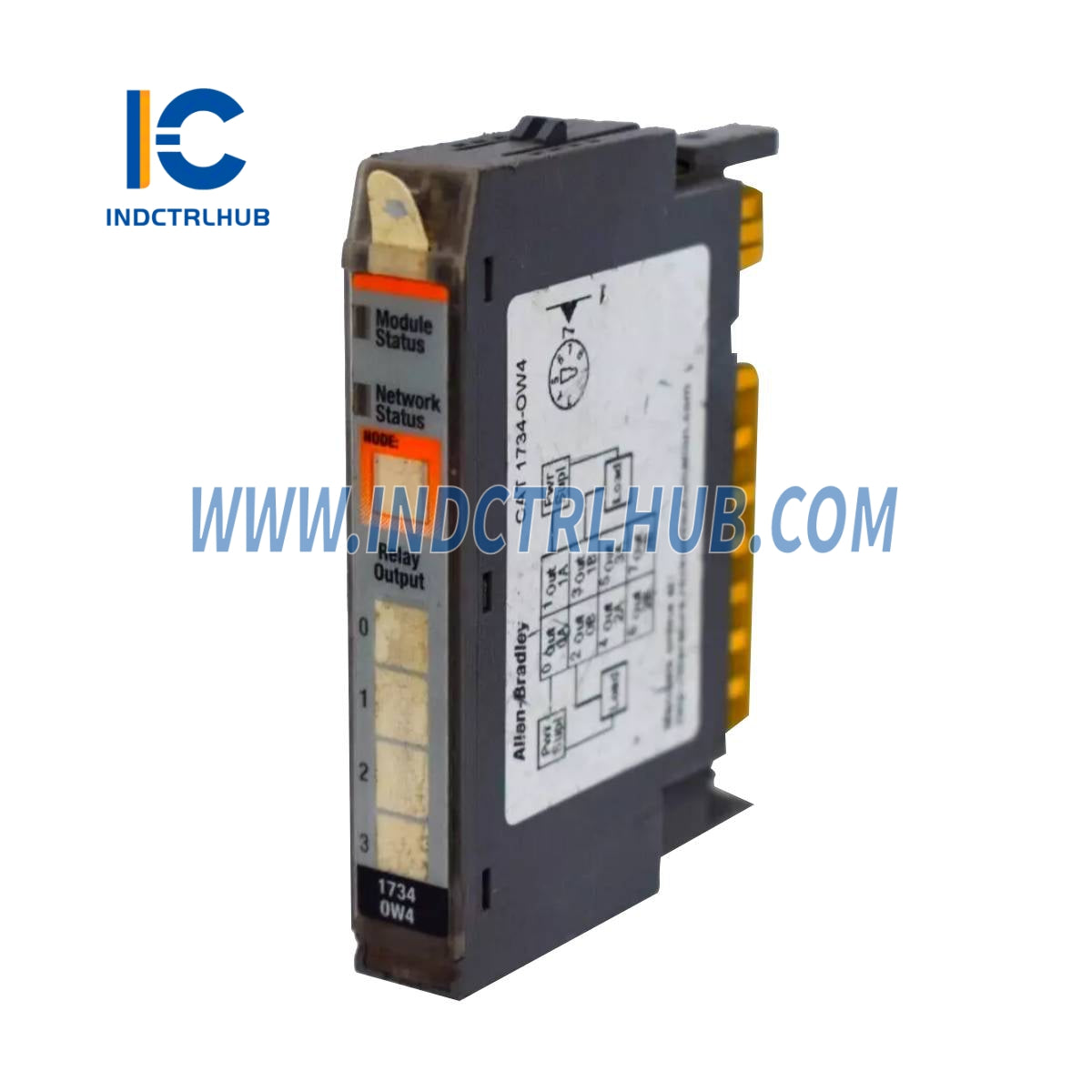

MODULE OUTPUT RELAY 4-KANAL POINT I/O |
🔹 Spesifikasi Umum
|
Atribut |
Nilai |
|---|---|
|
Output per Modul |
4 Form A terisolasi (normal terbuka) relay elektromekanik |
|
Arus Kebocoran Off-State (Maks) |
1,2 mA @ 240V AC (resistor pendarahan melalui sirkuit snubber) |
|
Torsi Sekrup Dasar Terminal |
Ditentukan oleh terminal block yang terpasang |
|
Konsumsi Daya |
0,8W |
|
Dissipasi Daya (Maks) |
0,5W |
|
Daya Backplane |
Tegangan DC 5V, 90mA |
|
Penilaian Kontak |
120/240V AC, 2.0 A @ 50/60 Hz |
|
Membuat/Menghancurkan Peringkat |
1800 VA buat, 180 VA putus |
|
Peringkat Tegangan DC |
5…30V DC, 2.0 A, R150 |
|
Tegangan Isolasi |
250V (Diuji @ 2550V DC selama 60 detik), sisi lapangan ke sistem, dan antara set kontak |
|
Frekuensi Pergantian (Maks) |
1 operasi/3s (0,3 Hz @ beban terukur) |
|
Umur Harapan Kontak Listrik (Min) |
100.000 operasi @ beban terukur |
|
Kategori Pengkabelan |
1 - pada port sinyal |
|
Ukuran Kawat |
0,25…2,5 mm² (22…14 AWG) kawat tembaga padat atau stranded, dengan rating 85°C (185°F) atau lebih, isolasi maksimum 1,2 mm (3/64 in.) |
|
Rating Tipe Penutup |
Tidak ada (Gaya Terbuka) |
|
Peringkat Tugas Pilot |
R150 |
🔹 Spesifikasi Lingkungan
|
Atribut |
Nilai |
|---|---|
|
Kode Suhu Amerika Utara |
T4A |
|
Kode Temperatur UKEX/ATEX |
T4 |
|
Kode Suhu IECEx |
T4 |
