Product Description
Detail Produk
|
Atribut |
Rincian |
|---|---|
|
Pabrikan |
Allen Bradley, seorang |
|
Model/Nomor Bagian |

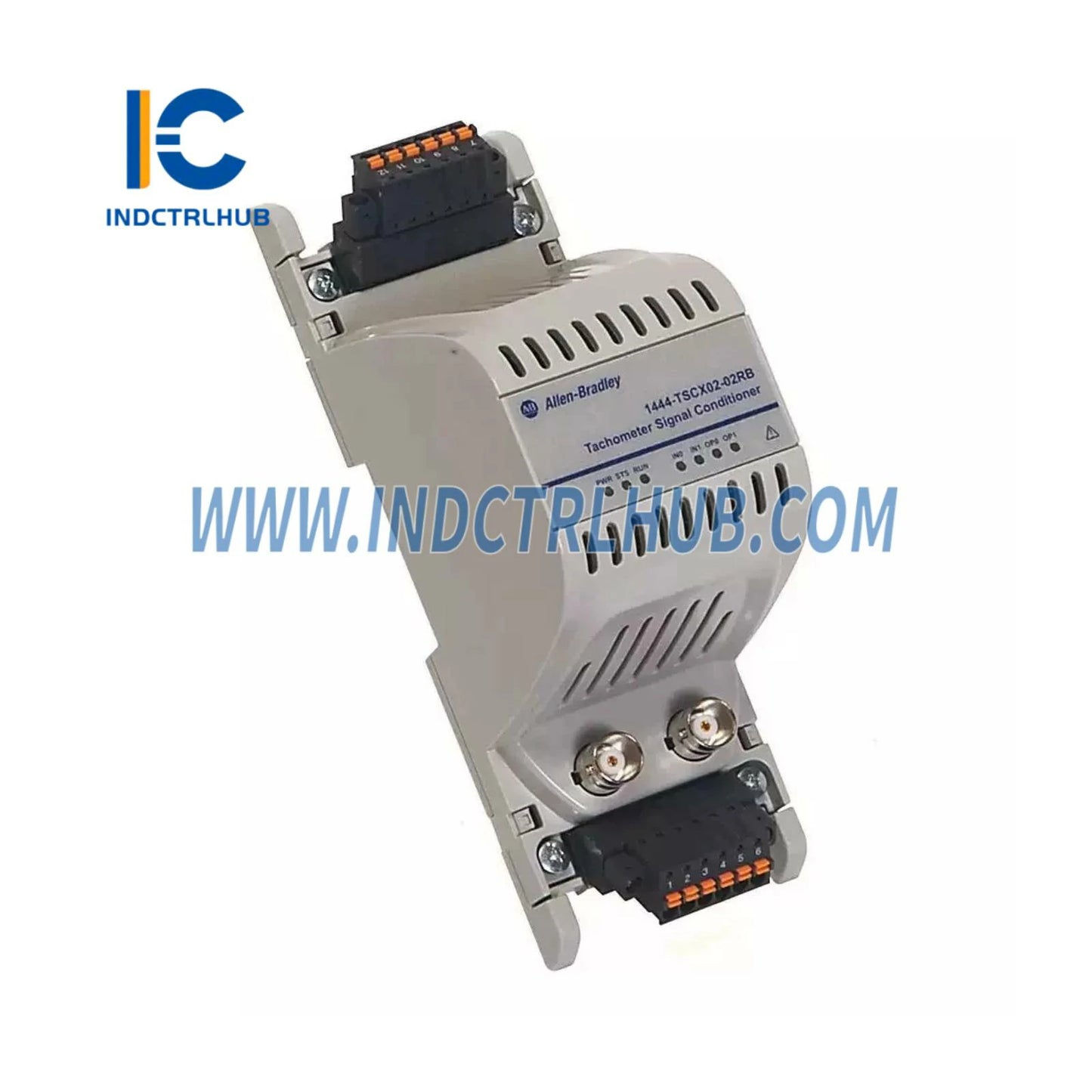

1444-TSCX02-02RB |
|
Keterangan |
Modul Ekspansi Pengkondisi Sinyal Tachometer |
Spesifikasi - 1444-TSCX02-02RB
Input Saluran
|
Atribut |
Rincian |
|---|---|
|
Jumlah Input |
2 |
|
Jenis Sensor yang Didukung |
Sinyal tegangan, sistem probe arus Eddy, TTL, saklar kedekatan NPN, saklar kedekatan PNP, sensor magnetik yang menghasilkan sendiri |
|
Transduser Daya Positif |
Tegangan teratur: 24V/25 mA |
|
Transduser Daya Negatif |
Tegangan teratur: -24V/25 mA |
|
Rentang Tegangan |
±24V |
|
Isolasi |
Input analog tunggal yang tidak terisolasi. Sensor yang terhubung memiliki pengembalian sinyal yang terisolasi dari tanah. |
|
Impedansi |
>100kΩ |
|
Perlindungan |
Polaritas terbalik |
|
Pengubah Analog ke Digital |
10 bit |
Konektor BNC
|
Atribut |
Rincian |
|---|---|
|
Jumlah Konektor BNC |
2 |
|
Fungsi |
Output sinyal mentah |
|
Jarak |
Terbatas pada panjang kabel 3 m (9,84 ft) |
|
Impedansi |
680 Ω impedansi keluaran, 1.5k Ω resistansi pengembalian untuk perlindungan ESD |
|
Perlindungan EMC |
ESD dan EFT |
|
Perlindungan Sirkuit Pendek |
Ya |
|
Arus Penggerak |
±4mA |
|
Kebisingan |
Bising yang dapat diabaikan akibat resistor pengembalian 1,5k Ω |
Konektor Pin Terminal
|
Atribut |
Rincian |
|---|---|
|
Jumlah Konektor Pin Terminal |
4 |
|
Fungsi |
Keluaran sinyal 1/REV dan N/REV yang dikondisikan |
|
Jarak |
Panjang kabel hingga 30 m (98,43 ft) |
|
Impedansi |
100 Ω |
|
Perlindungan EMC |
ESD/EFT/Imunitas Terhadap Konduksi |
|
Perlindungan Sirkuit Pendek |
Ya |
|
Arus Penggerak |
5 mA per keluaran |
Keluaran Bus Lokal
|
Atribut |
Rincian |
|---|---|
|
Koneksi |
Integral, melalui konektor pita |
|
Jenis |
Opto-terisolasi open-collector |
|
Jenis Sinyal |
Kecepatan TTL (sekali per putaran), status saluran Tach |
|
Kapasitas |
Dapat melayani enam modul pengukuran dinamis (minimum) |
|
Kekuatan |
5V DC, 5 mA maksimum per output |
Indikator
|
Atribut |
Rincian |
|---|---|
|
Indikator Status (4) |
Daya, Status saluran (2), Status bus lokal |
Persyaratan Daya
|
Atribut |
Rincian |
|---|---|
|
Saat ini |
128 mA @ 24V (174…104 mA @ 18…32V) |
|
Konsumsi Daya |
4 Di dalam |
|
Disipasi Daya |
3 Di dalam |
Isolasi
|
Atribut |
Rincian |
|---|---|
|
Tegangan Isolasi |
50V (kontinu), jenis isolasi dasar antara port sinyal dan bus AUX. Tidak ada isolasi antara port sinyal individu. |
|
Tipe Diuji |
707V DC selama 60 detik |
Spesifikasi Lingkungan
|
Atribut |
Rincian |
|---|---|
|
Kekebalan EFT/B |
IEC 61000-4-4: ±2 kV pada 5 kHz di port sinyal terlindung |
|
Imunitas Transien Lonjakan |
IEC 61000-4-5: ±2 kV garis-bumi (CM) pada port sinyal terlindungi |
Basis Terminal dan Aksesoris
|
Atribut |
Rincian |
|---|---|
|
Basis Terminal yang Diperlukan |
1444-TB-B |
|
Set Konektor Colokan Lepas |
Modul: Spring: 1444-TSC-RPC-SPR-01 Sekrup: 1444-TSC-RPC-SCW-01 Dasar Terminal: Spring: 1444-TBB-RPC-SPR-01 Sekrup: 1444-TBB-RPC-SCW-01 |
Spesifikasi Fisik
|
Atribut |
Tanpa Basis Terminal |
Dengan Basis Terminal |
|---|---|---|
|
Dimensi (T x L x D), kira-kira. |
153,8 x 54,2 x 74,5 mm (6,06 x 2,13 x 2,93 in.) |
157,9 x 54,7 x 100,4 mm (6,22 x 2,15 x 3,95 in.) |
|
Berat, sekitar. |
160 gram (0,35 pon) |
270 gram (0,60 pon) |
