Product Description
Jenis Produk yang Diperluas: T4S 320 PR221DS-I In=320 3p F F
ID Produk: 1SDA054126R1
EAN: 8015644552251

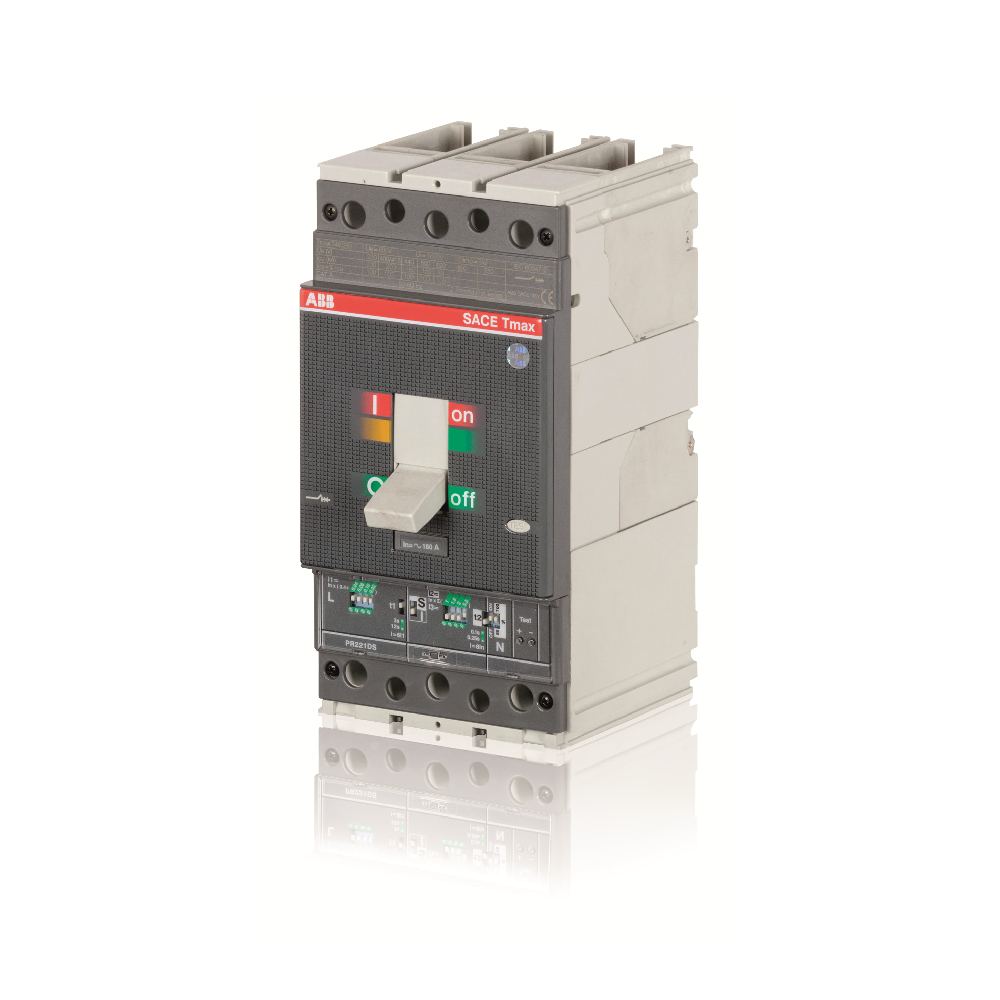

Deskripsi Panjang: Circuit Breaker TMAX T4S 320 Tiga-Pole Tetap dengan Terminal Depan dan Pelepasan Solid-State dalam AC PR221DS-I R 320
Kepatuhan Material
-
Deklarasi REACH: Deklarasi REACH untuk pemutus sirkuit ABB Sace
-
Informasi RoHS: Deklarasi RoHS untuk pemutus sirkuit ABB Sace
-
Status RoHS: Mematuhi Direktif UE 2011/65/EU dan Amandemen 2015/863 (22 Juli 2019)
-
Template Pelaporan Mineral Konflik (CMRT): Dokumen tersedia sesuai permintaan
-
Undang-Undang Pengendalian Zat Beracun (TSCA): deklarasi TSCA
Lingkungan Hidup
-
Informasi Lingkungan Produk: Tersedia untuk seri Tmax T4
Informasi Pemesanan
-
Nomor E (Finlandia): 3655514
-
Jumlah Pesanan Minimum: 1 buah
-
Nomor Tarif Bea Cukai: 85362090
Ukuran
| Dimensi |
Nilai |
| Lebar Bersih Produk |
105mm |
| Tinggi Bersih Produk |
205 mm |
| Kedalaman/Panjang Jaringan Produk |
103,5 mm |
| Berat Bersih Produk |
3,5 kg |
Informasi Kemasan
| Tingkat Paket |
Nilai |
| Unit Paket Level 1 |
1 buah |
| Lebar Paket Tingkat 1 |
248 mm |
| Tinggi Paket Level 1 |
240mm |
| Tingkat Paket 1 Kedalaman/Panjang |
285mm |
| Berat Kotor Paket Level 1 |
3,5 kg |
| Paket Level 1 EAN |
8015644552251 |
Spesifikasi Produk
| Spesifikasi |
Nilai |
| Jenis Produk Utama |
SACE Tmax T |
| Nama Produk |
Pemutus Sirkuit Kasus Moulded |
| Tipe Produk |
Pemutus Sirkuit Otomatis |
| Cocok Untuk |
Tmax T4 |
| Daya Tahan Listrik |
6000 siklus, 120 siklus per jam |
| Daya Tahan Mekanis |
20000 siklus, 240 siklus per jam |
| Jumlah Tiang |
3 |
| Kehilangan Daya |
17,6 W per kutub pada kondisi terukur |
| Arus Terukur (In) |
320 Sebuah |
| Tegangan Tahan Impuls Terukur (Uimp) |
Tegangan 8kV |
| Tegangan Isolasi Tercatat (Ui) |
Tegangan 1000V |
| Tegangan Operasional Terukur |
690 V AC |
| Kapasitas Pemutusan Sirkuit Pendek Layanan Terukur (Ics) |
85 kA pada 220V AC, 50 kA pada 380V AC, 25 kA pada 690V AC |
| Kapasitas Pemutusan Sirkuit Pendek Ultimate yang Dinilai (Icu) |
85 kA pada 220V AC, 50 kA pada 380V AC, 25 kA pada 690V AC |
| Arus Tidak Terputus yang Dinilai (Iu) |
320 Sebuah |
| Melepaskan |
PR221DS-I |
| Jenis Rilis |
DIA |
| Tingkat Kinerja Sirkuit Pendek |
S |
| Standar |
IEC |
| Tipe Koneksi Terminal |
Pemutus Sirkuit Tetap, Depan |
| Tegangan Uji Max (Utest) |
3500 voltase |
Sertifikat dan Deklarasi
-
Lembar Data, Informasi Teknis: 1SDC210004D0203
-
Deklarasi Kesesuaian - CE: Deklarasi Kesesuaian EC untuk Tmax T4
-
Sertifikat GL: 1SDL000163R0061
-
Instruksi dan Manual: Instruksi pemasangan untuk Tmax T4
Klasifikasi
-
ETIM 8: EC000228 - Pemutus sirkuit daya untuk perlindungan transformator/generator/instalasi
-
DK PBB: 39121100
-
Kategori WEEE: 5. Peralatan Kecil (Tidak Ada Dimensi Eksternal Lebih Dari 50 cm)
-
eClass: V11.1 : 27370409
