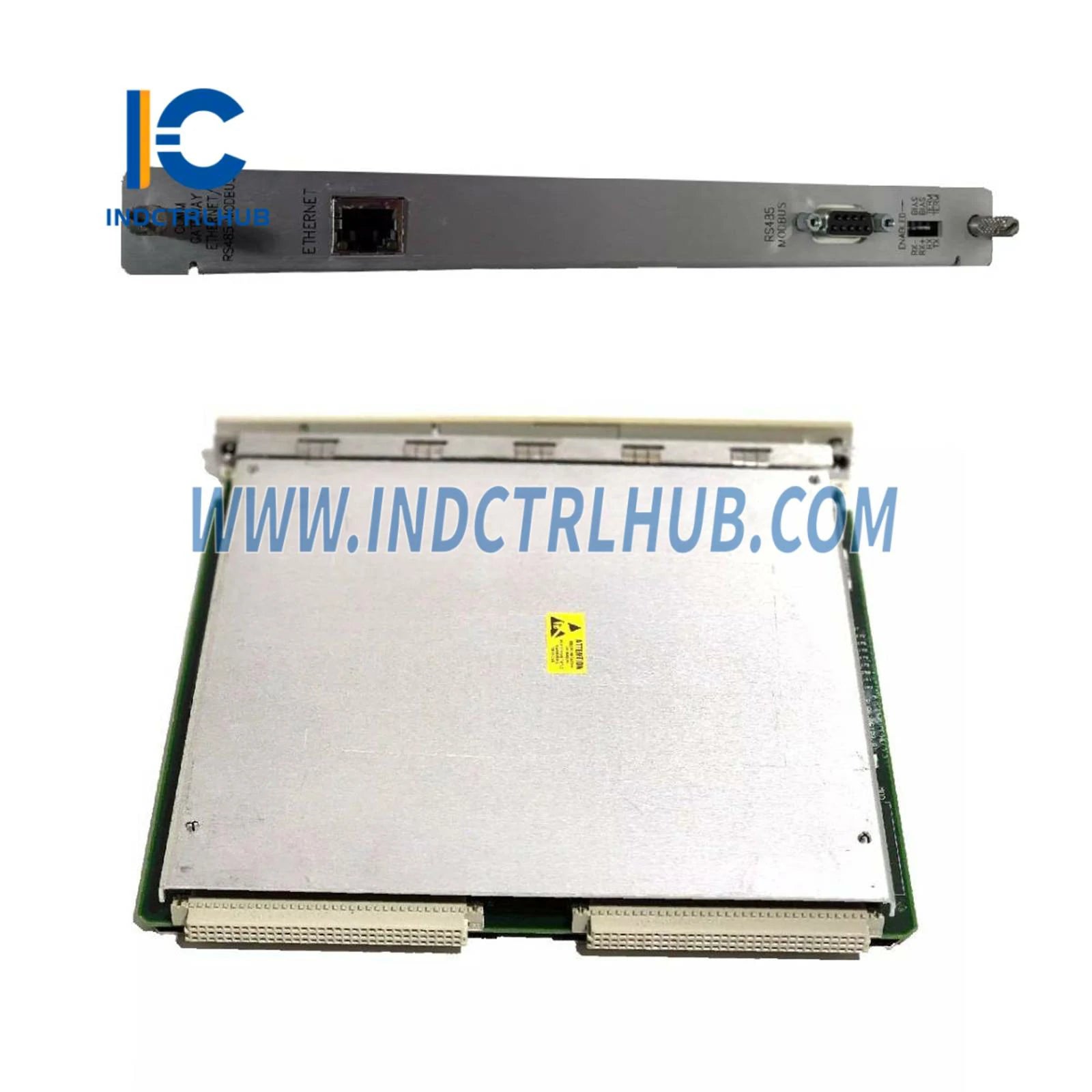

Product Description
🔹 اطلاعات عمومی
|
سازنده |
بنتلی نوادا |
|---|---|
|
شماره مدل / قطعه |
3500/92-04-01-00 |
|
شماره قطعات یدکی |

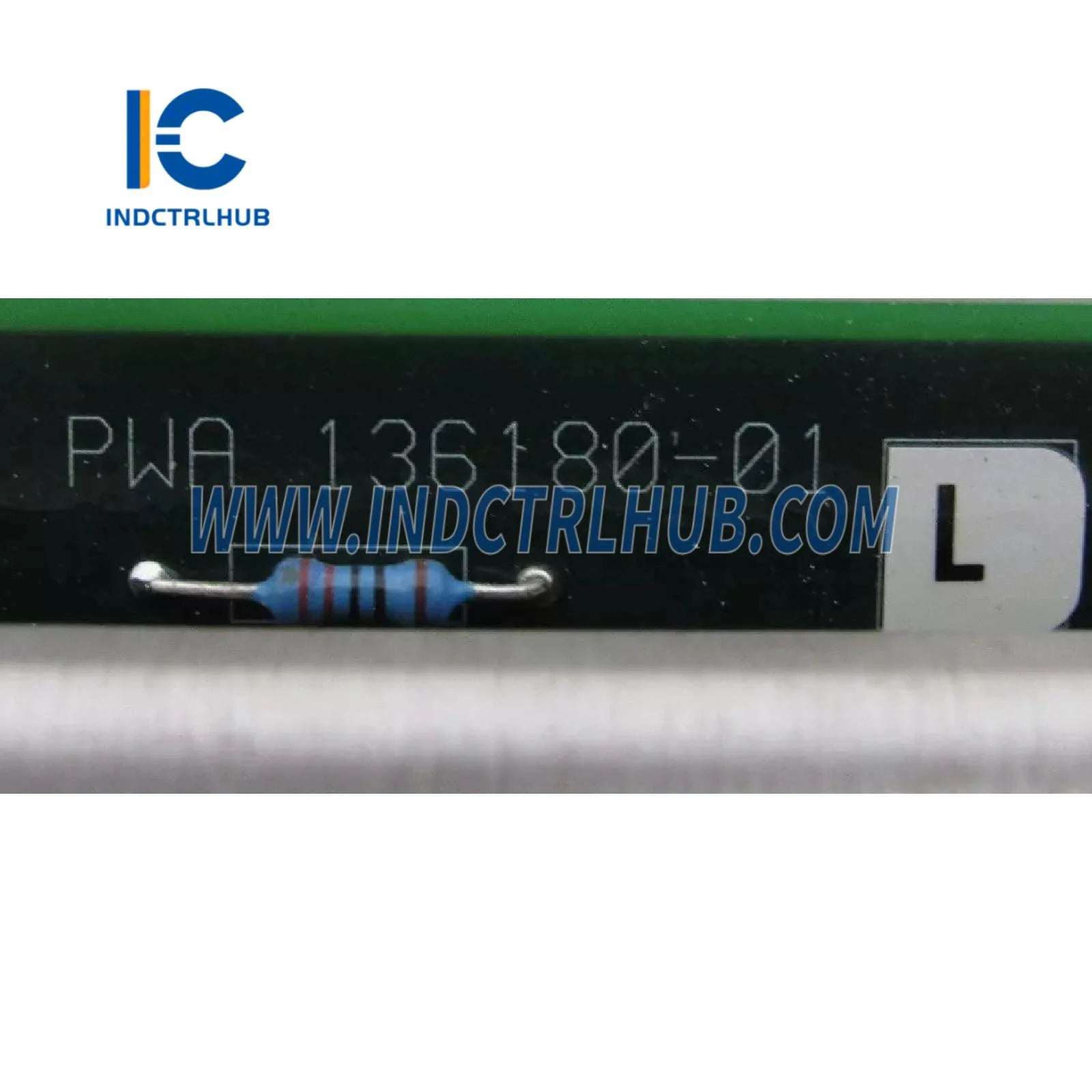

136180-01 (ماژول دروازه)، 136188-02 (ماژول ورودی/خروجی) |
|
توضیحات |
3500/92 دروازه ارتباطی |
|
سری |
3500 |
🔹 توضیحات

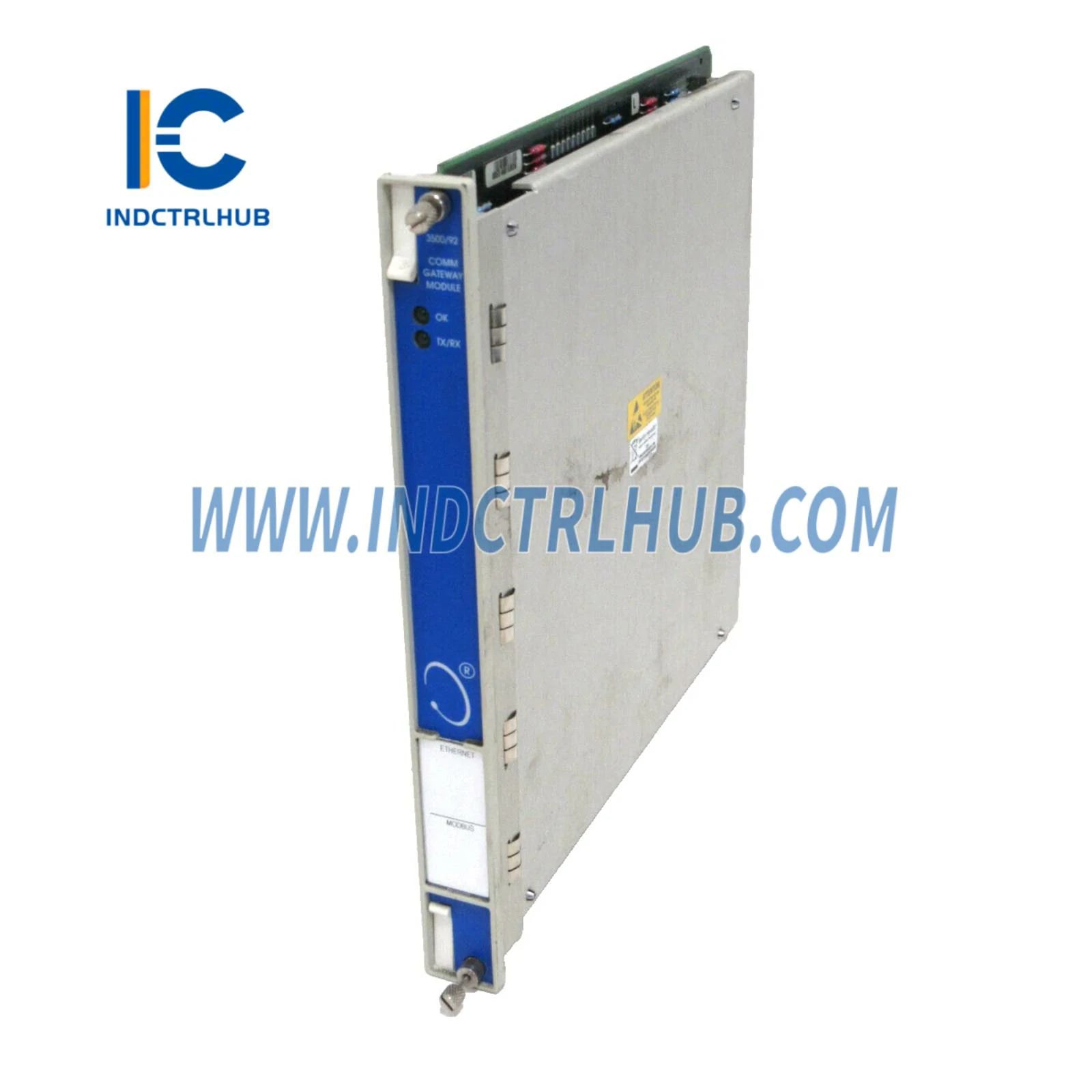

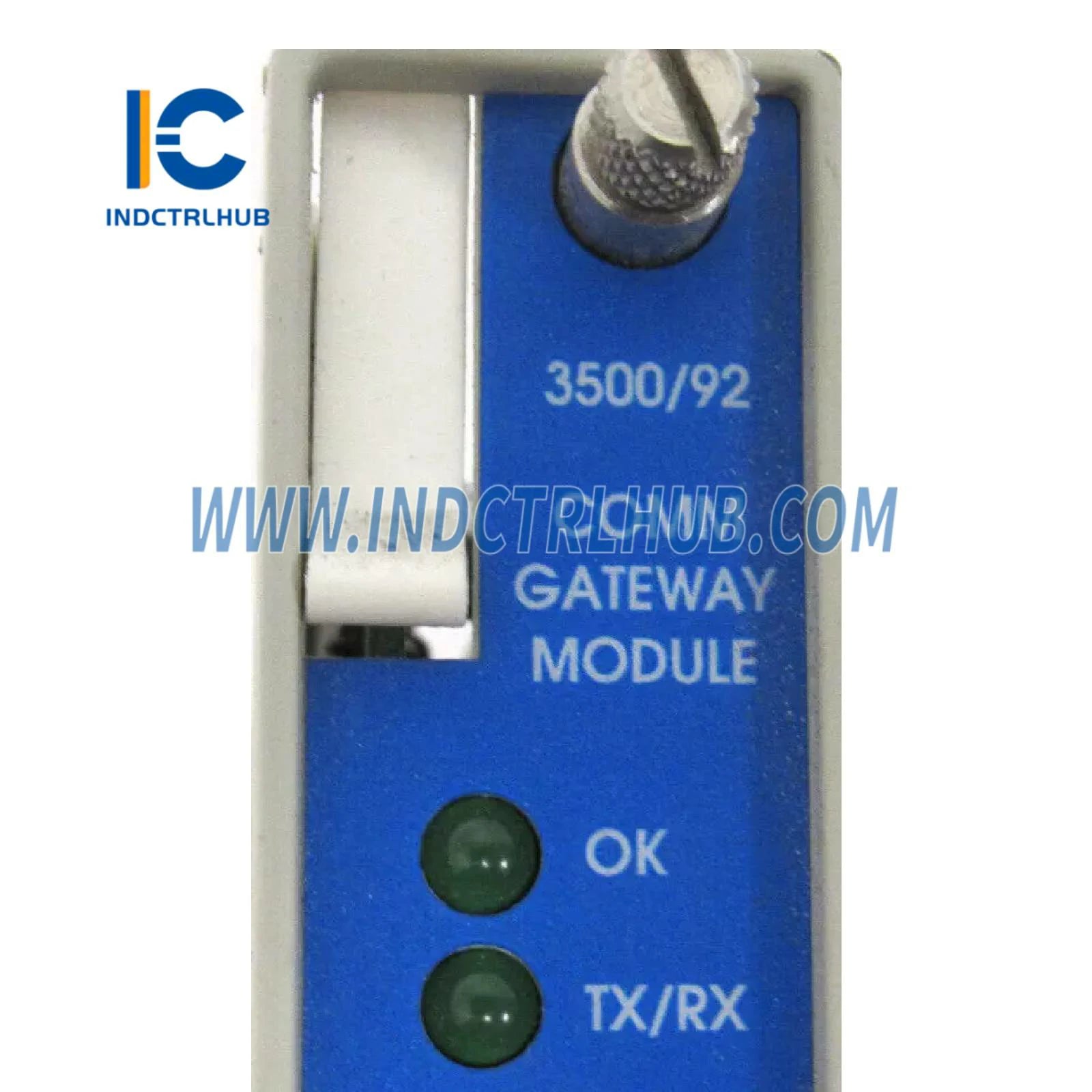

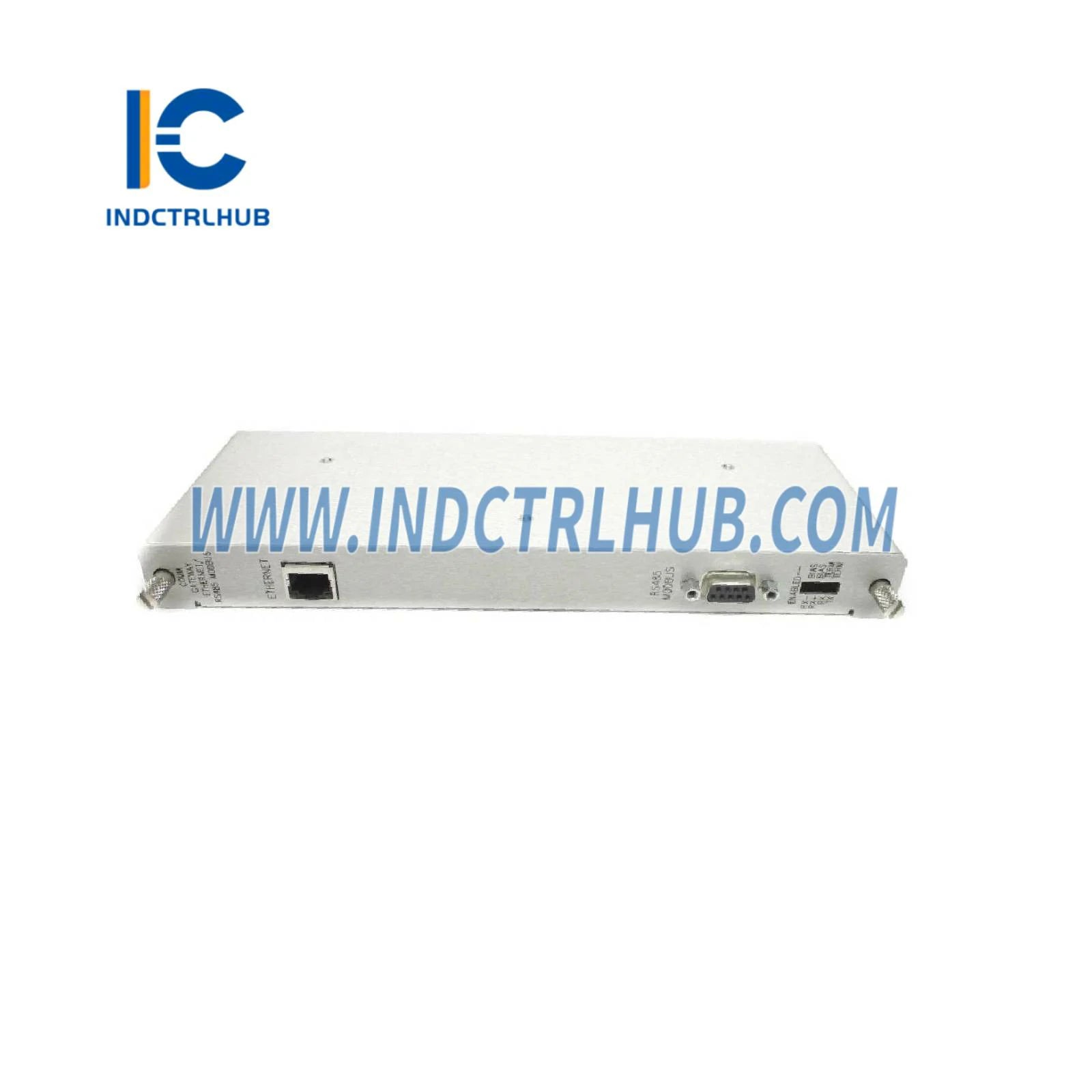

ماژول 3500/92 Communication Gateway Module ویژگی‌های ارتباطی قوی را برای سیستم‌های سری 3500 بنتلی نوادا فراهم می‌کند. عملکردهای کلیدی شامل:
-
اشتراک‌گذاری جامع داده‌ها از تمام مقادیر و وضعیت‌های تحت نظارت رک
-
پشتیبانی از یکپارچگی برای سیستم‌های کنترل فرآیند و اتوماسیون
-
ارتباط از طریق اترنت TCP/IP و پورت‌های سری (RS232, RS422, RS485)
-
را فعال می کند پیکربندی قفسه و اکتساب داده از طریق اترنت
🔹 محدودیت‌های زیست‌محیطی
|
وضعیت |
مشخصات |
|---|---|
|
دمای عملیاتی |
-۳۰°C تا +۶۵°C (-۲۲°F تا +۱۴۹°F) |
|
دمای ذخیره سازی |
-۴۰°C تا +۸۵°C (-۴۰°F تا +۱۸۵°F) |
|
رطوبت |
95٪، غیر متراکم |
🔹 مشخصات فیزیکی
|
جزء |
ابعاد (ارتفاع x عرض x عمق) |
وزن |
|---|---|---|
|

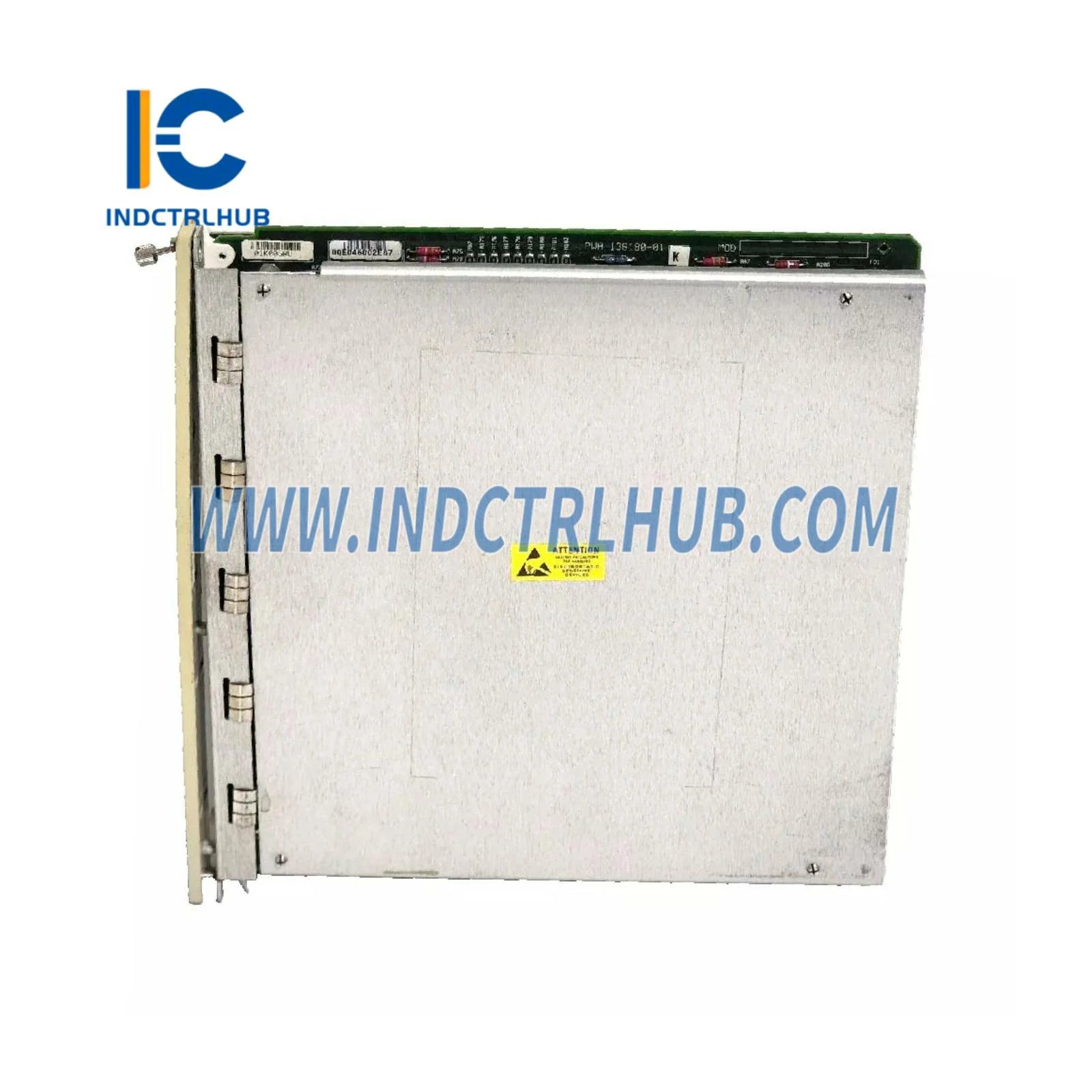

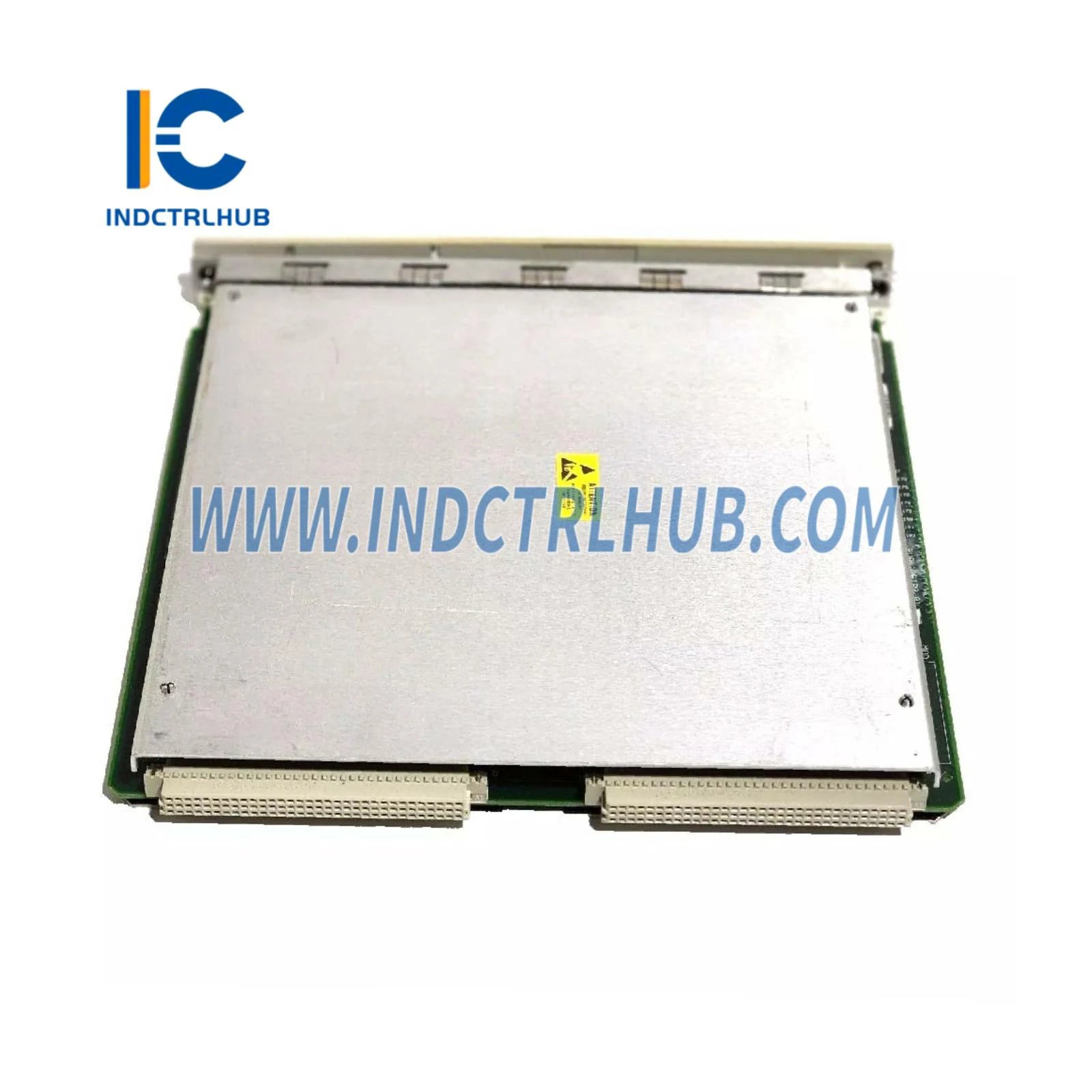

ماژول اصلی |
241 x 24.4 x 242 میلی‌متر (9.50 x 0.96 x 9.52 اینچ) |
0.82 کیلوگرم (1.8 پوند) |
|

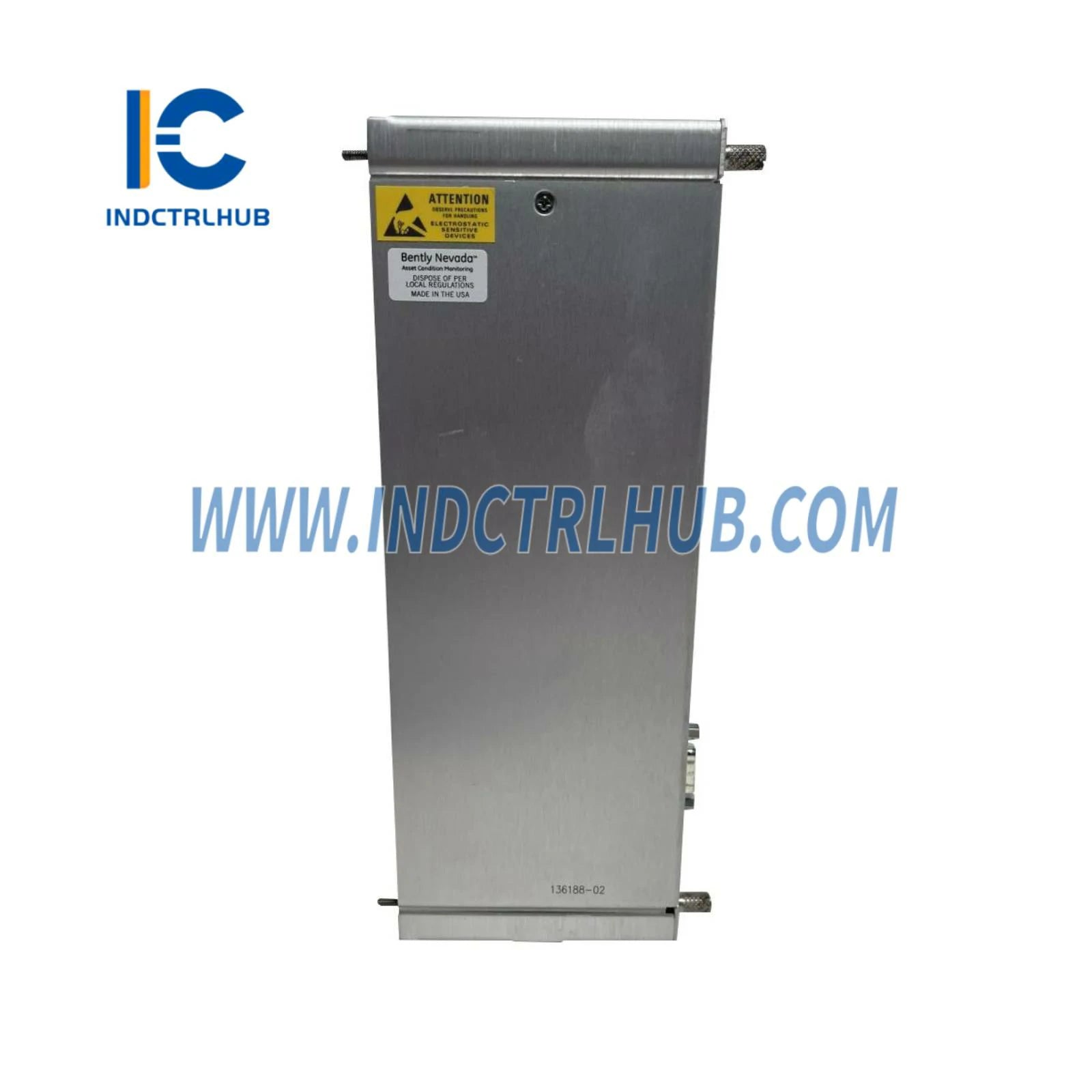

ماژول I/O |
۲۴۱ x ۲۴.۴ x ۹۹.۱ میلی‌متر (۹.۵۰ x ۰.۹۶ x ۳.۹۰ اینچ) |
0.44 کیلوگرم (0.96 پوند) |
🔹 اطلاعات سفارش
3500/92-AA-BB-CC
|
میدان |
گزینه |
توضیحات |
|---|---|---|
|
الف |
01 |
ماژول ورودی/خروجی Modbus RS232/RS422 |
|
02 |
ماژول ورودی/خروجی Modbus RS485 |
|
|
03 |
ماژول ورودی/خروجی Modbus Ethernet/RS232 |
|
|
04 |

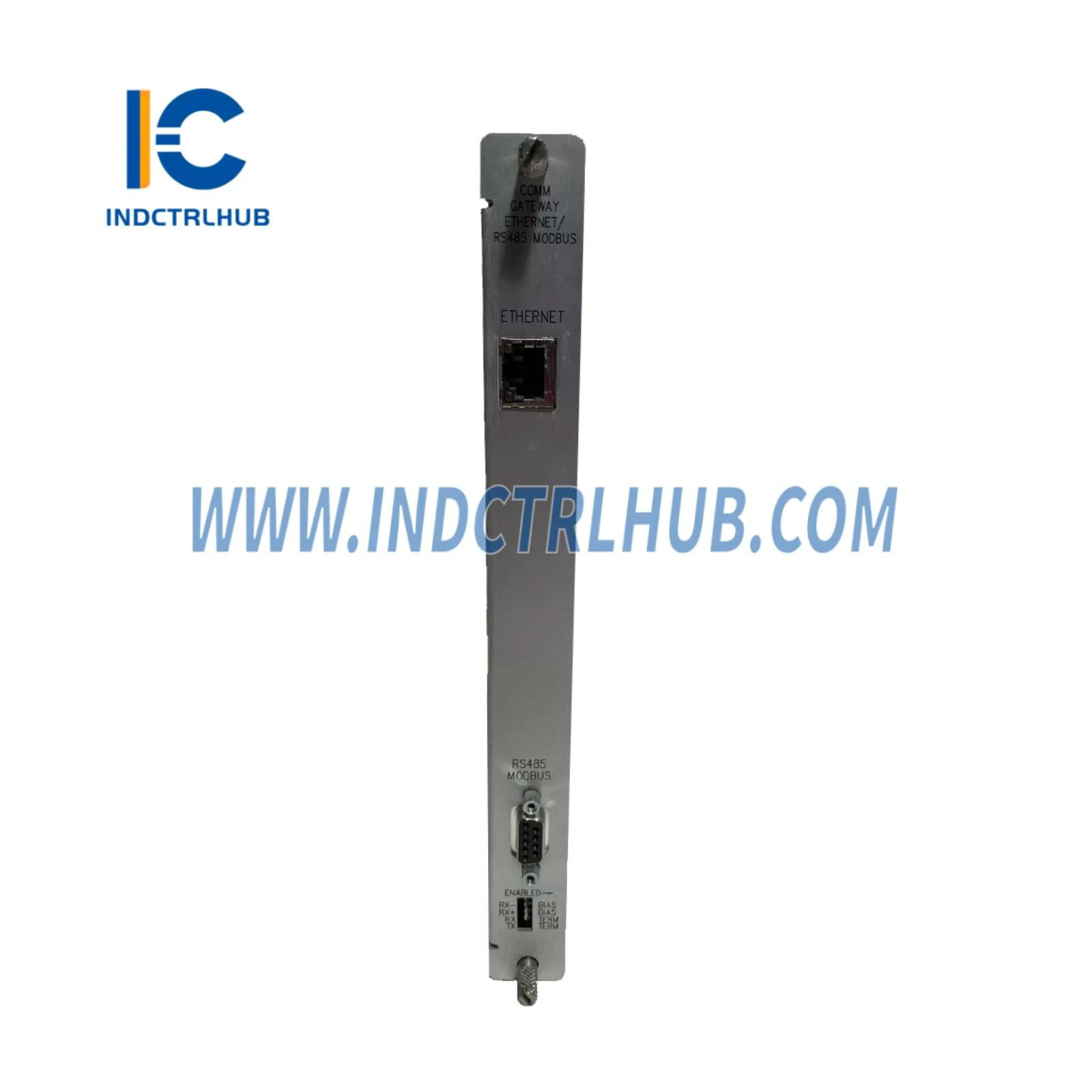

ماژول ورودی/خروجی مدباس RS485/اترنت |
|
|
ب |
01 |
حافظه کم |
|
سی |
00 |
هیچ کدام |
|
01 |
CSA/NRTL/C |
|
|
02 |
CSA/ATEX/IECEx |
🔹 ذخیره کنید
|
شماره قطعه |
توضیحات |
|---|---|
|
136180-01 |
ماژول دروازه ارتباطی 3500/92 |
|

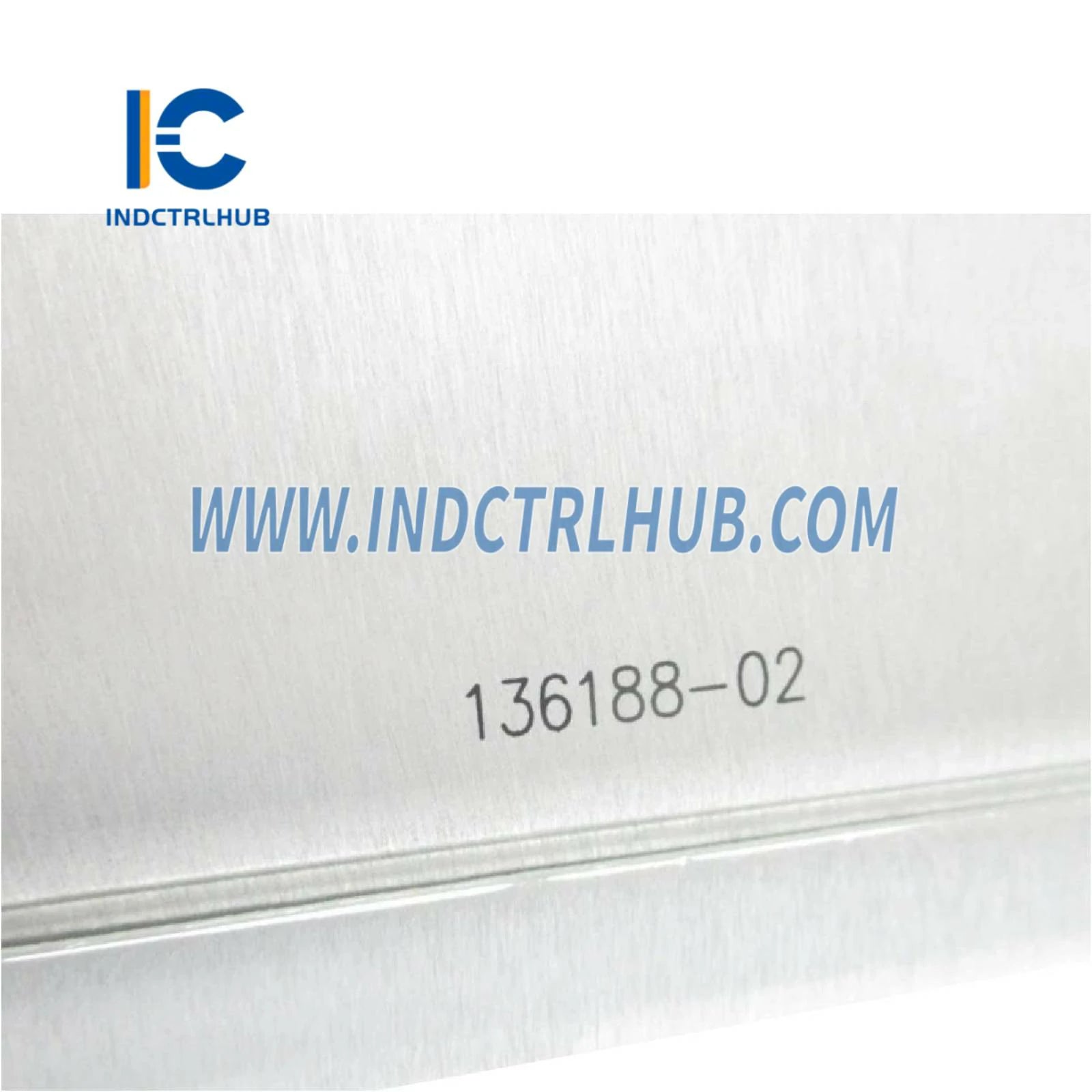

136188-02 |
ماژول ورودی/خروجی مدباس RS485/اترنت |
