Product Description
🔹 اطلاعات عمومی
|
سازنده |
بنتلی نوادا |
|---|---|
|
شماره مدل / قطعه |
3500/25-01-01-00 |
|
شماره قطعات یدکی |
149369-01 (ماژول کی‌فازور) / 125800-02 (ورودی/خروجی ایزوله) |
|
توضیحات |
ماژول کی‌فازور پیشرفته ۳۵۰۰/۲۵ |
|
سری |
3500 |
🔹 توضیحات

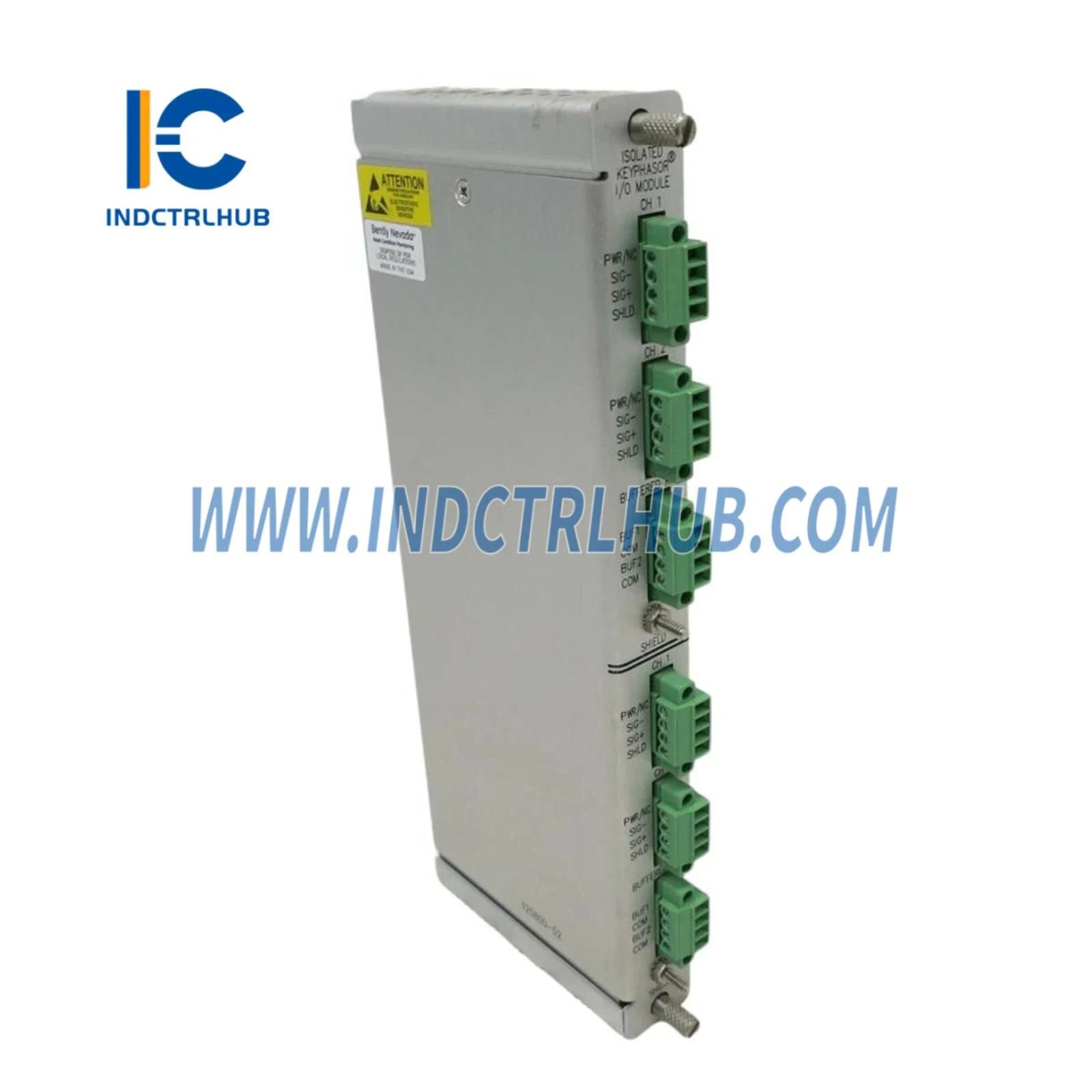

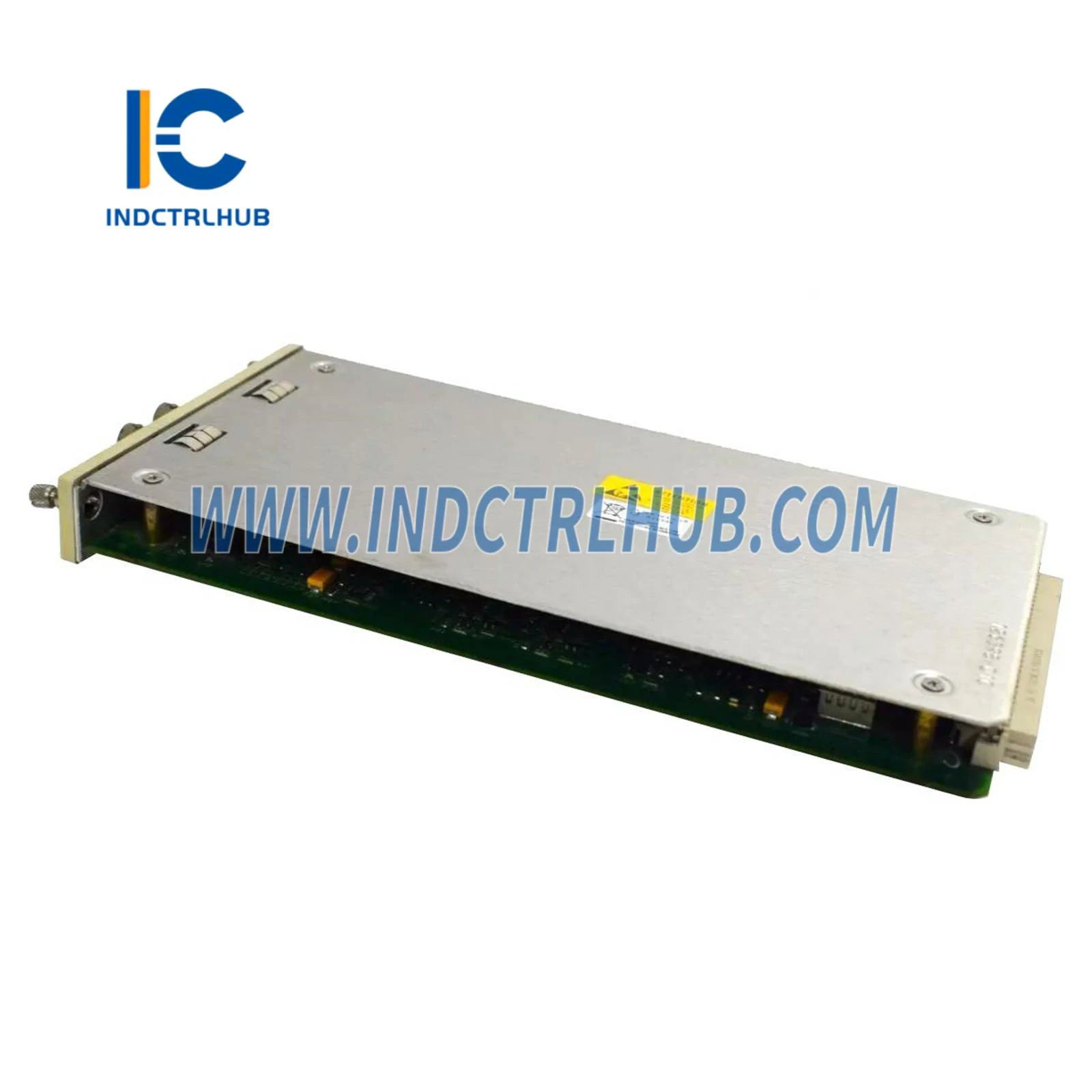

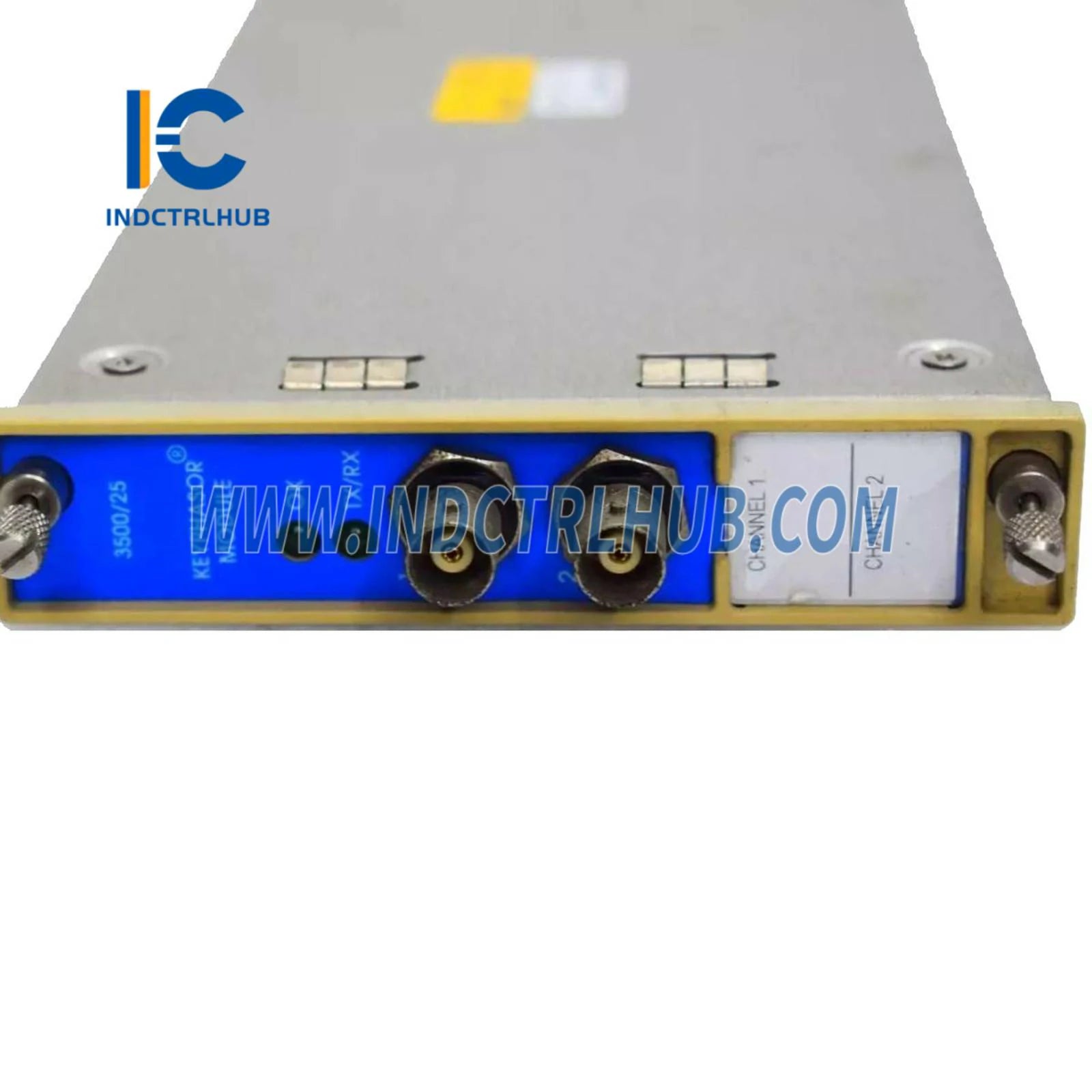

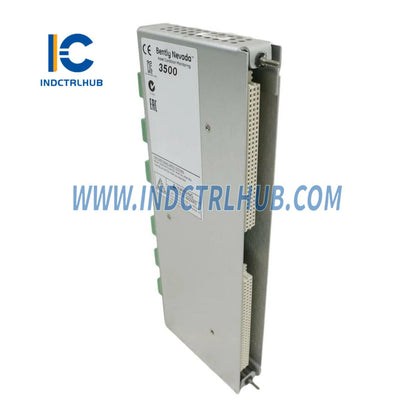

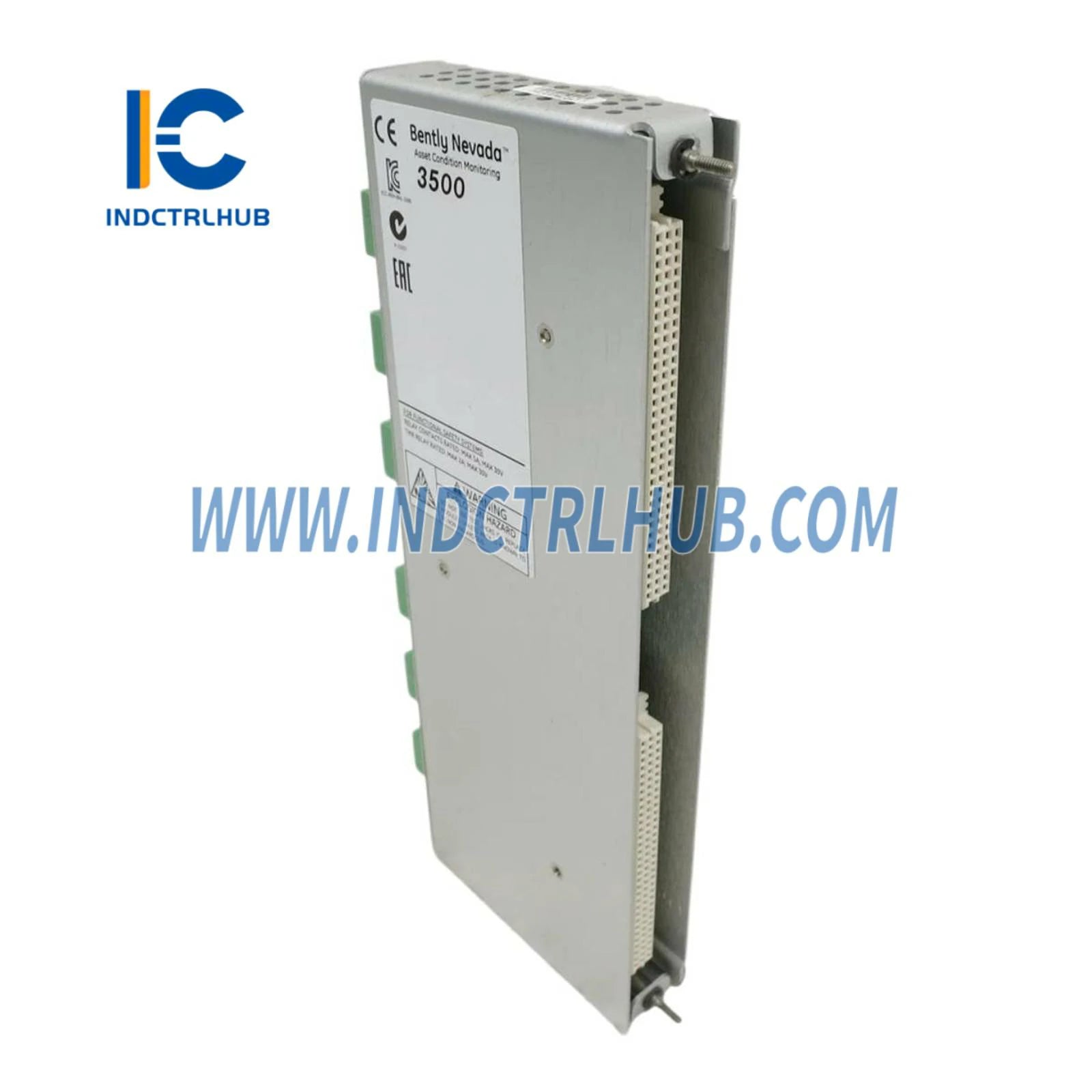

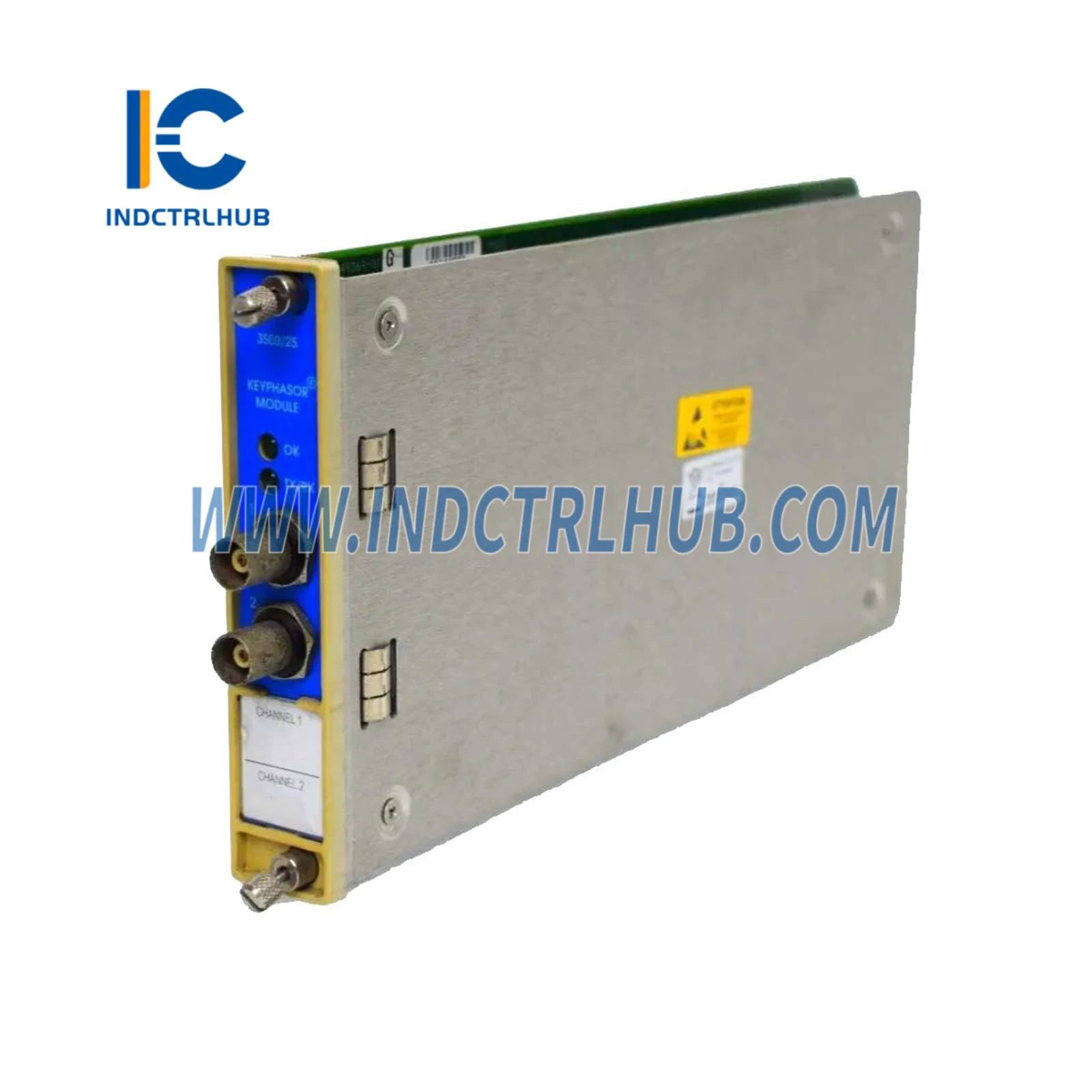

ماژول 3500/25 Enhanced Keyphasor Module یک نیمه‌ارتفاع، دوکاناله است که سیگنال‌های Keyphasor را به ماژول‌های مانیتور در یک رک 3500 ارائه می‌دهد. این ماژول ورودی‌ها را از پروب‌های نزدیکی یا برداشت‌های مغناطیسی پردازش کرده و آن‌ها را به سیگنال‌های دیجیتال Keyphasor تبدیل می‌کند.
سیستم می‌تواند مدیریت کند:
-
تا چهار سیگنال Keyphasor در یک پیکربندی عادی.
-
تا هشت سیگنال در یک پیکربندی جفت.
شماره قطعه 3500/25-01-01-00 مربوط به:
-
01 = کارت کی‌فازور 2 کاناله
-
01 = ماژول I/O با پایان‌نامه‌های داخلی
-
00 = عدم تأیید آژانس
🔹 محدودیت‌های زیست‌محیطی
|
پارامتر |
ارزش |
|---|---|
|
دمای عملیاتی |
-۳۰°C تا +۶۵°C (غیرموانع I/O) ۰°C تا +۶۵°C (موانع I/O) |
|
دمای ذخیره سازی |
-40 درجه سانتیگراد تا +85 درجه سانتیگراد |
|
رطوبت |
95٪، غیر متراکم |
🔹 مشخصات فیزیکی
|
جزء |
ابعاد (ارتفاع x عرض x عمق) |
وزن |
|---|---|---|
|
ماژول اصلی |
۱۱۹.۹ میلی‌متر x ۲۴.۴ میلی‌متر x ۲۵۶.۵ میلی‌متر (۴.۷۲ x ۰.۹۶ x ۱۰.۱۰ اینچ) |
0.34 کیلوگرم (0.76 پوند) |
|
ماژول I/O |
241.3 میلی‌متر x 24.4 میلی‌متر x 103.1 میلی‌متر (9.50 x 0.96 x 4.06 اینچ) |
0.46 کیلوگرم (1.01 پوند) |
🔹 اطلاعات سفارش
3500/25-AA-BB-CC
|
میدان |
گزینه |
توضیحات |
|---|---|---|
|
الف |
01 |
ماژول کی‌فازور ۲ کاناله تکی |
|
02 |
دو ماژول کی‌فازور ۲ کاناله (برای استفاده ۴ کاناله) |
|
|
ب |
01 |
ماژول I/O با ترمینیشن داخلی |
|
02 |
ماژول I/O با ترمینیشن‌های خارجی |
|
|
03 |
ورودی/خروجی مانع داخلی با خاتمه‌های داخلی |
|
|
04 |
I/O ایزوله شده (پایان‌های داخلی، برای برداشت‌های مغناطیسی) |
|
|
05 |
I/O ایزوله شده (پایان‌های خارجی، برای سنسورهای مغناطیسی) |
|
|
سی |
00 |
بدون تایید |
|
01 |
cNRTLus (کلاس 1، تقسیم 2) |
|
|
02 |
ATEX/IECEx/CSA (کلاس 1، ناحیه 2) |
🔹 ذخیره کنید
|
شماره قطعه |
توضیحات |
|---|---|
|
149369-01 |
ماژول کی‌فازور پیشرفته |
|

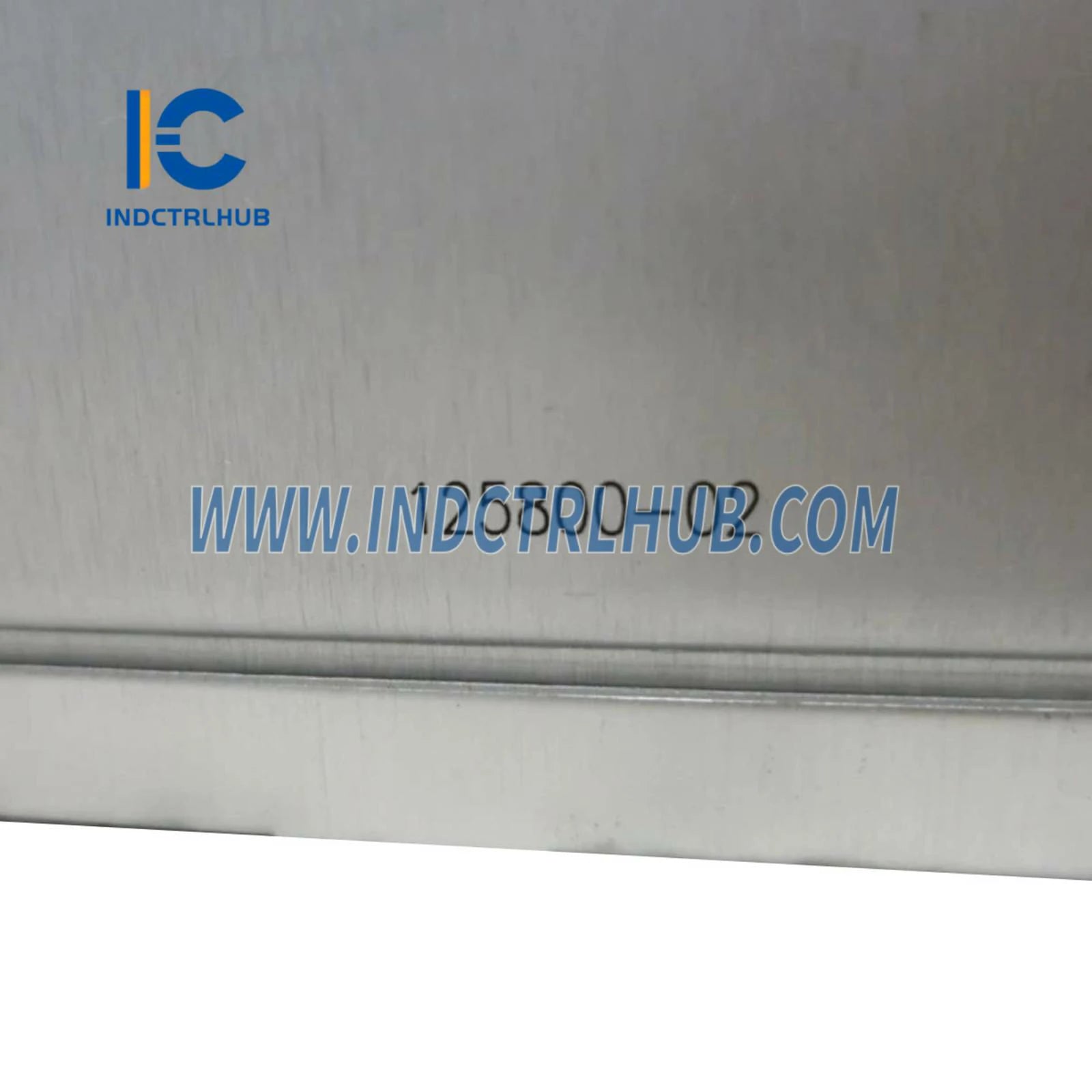

125800-02 |
ماژول ورودی/خروجی Keyphasor ایزوله با ترمینیشن‌های داخلی (پیکاپ‌های مغناطیسی) |
