Product Description
🔹 اطلاعات عمومی
|
سازنده |
بنتلی نوادا |
|---|---|
|
شماره مدل / قطعه |
3500/15-05-05-01 (106M1079-01 + 106M1081-01) |
|
سری |
– |
|
توضیحات |
منبع تغذیه AC و DC 3500/15 |
🔹 توضیحات
ماژول‌های منبع تغذیه 3500/15 نیاز به انرژی لازم برای کارکرد سیستم نظارت سری 3500 بنتلی نوادا را فراهم می‌کنند.
این ماژول‌ها نیم‌ارتفاع هستند و برای قرارگیری در سمت چپ رک 3500 طراحی شده‌اند و سیستم می‌تواند یک یا دو منبع تغذیه را در هر ترکیب AC/DC جای دهد.
-
هر یک از ماژول‌ها می‌توانند به‌طور مستقل یک رک کامل را تغذیه کنند.
-
این پیکربندی خاص (05-05-01) نشان می دهد دو منبع تغذیه AC ولتاژ یونیورسال با تایید CSA/NRTL/C.
🔹 مشخصات فیزیکی

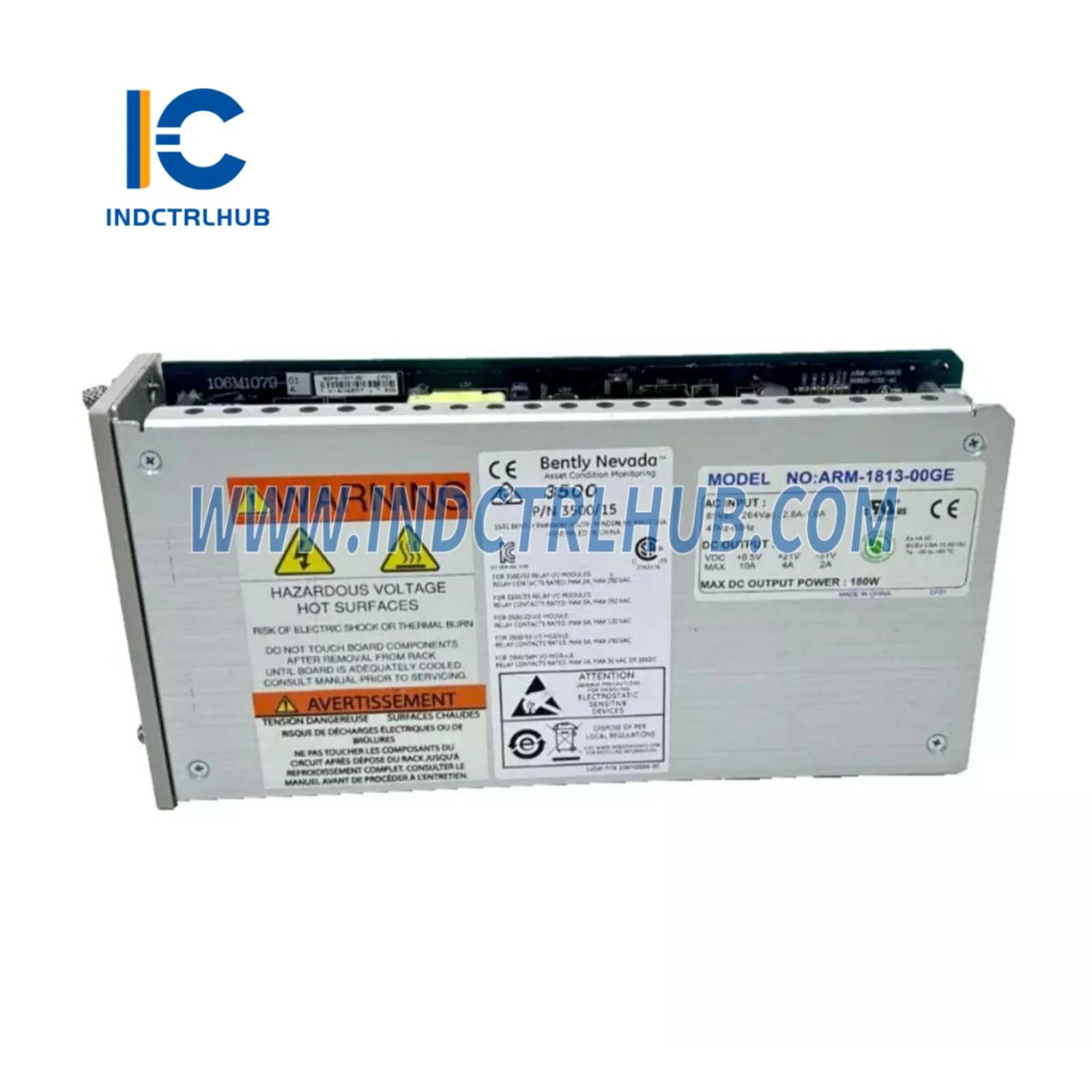

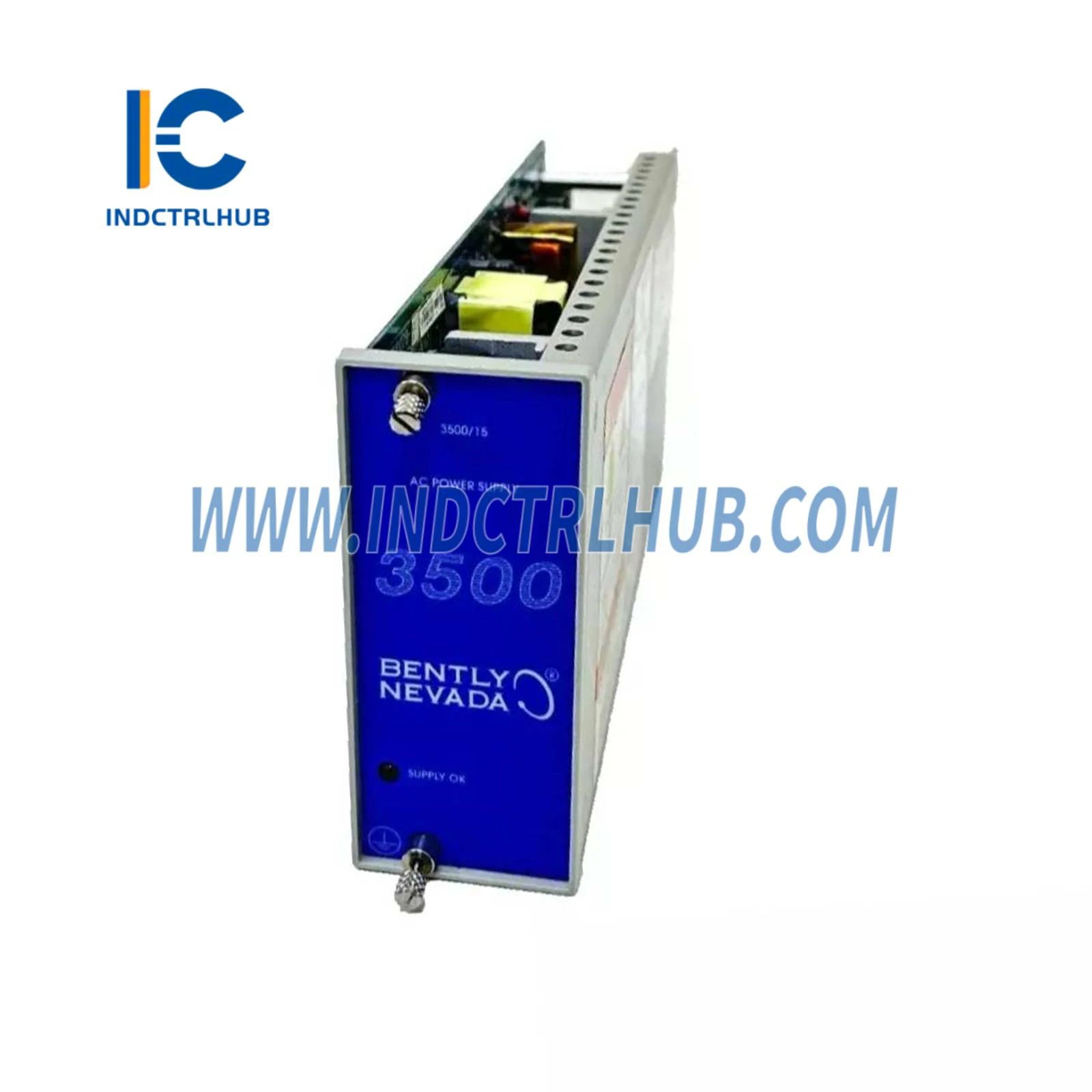

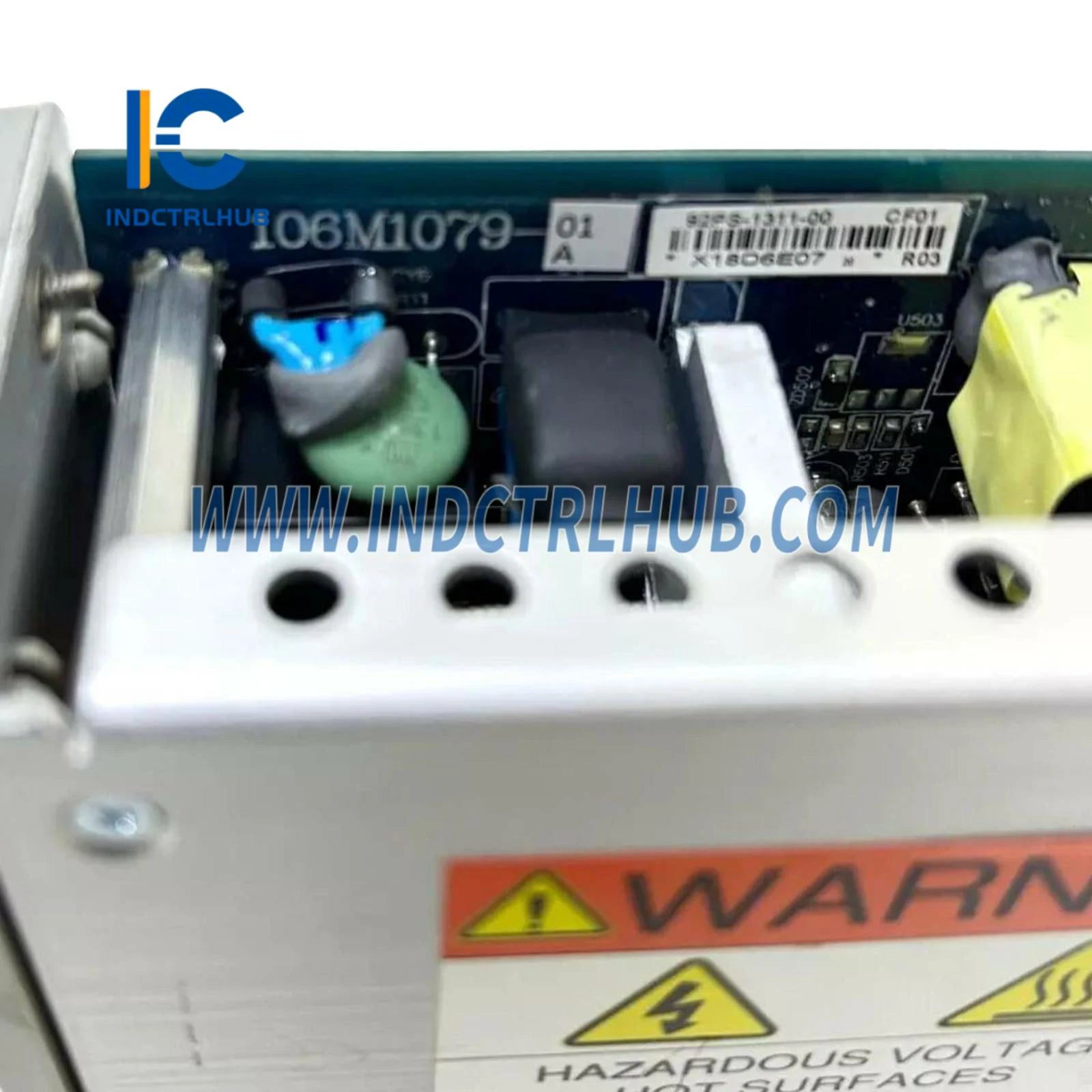

ماژول منبع تغذیه
|
پارامتر |
ارزش |
|---|---|
|
ابعاد |
120.7 میلی‌متر x 50.8 میلی‌متر x 251.5 میلی‌متر (4.75 اینچ x 2.0 اینچ x 9.9 اینچ) |
|
وزن |
1.39 کیلوگرم (3.06 پوند) |

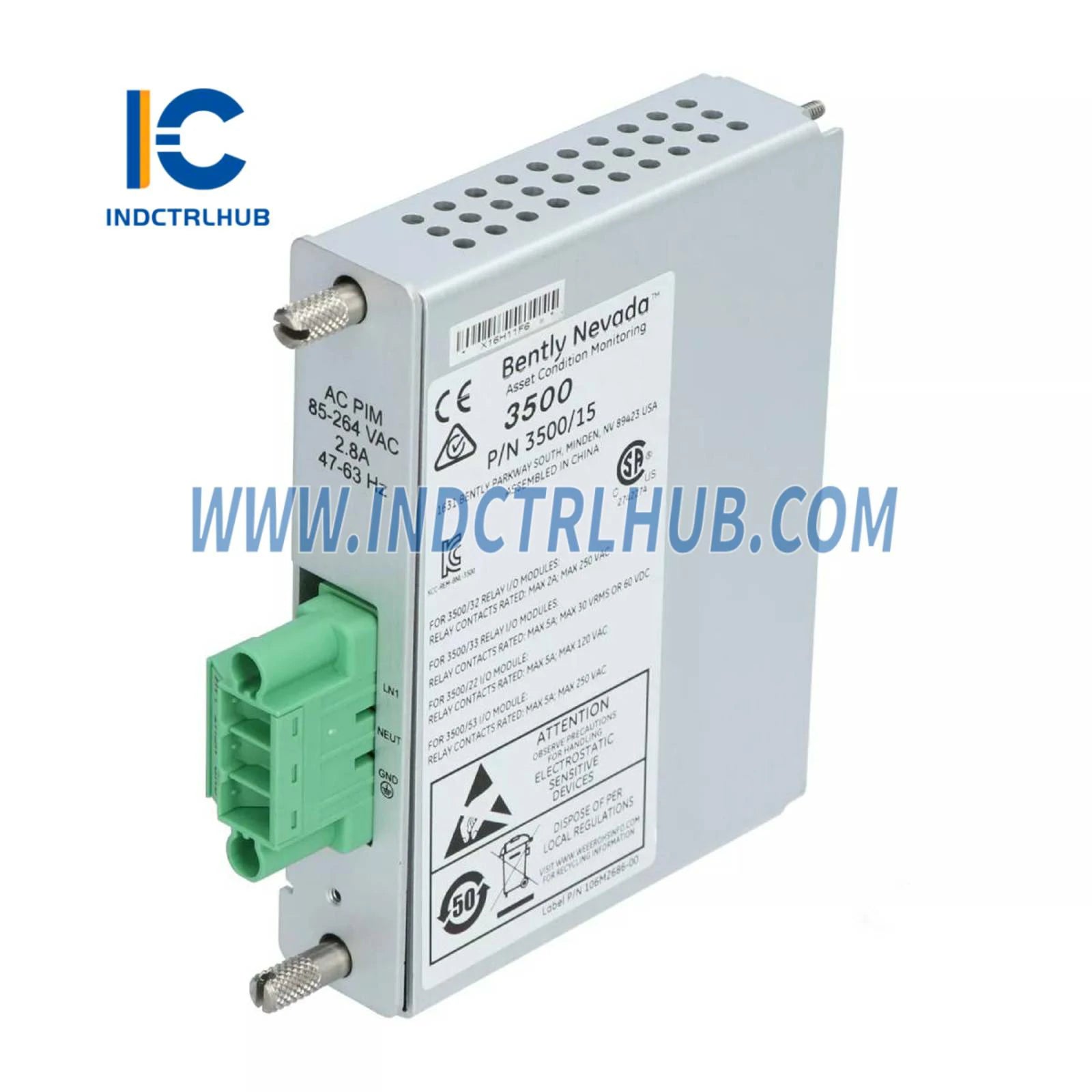

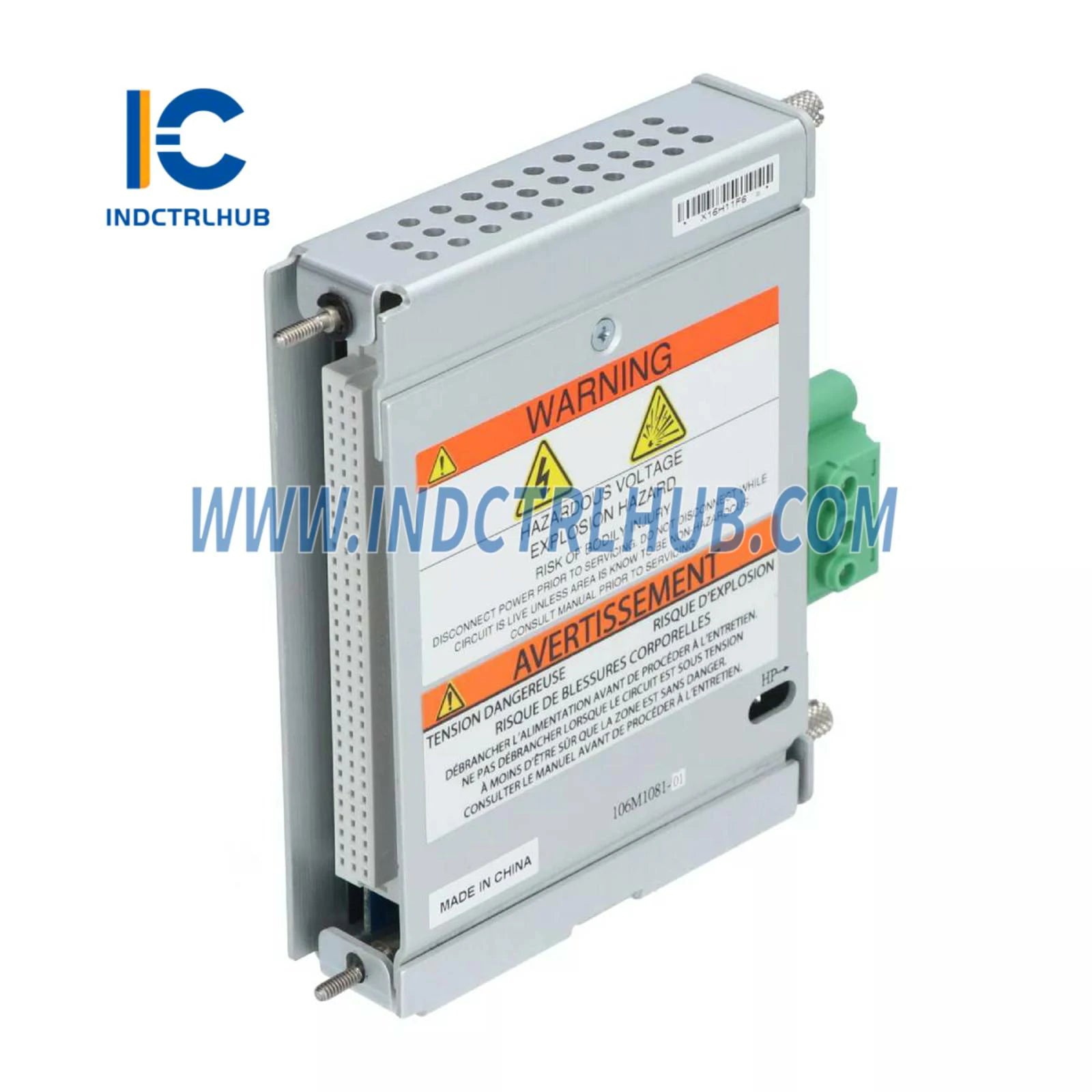

ماژول ورودی برق (106M1081-01)
|
پارامتر |
ارزش |
|---|---|
|
ابعاد |
120.7 میلی‌متر x 25.4 میلی‌متر x 114.3 میلی‌متر(4.75 اینچ x 1.0 اینچ x 4.5 اینچ) |
|
وزن |
0.34 کیلوگرم (0.75 پوند) |
🔹 محدودیت‌های زیست‌محیطی
|
پارامتر |
ارزش |
|---|---|
|
دمای عملیاتی |
-۳۰ °C تا +۶۵ °C (-۲۲ °F تا +۱۵۰ °F) |
|
دمای ذخیره سازی |
-۴۰ °C تا +۸۵ °C (-۴۰ °F تا +۱۸۵ °F) |
|
رطوبت |
95٪، غیر متراکم |
🔹 تجزیه و تحلیل پیکربندی سفارش
|
شماره قطعه |
معنی |
|---|---|
|
3500/15-05-05-01 |
- 05: ولتاژ AC جهانی (85 تا 264 ولت RMS) — شکاف بالایی - 05: ولتاژ AC جهانی — شکاف پایین - 01: تأییدیه آژانس CSA / NRTL / C (کلاس 1، بخش 2) |
🔹 ذخیره کنید
|
شماره قطعه |
توضیحات |
|---|---|
|
106M1081-01 |
ماژول ورودی برق AC جهانی |
106M1079- 01 ماژول منبع تغذیه AC جهانی
