Product Description
جزئیات محصول

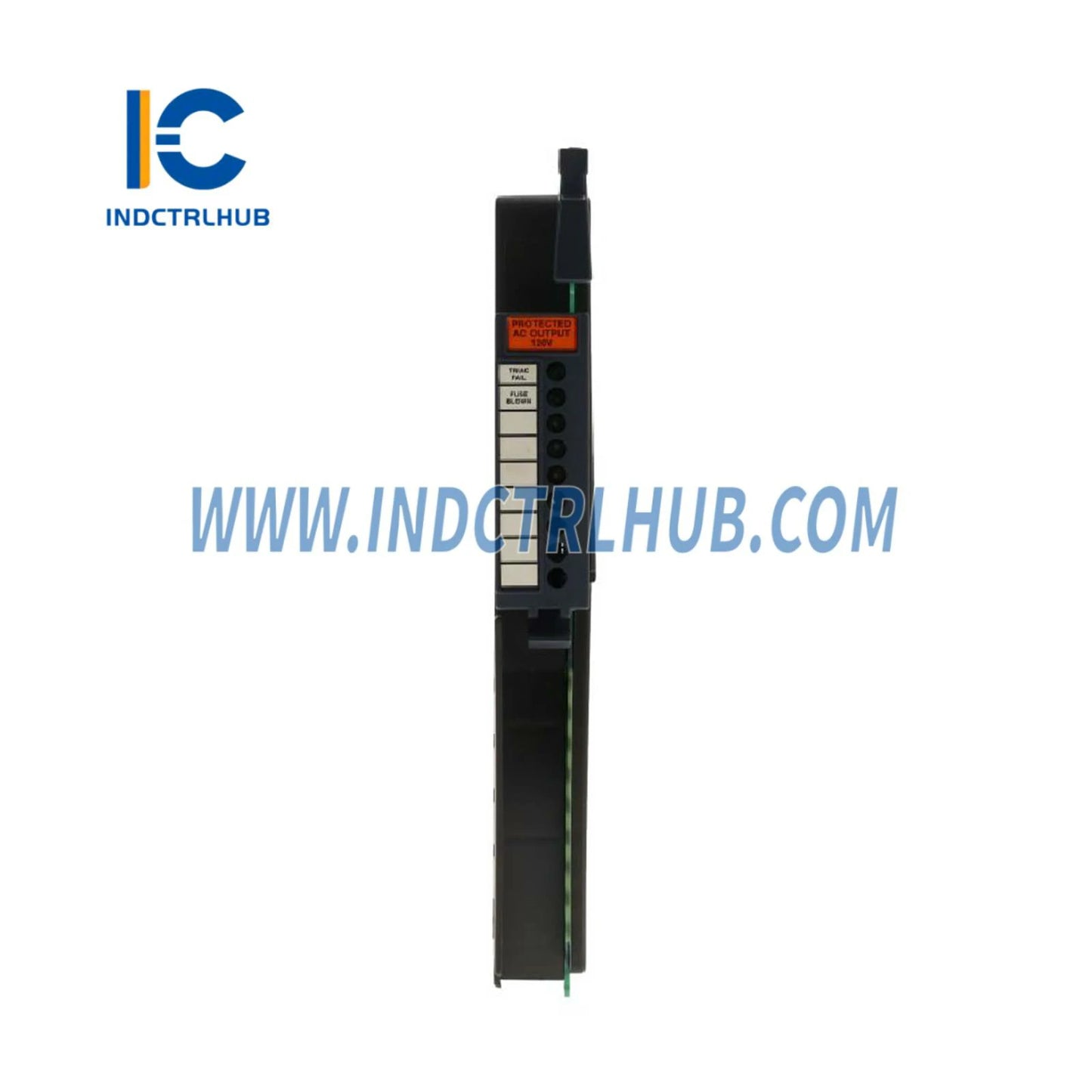

تولیدکننده: آلن-برادلی
مدل/شماره قطعه: PLC5 1771-OP
توضیحات: ماژول خروجی AC محافظت شده
مشخصات
| صفت | جزئیات |
|---|---|
| خروجی در هر ماژول | 16 خروجی |
| مکان ماژول | شاسی ورودی/خروجی 1771 |
| محدوده ولتاژ خروجی | 92 تا 138 ولت AC @ 47-63 هرتز |
| حداکثر جریان خروجی | 2A برای خروجی - نباید از 6A برای هر ماژول فراتر رود |
| جریان هجومی (حداکثر) | 20A به مدت 60 میلی‌ثانیه، قابل تکرار هر 2 ثانیه |
| بار جاری (حداقل) | 80mA برای هر خروجی @ 120V AC، 60Hz |
| افت ولتاژ در حالت روشن (حداکثر) | 2 ولت AC در 100 میلی آمپر |
| جریان نشتی در حالت خاموش (حداکثر) | 6mA برای هر خروجی @ 120V AC |
| تاخیر سیگنال | خاموش به روشن: 1.0ms از روشن به خاموش: ۸.۳ میلی‌ثانیه در ۶۰ هرتز |
| اتلاف نیرو | ۱۳.۹ وات (حداکثر)، ۱.۸ وات (حداقل) |
| اتلاف حرارتی | ۴۷.۲ BTU/hr (حداکثر)، ۶.۱ BTU/hr (حداقل) |
| جریان Backplane | 350 میلی آمپر @ 5 ولت DC ± 5٪ |
| ولتاژ جداسازی | با استاندارد UL 508 و استاندارد CSA C22.2 شماره 142 مطابقت دارد یا از آن فراتر می‌رود. |
| شرایط محیطی | |
| دمای عملیاتی | ۰°C تا ۶۰°C (۳۲°F تا ۱۴۰°F) |
| دمای ذخیره سازی | -۴۰°C تا ۸۵°C (-۴۰°F تا ۱۸۵°F) |
| رطوبت نسبی | 5% تا 95% (بدون میعان) |
| هادی ها | |
| اندازه سیم | سیم ۱۴ گاج (۲ میلی‌متر) رشته‌ای (حداکثر)، عایق ۳/۶۴ اینچ (۱.۲ میلی‌متر) (حداکثر) |
| دسته بندی | 1 |
| کلید زدن | بین ۶ و ۸، بین ۲۶ و ۲۸ |
| فیوزها | 0.5A بوسمن GLD1/2، 5A بوسمن 250V نرمال، لیتل فیوز 312005 5A |
| بازوی سیم‌کشی میدانی (استاندارد) | شماره کاتالوگ 1771-WA |
| بازوی سیم‌کشی میدانی (فیوز اختیاری) | شماره کاتالوگ 1771-WHF، -WHFB |
| گشتاور پیچ سیم کشی | 7-9 اینچ پوند |
| گواهینامه ها | دارای گواهینامه CSA گواهی شده CSA کلاس I، تقسیم 2 (گروه‌های A، B، C، D) UL فهرست شده است دارای علامت CE (مطابق با دستورالعمل‌های مربوطه است) |
| دستورالعمل های نصب | به راهنمای 1771-2.23 مراجعه کنید |
